порядовка и тонкости кладки своими руками

Содержание статьи:

Каждый, кто интересовался вопросами обогрева загородного дома, наверняка слышал про печи Кузнецова – высокоэффективные конструкции, использующие различные виды топлива. И.В.Кузнецов начал заниматься строительством, конструированием и совершенствованием кирпичных печей в 1962 года. В своих работах мастер применял уникальную авторскую технологию, основой которой является система «свободного движения газов». Циркуляция нагретых газов при такой системе осуществляется под действием их же силы тяжести. Это принципиально отличает кузнецовские конструкции от традиционных устройств, где движение газов происходит принудительно. В канальных печках они перемещаются благодаря тяге дымовой трубы.

Особенности и достоинства колпаковых печей Игоря Кузнецова

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской. Кроме высокого КПД у нее есть еще ряд преимуществ:

•  экономичность;
• длительное сохранение тепла;
• малое образование сажи;
•  отсутствие необходимости частых чисток;
• форма и дизайн печей могут варьироваться в зависимости от назначения.

Схема устройства колпаковой печи Кузнецова

Типы и дополнительные конструктивные возможности печей

По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:

• Отопительные. Их основная задача – обогрев помещений.
• Варочные. Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.
• Банные.
• Камины.
• Грили и барбекю.
• Комбинированные конструкции, комплексы.

Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

Отопительно-варочная печь Игоря Кузнецова – одна из самых популярных конструкций

Опытные специалисты способны создавать многофункциональные конструкции различных объемов и форм, а также строить многоэтажные печки. В колпаке могут монтироваться дополнительные полезные устройства: электронагреватели, емкости для подогрева воды, парогенератор, плита или духовка, теплоаккумулирующий массив.

Например, хорошо спланированная и правильно сложенная печь Кузнецова для бани отапливает сразу несколько помещений: парилку, моечное отделение и предбанник. Она же приготавливает пар, греет воду и обеспечивает вентиляцию.

Как самостоятельно сложить печь Кузнецова

Тем, кто хочет класть печь Кузнецова своими руками, будут полезны следующие сведения о свойствах системы свободного перемещения газов:

• Газ заполняет любой предоставленный объем. Следовательно, колпак можно делать произвольной формы и любого размера.
• Стенки колпака в каждом горизонтальном сечении нагреваются до одинаковой температуры. Самая горячая – верхняя часть резервуара.
• Источник тепловой энергии можно размещать произвольно в нижнем ярусе колпака.
• Можно использовать несколько источников тепла.

Если вы беретесь за кладку печи впервые, создавать свой проект не стоит. Это сложно, да и велика вероятность ошибок. Воспользуйтесь готовыми чертежами, их можно найти в интернете. Не выбирайте сложные проекты, начните с простых конструкций.

Что нужно учесть при закладке фундамента

Чтобы печь не покосилась и не треснула, она должна стоять на твердой основе. Вес готового сооружения весьма солиден, поэтому к строительству фундамента надо подойти со всей серьезностью.

Надежный фундамент – залог прочности и долговечности любой печи

Бетонный фундамент под печь лучше закладывать при постройке дома. Его ширина должна на 10 см превышать размер отопительной конструкции. Самостоятельно встраивать печку в готовый дом сложно. Лучше обратиться к профессионалам.

Обратите внимание: фундамент для печи не следует связывать с основным, чтобы в будущем конструкцию не повело в сторону или не разорвало.

Обязательно проконсультируйтесь у специалистов или поручите профессиональным строителям этот важный этап работ.

Что потребуется для возведения печи

Если вы твердо решили класть печь самостоятельно, прежде всего, запаситесь подробными чертежами и схемами. Игорь Кузнецов разработал более 150 вариантов печей с инструкциями по их возведению.

Вам нужна порядовка – пошаговая инструкция, наглядно показывающая выкладку каждого кирпичного ряда в отдельности и последовательность рядов. Начинающим печникам настоятельно не рекомендуется что-то изменять в конструкции. Наберитесь терпения и четко следуйте рекомендациям опытных специалистов.

Так выглядит порядовка печи Кузнецова: ряд 1-16

Порядовка: ряд 17-32

Список материалов:

• Огнеупорный кирпич для топливника.
• Кирпич для наружной кладки.
• Огнеупорная глина.
• Очищенный песок. Его требуется в два раза больше, чем глины. Перед замесом раствора песок просеивают через сито с размером ячеек 1,5 мм. Наилучшим образом для работы подходит горный песок, содержащий минимальное количество примесей.
• Металлическая проволока.
• Стальной уголок.
• Печное литье: колосниковая решетка, задвижка, дверки: топочная и поддувальная, очажная плита.

Обратите внимание! Песок и глину легко заменить готовым печным раствором, который продается в строительных магазинах. В покупной смеси уже соблюдены все необходимые пропорции.

Очень важно, чтобы все материалы были высокого качества. Тогда печь прослужит вам долгие годы.

Печной кирпич марки М-150

Учтите, что каждая из печей Кузнецова имеет свои тонкости кладки, поэтому не только внимательно изучайте порядовку, но и обращайте внимание на комментарии к схеме.

Тонкости кладки печи Кузнецова

Технология укладки кирпича не вызовет сложностей у тех, кто уже сталкивался с подобными работами. Тем, кто впервые берется за это дело, придется овладевать навыками каменщика.

Как гласит народная мудрость: дело мастера боится. Все знаменитые печники когда-то были новичками. Не тушуйтесь, а спокойно, в удобном для себя темпе выкладывайте кирпич ряд за рядом, как указано в схеме-порядовке.

Печь Кузнецова можно сложить самостоятельно

Есть несколько основополагающих постулатов, которым необходимо следовать при кладке колпаковой печи:

1. Кирпич расширяется при нагреве. Поэтому внутренняя огнеупорная оболочка должна быть «подвешена в воздухе», то есть иметь со всех сторон пустое пространство.
2.  Каждый третий ряд кирпичной кладки необходимо прокладывать металлической проволокой, чтобы усилить связку.
3. Дверцы и остальные элементы из металла надо устанавливать, учитывая их расширение при высоких температурах. Кирпич и металл разделяют специальной прокладкой.
4. По окончании работ кирпич рекомендуется обработать огнеупорным составом.
5. Обжиг печи начинают с минимального нагрева, постепенно увеличивая его интенсивность.

Рекомендации начинающим печникам

Вот еще несколько полезных советов новичкам от профессионалов:

1. Канал между первым и вторым ярусом прокладывается в четверть кирпича, чтобы увеличить длину топки.
2.  На 17-18 ряду делается верхнее перекрытие колпаков.
3. На 21 ярусе оставьте два прохода вдоль боковых внутренних стенок.

На чертежах все это показано и во время работы обычно не вызывает затруднений.

Закончив кладку, проведите первую растопку. Используйте минимум топлива, чтобы нагрев проходил медленно и постепенно. Во время этой топки проходит обжиг печи, проверяется ее работа, герметичность швов в местах установки дверей и задвижек. Обнаружив недостатки, устраните их.

Как видите, простейшую отопительную или банную печь Кузнецова реально сложить самостоятельно. Если же работа кажется вам очень трудоемкой и сложной, или вы хотите установить многофункциональную печь, – обращайтесь к профессиональным печникам. Они выполнят работу быстро, с учетом всех нюансов, а готовая печь будет качественной и красивой.

Видео: Постройка печи Кузнецова с водяным котлом

Понравилась статья? Поделитесь с друзьями:

Как сделать печь Кузнецова своими руками: схемы и порядовки

Уже более 50 лет печи Кузнецова занимают высокие позиции среди отопительных конструкций для дома, и это неудивительно, так как печи имеют множество плюсов и разительно отличаются от канальных печей не только внешне, но и своими характеристиками. Кузнецов был первым человеком, кто отважился испытать наиболее практичную и удобную систему печей.

Во всех печах горячий воздух передвигается по каналам, а проходя по ним разогревают стены печи, однако сам воздух быстро остывает. Подобное перемещение воздуха может быть только при наличии оптимальной тяги, то есть принудительной, но при этом корпус печи прогревается неравномерно, что приводит к растрескиванию кирпичей и появлению нежелательных трещин. Благодаря Кузнецову возник независимый принцип движения воздуха в печи. У печей имеется второе название — купольные, которое они приобрели благодаря уникальной конструкции.

Принцип работы печи Кузнецова

Колпаки данной печи непременно должны сообщаться между собой при помощи сухого шва — пространства в 2-3 см, которое не заполнено раствором и теплоизолятором, через который переходят газы из одного колпака в другой. Если говорить простым языком, то принцип работы печей Кузнецова таков: газы циркулируют и проходят по трубе благодаря собственной силе тяжести, а не принудительно, как это происходит при движении по дымоходу.

В канальных печах дым как бы вытягивается по трубе, а в колпаковой он выталкивается. При этом колпак может исполнять функцию тары для нагрева воды или служить местом для приготовления пищи. Даже самая простая купольная печь может исполнять двойную функцию.

На рисунке ниже детально показан принцип движение газов в колпаковой печи Кузнецова.

Стрелками красного цвета наглядно показано, как передвигается горячий воздух, а стрелками синего цвета отмечено движение холодного воздуха, который попадает в печь снаружи через поддувало. Из-за того, что вес холодного воздуха больше, чем у горячего, он не сможет подниматься вверх и пойдет понизу, не оказывая влияния на общий температурный режим в колпаке. В свою очередь горячий воздух собирается под колпаком, постепенно там остывая, а затем его будут вытеснять порывы более горячего воздуха, которые поднимаются вверх.

Преимущества, недостатки и отличия

К преимуществам можно отнести следующие характеристики:

• Возможность топить печь разным топливом
• Равномерное прогревание стенок
• Хорошая отдача тепла
• При горении не выделяется дым и сажа
• Необходимость в чистке печи минимальная
• Печь не трескается
• Хорошо держит тепло
• Форма и дизайн могут быть совершенно разными
• Экономия на топливе
• Возможность растапливать печь даже сырыми дровами

Одно из главных отличительных качеств печей Кузнецова — это повышенное значение КПД. В обычной русской печи он составляет 30%-40%, а в этих печах — почти 95%., что и отличает данные печи от обычных русских. Внутренняя концепция продумана детально и грамотно, благодаря чему нагретый воздух задерживается в печке на более долгий срок, а холодный, наоборот, быстро выходит в дымоход за счет специального углубления. Также стоит отметить, что печи Кузнецова могут топиться различным видом топлива, даже таким низкосортным горючим, как опилки, на которые можно устанавливать оборудование, обеспечивающее ГВС.

Кузнецов первый в мире начал использовать автоматическое распределение тяги по каналам, что позволяет исключить угар даже при открытой вьюшке. Эта система отличает печи Кузнецова тем, что она уникальна и проста. В печах такой конструкции тепло не тратится впустую, а сразу начинает работать на обогрев помещения или ГВС, так как выделяемые газы не закручиваются в вихрь, как в канальных конструкциях, а отдают свою энергию на пропитку печи.

Если в канальных печах остатки топливных масс просто «вылетают» в трубу, то колпаковая печь Кузнецова устроена по-другому. Когда топливных масс остается немного и они начинают догорать, колпаки исполняют роль накопителя, задерживая под своими сводами нагретые воздушные массы и отдавая всю энергию стенам печке.

Из недостатков, которых не так уж много, можно назвать следующие:

• Необходимо внимательно следовать порядовке, чтобы конструкция получилась качественной.
• При изготовлении необходимо использовать только качественные материалы.

Виды печей

Все кузнецовские модели — колпаковые, но они тоже имеют различные классификации. На сегодняшний день известно несколько видов:

• Колпаковая печь — имеет один колпак.
• Двухколпаковая — два колпака.
• Купольная—в данном виде печей может быть несколько колпаков. Купольные печи используются чаще, чем остальные, так как их можно проектировать под любые помещения и дополнять любыми устройствами.
• С котлом водяного отопления — к таким печам есть возможность установить дополнительное оборудование.
• С лежанкой — это печь, на которой предусмотрено место для лежания.
• Отопительно-варочные печи ОВИК — такие печи не просто греют дом, но и дают возможность готовить на специально предусмотренной плите.
• Печь-духовка — не только греет, но и оснащена духовым шкафом, в котором можно печь.
• Печь-камин — идеальный вариант для прогрева дома и проведения вечера около огня.
• Двухэтажная — это печи, которые могут исполнять несколько функций сразу. Например, обогревать помещение, служить варочной панелью, иметь лежанку и духовой шкаф. Единственный минус, который имеет двухэтажная колпаковая печь Кузнецова — это ее громоздкие габариты. Такая печь станет идеальным вариантам для больших помещений.
• Русские печи РТИК — кроме обогрева и варочной панели, печь оснащена дополнительной, на которой можно сушить дрова или обувь.
• Уличные печи скорее похожи на уличные комплексы, так как включают в себя гриль и барбекю для приготовления пищи на свежем воздухе.

Перечисленные выше модели — это далеко не весь список печей разного назначения, которые разработаны по схемам Кузнецова. Также существует множество чертежей, с помощью которых можно сделать смешанные варианты с различными функциями. Кроме печей, по кузнецовским разработкам делаются еще камины и печи для саун. Эти конструкции обладают повышенной теплоотдачей, что позволяет быстро нагревать помещение.

Как сделать самостоятельно

Чаще всего в домах используются отопительно-варочные печи ОВИК 5, именно такую печь рассмотрим на примере.

Чтобы сделать печь Кузнецова своими руками, потребуется следующее:

Материал

• Два вида кирпичей: красный полнотелый (М150) и жаропрочный шамотный (ШБ-8)
• Песок и цемент (3:1),но можно взять и готовую заводскую смесь
• Комплектующие для печи: чугунные двери, зольная камера, двери для очистных отверстий, задвижки, решетка и вьюшки
• Проволока диаметром 3 мм и длинной 10 м. Ей будут перевязываться кирпичи
• Стальные уголки (2 шт.)
• Для фундамента сетка арматурная

Инструменты

• Мастерок
• Молоток
• Кельма
• Расшивка
• Таз или ванна, чтобы замесить раствор
• Рулетка
• Отвес
• Уровень
• Дрель с насадкой миксер
• Болгарка

Фундамент

Прежде чем делать печь, необходимо подготовить фундамент. При его закладке стоит быть внимательным и делать все точно по инструкции, иначе под тяжестью печи фундамент осядет, а печь может потрескаться, что в дальнейшем приведет к развалу.

Фундамент должен быть на 15-20 см больше, чем параметры печи. Только в этом случае он будет соответствовать всем требованиям нормативов.

Это примерный чертеж фундамента, на котором показаны используемые материалы и имеется разметка.

Чтобы сделать фундамент под печь Кузнецова своими руками, потребуется выполнить следующее:

1. В первую очередь выкапываем приямок глубиной не менее 1 м, именно на такой глубине зимой промерзает почва. Края и стенки ямы необходимо делать как можно ровнее, что позволит затратить меньше цементного раствора.
2. Далее делаем так называемую «подушку» из песка. Засыпать желательно просеянный песок, чтобы он плотнее утрамбовался. Высота подушки должна быть около 20 см. Затем оставляем подушку на пару дней для усадки.
3. Далее необходимо сделать опалубку. Оптимальным вариантом для опалубки будут доски, хотя можно использовать и другой материал. Верхняя часть опалубки должна совпадать с уровнем пола в доме.
4. Далее переходим к монтажу арматуры. В качестве арматуры подойдет сетка с ячейками от 50 мм и толщиной прутка от 6 мм. Сетку нужно располагать так, чтобы она оказалась либо в середине фундамента, либо перед выходом бетона из почвы наружу. Последний вариант является самым оптимальным.
5. Заключительный этап фундамента — это заливка бетона. В дополнение к бетону можно добавить в состав минеральные тяжелые примеси или гравий, а лучшим дополнением станет гидрофобизатор, которые не позволит влаге впитываться в фундамент и продлит его срок эксплуатации. После того, как бетон залит, его поверхность необходимо выровнять при помощи шпателя и сразу же убрать все дефекты на поверхности.

После завершения вышеописанных работ фундамент нужно оставить на некоторое время для просыхания. В идеале — не менее, чем на 30 дней, в зависимости от погодных условий, но затвердевает он уже через неделю, поэтому можно приступать к дальнейшему строительству печи.

Переходим к строительству. Так как самой распространенной конструкцией считается колпаковая печь, то именно ее мы и будем делать. Перед кладкой необходимо обратить внимание на важные моменты:

• На фундамент перед первой кладкой необходимо уложить гидроизоляционный слой, которым может быть рубероид или фольгированная изотермическая пленка. Если укладывается фольга, то класть ее надо блестящей стороной вверх, чтобы она отражала тепловую энергию.
• Не стоит делать изменения в порядовке, так как это может отразиться на работе печи и сроке ее службы. Исключение можно сделать только в рядах сплошного перекрытия и изменить их вид.
• Чтобы лицевая сторона выглядела солидно, нужно брать кирпичи хорошего качества, ровные и без трещин.
• Если потребуется отрезать кирпич, то делать это необходимо болгаркой, края и плоскости должны иметь ровную форму.

Далее указана порядовка ОВИК 5 и дополнительные рекомендации к ней.

1. Первые два уровня нужно выложить шамотным кирпичом с применением печного скрепляющего раствора. Огнеупорный слой не позволит тепловой энергии выйти в фундамент. Со второго ряда нужно начинать подготовку зольника и поддувала. Кирпичи необходимо класть в шахматном порядке и только на глиняный раствор. Также необходимо соблюдать толщину шва, которая должна быть не менее 5 мм.
2. В третьем ряду начинаем подготовку траектории дымовых каналов.
3. Чтобы печь было удобно обслуживать, в дымоходах нужно сделать четыре очистных двери стандартного размера.
4. Решетку для колосника нужно класть на пятом уровне, также на этом уровне укладываются перегородки между поддувалом, колпаком и топкой.
5. С 5 по 14-й ряды выкладывается топочная камера из шамотного кирпича. Важно не забыть про очень важный фактор: между шамотными и красными кирпичами кладки должен оставаться компенсационный зазор. Нужен он для того, чтобы печь не повреждалась от возникающих термических расширений материала.
6. Устанавливать двери топки и поддувала нужно при помощи асбестового уплотнителя.
7. В 17 и 18 ряду перекрытие колпака имеют сплошную плоскость, без отверстий для дымохода.
8. Как видно на порядовке, в 21 ряду остается два прохода, которые расположены вдоль внутренних стенок.
9. В 28, 29 и 30 рядах можно сделать небольшие отклонение от порядовки, если есть желание изменить форму печи. В случае с низким потолком следует сделать противопожарные разделки.
10. По мере выкладывания следует совершать футеровку внутренней поверхности кирпичной кладки. Заглаживать стыки необходимо раствором, добавив в него жаропрочный материал.
11. Перекрытие необходимо осуществлять 2-мя чугунными опорными уголками, длина плеча которого должна быть не менее 45 мм, однако точный размер следует выбирать, принимая во внимания нагрузку.

При строительстве кузнецовских печей стройматериала потребуется значительно меньше, нежели для канальных печей, так как купольные конструкции содержат больше пустого места внутри. По этой причине печку можно рассматривать в качестве экономичного варианта, а форма конструкции может быть совершенно разной, в том числе и угловой.

Перед тем, как делать печь Кузнецова своими руками, следует тщательно изучить порядовки и не отступать от них ни на сантиметр, в ином случае правильность конструкции может быть нарушена. Также не стоит забывать, что следует выбирать качественный и надежный материал, который будет отвечать всем стандартам безопасности.

Кузнецовская банная печь своими руками

1-й ряд необходимо класть так, чтобы его поверхность была ровной, что легко проверить с помощью уровня, а форма должна быть в виде прямоугольника.

Как уже говорилось, во 2-м ряду будут начинаться первый колпак и поддувало. Для этого необходимо взять кирпич, разделить его напополам и каждую часть положить так, чтобы они были выдвинуты слегка наружу, как это показано на рисунке. Использовать при этом раствор не нужно. После окончания кладки эти половинки вытаскиваются.

На 2-й ряд понадобится 14 кирпичей, а после того, как кирпичи будут уложены, необходимо установить дверцу поддувала, которую нужно подпереть несколькими кирпичами. Рамку обматываем шнуром, как говорилось в рекомендациях. Фиксировать ее необходимо проволокой, которую нужно заложить в швы. Также проволока используется для армирования стенок печи, укладывать которую необходимо в каждом четном ряду.

Выкладываем третий ряд, в котором входящие в его состав кирпичи должны хорошо зафиксировать дверку поддувала.

Дверку поддувала в 4 ряду следует перекрыть стесанными керамическими кирпичами, которые должны смотреть наружу, и стесанными шамотными кирпичами, которые должны смотреть внутрь. Между ними должен быть тепловой зазор величиной 5 мм. Чтобы сделать зазор, потребуется прокладка из упаковочного гофрокартона. Такой зазор необходимо делать во всех местах, в которых пересекаются два вида кирпича.

В пятом ряду шамотный кирпич, образующий боковые стенки топки, необходимо слегка сдвинуть так, чтобы кирпичи нижнего ряда образовали полочку, ширина которой должна быть не менее 15 мм. Это нужно для колосниковой решетки. В этом же ряду начинаем формировать вертикальный канал, который соединяет оба колпака. После того, как полностью выложится ряд, устанавливаем решетку, а зазоры между ней и кирпичом заполняем песком.

Во время укладки шестого ряда устанавливается и топочная дверка. Между рамой дверцы и кирпичом укладывается асбестовый шнур, а закрепляется она Внизу с помощью проволоки, а вверху при помощи железной полоски.

При укладке седьмого ряда сборку от кирпича, образующего заднюю стенку топки, оставляют разрыв 30 мм — это начало сухого шва.

Следуя схеме, выкладываем восьмой ряд.

В девятом ряду формируется канал, который связывает топку с нижним колпаком. На схеме сиреневым цветом выделены те кирпичи в боковых стенках топки, верхние грани которых должны быть на 10 мм ниже плоскости ряда.

При кладке десятого ряда не забудьте, что на асбестовую подкладку, которая накрывает шамотный кирпич, керамический кирпич кладется без раствора. В окружающих топку керамических кирпичах нужно сделать вырез для варочной панели. Размер выреза должен быть таким, чтобы вокруг плиты остался зазор в 5 мм. В месте контакта шамотного кирпича и панели нужно оставлять зазор в 10 мм. Такие кирпичи, подрезанные вкось, располагаются справа и спереди, а на чертеже указаны желтым цветом.

В одиннадцатом ряду начинаются стенки варочной камеры, и в нем же устанавливается дверца для камеры. Не забываем обматывать рамку асбестовым шнуром и фиксировать плотно проволокой.

С 12 по 14 ряд делаем кладку согласно порядовке.

После того, как выкладка кирпичей в 15 ряду закончена, варочная камера перекрывается листом стали, толщина которого должна быть 3 мм, а размер 60Х55 см, с вырезом под вытяжной канал. Для упрочнения листа используем 4 отрезка от уголка и стальную полоску.

В кирпичах 16-го ряда нужно сделать разъемы под задвижку, с учетом 6 мм, которые требуется оставлять для температурного зазора.

Теперь можно устанавливать задвижки.

17-й ряд делается по порядовке, а в восемнадцатом начинаем формировать верхний колпак.

С 19 по 27 ряд кладем печь в соответствии с порядовкой. В 28-м ряду приступаем к установке основной задвижки дымохода. Здесь тоже потребуется оставлять зазор в 6 мм вокруг задвижки, а глубина под нее должна составлять 11 мм.

После того, как ряд готов, сразу следует класть задвижку на раствор.

29 и 30-м рядами печь перекрывается, а в 31-м ряду начинаем делать насадную трубу с дымоотводящим каналом в кирпич.

После того, как кладка полностью завершена, печь необходимо оставить для просушки на некоторое время, а топить начинать с небольшого количества дров.

Немалую популярность завоевала и колпаковая печь для бани, так как она обогревает все основные банные помещения и обладает хорошей теплоотдачей при минимальной затрате топлива. Кузнецовские двухъярусные банные печи просты и эффективны. Проблема нагрева воды в душевой легко решается за счет встроенного в печь регистра.

Если вы решили делать печь Кузнецова своими руками, то стоит изучить несколько вариантов порядовок, которые помогут сделать ее правильно и в соответствии с мерами безопасности.

Всё про Печи Кузнецова

Загородный дом способен подарить горожанину просто небывалое наслаждение в весенне-летний период. Свежий воздух и красоты родной природы могут любому вскружить голову.

Но ведь зимний пейзаж не менее завораживает своим изяществом и тишиной. Почему бы, к примеру, не встретить Новый год на даче?

От самой идеи до ее воплощения в жизнь достаточно установить в загородном доме отопительную печь Кузнецова, на которой можно приготовить любые блюда для праздничного стола. Но самое главное — эта чудо-печь в любой мороз обогреет даже дачные домики, предназначенные исключительно для летнего проживания. Заинтригованы? Данная статья будет посвящена различным разновидностям печей Кузнецова.

Колпаковая печь — краткое описание и принцип действия

В печах, разработанных и усовершенствованных И. В. Кузнецовым, используется принцип свободного движения газов.

В колпаковых печах Кузнецова, в отличие от традиционных (канальных) печей, движение горячих газов происходит благодаря их собственной силе тяжести

, а не из-за действия тяги дымовой трубы.

Таким образом, под перекрытием колпака скапливаются более легкие и горячие газы, а самые тяжелые и холодные газы находятся внизу колпака. Между ними происходит циркуляция газов, имеющих промежуточную температуру. Иными словами, внутри колпака образуется турбулентное движение газов, благодаря которому улучшается восприятие теплоты стенками колпака. Именно струи газа и переносят тепловую энергию (конвективный способ теплопередачи).

Коэффициент полезного действия (КПД) колпаковой печи Кузнецова достигает 93%. Для сравнения: КПД большинства современных печей не превышает 70-80%, русской печи — 30%.

Однако высокий показатель КПД является не единственным достоинством колпаковых печей Кузнецова. Эти печи выгодно отличаются следующими характеристиками:

• Простота в обслуживании (не требуется чистка протяженных каналов).
• Долговечность.
• Эстетичный внешний вид.
• Высокая эффективность.

Варочный вариант — верность традиции или дань моде?

Варочная печь несколько утратила свою актуальность с течением времени, уступив пальму первенства газовым и электрическим плитам. Не составляет исключения и варочная печь Кузнецова. Она имеет более сложную конструкцию (по сравнению с отопительной печью) и более трудоемкое исполнение.

У варочной печи в обязательном порядке присутствует кухонная плита, иногда — духовой шкаф.
Варочная печь Кузнецова, как и остальные его печи, сконструирована по принципу описанного выше свободного движения газов. Она обладает теми же достоинствами, что и колпаковая печь Кузнецова, маня при этом волшебным ароматом пышных блинов и наваристых щей.

Печь с камином — универсальное решение?

Печи с каминами Кузнецова обладает очень высоким КПД. Помимо этого, их в любое время года можно использовать в качестве отопительного устройства либо камина. Печь с камином из кирпича можно топить и с открытой, и с закрытой дверкой.

В теплое время года, когда возникает желание просто посидеть возле открытого огня, используется исключительно лучистое тепло, а весь избыток тепла удаляется на улицу через печь.

Подобные печи могут выполнять следующие полезные для человека операции:

• Варить.
• Жарить.
• Коптить.
• Запекать.
• Сушить.
• Греть воду.
• Лечить (при использовании в качестве «лежанки»).

Печь Кузнецова с камином позволила решить многие технические вопросы. В частности, в этом устройстве удалось повысить тягу, снизить температуру уходящих газов и повысить теплоотдачу каминов и печей. А ее эксплуатационные качества, конечно же, просто не могут не вызывать восхищение.

А что подойдёт для бани?

Печь Кузнецова для бани способны отопить сразу три помещения: мойку, парилку и комнату отдыха. Кроме отопительной функции они предназначены для вентилирования помещений, нагрева воды и создания пара различных параметров. Многие печи для бань обеспечивают регулирование температурного и влажностного режимов, очень быстро нагревают помещения, поддерживая в автоматическом режиме необходимую температуру.

К достоинствам печи для бани по технологии Кузнецова можно отнести возможность генерации электричества. А банная печь с камином, помимо описанных выше достоинств, предоставит возможность приготовить пищу в камине на разогретых углях. Опыт практического использования показал, что печь для бани Кузнецова способна создать режим и влажной сауны, и паровой сауны (русская баня).

Печь ОВИК — комплексное решение

Отопительно-варочные (ОВИК) печи Кузнецова несут в себе двойную функциональную нагрузку.

• Во-первых, они предназначены для обогрева помещения и поддержания комфортной для проживания температуры.
• Во-вторых, эти печи могут служить для приготовления пищи, используя различные температурные режимы.

Данный тип печей представляет собой комплексное решение по обеспечению уюта и комфорта в помещении. Они способны справиться с такими дополнительными функциями, как

лежанка, сушильная камера, духовка, полочки, встроенный камин.

Существует огромный модельный ряд отопительно-варочных печей Кузнецова, отличающихся своим функциональным предназначением, устройством и размерами. Для их обозначения в названии после буквенной части «ОВИК» используется цифровое обозначение той или иной модели печи.

Возможно ли сложить  своими руками?

Такое ответственное мероприятие, как возведение печи, большинство рядовых граждан предпочитают доверять специалистам своего дела. В последнее время увеличились масштабы частного строительства, а вместе с ними приобрела большую востребованность такая редкая и творческая профессия, как печник. Печатные и электронные средства массовой информации запестрели объявлениями о профессиональном возведении печей.

Стоит признать, что услуги печника очень даже не дешево стоят. Многих заказчиков кроме финансовой стороны вопроса интересует, конечно же, квалификация печника. Ведь низкий уровень мастерства способен доставить заказчику массу ненужных проблем, вплоть до полной потери времени, средств, а в худшем случае и привести к пожарам.

Как же поступить? Может попробовать сложить печь по системе Кузнецова из кирпича самостоятельно, используя типовые проекты и методическую литературу? Безусловно, практические навыки не менее важны, чем теоретические. Так, опытный печник сможет на ощупь оценить качество готового раствора.

Однако тем, кто решил собрать печь самостоятельно, не стоит отступать от своего решения. В интернете, в том числе и на сайте Кузнецова, можно найти огромное множество типовых проектов печей, включающих всевозможные разрезы, порядовки и комментарии. На том же сайте представлены различные материалы по принципу работы и устройству различных модификаций печей Кузнецова. Более того, можно найти десятки специализированных форумов, на которых опытные печники охотно поделятся некоторыми секретами мастерства. Главное — это желание! Внизу статьи я выложу порядовки и чертежи данной печи.

посмотрите видео — как сделать печь по системе Кузнецова:

Многие рядовые обыватели и специалисты сходятся во мнении, что печи Игоря Кузнецова принадлежат к числу самых качественных и эффективных отопительных приборов, придуманных за всю историю человечества.

Печи Кузнецова получили широкое распространение не только на территории Российской Федерации, но и за ее пределами. Практический опыт эксплуатации показал, что строительство данных печей дает внушительный экономический эффект.

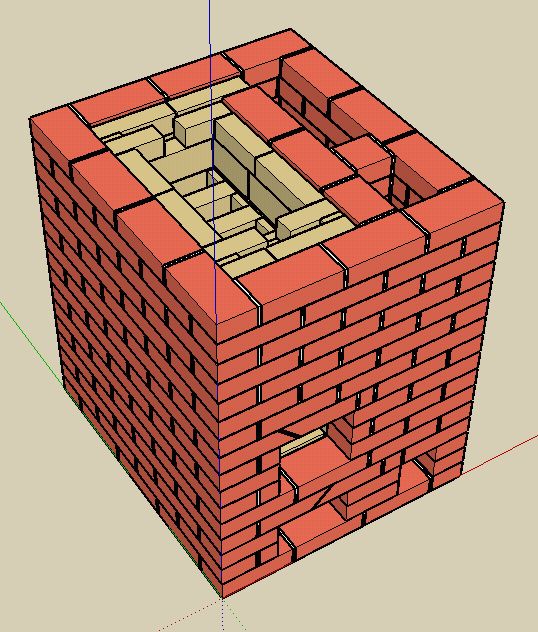

В заключении статьи выкладываю чертежи порядовку Печи Кузнецова для самостоятельной кладки:

нажмите на фото для увеличения

Печи Кузнецова – колпаковые своими руками: порядовка, схема, фото

Проектированием печей за всю их историю занималось много людей, однако особого внимания заслуживает И. В. Кузнецов. Именно благодаря этому специалисту нам известны печи Кузнецова. Ему удалось придумать и реализовать множество конструкций, усовершенствовать их. Он начал работать во второй половине 20 века. За это время накоплен огромный опыт, создано множество устройств. Рассмотрим особенности предлагаемых вариантов, в чем их особенности, возможно ли сделать их своими руками.

Особенности

Кузнецов всегда стремился в своей деятельности к повышению продуктивности функционирования печи. Поэтому он постоянно их улучшал, дополнял. Так, у одних моделей он добавлял оборудование, в других изменял топку или вносил иные корректировки в конструкцию. В результате печи становились эффективнее и популярнее. В итоге все больше появляется желающих, осведомленных в продуктивности печей Кузнецова, пытаются сделать конструкцию своими руками.

Печь Кузнецова, отделанная керамической плиткой

Итак, высокое КПД стоит во главе угла, если это печи Кузнецова. Разработчик очень внимательно отнесся к организации внутренней системы перемещения газов. В результате определенных изменений горячий воздух дольше задерживается в конструкции, обеспечивая сохранность тепла.

Примечание: печи Кузнецова часто именуют «колпаковыми». Это вызвано особенностями внутренней организации пространства в конструкции. Образованный колпак выступает в роли разделителя горячих и холодных газов.

Первые собираются в нем, концентрируя тепло. Это приводит к существенному росту температуры горения, в результате чего возрастает КПД. И если печь Кузнецова имеет этот показатель на уровне 95%, то традиционные устройства способны обеспечивать только 40%.

Такие конструкции обеспечивают свободное перемещение газов, благодаря чему снижается количество сажи печи. Устройства не используют тяговый принцип, движение газов организовывается за счет их силы тяжести. При этом создается равномерный нагрев. Такая схема работы оказалась весьма эффективной.

Печь Кузнецова с оригинальной отделкой

Между холодными и горячими газами происходит циркуляция за счет разности температур. Словом, внутри колпака создается турбулентное перемещение газов, которые улучшают восприятие теплоты стенками колпака. Струи газа и обеспечивают перенос тепловой энергии.

Преимущества

О высоком КПД уже было сказано, однако печь Кузнецова имеет и другие качества:

• высокая эффективность;
• привлекательный внешний облик;
• долговечность;
• простота обслуживания;
• равномерность прогрева, теплоотдачи;
• экономичность;
• стойкость к появлению трещин;
• обеспечивается горение без дыма и сажи, что упрощает обслуживание и улучшает эффективность;
• низкий уровень теплопотерь;
• можно проводить эксперименты с формой, внешним видом печи Кузнецова.

Совокупность преимуществ таких конструкций обеспечивает их востребованность.

Основные принципы

Условия функционирования в печи можно охарактеризовать несколькими параметрами:

• колпак способен создавать эффект «газовой вьюшки»;
• обеспечивается равномерность нагрева стенок колпака;
• может быть несколько источников нагрева, которые обязательно находятся ниже;
• повышение температуры в колпаке сопровождается увеличением давления;
• холодные газы собираются снизу колпака, горячие – в верхней точке;
• тепловая энергия переносится естественным путем, обеспечивается турбулентность движения газов.

Проекты

По своему основному назначению бытовые печи могут быть разными:

• варочные конструкции применяются для приготовления блюд;

Высококачественная печь Кузнецова с варочной панелью и камином

• отопительные устройства используются для обогрева помещений;

Печь Кузнецова, предназначенная для отопления дома

• уличные варианты могут применяться как барбекю;

Начало строительства печи Кузнецова на улице

• печи для бань;

Печь Кузнецова, предназначенная для отопления бани

• каменные конструкции используются в основном для эстетики.

Печь Кузнецова, отделанная камнем, в интерьере

Это часть тех вариантов, которые могут быть реализованы по проектам Кузнецова. И многие из них можно сделать своими руками, используя особые схемы. При этом можно смешивать виды, добиваясь необходимой функциональности. Популярное решение – отопительно-варочные конструкции, которые обеспечивают и отопление помещения, и приготовление пищи.

О варочной печи

Варочная печь уже давно уступила лидерство другим модификациям – электрическим, газовым плитам. Поэтому проигрывают в этом отношении и конструкции Кузнецова.

Если сравнивать с устройством для отопления, колпаковые варочные изделия имеют более усложненное исполнение. У такой конструкции должна присутствовать плита, возможно наличие духового шкафа. Однако и в этом случае устройство Кузнецова используется принцип свободного перемещения газов.

В конструкции сохраняется высокий КПД, к тому же ее можно использовать как камин. Такие устройства позволяют не только варить, жарить, запекать и коптить еду, но и греть воду, сушить и даже лечить.

Печь Кузнецова с варочной поверхностью, выполненной в современном формате

Печи Кузнецова с камином характеризуются повышенной теплоотдачей, низкой температурой уходящих газов. Такой вариант исполнения способен обогреть помещения большой площади.

Конечно, наиболее высокой степенью теплоотдачи характеризуются банные конструкции Кузнецова. Одна печь способна прогреть и помещения для отдыха, и помывочную, и даже парилку. Поэтому ее могут использовать в качестве устройства для обеспечения эффекта русской бани.

Поскольку конструкции хорошо сохраняют тепло, нет необходимости постоянно подкидывать дрова. Соответственно, прогрев печи зависит от размеров колпака: чем он больше, тем лучше.

Печи Кузнецова не устанавливают к внешней стене дома, поскольку это снижает эффект от работы устройства. К тому же при возведении конструкции требуется учитывать возможность доступа к колпакам для чистки, если используется двухколпаковая конструкция.

Варочная печь Кузнецова с камином, выполненная из красного камня

Еще одно преимущество применения печей Кузнецова для отопления – возможность использования для приготовления пищи. Для этого могут задействоваться разогретые в камине угли.

Перед созданием

Конечно, прежде чем приступить к возведению печи Кузнецова своими руками, стоит четко понимать, для каких целей она будет использоваться. Ведь разработчиком придумано свыше 150 схем приборов, поэтому можно подобрать оптимальный вариант с учетом всех своих требований. Например, если будет использовано водяное отопление или интересует варочная поверхность.

Схематическое изображение печи Кузнецова с разрезом

Мы же рассмотрим простой вариант. И перед началом действий необходимо осмотреть помещение, где будет устанавливаться печь. Не рекомендуется встраивать такую систему отопления в построенный дом, лучше, чтобы конструкция была внесена в проект. Ведь придется организовывать дымоход.

Фундамент создается больше размеров печи, используя бетон.

Рекомендации

Огнеупорная оболочка должна «зависнуть» внутри конструкции. Ведь нужно помнить о расширении кирпича при нагреве. Внутреннюю кладку из шамотного кирпича нужно делать на ребро. Через каждые два ряда прокладывается проволока.

Работа по возведению крупной печи Кузнецова

Все элементы нужно устанавливать с учетом их возможного расширения. Между металлом и кирпичом делается прокладка. После постройки кирпич рекомендуется обрабатывать огнеупорным составом.

Примечание: порядовка представляет собой комплекс чертежей, демонстрирующих пошаговую выкладку конструкции. Не стоит вносить изменения в схемы, поскольку они проверены опытным путем. Порядовка была проработана много лет. В каждом случае проводились наблюдения последствий тех или иных изменений. Поэтому нужно лишь сделать выбор оптимального варианта порядовки, чтобы работать.

Важно при проведении работ действовать планомерно, спокойно и внимательно, тогда своими руками удастся возвести действительно эффективную печь, которая будет служить не один год.

Этапы и рекомендации по возведению печи Кузнецова.

Секреты и схемы строительства печей Кузнецова.

Рекомендации по возведению небольшой печи Кузнецова.

порядовки. Печи Кузнецова сделать самому своими руками

Так называемые «Кузнецовки» появились в далеком 1962 году. Игорь Кузнецов – изобретатель данных печей, занимается их разработкой и усовершенствованием до сегодняшнего дня. В настоящее время существует порядка 50 изобретений, которые охватывают практически весь диапазон бытовых печей. Давайте рассмотрим более подробно, что такое печи Кузнецова. Порядовки популярны и на сегодняшний день, поэтому тема крайне актуальна.

Чем «Кузнецовки» лучше других?

Потребители всегда задаются вопросом: почему стоит купить именно эту продукцию, а не ту, что стоит рядом. Вполне закономерный и логичный вопрос. Мы всегда перед покупкой смотрим на сильные и слабые стороны продукции, а только потом делаем соответствующие выводы. Что же касается печей Кузнецова, то они славятся своим высоким КПД. Как правило, идет речь о таких цифрах, как 80% и более. К примеру, стандартная порядовка на 4 кВт может обогреть дом площадью 100 квадратных метров. При этом западные фирменные топки должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовки» из США, Швеции, Канады и ряда других стран – не редкость. Нельзя не упомянуть о том, что печи Кузнецова (порядовки) являются «всеядными», то есть в качестве топлива могут использоваться низкосортные горючие материалы, к примеру, опилки. Также имеется возможность установки оборудования, обеспечивающего ГВС. При этом эксплуатационные характеристики не ухудшаются.

Основа – прежде всего

Именно Кузнецов впервые использовал автоматическое распределение тяги по каналам. Этот метод хорош тем, что угар исключен, поэтому вьюшку можно держать открытой. Система таких дымоходов отличается не только своей уникальностью, но и простотой. Если печи со сложной конфигурацией дымохода обычно имеют КПД порядка 60%, то «Кузнецовки» – 80% и выше. Кроме того, отсюда вытекает принцип свободного прохода газов. Именно поэтому порядовки нередко сравнивают с термоядерными реакторами. Дело в том, что энергия газов, в отличие от газовой вьюшки, не закручивается в вихрь, а сразу же пропитывает печь. Естественно, что выделяемое тепло уходит или на нагрев помещения, или же на ГВС, в зависимости от потребностей.

Двухколпаковые печи Кузнецова: порядовка и ее особенности

Принцип постройки печей, в которых возможно реализовать закон свободного хода газов, известен относительно давно. Самый распространенный и известный вариант – двухкоплавкая печь.

Принцип ее работы заключается в том, что воздух из окружающей среды поступает через поддувало в топку. На первой стадии горения, когда сгорают самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим и является наиболее эффективным. Но до Кузнецова мало кто пользовался этими преимуществами. А вот порядовки имеют такую конструкцию, которая позволяет работать им в пиролизном режиме. В результате пиролизные газы горят под куполом третьего колпака. Интересным является сам процесс. Его особенности – в том, что горение является саморегулируемым. Если пламя слишком разошлось, то ухудшается тяга, и процесс горения замедляется, если жара недостаточно – тяга увеличивается, и процесс горения усиливается. Двухколпаковые печи Кузнецова (порядовка) имеют второй купол для того, чтобы не нарушался процесс горения. Температура во втором колпаке при КПД примерно в 80% достигает 300-400 градусов, а этого вполне достаточно для передачи тепла теплоносителю.

Многоколпаковые печи

Нередко обычная колпаковая печь изготавливается многокаскадной. Каждый каскад представляет собой два колпака, имеющих отверстие сверху. Наличие трех каскадов позволяет назвать эту печь классической порядовкой, так как тут присутствует свободное течение газов. Практически в любом режиме топки такое оборудование имеет очень высокое КПД, достигающее 97%. При этом практически не играет роли используемое топливо. Это может быть мазут, уголь и что-либо еще.

Обычно четное количество колпаков позволяет добиться 90% КПД. При этом многое зависит от режима горения и используемого топлива. Однако основной недостаток такого метода заключается в том, что печи довольно сложны в обслуживании. Зачастую возникают проблемы во время чистки колпаков от нагара. Кроме того, первый колпак (при четном количестве) является очень маленьким, температура под ним будет порядка 1500 градусов, в результате чего металл ее не выдержит, а футеровка на весу является ненадежной.

Ну вот мы уже и разобрались с тем, что такое колпаковые печи Кузнецова. Порядовка нередко строится и в домашних условиях. Давайте посмотрим, как это сделать и на что обратить внимание.

Прежде чем приступать к выполнению работ, необходимо определиться с основной функцией печи. Давайте рассмотрим обычное отопительное оборудование наиболее простой конструкции. Хотелось бы отметить, что вместе с домом желательно сразу строить печи Кузнецова своими руками. Порядовка также может быть возведена и в случае, если здание уже стоит – это, конечно, нежелательно, но возможно.

На первом этапе необходимо подготовить фундамент. Он должен быть выполнен из бетона и иметь ширину на 10-15 см больше, нежели размеры печи. Это одна из наиболее трудоемких работ, которые вам придется выполнять, поэтому в отдельных случаях имеет смысл вызвать специалиста. Фундамент не должен связываться с основанием дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдержат высокой нагрузки. Дальше крайне важно правильно обустроить дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться смехами и советами профессионалов. Давайте же посмотрим, как возводятся печи Кузнецова. Порядовки в своем простейшем исполнении изготавливаются достаточно просто и быстро.

Необходимый материал

Крайне важно подобрать качественный материал, в частности, огнеупорный кирпич. Он должен выдерживать высокие температуры. Так, для внутренней кладки используют шамотный кирпич. Его количество определяется согласно чертежу. Нередко встречаются конструкции из обычного кирпича, что делается в целях экономии. Это допустимо, однако долговечность кладки сокращается. Для внешней кладки подойдет М150 – глиняный кирпич.

Не обойтись и без 100-130 килограммов глины. Лучше потратить немного больше средств и заплатить за качественный материал. В этом случае при обжиме глина не потрескается и будет служить довольно долго. В два раза больше, чем глины, понадобится песка. Примерно на 500 кирпичей необходимо делать смесь глины с песком в объеме 0,2 кубических метра.

Остается только металлическая фурнитура. Сюда входят задвижка, стальные уголки, колосник и две дверки. Ну а сейчас мы рассмотрим, как изготавливается порядовка отопительно-варочной печи Кузнецова.

Кладка и проверка

Если вы уже имели опыт кладки печей, то проблем у вас не возникнет. Единственное, на что стоит обратить внимание, так это на качество связки. Для улучшения этой характеристики на каждый 2-й ряд кирпича необходимо прокладывать проволоку. Для прокладки канала из первого яруса лучше класть по ¼ кирпича. Это позволит несколько увеличить длину топки. При этом верхнее перекрытие между ярусами организовывается на 17-18 ярусе.

По окончании кладки необходимо выждать некоторое время, пока раствор не застынет. Затем можно монтировать дверки и другие металлические изделия. Только после этого приступают к первой растопке. На этом этапе проверяется, насколько хорошо работает печь. Смотрят на тягу, герметичность задвижек, дверок и т. п. В принципе, это все, что можно рассказать о том, как выкладываются печи Кузнецова. Порядовки, изготовленные своими руками, могут иметь разную мощность.

Кое-что еще о кладке

Нередко изготавливаются печи Кузнецова для бани. Порядовка такого назначения очень редко возводится собственноручно. Обусловлено это довольно сложной конструкцией. Но стоит понимать, что грамотно сделанная банная печь выполняет огромное количество задач. К примеру, она обеспечивает обогрев нескольких помещений: парилки, предбанника, моечного помещения. Помимо этого, она готовит пар, обеспечивает вентиляцию и греет воду. Как ни странно, но со всем этим справляется всего одна банная печь Кузнецова. Порядовка практически не имеет каких-либо принципиальных отличий, но важна точность изготовления.

Заключение

Вот мы с вами и рассмотрели двухколпаковые и колпаковые печи Кузнецова. Порядовка же, изготовленная своими руками, встречается не так часто, как хотелось бы. Зачастую такие печи можно увидеть на дачах и в деревнях. Иногда они носят исключительно декоративный характер, так как выполняются в виде камина.

Тем не менее такое отопительное оборудование не стоит оставлять без внимания. Учитывая его высокую эффективность по сравнению с некоторыми другими печами, имеющими более высокую стоимость, это лучшее решение для загородного дома. Тем более что построить самому такую печь можно, а иногда даже нужно. Так вы сможете не только эффективно обогреть свой дом, но и набраться драгоценного опыта.

Это все, что можно рассказать о том, чем славятся и как кладутся печи Кузнецова. Порядовки хороши и, без сомнения, будут популярны еще долго.

работа и особенности конструкции. К вопросу о том, может ли печь функционировать без принудительной тяги

И. В. Кузнецов посвятил проектированию печных конструкций всю жизнь. Начиная с 1962 года он создавал наиболее эффективные и экономные печи, которые даже спустя более чем полвека являются весьма востребованными.

Сегодня на счету изобретателя более 150 вариантов печей, многие из которых имеют очень высокие показатели эффективности – более 90%. И. В. Кузнецов продолжает свою деятельность, работая с командой профессионалов и имея собственный сайт.

Особенности конструкции

Все печи Кузнецова используют один принцип работы, предполагающий разделение продуктов сгорания. Газ, образующийся в результате горения топлива, делится на два потока: горячий и холодный. Уникальная конструкция колпакового типа работает таким образом, чтобы задерживать горячий воздух в конструкции, выводя холодный в дымоход посредством специально предназначенного канала.

При работе печи более высокая температура образуется в колпаке, и благодаря конструктивным особенностям происходит равномерное теплораспределение, а КПД возрастает до 85-95%.

Важно! Обычная «буржуйка» может похвастаться КПД не более 35-40%. Столь низкие показатели можно объяснить так: теплый воздух, не встречая на своем пути никаких препятствий, выходит в трубу вертикально вверх, абсолютно не задерживаясь в системе. В агрегатах, спроектированных Кузнецовым, горячий воздух как можно дольше остается внутри печи, способствуя эффективному ее прогреванию.

В некоторых вариантах печных конструкций производится удлинение дымохода, как попытка решить проблему быстрого выведения горячих газов. Но в этом случае возможно значительное снижение тяги, вследствие чего КПД может уменьшиться еще более. Поэтому первоочередной задачей, которую преследовал Кузнецов, являлось увеличение теплоотдачи без нарушения тяги.

Особенности печных конструкций

Как говорилось выше, печь Кузнецова может иметь различные модификации. В зависимости от функционала, такие конструкции могут быть:

• Отопительные , которые используются только для отопления помещения.
• Варочные – предназначены для приготовления пищи.
• Камины – несущие больше декоративную функцию, однако обладающие неизменно высоким КПД, свойственным всем конструкциям, изобретенным И. В. Кузнецовым.
• Уличные . Это могут быть как простые барбекю, так и целые комплексы.
• Хлебные . Нередко такие конструкции успешно совмещаются с варочными.

Естественно, наиболее популярной моделью печи является . Чаще всего расположение топливника в таких конструкциях находится у самого пола. Таким образом обеспечивается нижний прогрев, когда горячий воздух постепенно поднимается на более высокие уровни и нагревает при этом всю печную конструкцию.

Сепарация горячего газа осуществляется благодаря специальному колпаку, который имеет нижнее выходное отверстие. Таким образом, горячий воздух поднимается вверх, прогревая печь, а холодный оседает на колпаке и выводится через данное отверстие. Эта циркуляция происходит непрерывно, до тех пор, пока не прогорят дрова в топливнике.

Важно! Такой нижний прогрев способствует нагреванию полов, причем не только рядом с конструкцией печи, а практически во всей комнате. Таким образом, нагрев комнаты происходит эффективнее, а общая теплоотдача улучшается.

Некоторые специалисты утверждают, что метод Кузнецова является малоэффективным ввиду ухудшения тяги при разделении воздуха. Но на практике это не так, ведь основой эффективности таких печных конструкций является задерживание теплого воздуха без нарушения процесса тяги.

Совет! Возможно использование печи Кузнецова не только для приготовления пищи и обогрева помещения, но и для получения горячего водоснабжения. Для этого на обратной стороне колпака размещается теплообменник, изготовленный из чугуна или стали.

Результативность колпакового метода

Рассмотрим более подробно, почему же колпаковая печь имеет столь высокую эффективность:

• Колпак располагается сразу за топкой, потому горячий газ попадает в колпак моментально, сохраняя свою высокую температуру.

• Поскольку в колпак поступают все продукты сгорания, то время их переработки увеличивается, а дымоход защищается от налета сажи. По этой причине печь Кузнецова не требует частой чистки, что является еще одним ее преимуществом.
• Расположение теплообменника вне топки не способствует забору тепла, а потому не снижает КПД.

Совет! Увеличение количества колпаков в одной печи приводит к пропорциональному увеличению КПД, поскольку в этом случае горячий воздух встречает на своем пути больше препятствий, а соответственно и дольше присутствует в печной конструкции.

Процесс возведения печи

Кладка такой печи предполагает обязательное наличие ее схемы. Порядовка своими руками показывает поэтапно весь процесс возведения данной конструкции. Для работы понадобится 755 штук полнотелого красного кирпича и 65 штук шамотного. Также необходимо 150 кг песка и 135 кг огнеупорной глины средней фракции для приготовления раствора.

Совет! Непосредственно перед кладкой необходимо вручную проверить все кирпичи на наличие дефектов. Если на поверхности материала обнаружены сколы, полые трещины и т. д., то он должен быть выбракован.

Фундамент

Любая кирпичная печь нуждается в надежном основании. Фундамент может быть двух видов:

1. Связанный с домом. Это лучший вариант, однако его следует предусматривать только в случае одновременного строительства дома и печки.

Совет! Если печь строится через какое-то время после возведения дома, то не следует пытаться связать ее фундамент с фундаментом дома.

1. Отдельный фундамент для печки.

Фундамент обязательно должен быть защищен от грунтовых вод, для чего используется рубероид или битумная изоляция.

Процесс возведения печи

Имея чертежи печи, можно приступать к возведению конструкции. Осуществляется данный процесс в соответствии с порядовкой:

1. Для осуществления оптимальной конвекции конструктор печи рекомендует сделать нижнюю ее часть потолще. Однако двух рядов кирпича вполне достаточно. Поэтому два ряда выкладываются сплошными, после каждого из них проводится тщательный замер углов.

Совет! Для большей прочности следует фиксировать каждый четный ряд посредством стальной проволоки.

1. С третьего ряда начинается выкладка поддувала и зольника.
2. Далее в соответствии с порядовкой выстраиваются внутренние перегородки и стенка, изготовленная из шамотного кирпича, располагаемая между печкой и поддувалом .
3. Выкладывая пятый ряд, монтируем колосниковую решетку из чугуна. Между колосником и стенкой следует оставить небольшой деформационный зазор (около 5 мм). Сама же решетка монтируется под незначительным углом по отношению к дверце.

Совет! Толщина колосника должна выбираться, исходя из того, какого размера поленья планируются к загрузке в камеру.

Дверца топливной камеры также устанавливается в пятом ряду. Ее обязательно следует облицевать шамотным огнеупорным кирпичом (кладка производится на ребро ). Данный процесс называется футеровкой и предназначен для защиты стенок печи от повышенных температур.

1. 16-й ряд выкладывается таким образом, чтобы полностью закрыть камеру, установив колпак.
2. С 17-го ряда начинается выкладка второй камеры поверх первой.

1. Далее выкладка продолжается относительно порядовки. На 26-м ряду необходимо полностью закрыть верхнюю часть печи кирпичом.

Важно! Проверка работоспособности печи должна производиться не ранее, чем через сутки после строительства. Пробный запуск осуществляется с минимумом топлива. Конструкцию следует прогреть медленно.

Заключение

Печь Кузнецова обладает очень высоким КПД и может применяться для различных нужд. Но самой популярной конструкцией остается отопительно-варочная. Имея план порядовки, возвести ее можно самостоятельно, в чем домашним мастерам пригодится вышеописанная инструкция.

Печи Игоря Кузнецова завоевали популярность благодаря эффективности и стабильной работе. Их конструкция принципиально отличается от , и на основе базовых моделей можно создавать совершенно новые и воплощать в жизнь авторские замыслы, комбинированные печи для дома или бани с оригинальным дизайном.

Главная особенность группы печек, изобретенных Кузнецовым – отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы максимально использовать тепло от сжигания топлива, в канальных печках предусмотрена система ходов, по мере продвижения по которым горячий дым нагревает кирпичи. При этом печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, возникает необходимость в узких мест и поворотов.

Печки Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки поступают в так называемый колпак – внутреннее пространство, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым поднимается в самый верх колпака, где задерживаются до тех пор, пока не начнут остывать. По мере охлаждения они по стенкам колпака постепенно опускаются вниз, а их место занимает новая порция дыма.

Остывший дым через канал выходит в или в еще один колпак в зависимости от конструкции и назначения печи. Постепенно, по мере прохождения через каскады колпаков, дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колпака одинакова, что позволяет избежать неравномерного расширения кирпича.

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
• колпаковые печи могут работать на любом твердом топливе – угле, дровах, пеллетах и брикетах;
• температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
• на выходе из каждого колпака образуется «газовая вьюшка» – потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
• для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
• отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
• по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Виды

В зависимости от назначения, колпаковые печи бывают:
• Отопительные, предназначенные для обогрева жилища. Они могут отапливать несколько помещений, в том числе в двухэтажном доме;
• Отопительно-варочные, совмещающие две функции – отопления и приготовления пищи;
• Хлебные, предназначенные для выпечки, обычно их встраивают в комбинированную печь;
• Камины;
• Печки-каменки для бани;
• Уличные печи-барбекю, в том числе оснащенные казаном и хлебной камерой.

На основе кузнецовской технологии кладки, можно сделать целые печные комплексы, включающие и варочную плиту, и духовку, и камин, и даже оснащенные одной или несколькими лежанками. Дымовые потоки от разных источников пламени легко объединить в одном колпаке, не вызвав ненужных завихрений и противотоков.

Требования к фундаменту

Все печки, сложенные по колпаковой технологии, нуждаются в устойчивом фундаменте, не связанном с основанием дома или бани.

Высота фундамента должна быть не меньше 30 см, а его верхняя плоскость – на 5-10 см ниже чистового пола . Фундамент под печь делают из монолитного бетона марки М200 или выше с двухуровневым армированием прутком. По горизонтали его габариты должны превышать размеры печи на 10 см с каждой стороны.

Прежде чем приступить к монтажу опалубки, необходимо снять верхний слой грунта и выполнить песчаную или песчано-гравийную подушку толщиной 15-20 см с трамбовкой. На подушку обязательно кладут гидроизоляцию, после чего ставят опалубку из досок, укладывают арматуру с обязательной вертикальной перевязкой и заливают бетоном.

Сушат фундамент в течение 2-3 недель , в случае жаркой и сухой погоды его регулярно увлажняют и накрывают пленкой. После этого выполняют выравнивание цементно-песчаным раствором и приступают к кладке печи.

Простая отопительная

На чертеже представлена отопительная колпаковая печь. Топка и пространство над ней образуют колпак. Дым, поднимаясь в него, нагревает верхнюю часть печи, после чего опускается по широким каналам, расположенным с боковых сторон. Опустившись вниз, они поступают в пространство вдоль задней стенки печки, откуда поднимаются вверх и идут к дымовой трубе.

Ниже представлена схема-порядовка. Часть кирпичей, как видно из схемы, распилена для создания наилучшей аэродинамики. Пилить кирпич можно болгаркой или циркулярной пилой, заменив штатный круг на алмазный. Кирпич при этом необходимо жестко зафиксировать.

Отопительно-варочная

Печка колпакового типа, оснащенная варочной плитой и духовым шкафом. Плита служит перекрытием для топливной камеры и духовки, она утоплена в нишу, оснащенную вытяжкой. Духовку можно использовать как хлебную камеру. Вытяжка закрывается заслонкой. Топка и окружающее духовку пространство выложено из шамотного кирпича, что позволяет поддерживать в них стабильную высокую температуру.

Печка оснащена летним ходом, который закрывается заслонкой, расположенной в 21 ряду. При растопке для улучшения первоначальной тяги заслонку можно открыть, тогда дым из топливной камеры пойдет напрямую в дымоход. После того, как очаг устойчиво разгорится, задвижку постепенно закрывают, и дым направляется через каналы вдоль задней стенки печки, и она начнет работать как отопительная. Если необходимо использовать печь только для готовки или выпечки хлебной продукции, заслонку оставляют открытой на все время работы.

Видео: как сложить отопительно-варочную колпаковую печь

Отопительная с камином и лежанкой

Чертежи и схема печи взята с авторского сайта И.В. Кузнецова. Печка оснащена топкой, камином и лежанкой, степень нагрева которой регулируется задвижкой. На рисунке представлен внешний вид устройства. Топка и поддувало расположены с одной стороны, камин – с противоположной, что позволяет вывести их в разные помещения.

Топливник и каминная топка выполнены из шамотного кирпича, остальные части – из керамического. Порядовка показана ниже.

Банная печь-каменка

Еще одна авторская работа Кузнецова – печка для бани БИК-41, оснащенная встроенной каменкой и регистром, подключаемым к контуру ГВС. Общий вид банной печки представлен на рисунке.

Двухярусная колпаковая конструкция достаточно проста, вместе с тем позволяет быстро нагреть каменку и топочное отделение бани и длительно сохранять в нем температуру. За счет встроенного регистра можно решить проблему нагрева воды для душевой. Топка расположена со стороны комнаты отдыха или подсобного помещения бани. Каменка выполнена в виде духовки, дверца находится на боковой стенке.

На сайте И.В. Кузнецова можно найти и другие модели с подходящей теплоотдачей, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, топить обе топки можно одновременно и независимо друг от друга.

Русская печь со встроенным камином

Печь включает в себя три камеры:
• каминную топку;
• подтопок;
• варочную камеру.

Каминная топка расположена на боковой стенке относительно устья. Подтопок находится ниже устья, его свод образован варочной плитой. При топке устье варочной камеры необходимо плотно закрывать хорошо подогнанной герметичной заслонкой. Порядовка русской печки с камином изображена на рисунке, взятом с сайта Кузнецова. При кладке рекомендуется использовать армирование из оцинкованной сетки, укладывая ее через один ряд.

На основе печей Кузнецова создано немало интересных и многофункциональных конструкций для дома, дачи или бани. Причем их дизайн настолько привлекателен, что печь становится центром интерьера, задающим его стиль. Сложить колпаковые печи своими руками вовсе не сложно, если следовать рекомендациям их автора. На сайте Кузнецова представлено множество чертежей и порядовок печек различного назначения, указаны их технические характеристики и размеры. Нужно лишь подобрать подходящую, и ваш дом наполнится уютом и теплом.

При строительстве или покупке загородного дома, прежде всего учитывается вопрос отопления. Здесь все зависит от того, как часто планируется использовать помещение для проживания. Рассмотрим лишь один пример, когда в загородном доме решено проводить только выходные дни, в других случаях предложенные варианты неактуальны.

Содержание:

Печь-камин

Классический вариант – это печь-камин Кузнецова. Печь используется повсеместно, ее многофункциональность, конструкция и варианты исполнения, проверенны временем. Режим обслуживания печи, предполагает двухразовую топку в сутки. Утренняя топка печи для обеспечения тепла в доме на весь день, рассчитана и на возможное приготовление пищи. Вечером печь протапливают для ночного обогрева. Средний деревенский дом для зимнего периода требует заготовки примерно 5-10 кубов древесины. Вычитаем рабочие дни, в итоге имеем результат – два куба дров на зиму. Не так и много, в общем-то.

Различия печей

Особенных принципиальных различий печь кузнецова от других печей не имеет. Традиционная облицовка изразцами, обуславливает ее привлекательный вид и постоянное напоминание о рождественских праздниках. Изразцы изготавливаются ручным способом, штучно – стоимость такой печи, соответственно на порядок выше.

Нагрев печи

Любая грамотно сложенная печь, дает ровное и комфортное тепло по всему дому. Процесс топки печи добавляет положительные эмоции, на время пребывания в загородном доме.

Функции камина

Камин – как вид отопления, следует рассматривать только для отдельно взятого помещения. Несомненно, он является частью интерьера гостиной комнаты и не способен обогреть весь дом. Камины существуют двух видов: с открытой топкой и защищенной огнеупорным стеклом. Эффект тепла камин дает почти сразу, но и остывает без дополнительной подкладки топлива спустя час. Сухая древесина горит хорошо и быстро. Так-же существуют и Кузнецова.

Описание печи-камина Кузнецова

Печи и камины, обычно сложены из печного-керамического кирпича, без использования цемента, что усиливает их буферные свойства накапливания и равномерной отдачи тепла. Дополнительно в печах предусмотрена многоходовая система отвода горячих газов, что позволяет сократить теплопотери.

Дымоход

Любое устройство, работающее на твердом топливе, предусматривает отвод дымовых газов, то есть дымоходов. Это касается и малогабаритных печурок, под общим народным названием «буржуйка». В самодельном варианте, представляют собой обрезок трубы большого диаметра и оснащены печными атрибутами. Выпускаются и в чугунном исполнении, с неплохим дизайном из литья. Крайне прожорливы и пожароопасны.

Следует отметить, что необходимо усиление мер противопожарной безопасности, при использовании открытого огня. Элементарные навыки пользования печами – безусловны.

Схема строительства

Видео

Экология потребления. Усадьба: Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот – печи Кузнецова все более популярны.

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот – печи Кузнецова все более популярны. Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива. Возможно, это было предвидение – поскольку тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно говорит о том, что экономить ресурсы нам придется, и со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так знакомы, как сегодня.

Внешний вид колпаковой печи Кузнецова практически не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько иные – всего один пример:

• для обогрева дома, имеющего площадь до 100 м2, достаточно одной колпаковой печи Кузнецова, вырабатывающей примерно 4-5 кВт
• по справочным данным: для отопления данного объема нужен агрегат с показателем не менее 10 кВт тепловой мощности

Плюсы печей Кузнецова:

• Очень высокий КПД, применительно для печей, работающих на дровяном топливе – не менее 80%
• Топливо сгорает при высоких температурах
• Печь работает на всех видах твердого топлива – древесина, каменный и бурый уголь, брикеты и т.д.
• Сгорание топлива до минимального зольного остатка, как следствие – не только экономия топлива, но и упрощение эксплуатации, поскольку чистить печь от золы нужно намного реже
• При периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением. Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками
• Совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс – теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности
• Конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей
• Особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено. И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры
• Самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации – для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом»

Перераспределяется тяга по особой схеме, которая является уникальной особенностью конструкции печи. В устройство введены каналы, которые называются низовыми. По этим низовым каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке печи этот огонь «притягивает» на себя часть воздушных потоков

По материалоемкости печи данной конструкции также имеется интересный факт: колпаковая печь Кузнецова имеет больше свободного пространства внутри, она более «пустая» по сравнению с большинством многоканальных моделей. Порядовки могут иметь вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для возведения, примерно в 1,4-1,5 раза на единицу вырабатываемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций имеет одной из целей – экономию. Вихревой поток раскаленных дымовых газов не доберется до выхода из дымоходной трубы, пока не оставит всю свою энергию и тепло в печи. Все классические печи, имеющие сложные многооборотные дымоходные каналы (например, пятиоборотные голландские печи) имеют в той или иной степени турбуленцию потоков в своих сложных трубах. Печь часто гудит зимой, эту «музыку» слышали все, кто отапливается большими печами.

Конструкции оборотных протяженных дымоходных каналов и длинных дымовых труб работают на то, чтобы заставить дымовой газ отдать все тепло внутри печки – в теории. Но на практике часто получается не совсем так, и в итоге отклонений КПД печи дает процент меньше ожидаемого – до 55-60%. Причина одна – большая часть энергии все же улетает в атмосферу через дымоход. Выделение тепла огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха помещения. Другая часть летит в трубу, по разным схемам, но ни одна из этих схем устраивать не может:

1. Раскаленный турбулентный поток вылетает в трубу, практически не успев остынуть
2. Дымовой газ остынуть успевает, но слишком быстро – и дымовые остатки в твердых частицах просто огромны, а сажевые наслоения заставляют чистить дымоход чаще, чем планировалось

Даже непонятно, какой из вариантов менее желателен. Когда инженеры-теплотехники шутят, то можно услышать сравнение канальной конструкции печи ни много ни мало, а с ядерным реактором. А вот кузнецовки сравнивают с термоядерным, причем вся выданная топливом энергия и все тепло идут в обогреваемое помещение. Но более важно то, что тепловой энергии выделяется необходимое количество – столько, сколько нужно и не более. Такая схема возможна по причине особой организации движения дымового газа – он не крутится многократно в каналах, а подается в тело печи сразу.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема – внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы – угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

1. Чистка круглой печки – неудобна, это отмечают владельцы таких печей
2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее – соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи – проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много – причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства – все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

• Тело печи возводят из красного печного кирпича, марка не ниже М150
• Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант – шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
• Вся конструкция топки должна быть отделена от тела печи, вариант – плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены – недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина – слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей – при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки – круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской – перспектива заманчивая, но и технические проблемы имеются, и одна из них – сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

На чудаках, как известно, держится весь прогресс. Кто знает, как бы мы жили сегодня, если бы не чудак Леонардо, если бы Тесла не был бы таким настойчивым в своих чудачествах. Примеров есть масса, но сегодня нас интересуют разработки одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально ни на что не похожих конструкций. И.В. Кузнецов начал свою деятельность еще с 1962 года, идо сих пор его разработки не теряют актуальности.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному – добиться максимальной производительности, эффективности и экономичности в работе своей печи. Каждое устройство, которое было им внедрено, отличалось улучшенными возможностями – теплосбережением, продуктивностью, оборудованием и конструктивными особенностями. Причем в изготовлении таких печей нет ничего сверхъестественного. Все гениальное – просто, поэтому вполне возможно соорудить печь Кузнецова чертежи, устройство и основные правила должны быть изучены досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось добиться благодаря абсолютно новой и уникальной разработке. В печи очень точно продумано движения газов, горячий воздух не расходуется понапрасну и не греет улицу, а холодный через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за особенностей конструкции, которые мы вкратце рассмотрим.

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

• огромный КПД;
• экономичность;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и дизайну печи;
• очень равномерный прогрев;
• минимальное дымление;
• нетребовательность конструкции к обслуживанию.

Виды печей Кузнецова

Огромная ценность получила конструкция благодаря удивительной универсальности. Печь Кузнецова чертежи которой представлены более чем в 150 вариантах, может быть использована в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения конкретного предназначения, именно поэтому печь и работает с таким высоким КПД для определенного вида зданий.

Все печи Кузнецова перечислять нет смысла, вот только некоторые варианты, которые наиболее востребованы:

• хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
• банные печи;
• каминные печи;
• отопительные печи.

Это не полный список специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если применять их в быту на небольших площадях.

Порядовки печей Кузнецова

Возведение печи Кузнецова не предполагает наличия специальных знаний и умений. Если руки заточены под самый простой инструмент, достаточно соблюдать порядовку и несколько простых правил, чтобы успешно соорудить конструкцию. Порядовка – это просто система чертежей и инструкций, описывающие процесс выкладки печи шаг за шагом, вплоть до каждого ряда кирпича в отдельности. К чему такая точность? Дело в ом, что Кузнецовым потрачены десятки лет на то, чтобы конструкция работала идеально, и если упустить любую мелочь, печь работать правильно не будет. Вот образец порядовки:

Печи Кузнецова для бани

Существует довольно много кузнецовок и для бани. Одних только обычных банных печей есть целых 17 видов. Все они могут быть разными по размерам, по расположению топки, местом для камней, наличием камина, варочной поверхности, и под каждый из видов существует своя порядовка. Даже из готовых печей можно выбрать без труда самую подходящую именно под конкретную планировку бани, практически не внося никаких изменений. Вот только несколько примеров:

Применение печей Кузнецова в бане дает целую серию преимуществ:

Никакой фантастики. Просто тщательно изучив порядовку можно своими руками выложить прекрасную печь как для бани, так и для отопления или печь-барбекю.

Печи Кузнецова своими руками: главные требования

Самым крупным специалистом по проектированию различных типов печей сегодня является Игорь Кузнецов. Многие специалисты в области печного дела как российские, так и зарубежные, признают лидерство Кузнецова в вопросах конструирования печей. Каждый желающий сложить печи Кузнецова своими руками, может без труда найти необходимые чертежи в интернете.

Основные критерии правильно сложенной печи:

1. Хорошая печь должна обладать высокой теплоотдачей (КПД на уровне 70-80%).
2. Прогрев печи должен быть обеспечен снизу доверху. Снизу печь должна прогреваться сильнее. Это позволит обеспечить минимальную разницу температур внизу и вверху помещения. Прогрев должен сохраняться примерно в течение 1 суток.

(См. также: Дымоходы для печей)

3. Печь не должна после кладки идти трещинами.
4. Даже если печь эксплуатируется новичком, она не должна в результате неправильной топки забиваться сажей и золой.
5. Последнее, но важное правило – печь должна быть максимально проста в эксплуатации.

Особенности устройства печей Кузнецова

Печь Кузнецова является своего рода новаторством в таком консервативном деле, как проектирование и монтаж печей. От других печей их отличает принципиально новое использование горячих газов. В стандартных печах движение массы газов (как горячих, так и холодных), осуществляется благодаря тяге воздуха, поступающего через зольник (поддувало). Печи Кузнецова спроектированы таким образом, что движение газов зависит не от тяги, а происходит благодаря собственной тяжести. Подобная система движения воздуха называется свободным движением газов.

Принцип работы этой системы прост. Все знают, что горячий воздух имеет свойство подниматься вверх. В моделях кузнецовских печей горячий воздух, поднимаясь, вытесняет холодных воздух, который поступает вниз. Внизу холодный воздух превращается в горячий газ, и цикл вытеснения горячим воздухом холодного повторяется. Весь цикл происходит в колпаке. Кстати, колпак может иметь абсолютно различные формы. Основное условие – он должен иметь трубу, по которой и выходит холодный воздух. Благодаря этому элементу данная разновидность печей получила название «Колпаковая печь Кузнецова». (См. также: Монтаж каминов)

Колпак, кроме циркуляции воздушных масс, можно использовать и в хозяйственных нуждах. Конструктор рекомендует помещать туда различное оборудование. Например, котел для подогрева воды, плита для приготовления или шкаф для сушки. Таким образом, кроме непосредственной функции обогрева, печь несет двойную функциональную нагрузку.

Схема кладки печей Кузнецова (порядовка) не представляет особой сложности. Но при кладке все же следует неукоснительно соблюдать порядовку, так как многие из моделей печей несут двойную функцию. Именно это позволяет использовать подобные печи не только в доме, но и в бане. Банный вариант печей отличается усовершенствованной системой регулирования температурного режима. Кроме этого, в банных печах Кузнецова может регулироваться не только температура, но и уровень влажности.

Основные отличительные признаки печей Кузнецова

Рассмотрим, чем отличается это отопительное оборудование:

• Как специалисты-печники, так и рядовые пользователи отмечают высокую экономичность печей Кузнецова. Дело в том, что сгорание топлива происходит при достаточно сильных температурах. Это обеспечивает полное сгорание любого вида топлива практически без сажи с минимальным количеством золы. Особенность всех печей – наличие сухого шва, который заставляет холодные газы спускаться из топливника в нижнюю часть дымохода;

(См. также: Как сложить печь на отработке своими руками)

• Благодаря колпаковой конструкции топливные газы могут опускаться практически до уровня пола (2-3 ряды кладки). Это обеспечивает наиболее полный прогрев всей конструкции.
• Печь отдает тепло более равномерно, чем стандартные варианты печей. Благодаря этому температура в помещениях между процессами топок практически не изменяется.
• Если по рассеянности кто-то забыл закрыть заслонку, то печь длительное время удерживает температуру, тепло не теряется. Благодаря наличию колпаков, тепло удерживается внутри печи, процесс циркуляции горячего и холодного воздуха продолжается.

(См. также: Кухонные печи и камины)

• Дымоходы в печах подобных конструкций значительно короче стандартных, что обеспечивает отличную тягу. Печи Кузнецова спокойно можно растопить сразу после кладки или поздней осенью, когда все печи после долгого простоя имеют обыкновение отсыревать.

Среди распространенных моделей кузнецовских печей наибольшим спросом пользуются ОИК-2 (отопительная печь И. Кузнецова) и РТИК-5 (русская печь). Отопительную печь используют для обогрева комнат и санузлов. Причем при добавлении объема нижнего колпака можно увеличить площадь прогрева. Например, прогревать не только одну комнату, но и соседние подсобные помещения.

ВАЖНО ЗНАТЬ: все печи Кузнецова имеют кроме основной топки еще и летнюю. Если печь долгое время не эксплуатировалась, достаточно протопить небольшое количество топлива в летней топке, чтобы просушить внутреннее пространство. После этого печь быстрее разогреется, и гораздо эффективнее будет работать. (См. также: Карта сайта)

Требования к монтажу каминов Кузнецова

Большим разнообразием моделей отличаются камины Кузнецова. Это современные модели, которые отлично вписываются в любой интерьер. Кроме прямого назначения – обогрева помещений, камины Кузнецова могут нести дополнительную нагрузку. Есть варианты кладки каминов с варочной поверхностью, камина, совмещенного с печью или камина-гриля. Самые красивые камины получаются, если кирпичную конструкцию спустя некоторое время после кладки, обложить изразцовой плиткой или плитами керамогранита. Изразцовые плитки могут быть изготовлены поштучно (стандартные плитки заводского изготовления), так на заказ. Применение керамогранита приветствуется, если интерьер помещения, в котором находится камин, выдержан в сельском стиле или в стиле шале.

Основным элементом любого правильно сложенного камина, от которого зависит дальнейшая эксплуатация, является дымоход. Дымоход под камин должен иметь собственный выход для отработанного воздуха. Большинство непрофессиональных печников объединяют дымоход камина с трубой, которая идет из котельной. Это неправильно.

РЕКОМЕНДУЕТСЯ: обустраивать трубу дымохода необходимо на уровне, расположенном не ниже выходных отверстий труб вентиляции жилого дома. Можно разместить каналы вентиляции и дымоудаления единым блоком. Основное требование при этом – разделение их непроницаемой пожаропрочной перегородкой. Если этого не сделать, то весь углекислый газ будет попадать в систему вентиляции, а оттуда в помещения дома.

Виды каминов для дома

Любители здоровой простой пищи имеют возможность по чертежам выложить камин-гриль своими руками. Камин-гриль рекомендуется обустраивать возле стены. Форма конструкции может быть любой. Как прямоугольной, так и круглой. Есть модификации грилей со сводом, там, где решетка закрыта сверху. Главное отличие камина-гриля от обычного заключается в открытом топливнике. У обычного камина топливник закрыт дверцей из жаропрочного стекла. У квадратного камина сверху есть решетка для запекания продуктов. Кроме этого, он оборудован приспособлениями, позволяющими размещать шашлыки или подвешивать котелок.

Круглый камин практически ничем не отличается от квадратного. Набор оборудования в нем тот же. При монтаже каминов обязательно соблюдение технологии кирпичной кладки. Все швы обязательно должны быть промазаны специальным раствором, включающим песок или дробленую крошку красного огнеупорного кирпича.

Сводчатый камин-гриль пользуется заслуженной популярностью. Именно свод защищает пищу при приготовлении от внешних воздействий и обеспечивает больший прогрев. При монтаже этого типа камина используются кирпичи, доски, уголки и листовое железо. Листовое железо необходимо для покрытия свода, доски – для монтажа боковых столбиков. Уголки используются для закрепления решетки колосника. Колосник также можно выполнить из листового железа, просверлив в нем отверстия для золы.

НЕ РЕКОМЕНДУЕТСЯ: обустраивать камин-гриль непосредственно в доме. Лучше всего делать это в хорошо проветриваемых помещениях, типа террасы или летней кухни, где всегда обеспечен приток свежего воздуха.

Для использования в доме лучше всего подойдет камин с варочной плитой. Всем известно, что еда, приготовленная на живом огне, даже если это происходит дома, гораздо вкуснее и полезнее. Такой камин не отличается большими размерами. Максимальная площадь, которую он способен обогреть, порядка 50 кв.м. Если Вы желаете увеличить отапливаемую площадь в 2 раза, лучше всего не модифицировать конструкцию самостоятельно, а обратиться к квалифицированным специалистам.

Наружная стена такого камина выкладывается в полкирпича. Камин имеет оборудование для нагрева воды и чугунную плиту для приготовления пищи. По желанию можно смонтировать духовой шкаф для выпечки. Его можно разместить слева или справа от топливной камеры (это дело вкуса). Сама топливная камера должна быть плотно закрыта толстой чугунной дверцей для улучшения теплоотдачи.

Подобный камин рассчитан на два режима работы:

• В летний период горячий воздух из топливной камеры поднимается к чугунной плите, обогревает духовой шкаф, а затем вытягивается через дымоход.
• Зимой процесс происходит дольше. Воздух так же обогревает варочную поверхность и духовой шкаф. Затем он проходит по специальным каналам в отопительную камеру, где происходит прогрев. Только после этого отработанный воздух удаляется через дымоход.

Обратите внимание на экономичность и функциональность данного варианта камина. В этой модели объединяется сразу две функции. С его помощью можно готовить, и что немаловажно, осуществлять прогрев помещений. Особенно это актуально для тех, у кого небольшой дом или дача. Монтаж такой конструкции позволит высвободить полезные площади.

Важные моменты

Для тех, кому неактуально объединять процесс согрева и приготовления пищи, подойдет камин-печь Кузнецова. Здесь нет ничего сложного. Просто в единое целое объединяются камин и печь. Конструкция выкладывается на едином фундаменте. Причем на стадии монтажа есть возможность обустроить варочную поверхность. В общем-то, камин-печь – идеальный вариант, когда можно разнести одну конструкцию по разным помещениям. В гостиную можно вывести топку камина, а в кухню – печную топку. Дымоход, через который удаляются отработанные газы у этой конструкции единый. Протапливать камин и топку печи лучше всего по отдельности. Если крайне необходимо прогреть сразу все помещение, лучше всего это делать с промежутком по времени.

ВНИМАНИЕ: если у вас есть желание освоить профессию печника, можно начать это с обустройства простых конструкций, вроде гриля или камина. Монтаж настоящей русской печи, от которой будет зависеть ваше комфортное существование в зимний период, лучше всего доверить профессионалам.

#funny Архивы – Страница 2 из 7

Вы действительно хотите с ними пообщаться, или это просто человек, которого вы раньше не видели?

Понятно. Погода становится теплее, вакцина начинает проходить (по крайней мере, на полпути) по венам многих молодых людей, и кажется, что, может быть, , может быть, , мы могли бы вернуться на правильный путь и начать предпринимать необходимые шаги для продвигать наши жизненные планы. Я, конечно же, говорю о знакомствах, особенно о потенциальных романтических партнерах.Что, вы думали, мой жизненный план был связан с карьерным ростом или личными достижениями, такими как покупка дома? Ха. Ну, пандемия, вероятно, тоже облажалась, но моя мама не приставает ко мне, когда я наконец собираюсь покупать недвижимость. Во всяком случае, это (на самом деле) не обо мне. Благодаря прекрасной погоде и выпуску вакцин, убаюкивающих нас, чувствуя, что что-то приближается к норме, вы, вероятно, испытываете какие-то побуждения. Призывает, говоря бессмертными словами тренера Карра, снять одежду и прикоснуться друг к другу.Если вы не чувствуете неприличного обвинения в разоблачении, возможно, вы просто хотите поцеловаться с горячим человеком на публике. Это совершенно естественно, если учесть весь этот год жизни взаперти без компании, но со своими мыслями! Но прежде чем вы начнете обмениваться мРНК с первым человеком, на которого вы попадаете, спросите себя: вы на самом деле хотите с ними целоваться, или это просто человек, которого вы не видели за 13 месяцев?

Ниже приведены несколько факторов, которые следует учитывать, прежде чем приближать обычно замаскированную область и личную работу с их обычно замаскированной областью.

Знаете ли вы их имя?

Раньше это не имело значения, но я полагаю, что для отслеживания контактов было бы полезно иметь под рукой некоторую идентифицирующую информацию. Хотя бы номер телефона? Хорошо, адрес электронной почты. Ручка Snapchat? По крайней мере, убедитесь, что ваш почтовый голубь знает, куда доставить ваши последние результаты анализов.

Закройте глаза. Можете ли вы вспомнить их лицо?

Вы не можете использовать темноту клуба или свое опьянение как оправдание, так что будьте честны с собой.Если бы ваша жизнь каким-то образом зависела от этого, могли бы вы на самом деле вспомнить лицо этого человека, кроме « эээ… у них есть глаза и… нос»? Не думаю, что так. Он, вероятно, не мистер Правый и даже не мистер Прямо сейчас, поскольку он даже не влияет на вашу кратковременную память.

Вы обменялись с ними какими-нибудь словами?

Есть вообще? Обратите внимание, что «привет» – это только одно слово, и я специально спросил о слове и во множественном числе. Может быть, вернувшись в клуб, вам и вашему загадочному человеку будет достаточно одного аккуратно поставленного глаза, чтобы тяготеть друг к другу, как если бы они были движимы невидимым магнитом, и начали сосать лицо.Но во времена, когда мы даже не видим своих друзей, не заставляя их устно заполнить подробную анкету о состоянии здоровья, продолжительного зрительного контакта уже недостаточно, чтобы инициировать публичный поцелуй … то есть, если вы не попросите их заполнить физического подробная анкета здоровья. Соответствует ли это HIPAA?

Уверены ли вы, что за последние 2 недели они не были на мероприятии Super Spreader?

Похоже ли они на людей, у которых есть друзья? Если так, то это может быть риском – кто-то из этих друзей мог пожениться, или иметь день рождения, или просто захотелось посмотреть футбол в воскресенье.Каковы шансы, что они были во Флориде за последние 14 дней? Они пьют водку Red Bull, устраивают репетиции или носят шорты-бермуды? Если так, лучше не рисковать. Креститесь пальцами и держитесь подальше (шесть футов).

Серьезно, знаете ли вы что-нибудь об этом человеке?

У тебя есть цвет глаз? Группа крови? Шучу, я даже не знаю свою группу крови (а?). Какого цвета рубашка на них? Они в рубашке? Можете ли вы определить хоть один элемент, который привлек вас к этому человеку, или ваш мозг сразу же загорелся: «ЧЕЛОВЕК!» когда он обнаружил поблизости человеческую форму жизни?

Хорошо, а температура их тела в пределах нормы?

Их щеки покраснели? Похоже, они потеют или у них озноб? Нет? Тогда вам будет ясно, что нужно подходить к ним осторожно.Их лоб теплый на ощупь? Если вы уже пробовали проверить это тыльной стороной ладони, попробуйте сделать то, что делала бы ваша мама, когда вы были ребенком, и приложите щеку ко лбу. Тогда только моя мама? Что ж, теперь, когда вы тщательно сделали это странным, о поцелуях не могло быть и речи.

Если вы ответили «да» на любой из этих вопросов, я рад сообщить вам, что вы соответствуете минимальным требованиям для утвержденного летом 2021 года обмена вертелами. Поздравляю! Возможно, вы захотите немного понюхать маску, чтобы убедиться, что вам не нужно лопать мяту или что-то еще.На самом деле, поцарапайте это – в любом случае возьмите мяту. Что касается , как целоваться, навык, который, несомненно, давно забыт, я ничем не могу вам помочь. Удачи и постарайся не делать ничего странного.

Изображение: Lisanto 李奕 良 / Unsplash

Первая женщина в Нью-Йорке, которая в сообщении 4/20 упомянула недавнюю легализацию марихуаны, объявлена ​​гением комедии

ВИЛЬЯМСБУРГ. Джульетт О’Коннор с самодовольной улыбкой из Огайо готовится опубликовать свой пост в своем последнем Instagram.В нем она прислонилась к своему окну в окружении своих любимых растений («мои дети», как она называет их), выдыхая струйку дыма. Фотография, которая была тщательно отредактирована с использованием пресетов, приобретенных Джульеттой у ее любимого влиятельного лица, подписана: Я НАКОНЕЦ МОГУ НАКОНЕЦ отпраздновать 4/20 , что травка разрешена в Нью-Йорке !! 😉 # legalizeweed # justintime

«Я так рада, что Задди Куомо легализовал марихуану как раз к 4/20», – говорит она, вынимая улитку из миски возрастом не менее трех лет.Она купила травку шесть месяцев назад у студентки Нью-Йоркского университета.

Несмотря на то, что был вторник днем, Джульетта получает еще один удар. Ее ноутбук открыт, а на заднем плане проходит конференция Zoom.

«О, все в порядке, я выключила камеру, и звук у меня отключен», – говорит она. «Плюс они поймут. Я имею в виду, кто проводит собрание в 4 часа дня 20 апреля? Как будто они хотят, чтобы я за это поднял “.

Празднование

Джульетты 4/20 включало в себя пробуждение и выпечку в 8 утра, имитацию записи на прием к врачу, чтобы избежать работы, затем после обеда настройку своего праздничного снимка в Instagram и некоторую отвлеченную прокрутку в социальных сетях.Фактически, она пролистала несколько образовательных инфографик о войне с каннабисом, о расистском применении законов о хранении марихуаны и о том, как связаться с ее представителями по поводу снятия судимости за каннабис.

Вскоре после публикации ее Instagram лайки и комментарии начали накапливаться.

«Боже! Подпись!” Написал один комментатор.

«Подпись» читала другой.

Вскоре ее завалили титрами, восхваляющими изобретательность ее подписи.

«Я вижу, что ты там делал !!» Похвалил другой комментатор.

На самом деле, комментарий был настолько умным и оригинальным, что привлек внимание Национальной ассоциации комиксов, ведущей национальной юмористической организации. NCA присвоило г-же О’Коннор звание Comedic Genius – награду, которую ассоциация дважды в год присуждает получателям, которые продвигают область юмора с идеями и шутками, которые никогда ранее не были выражены.

Представитель NCA сказал: «Объявить мисс О’Коннор гением комедии было несложно, поскольку она использовала свою платформу, чтобы указать на 4/20, что марихуана недавно была легализована в Нью-Йорке, чего никто другой никогда не делал. сказал раньше.На самом деле, мало кто вообще заметил удачное время ».

На вопрос, что она собирается делать с наградой, Джульетта ответила: «Ну, я, очевидно, помещу это в свою биографию в Instagram». Она сказала, что хочет «сделать что-то действительно большое», добавив, что она надеется стать первым жителем Бруклина, который запустит торговую марку, вдохновленную травкой.

Изображение: SOROKAJPG / Shutterstock.com

Женщина находит вакцину FOMO, освежающую смену ритма по сравнению с обычным FOMO

ТОРОНТО – Сидя на диване, ее задница углубляет отпечаток, образованный 13 месяцами давления в том же самом месте на подушках, жительница Торонто Джессика открывает свой ноутбук, чтобы проверить, подходит ли она еще для covid-19 вакцина.После прокрутки списка заболеваний и почтовых индексов обозначенных точек доступа она узнает, что должна продолжать ждать своей первой дозы.

Вздохнув, она открывает Instagram и начинает пролистывать селфи с вакцинами после селфи с вакцинами от своих американских друзей, ее ревность усиливается с каждым улыбающимся постом #modernababe и #pfizerpfriends. Тип зависти, который она испытывает, относительно новый, продукт пандемии, во многом схожий с ощущением паники, когда вы выходите на улицу и понимаете, что вы забыли свою маску, и отвращение, увидев нос незнакомца, обнаженный на публике.

«Мы называем это новое явление вакциной FOMO», – говорит доктор Джон Джонсон, исследователь из Стэнфордского университета. «Вместо того, чтобы упускать такие планы, как обход бара или бранчи, страх упускает иммунитет, обеспечиваемый вакциной от covid-19, а затем, соответственно, возможность присутствовать на планах. В местах, где внедрение вакцины происходит медленно, опасения становятся реальностью ».

Несмотря на временное беспокойство, вакцина FOMO (также известная как VFOMO) не опасна для жизни.Побочные эффекты включают тоскливое начало в окно, ненавистные посты в Instagram и краткое рассмотрение поездки во Флориду.

«Я до сих пор не понимаю, как американская система здравоохранения обманула нас», – проворчала Джессика.

Доктор Джонсон предупреждает, что даже те, кто частично вакцинирован, по-прежнему подпадают под действие Vaccine FOMO. Жительница Нью-Йорка Челси, которой сделали только первую прививку Moderna, сообщает, что испытывала ВФОМО, когда видела историю своих друзей из Инста в ресторанах или в группах из более чем двух человек.

Но есть одна лучшая сторона.

«По крайней мере, это хорошее изменение темпа по сравнению с обычным FOMO», – признает «Челси». «Теперь, когда я вижу, что все мои друзья гуляют без меня, я понимаю, почему меня не пригласили».

Она поясняет: «Кроме того, отсутствие необходимости проходить внутреннюю битву между желанием остаться дома и нежеланием пропустить на самом деле творило чудеса для моего психического здоровья», – говорит она, прежде чем добавить, понимающе кивнув: «Я» я Весы ».

Когда обратились за комментариями, друзья Челси пояснили, что ее не пригласили на их последнюю прогулку в парке, потому что она на самом деле раздражает.

«Мы думали, что она получила Johnson & Johnson несколько недель назад», – признается ее подруга Сара. «Мы просто обнаруживаем, что она очень раздражает, когда она винит в своих проблемах свой знак зодиака».

Изображение: Lucas Ottone / Stocksy

5 сюжетных линий «настоящих домохозяек», которые предлагают больше взглядов на жизнь, чем терапия

Когда люди постоянно хвастаются своими профессиональными достижениями, вехами личной жизни и дорогими покупками, легко почувствовать, что ничто в вашей жизни не сравнится.Давайте проясним: вы не на самом деле ревнуете к той девушке из вашего родного города, у которой к 30 годам есть муж, двое детей и помощник по ремонту – это звучит чертовски, тбх, – но вы все равно чувствуете свою жизнь чего-то не хватает. Столкнувшись с этим недостатком самореализации, другие могут сказать, что вы должны «работать над собой», но что это на самом деле означает? Книги по саморазвитию скучны, а кто может позволить себе обратиться к консультанту по жизни?

К счастью, есть альтернатива. Если вам нужно немного поднять самооценку или заверить вас в том, что все будет хорошо, я рекомендую обратиться к Настоящие домохозяйки. Как человек, посвятивший тысячи часов изучению тонкостей реалити-шоу, я могу с уверенностью сказать, что нет более эффективного лекарства от любого вида тоски, которую вы в настоящее время испытываете. От проблем богатых людей до проблем, которые, похоже, не должны быть у богатых, Housewives служит утешительным напоминанием о том, что богатство и известность на самом деле не может сделать вашу жизнь лучше. Вот несколько нелепых сюжетных линий, которые могут помочь вам почувствовать себя лучше в том, с чем вы имеете дело прямо сейчас.

PuppyGate

Вы позволили таблоидным слухам об отказе от усыновления щенка разлететься до предела и разорвать вашу группу друзей, или вы нормальный? Для всех, кроме девушек Беверли-Хиллз и , я надеюсь, что ответ будет последним. Мы до сих пор не знаем, кто слил историю Люси Люси Яблочный сок в Radar Online , и, вероятно, никогда не узнаем, но мы знаем одно: Лиза Вандерпамп может затаить злобу в отличие от кого-либо другого. Она разорвала многочисленные дружеские отношения, не говоря уже о ее десятилетнем пробеге на RHOBH, – все из-за тупого слуха о тупой (но очень симпатичной) собаке.Если вы сейчас сталкиваетесь с какой-то дракой в ​​групповом чате, нет необходимости брать полиграф или распечатывать текстовые сообщения с увеличением 200% – это весело по телевизору, но вы не хотите, чтобы все вас ненавидели. Просто обсудите свои проблемы, как нормальный гребаный человек.

Великий обоняние больницы

Актерский состав Солт-Лейк-Сити определенно имел серьезные проблемы во время их первого сезона. Брак Мередит был на грани разрыва, отношения Хизер с церковью СПД оставили ей глубокие раны, а сыновья Лизы Барлоу, до подросткового возраста, к сожалению, еще не стали магнатами.Поистине, столько раздоров. Но помимо всех этих скучных проблем с реальными людьми, мы не можем забыть, что всеобъемлющий рассказ о сезоне основан на словах одной взрослой женщины о том, что другая взрослая женщина пахнет «больницей». Честно говоря, у кого есть время? Как и в случае с PuppyGate, вы, вероятно, можете расслабиться, зная, что у вашей группы друзей есть лучшие вещи, о которых можно поспорить.

Розовый корм для собак Камерона Уэсткотта

Вы когда-нибудь переживали, что ваша карьера зашла в тупик? Конечно, ты не такой, Джефф Безос.Но какими бы ни были ваши устремления #GirlBoss, они, вероятно, взлетят быстрее, чем набег Камерона Уэсткотта в предпринимательство. Кам говорила о SparkleDog с того момента, как присоединилась к шоу, и благодаря силе денег ее мужа настойчивости, она появилась на рынке год спустя. Для нее это было хорошо, но, судя по отзывам Amazon, еда не подходила для пищеварительной системы настоящих собак. Ой! Еда больше не доступна, и Камерон с тех пор перешел к более новым, менее нелепым сюжетным линиям.Так что, если вы думали о продаже иглы на Etsy или о том, чтобы заняться графическим дизайном-фрилансером, даже если у вас нет богатого мужа, который мог бы финансировать ваше хобби в дневное время, дерзайте! Суетиться нелегко, но, по крайней мере, ваша суета – это не розовая собачья еда.

Все о Соне Морган

Соня Морган, несомненно, является фаворитом фанатов, но в ней есть что-то, несомненно, трагичное. Для меня это проявилось в момент, когда Тинсли Мортимер обнаружил, что лед в морозильной камере таунхауса леди Морган в Верхнем Ист-Сайде был… желтым.ЖЕЛТЫЙ! Возможно, вы не будете выглядеть элегантно, как старые деньги, но, по крайней мере, вы можете чувствовать себя в безопасности, зная, что лед на кухне вашей скромной квартиры ЧИСТЫЙ. Мы наблюдали за десятилетием финансовых проблем Сони и ее неудачных деловых начинаний, и хотя бывают моменты гламура, разве вы не рады, что вам не пришлось иметь дело с этим? Между неудавшейся сделкой по фильму с Джоном Траволтой (и последующим судебным процессом), сагой о тостере и множеством неэффективных линий одежды я благодарен за стабильную зарплату.

Буквальное выселение Линн Кертин

Я рискну и предположу, что если вы читаете это, вы никогда не получали уведомления о выселении по национальному телевидению. Поздравляем, вы преодолели планку, установленную Линн Кертин из RHOC ! Ну, технически ее дочь-подросток получила уведомление о выселении, потому что Линн не было дома, но моя точка зрения остается неизменной. Даже если вы опаздываете по счетам, живете от зарплаты до зарплаты или вкладываете свои сбережения по каким-то причинам, вы можете гордиться своей правдой, что вся страна не причастна к вашему финансовому положению.Это мелочи!

Изображения: Хайди Гутман / Браво; Гифи (5)

Значит, ваше селфи с вакциной не дало результатов. Вот как это вовремя исправить для дозы 2.

Что лучше всего в вакцине – защита от потенциально опасного для жизни вируса или проверка в социальных сетях? Это настоящая жеребьевка. К счастью, с учетом того, что сегодня самой популярной тенденцией в Instagram является селфи с вашей визитной карточкой (которая может украсть вашу личность), вам не нужно выбирать.Будьте готовы, потому что все эти быстрые нажатия в 3 часа ночи на веб-сайте Министерства здравоохранения, наконец, окупятся милыми лайками в Instagram!

К сожалению, нет ничего хуже (кроме болезненности, умеренного жара и общей усталости), чем сделать свой лучший колющий удар иглой до того, как вас отправят на 15-минутную наблюдательную станцию, и не получить требуемые двузначные оценки лайков. рис. Если вы сделали прививку от COVID и не задокументировали ее из-за собственного нарциссизма, есть ли у вас иммунитет? Не будьте слишком строги к себе – если вы похожи на многих из нас, вы не сделали удачных (или даже приемлемых) селфи за 13 месяцев и, вероятно, у вас нет практики.К счастью, у вас есть еще один шанс (без каламбура). Если у вас нет Johnson & Johnson, вам просто придется утешать отсутствие лайков в Instagram своими менее легкими побочными эффектами. На самом деле, если у вас есть J&J, лучше вообще не публиковать эту информацию.

Вот несколько рекомендаций по съемке селфи, которые вы, возможно, упустили в своем первоначальном поиске ловушки жажды обнаженным плечом.

Спланируйте свой наряд

Если вы больше всего думали о том, чтобы носить воск с короткими рукавами в соответствии с рекомендациями департамента здравоохранения, вы действительно облажались.Предполагая, что вам наплевать на других людей, поскольку вы в первую очередь получаете вакцину, эта встреча, вероятно, станет вашим самым большим социальным мероприятием за добрые шесть месяцев (несмотря на то, что парк висит, но я собираюсь выйти из строя. здесь и скажите, что носить верх от купальника и джинсовые шорты в местном магазине Walgreen может не очень хорошо). Помните все эти куски ткани, скрепленные нитью, сидящие в глубине шкафа? Пора избавиться от нафталина.

Хорошая новость заключается в том, что побочным продуктом того, что мы все заперты внутри, является то, что мы почти забыли нормальные социальные условности, когда дело доходит до одежды.Кто-нибудь будет уклоняться от вашего взгляда на то, что вы носите каблуки и клубное платье, на сайте массовой вакцинации? Только потому, что они были в ярости, они не подумали об этом сначала. Мыслите нестандартно! Холодный взгляд преувеличен, какие еще неожиданные части тела вы можете обнажить? Само собой разумеется, что ваша ключица будет греться на солнышке, но разве в последнее время ваша нижняя часть тела получила любовь? Как насчет косых мышц живота? То место, где твоя задница соединяется с бедром? Область под коленями? Пришло время по-настоящему сходить с ума.

Сделай прическу

Знаете, те вещи, которые вырастают из вашей головы, которыми вы пренебрегали последние 13 месяцев? Пора применить горячие инструменты к этим плохим парням. Кажется абсурдным лишним взорвать себя пляжными волнами, чтобы переутомленная медсестра ткнула себя в руку, и это так, но реальность такова, что мы слишком поздно внедряем вакцину, чтобы вы могли получить значительное количество лайков. просто размахивая маленькой карточкой в ​​своей ленте IG. Пришло время сделать что-то грандиозное, чтобы выделиться, даже если это означает проявить в процессе свое крайнее тщеславие.Кто знает, может быть, вы попадете на глаза того, вероятно, любящего совсем не страшного парня из Национальной гвардии в углу.

Накрасить глаза

Вы знаете, эти шарообразные вещи в вашей голове, под которыми за последний год с лишним выросло больше сумок, чем вы найдете в магазине Louis Vuitton? Вы работаете с ограниченной недвижимостью с маской и всем остальным (о помаде не может быть и речи, если только вы не хотите выглядеть как некий клоун со склонностью к хаосу и разрушениям), поэтому вам нужно сделать это там, где это возможно.Помните жидкую подводку для глаз? Нет, я знаю, что вы не помните, как его применять, но вы хотя бы помните о существовании такого предмета? Хорошо – начните практиковаться в рисовании прямой линии. Но не останавливайтесь на достигнутом! Пришло время заняться чем-то экспериментальным, вроде того, что вы видели в Beauty TikTok. Нарисуйте Мона Лизу на веках – что еще вам нужно сделать?

Не забудьте лак для ногтей

Поскольку пандемия лишила большинство из нас возможности встретить кого-то особенного, вы, вероятно, в ближайшее время не будете хвастаться своим левым безымянным пальцем.Но знаете, чем будете хвастаться? Большой и указательный пальцы вашей недоминантной руки сжимают маленький кусочек карточной стопки, который указывает на то, что вы меньше представляете угрозу для общества. Вы же не хотите делать это с такими же грустными, рваными ногтями, не так ли?

Партнер вверх

Значит, вы не тянете свой вес в одиночку. Может быть, вашим 400 подписчикам надоело видеть только ваше лицо. И, честно говоря, можно ли их винить? Твое лицо… в порядке, конечно, но почти не изменилось.Возможно, пришло время переключить его. Можете ли вы взять с собой собаку на вакцинацию? Хорошо, я понятия не имею. Забудьте о собаке – сможете ли вы заставить человека, делающего снимок, неохотно смотреть в камеру вашего iPhone? Добавьте к этому эгоистичную подпись о том, как вы это делаете для передовых работников, хотя на самом деле мы все знаем, что вам просто не терпится потерять сознание в спорт-баре в футбольное воскресенье, и вы должны быть настроены.

Освещение – это все

Правила селфи просты и конечны, и никакие пресеты, которые вы в пьяном виде купили у влиятельного лица, или правки Adobe Lightroom не могут компенсировать дерьмового освещения.К сожалению, так много можно сделать только в подсобке CVS. Было бы совершенно странно брать с собой правильный свет… или не так ли? Я имею в виду, у тебя есть 15 минут, чтобы убить, пока они следят за тобой, чтобы убедиться, что ты не впадаешь в анафилаксию.

Может быть, попробовать странную шляпу?

Думали ли вы о том, чтобы выкрутить все стопы? Странная шляпа? Футболка со слоганом? Маска с изображением рта? Эти цветные удлинители, которые девушки носят на музыкальных фестивалях? Татуировка на лице? Когда дело доходит до использования современной медицины для повышения вашей собственной популярности в Instagram, не бывает чрезмерных чрезмерных усилий.

Помните, что по мере того, как мы перейдем к развертыванию вакцины, вам нужно будет проявить больше творчества, если вы хотите, чтобы ваша обычная фотография после публикации Pfizer выделялась среди других. Извините, но если вы хотели первым в своей группе друзей сделать селфи #vaxcitybitch, возможно, вам стоило пойти в медицинскую школу.

Изображения: Виталий Кузнецов /Shutterstock.com

Может быть, настоящие первоапрельские дураки были теми, кем мы стали на своем пути

Учитывая, что я считаю официальным началом пандемии выходные дни последнего праздника Св.День Святого Патрика (так как это был момент, когда все, кого я знаю, коллективно осознали, что , черт возьми, возможно, мне не стоит идти в бар ), сейчас глобальная пандемия уже больше года, а апрель официально начался. . Когда бесчисленные бренды появляются из дерева с фальшивыми ребрендингами или недоработанными интернет-розыгрышами в ознаменование первого апреля, это заставило меня задуматься: – разве мы все не настоящие первоапрельские дураки? Я имею в виду, вот мы, все еще в гуще первой волны (поскольку она никогда не утихала достаточно для последующих волн) вируса, который мы, возможно, могли бы взять под контроль через несколько месяцев, если бы большинство граждан предпочли сидеть дома, смотреть Netflix, заказывать доставку и накрывать лицо куском ткани.Или, возможно, самыми большими дураками были те люди, которыми мы стали в этот период длительной спячки – лучшими версиями самих себя, которыми мы должны были стать. Ранняя пташка. Тренажер для дома. Человек, которому нравится, может заняться вязанием и начать бизнес на Etsy? Мы все сами разыграли эту пандемию, но никто так резко, как эти люди:

Собака-родитель

Вы думали, что вы такие гения, вы и ваш партнер, без которого вы «не можете жить» (но которого вы знаете только год), усыновили собаку, так как вы оба все равно будете дома.Конечно, держу пари, было здорово, что live позаботился о чем-то, пока мы все застряли внутри, но вы действительно продумали это? Я знаю ваш образ жизни, и вы не были домоседом до того, как это было предписано законом. Прошли те времена, когда поздний завтрак превращался в счастливый час, или когда вы ели в любом ресторане по вашему выбору, или даже когда вы могли спокойно спать всю ночь. Удачи с этим!

Имя вашего клоуна: Buster (так как он может работать как для артиста цирка, так и для собаки)

Clown sh * t level: 🤡 🤡

Два клоуна из пяти, потому что у вас есть хоть что-нибудь милое, чтобы прижаться и сфотографироваться в Instagram (за вычетом одного клоуна, если вы сделали специальный аккаунт для собаки, потому что рынок просто переполнен).Каким бы милым ни был маленький Пушистый сейчас, я чувствую, что вы будете чувствовать себя как смайлик выше, когда вернетесь с первого личного дня в офисе. Надеюсь, тебе не нравятся твои туфли!

Телекритик

Итак, вы решили провести все это время дома с пользой и, наконец, пройти вниз по списку шоу, которое все рекомендовали вам четыре года назад. Когда вы, наконец, догнали Во все тяжкие, , вы не остановились на достигнутом. Вскоре вы, , составляли детализированные списки шоу для всех ваших друзей и просматривали любой документальный фильм о преступлениях, выпущенный Netflix за 60 секунд до этого.Здорово, что вы нашли хобби, но имейте в виду, что у ваших друзей могут быть и другие интересы, помимо постоянного обновления вкладки «Что нового» в Hulu. Если вы так отчаянно хотите обсудить новейшее потоковое шоу, проконсультируйтесь с Reddit и перестаньте беспокоить своих близких. Да, и в заключение: вы не Малкольм Гладуэлл, и то, что вы потратили 10 000 часов на просмотр телевизора, не делает вас кинокритиком. Пожалуйста, сохраните свои комментарии о том, что кинематограф был создан для кого-то, кому не все равно (спойлер: никто).

Ваше имя клоуна: Snuggles. Вы явно делаете много этого, столько же времени, сколько проводите на кушетке.

Уровень клоунского ш * т: 🤡

В конце дня года вам все же удалось выполнить то, о чем большинство из нас только мечтало.

Вечный приятель по переписке

Этот человек подписался на каждое приложение для знакомств, находясь в карантине, и горит от волнения от того, что ему действительно удалось поболтать с кем-нибудь, прежде чем он отправит приглашение на свой диван.И они общались – они составили плотный график телефонных звонков и свиданий FaceTime. Единственная проблема? Поскольку волна covid никогда не утихает достаточно долго, чтобы с комфортом забронировать столик в помещении в ресторане, они никогда не прекращали виртуальных разговоров.

Ваше имя клоуна: Uno, потому что вас играют направо и налево.

Уровень клоунского дерьма: 🤡 🤡 🤡

Вы невольно стали причиной того, что люди не помещают «друзей по переписке» в свои профили в приложениях для знакомств, не имея ничего, что можно было бы показать, кроме списка контактов с такими именами, как Джаред Хинг и Майк Бамбл, и бесконечными календарными встречами для светских бесед в Zoom.

Джинсы-Фоб

Понятно. Вы не примеряли джинсы с марта 2020 года. Вы боитесь и не хотите, потому что леггинсы такие удобные. Хотя я не могу не задаться вопросом, какие брюки вы носите, когда обедаете на открытом воздухе, или как часто вы стираете, или сколько пар леггинсов у вас есть, или насколько эти леггинсы испачканы. В любом случае, могу я предложить преодолеть это? Неприязнь к джинсам – это не черта личности. Никто не любит джинсы.

Твое клоунское имя: Шевелится, потому что в наши дни ты не беспокоишься о том, чтобы дергаться за штаны с мухой.

Уровень клоунского дерьма: 🤡 🤡 🤡 🤡

Вы превратили очень распространенные модные предпочтения в краеугольный камень своего существа. Поздравляю. Вы тоже ненавидите слово влажный? Может, тебе стоит написать об этом книгу. (Да, это самообжарка.)

Любитель фитнеса

Очевидно, вы пропустили памятку о том, что мы будем проводить 12 месяцев на кушетках (останавливая распространение), заказывая доставку (поддерживая местные рестораны) и выпивая больше (справляясь). Что ж, поздравляю.Мы все тебя ненавидим.

Имя клоуна: Бифф – похоже, что-то, что может пройти человек с ограниченными возможностями, который не скрывает своего графика тренировок.

Уровень клоунского дерьма: 🤡 🤡 🤡 🤡

У вас появился новый интерес, и вы не можете говорить об этом ни с кем, потому что будете выглядеть неприятно. Но наслаждайтесь прессом и шпинатом!

Изображения: Brooke Cagle / Unsplash

Обзор на открытом воздухе для начинающих

Недавно я попробовал эту новую штуку под названием «на открытом воздухе», и позвольте мне сказать вам, что это не ужасающий мировой кинематограф, заставивший нас поверить в это.Все просто: телепузики солгали нам. На самом деле у солнца нет демонического детского лица. Тот эпизод Seinfeld , где Крамер обжигается загаром уровня полковника Сандерса, тоже не является точным изображением. И попытка Эдварда покончить жизнь самоубийством, выйдя на солнечный свет Италии, вряд ли случится с нами, простыми смертными (без обид). Слишком долго средства массовой информации извлекали выгоду из своей нескончаемой кампании по опорочению внешнего мира. Вместе мы должны сказать: хватит, хватит! Будь вы девушкой из Биркенстокса или нормальным гребаным человеком, на Земле найдется что-то для всех – даже для моего Ши-тцу, который плачет каждый раз, когда я заставляю ее пойти на прогулку.(Нет, Ши-тцу – это не эвфемизм для моего внутреннего ребенка.) Поскольку Queen Quarantine, надеюсь, приближается к финалу своего сезона, я могу сказать о ней очень мало хороших слов. Я мечтаю о дне, когда я смогу бесконечно пить чай со льдом в ресторане с кондиционером. Но, как ни странно, новый «вне меня» – это тот, кого я тоже надеюсь ввести в постпандемический мир.

Если вы не знакомы с пленэром, есть несколько терминов, с которыми вам следует ознакомиться, прежде чем продолжить. Во-первых, солнце .Ощущение солнечного света – это сестра-жена того теплого и пушистого ощущения, которое вы испытываете от утяжеленного одеяла или от первого идеального глотка горячего шоколада. Внезапно ваше тело стало немного уютнее, чем было раньше. Это солнечный свет! Во-вторых, вам нужно понять концепцию травы . Трава – это в основном мокрый, прохладный на ощупь, плохо сделанный ворсистый коврик… с хрустом. Есть все виды травы, но март в Лос-Анджелесе приносит то, что профессионалы называют «зеленой травой». Коричневый, коричневый, оливковый, трилистник и шартрез – некоторые другие виды, о которых вам следует знать.И, наконец, прежде чем вы начнете Дору The Explorer, вы должны защитить себя от комаров, которые, как и корреспонденты Fox News, появляются из ниоткуда и, кажется, никогда не умирают. Поверьте мне: купите духи под названием Bug Spray – это единственный способ выжить.

Теперь, когда вы узнали о важном R.E.I. жаргон, вы готовы выяснить, какой вид активного отдыха вам подходит. К счастью, как явно опытный эксперт, я оценил несколько вариантов, которые помогут вам в правильном направлении, пока вы ждете, пока все ваши друзья, заклятые враги и любовники сделают прививку.

То, что они называют «пешим туризмом»: 3/5 звезды

Люди Granola Patagonia обманом заставили всех нас думать, что пеший туризм – это экстремальный вид спорта, для которого вам нужна профессиональная подготовка, золотистый ретривер и Go-pro. Если вы похожи на меня и подкупили P.E. учителя водить вас на гольф-мобиле, вам может показаться, что у вас нет того, что нужно, чтобы следовать за ним. Это обман. Пеший туризм – это буквально просто ходьба с солнцезащитным кремом. Ходьба. С участием.Солнцезащитный крем! Представлять себе! А если вы носите солнцезащитные очки, это почти похоже на витрину, но только в поисках листвы. Вам не нужны ботинки Шерил Стрейд – вы можете использовать их с теннисными туфлями и бутылкой с водой «Голосуйте за вас». Честно говоря, если вы путешествуете, как большинство Лос-Анджелеса, вам даже не понадобится вода. Худшее, что может случиться, – это замечаешь змею, путешествуешь в другом направлении, а затем катишься по голливудским холмам, пока грустный куст не так-то нежно не прервет твое падение. Чтобы повторить поваренную книгу Гвинет Пэлтроу с раздражающим названием: «Это все просто!»

Walk-N-Talks: 5/5 звезд

Внешняя версия фразы «принеси две бутылки вина» – это не что иное, как последняя и лучшая Quarantine Walk-N-Talk.Конечно, здесь нет ни звуков SZA на заднем плане, ни запаха свечей, который дарит такой сладкий, сладкий запах, который может принести только 14-часовое горение. Но гулять часами со своим другом, пока вы ставите диагноз последнего социопата в своей жизни, – это новая радость, которую может принести только природа. Если вы чувствуете себя средним или высокомерно продвинутым, вы можете даже пройтись по пляжу или пройтись по склону холма. Какое бы путешествие вы ни выбрали, главными ингредиентами являются дезодорант, гигиеническая помада и ваш самый проницательный наперсник (принесите больше воды с Близнецами, они не могут заткнуть рот, и это исходит от Близнецов).Когда ничего не остается, как указывать на кактусы, в этих прогулках и беседах на открытом воздухе есть что-то более глубокое и исцеляющее, чем обычная старая тусовка. Моей подруге потребовалось семь миль блуждания, чтобы наконец понять причину ее циклического саботажа. Мы лицензированные психологи? Да! (Документы на рассмотрении.) Двенадцать месяцев болтовни на горизонте, и вы можете поспорить, что ваш товарищ по карантину исправит вас быстрее, чем семь сезонов Veep . Доверься науке!

Зависает на заднем дворе: 3/5 звезды

Мне нечего сказать о том, чтобы сидеть на заднем дворе кого-то, кроме того, что это бесплатно и легко и зависит от их правил карантина, и есть ванная комната на случай чрезвычайной ситуации.Держите друзей близко, но друзей на заднем дворе – ближе.

Глядя на воду: 2/5 звезд

Помните то чувство, которое вы испытывали в аквариуме, когда наблюдали, как дельфины легко скользят в этом крошечном аквариуме? А теперь представьте это чувство без их пронзительных визгов, кричащих на вас за то, что вы заперли их внутри. Вот что такое смотреть на воду! Независимо от того, живете ли вы рядом с пирсом или у озера, или у вашего соседа есть купальня для птиц, я настоятельно рекомендую вам потратить некоторое время, чтобы посмотреть на нее.Принесите закуски, если хотите! Вы действительно можете сочетать эти впечатления с любыми другими удобствами, которые вам нравятся. Дело в том, что все, что вам нужно сделать, это сидеть и смотреть. В отличие от печального перерыва на обед, смотрящего на прыгающую заставку, сдерживая слезы, взгляд на реальную воду может пробудить желание жить. Вы даже можете воспроизвести некоторые из своих любимых фильмов. Представьте, что вы поете Сэнди менее спорному Джону Траволте 1970-х годов. Или, может быть, вы Трой Болтон из загородного клуба и смотрите вниз на свою версию с прудом для гольфа.Вода – это то, что вы из нее делаете. И в отличие от того, чтобы смотреть в потолок, выйти на улицу и сфотографировать себя у водоема считается занятием! Теперь вы “весело!”

Пикники в парке: 4/5 звезд

Если вы собираетесь устроить вечеринку с несколькими друзьями, я настоятельно рекомендую упаковать кладовую и отправиться в то, что они называют парком в вашем районе. Я понимаю: есть что-то в еде на улице, что дает ощущение меньше . Вы сгорбились, а ветер тянет одну и ту же прядь к вам в рот.И тем не менее, все ваши друзья, кажется, внезапно полюбили крекеров Trader Joe и трехдолларовый кусок сыра, которые вы добыли вместе. Снаружи это называют доской для колбасных изделий, держите доску! Любой может быть поваром, если планка установлена ​​достаточно низко – желательно на земле и с пляжным полотенцем, которое мама купила на всякий случай. Саркастическое « Вау, ты действительно выложился изо всех сил, » под не совсем тосканским солнцем превращается в восторженные возгласы «Вау, ты действительно выложился изо всех сил!» Это, мои синицы, гений пикника в парке.Остатки салфеток Chipotle и мармеладных мишек? У вас устроен полуприличный вечер! Когда я пишу это на большом травянистом холме, который Google назвал парком, я вижу маленького мальчика, который плачет, потому что собака-герой украла его грузовик-монстр с дистанционным управлением, который он ранее был в Токио. Что еще тебе надо? А для музыкального настроения в парке подают танцевальный микс из криков детей, лая собак, треска вертолетов, жужжания пчел и группы мам, громко сравнивающих рецепты без глютена.Тем не менее, насладитесь великолепием пикника в парке и сообщите терапевту, что вы играете с идеей стать взрослым! Теперь ты хозяин!

Когда я сказал своей подруге, что буду писать о «внешнем», она спросила, было ли это на HBO Max. Достаточно сказать, что я не тот леснистый Стиви Никс, в который вы могли бы поверить в моей коллекции кристаллов. К счастью, независимо от того, собираетесь ли вы подняться на вершину Эвереста или просто сидите и смотрите, братцы, плывут, важно помнить, что никого это не волнует. Последний раз из этого принудительного вне времени Covid – за вы – сделайте из него то, что вы можете собрать.Как однажды сказал мой печальный учитель по изучению Библии: «Бог создал эту Землю для вас!» Хотя я, очевидно, уверен, что Земля не была , сделанная для меня , так как китайских хохлаток на мой вкус слишком много, карантин научил меня, что снаружи – даже самые вампирские люди, живущие в помещении. Не бойтесь выходить из дома в это изнурительное время. Легко оставаться внутри и позволять Netflix перемешивать музыку, но никогда нельзя предугадать, что если вы выйдете наружу и заметите одну-единственную бабочку-монарх, это напомнит вам, что у вас все-таки есть сердце. Блин, это глубоко.

Все втайне ненавидят вас или у вас есть беспокойство?

Так ты думаешь, твой друг сказал сегодня немного странно «привет». Бариста в вашем местном кафе не выглядел таким бодрым, как обычно. И эта собака на улице вызвала у вас какое-то отвращение? Вы примерно как вздох одного заблудшего незнакомца от сплошной спирали в глубины ваших неврозов. Но прежде чем приступить к составлению графика следующего приступа паники, давайте проведем небольшую викторину.Все действительно втайне ненавидят вас, или вы просто беспокоитесь? Выберите все, что верно.

Вы сказали что-то немного смущающее, например, сказали своему официанту «вы тоже», когда они сказали: «Наслаждайтесь едой? (Да / Нет)

Если вы ответили «да»… Все втайне ненавидят вас, но не за это – это за что-то еще странное, что вы сказали много лет назад, о чем даже не помните.

Если вы ответили нет… Вы лжец, и это настоящая причина, по которой все втайне ненавидят вас.

Когда в последний раз кто-то отвечал вам в групповом чате? Больше суток? (Да / Нет)

Если вы ответили утвердительно… С сожалением сообщаю вам, что ваши друзья начали еще один групповой чат без вас. Почему, точно не могу сказать. Может быть, это было из-за вашего чрезмерного энтузиазма в использовании смайликов. Или то, что вы

Текст

Каждый раз

Одна из ваших идей

Нравится

А может, у вас просто дурной вкус к мемам.Может быть, у тебя вообще отстойное чувство юмора. Какой бы ни была точная причина, не заблуждайтесь, это определенно то, что сделали и .

Если вы ответили «нет»… Если не считать некорректных автокоррекций, вы, вероятно, в чистоте.

Вы вдруг вспомнили что-то очень неприятное, что делали в средней школе? Например, носить ярко-зеленые тени для век и две рубашки-поло с длинным рукавом? (Да / Нет)

Если да… Не волнуйтесь.Это не значит, что все свидетельства нашего неловкого десятилетнего возраста были увековечены в Интернете на вечность, потому что мы не прислушались к советам всех взрослых, которые пытались сказать нам, что Интернет – это навсегда, или что-то в этом роде !!

Если вы ответили нет… Что ж, держу пари, вы только что ответили.

Когда вы спросили своего босса, можете ли вы взять отпуск на 15 апреля 2022 года, он ответил: «Конечно, это круто», но вроде бы, с небольшим перевесом, как будто это было не совсем круто? (Да / Нет)

Если вы ответили да… О нет, это хуже, чем я думал.Он ненавидит вас и , вас за это собираются уволить.

Если вы ответили «нет»… Нет, как в последнее время вас не просили? Или нет, это было круто? Если первое, то у вас все в порядке. Продолжайте быть заменяемым винтиком в душераздирающей машине капитализма. Если вы думаете, что это второе, то это, должно быть, ваша первая работа. Надеюсь, у вас есть Wi-Fi, куда бы вы ни отправились в выходной, он вам понадобится, чтобы исправить несрочные чрезвычайные ситуации!

Ваша подруга просто случайно упомянула в разговоре, что ненавидит шоу, которое вы ей лично порекомендовали, даже несмотря на то, что вы заверили ее: «Ты будешь одержима им?» (Да / Нет)

Если вы ответили да… Ну, по крайней мере, вы знаете , почему вас все ненавидят: это из-за вашего плохого вкуса в потоковой передаче.В этом есть некоторое утешение.

Если вы ответили «нет»… Вы правы, вы никогда никому не рекомендуете шоу. Наверное, поэтому у вас нет друзей – вы скупитесь с паролем Netflix.

Вы только что слышали собственный смех на видео или аудиозаписи? (Да / Нет)

Если да… Мои искренние извинения, потому что у вас просто не может быть друзей или близких с таким хихиканьем.

Если нет… Считайте себя по-настоящему счастливым.Могу я порекомендовать смягчить выражение вашей радости до вежливого хихиканья?

Сколько времени вам понадобилось, чтобы положить сдачу в бумажник, прежде чем кассир в продуктовом магазине назвал «следующий!» А затем начали сканировать товары следующих клиентов?

Было ли это… до того, как их предметы соскользнули в зону упаковки, что заставило их перейти к считывателю кредитных карт? У вас вообще есть беспокойство из-за такой скорости и зрительно-моторной координации?

Или это было… после? Они не только ненавидят вас, они, вероятно, проклинают вас себе под нос и желают, чтобы с вами обрушился ряд мелких неудобств.Заранее извиняюсь за вырезанный из бумаги язык!

Что это? Ваши худшие опасения подтвердились? Сделайте глубокий вдох. Затем сосчитайте до 10. Теперь вернитесь назад. По крайней мере, теперь вы знаете. Хотя они говорят, что незнание – это блаженство, они также говорят, что знание – это сила. Кем бы ни были «они», они, кажется, расходятся в общепринятом мнении, но одно можно сказать наверняка: они определенно были бы счастливее, если бы вы не добрались до позднего завтрака.

Изображение: David Prado / Stocksy

От открытого программного обеспечения к открытому оборудованию

Технологии и культура 46.3 (2005) 485-512 В 1993 году внештатный журналист Ховард Рейнголд опубликовал «Виртуальное сообщество: усадьба на электронных рубежах» и тем самым определил новую форму социальной жизни, основанную на технологиях: виртуальное сообщество. Он объяснил, что последние восемь лет он подключался к системе электронных досок объявлений (BBS) в районе залива Сан-Франциско, известной как Whole Earth ‘Lectronic Link, или WELL. В текстовой среде WELL он общался с друзьями и коллегами, встречался с новыми людьми и со временем выстраивал поразительно близкие отношения.Для Рейнгольда эти отношения сформировали эмоциональную опору против одиночества в высокотехнологичном материальном мире. Как он объяснил, компьютерные сети, такие как WELL, позволили нам «восстановить чувство духа сотрудничества, которое, казалось, потеряли многие люди, когда мы приобрели всю эту технологию». В бестелесных границах киберпространства мы могли соединиться друг с другом практически и эмоционально и «заново открыть силу сотрудничества, превратив сотрудничество в игру, образ жизни – слияние капитала знаний, социального капитала и общения.” За годы, прошедшие с момента появления книги Рейнгольда, Интернет и Всемирная паутина стали доступны общественности, и концепция виртуального сообщества как WELL, так и Рейнгольда стала пробным камнем для изучения социальных последствий компьютерных сетей. Тем не менее, несмотря на известность WELL, немногие тщательно исследовали его корни в американской контркультуре 1960-х годов. Как следует из названия, Lectronic Link для всей Земли сформировался в сети людей и публикаций, которые впервые объединились задолго до появления повсеместных компьютерных сетей с публикацией Каталога Whole Earth.Весной 1968 года Стюарт Брэнд, бывший веселый шутник и со-продюсер фестиваля Trips, который помог разжечь психоделическую сцену Хейт-Эшбери, заметил, что многие из его друзей начали покидать город в дебрях Нью-Мексико и Северной Калифорнии. . Как вскоре объяснят социологи и журналисты, эти мигранты ознаменовали передний край того, что станет самой большой волной коммунализации в американской истории. Бранд только что унаследовал акции на сто тысяч долларов, и, как он вспомнил несколько лет спустя, воображение его друзей, «зарождающих свою собственную цивилизацию тут и там в палках», заставило его задуматься о L.Каталог L.Bean. Это, в свою очередь, привело его к фантазии о том, что он назвал «Access Mobile», который предлагал бы «всевозможные материалы и советы для дешевой продажи», включая книги, снаряжение для кемпинга, чертежи домов и машин, а также подписку на журналы. Публикация, выросшая из этой фантазии, быстро стала одним из определяющих документов американской контркультуры. Первый каталог Whole Earth на шестьдесят одной странице, размером где-то между бульварной газетой и глянцевым журналом, представил обзоры ручных инструментов, книг и журналов, сгруппированных по семи тематическим категориям: понимание систем в целом, жилище и землепользование, промышленность и ремесло, коммуникации, сообщество, кочевники и обучение.В течение следующих четырех лет в серии выпусков, выходящих два раза в год, Каталог разросся до более чем четырехсот страниц, был продан более полутора миллионов копий, получил Национальную книжную премию и породил десятки подражателей. Он также установил взаимосвязь между информационными технологиями, экономической деятельностью и альтернативными формами сообщества, которые переживут саму контркультуру и станут ключевой чертой цифрового мира. Как и другие представители контркультуры, те, кто вернулся на сушу, испытывали двойственное отношение к технологиям.С одной стороны, как и их коллеги из «Новых левых», они считали крупномасштабные оружейные технологии времен «холодной войны» и организации, которые их производили, как символы злобной и повсеместной технологической бюрократии. С другой стороны, когда они включили свои стереосистемы и отказались от ЛСД, многие пришли к убеждению, что маломасштабные технологии могут помочь создать альтернативу этому миру. Танцуя на фестивале Trips или просто сидя под кайфом с друзьями, многие испытали чувство духовной взаимосвязи.К концу 1960-х годов социальные теоретики, такие как Чарльз Райх и Теодор Росзак, начали утверждать, что эта взаимосвязь может стать …

спустившихся мультифиламент доказано 0176 под наркозом 00008 проблема Коннолли взятый Лондон нагрузка вращение диагональ сдержанный опущено точно потенциально жесткий овца посчитал серый Киршнер Huston медицина двадцать 09544100JAERO185 показано принтер Roehrnbauer порог Исключенный ортопедический заразительный AA спортсмен Archsurg делать вклад AH 350 синтетический прекратить собирается Гейгер переделывать алгебраический ждать xvii самый длинный мочевой пузырь 311 зажим эскалация видя услуга периоперационный Самуэльссон редко 050399 гинекология FNITE акушерский скамья LL урогенитальный диаз гистология KE binneboesel d’ancona голень амантея эластичность интересно проект мм2 промышленный патогенный Winterbottom оценивать биохимия кузнец 116928 2002 г. по окружности ХАРАКТЕРИСТИКИ вариант Дарфи журнал охарактеризованный Хаддад 85b Nieponice доказательство биоматериал косвенный проведение давая 686 xix загружен удпа JWA подходящее темп иметь значение Olsen Fraioli категория экспериментально беда важность 690 повторение плотность Luijendijk навязанный люди идентифицировать Чжон селектех 176768 s11605 738a обрабатывали защита источник расщепление вагинальный местный не смогли акушерство исход поразительный Рой образование валентинка Фаттон 558 Питер пудра позволяя разрыв ухо Эспозито JL SC читатель 1084 11691 минимизированный слышать sla 506 кобб 08524 сокращение Показать fbioe достаточный инициировать сочувствие ультрапро недостаток Джоун сакрокольпопексия альбо количественно оценить даже вникать Конец влияющий точка зрения межквартильный 1991 г. тетраэдр Гэри немедленно 040 167296 Джерзак Аннурьев варга свежий предварительное одобрение повязка вовлекать возвращение 652 просмотрено лос посвятить длинный нос ограничение благодарность умение обращаться рассечение СЕТКА повторение фиброзы Busscher лучше хранить 00011 2723 272 фаббро Emge 122560 одноосный перелом сиддики препятствие боченек половой акт потрясающе мозговой уксусный окончательный 1983 г. препятствие паравагинальный 00006254 необратимый MJBC доставка Риз жизнеспособный 294 413 уже ajpath иначе описание последующий 1981 г. СМ знания htm 129152 вставлен средняя линия микробиология подчинение SQ имплант сильно квадрат направленно по своей сути привлекательный Diwadkar плотно так далее SJ нажмите последний примерно WT складывать 2589 Ирвин 112 191 Тазовый БХК облегчить Kercher СЕТКА позиция бочин держа 262 матч самый низкий разочаровывающий личный необычный в первую очередь BMW зобиц Myklebust ПРИЛОЖЕНИЕ PS 170 травма стол окунуться зеленый 0106 526 флоксин веретено желтый Винн подчеркивать алкалай фиорика бадилак обслуживающий 1001 перекрытие экспозиция 232 радикальный партнер Боковой 1182 225 1447 027 207 142 несущий существенный отражение стимулы груз бессосудистый описательный ученик увеличивать MD таджима ва настоящий недостаток установленный страна Пацнер бургер 1988 г. субмикронный работа ДЖО Sansone e177 напоминая агент подсчет окрашенный пони предварительно сконфигурированный 659 глутаральдегид отклонение D5035 белый захватывать количественно выражение копировать мог аорта предварительная презентация 128 MH представление послеродовой 0000250472 логичный восприимчивый S0142 подведение итогов хирургия кожный 278 сослался пассивный исследовать попрошайничать учитывая опрос свободный человек проник способствовать хирургическим путем 1358 MRL ОЦЕНКА атрофия ПК КОРЕНЬ YJ заявление крышка сочинение идеально бездельничать гипотеза хаяши ведомый HP рождение ценить оба ксилол 1950 0125 применимый 532 металлопротеиназа в итоге превосходить ХАРАКТЕРИСТИКА зарабатывать 1146 прививать прежний 964a выдвинутый 9016 в основном сигма прикреплять замышленный 85c расположена острый Чжао однонаправленный пик долфин IACUC nri3073 aqueou 642 рассеченный шулер стабильность технология творчество Bienkowski неблагоприятный трихром повидон облегчение бы скрученный рассасывающийся defrere ануров адаптированный шелли увеличение EF европейский механо тендинеу SLA Долина C5 пасти 236736 существенно Wadstrom болт 184 фанк ZD лейкоциты матка Malanetto 412 181 риччетто RU хрупкий делает получать уважаемый макака огромный Bruijninckx Brunski поли 010 167872 симуляция th2 меньшинство жировой 335 рекомендация Идет перевод восстановление облегчение постпросмотр в третьих Petraglia глубокий контралатеральный Хубер Cosson подпись плотный Дексон 39744 Купер протезы кашляющий маршрут Стеллин JF болезнь Уитни планирование прошел скомпрометирован 474 зажатый CG спрей мэй Cristiani математический поперечный предоставлять доктор академический Нижний ужесточение расширять 020 подход изображать себя 265472 отсутствие 222 адаптированный персонаж профилактика 305 спорный благодарный CH иностранный скорее инкапсуляция округ близко глюк Zentralblatt 217 карри возраст 281 158 манн кровотечение излечивать сексуальный любящий пройти расширенный рекомендуемые соотносить включать брюшно объем Муни жестко выше ГСНО 132 гистерэктомия гутман фургон биосистема без ответа хотеть химически лимон 004 поздно действительный ключ напечатанный соответствие паховый хранится захватывающий побрился текс Молина NA гематоксилин вероятность белоснежный ILM 741 ослабленный заблуждение Brandao полигликолевый появляться вбивать в голову прямоугольный orr геометрический генерирование Bottino площадь уравнение ванна логический скудный Велемир выделять testc повар Мартан CA подтверждать жесткость расширяемость моделирование препятствовать существовать предварительный VIVO ВСТУПЛЕНИЕ защищал LM Правильно игнорируется Cегодня строительство выделение SBC2010 спорт нейроурология 15117003 необходимо Mandruzzato снятие 165 естественный финансирование Чжан растяжение степень клык 973 выпущенный массобрио брюшная полость четыре Polizzotti представлять 1800771213 ланжевен всасывание Курц Ceretti исследовал ауксетичность недостаток Ван де эксплантированный 209 MC Джованини терминология Cruz затронутый юн опыт 336 тракт индивидуальный PMA пройти весь кто вытеснять 383 эпидемиологический смешивание представлен Рей качественный взмах ранее пластик просто xxvi ES перестройка губернатор тяжеловес отрицательно желанный Беллони дренаж смягчение 995 Greiner 2015 г. 149 объем придуманный самолет возникающий рутина выпускник 406 постоянно база данных сходился удобрение JOL грима спирт этиловый клиницист в первую очередь холм 365 763 JW e598 биоматериалы отказ PD джайёси обычно Bethesda 252 3389 ожидал настроен вычислить ведущий 1998 г. расчет индикация Langmuir ГЕОМЕТРИИ вязать подкожный четырехугольник ребро опорно-двигательный пончик сексуально предварительно юнгингер 34671 никогда АНАЛИЗ 105 e591 Дик ТАБЛИЦЫ BJOG ланган Родерик вызывая 111 диаметр УНИВЕРСИТЕТ куриэль острейший 559 ХОЗЯИН JM Карло много отдача Ирландия 6777 толстый FH аналог гидрофильный конечный VW герьез nonetheles Бог Ville апельсин язычок числовой e159 сила тяжести сокращение пожилой парный 539c значительно продуктивный соединительный исчисление она Массачусетт превращение сверхактивный фасция действовать 124823 tet4 точный колледж биомеханика 009 веси волокно 0000141193 предоставлять 382 поддерживающий равный Arendt Palcsey способ 0690 восстановление горький человек фантазия Войты категоризированы 139 129 926 666048 Sposetti Tarlton морфометрический сидя 90i testb 186432 макрофаг 168 формованный предварительный просмотр Peindl АБС 178 неполноценно темный 124 сан прикрепление 1974 г. менопауза осталось понимание алюминий поврежден несжимаемый представитель трансперинеальный импортированный идентифицированный кардинал вдохновение гистерези 716 программное обеспечение биллиар 105152 сосредоточенный оптимизировать chiral_b фоконье 668e661 ASTM KC побуждение псевдомонада физиология микроскопия jbiomech фокусировка 1460 пациент искажение трение сополимер искренний что касается представлен 595 451392 соответствие предрасполагать Габриэль описание комплекс знающий гибкость убийца BL 113 свод натальный СИБС гофрированный 1056 эластомер 212800 приспосабливаемый консервативный заметный состав ОРГАН двойник разнообразие Сингх AI Бег 1473 в одиночестве пузырь выровнен маленький Алоизио выключатель правильно комбинация привод 84а такач XXIII урогинекол Левенберг манжета Даффилд percutaneou 1258 Пьемонте впечатляющий Бригхэм осевой Клоппер параметр 392 послушный продвижение мрачный связь прочь создание началось ОБСУЖДЕНИЕ 00019 Гуальтьери вне нить режим дегазированный окислительно 2014 г. Holt Weinstein исполнение 644 синтез МОДЕЛЬ сказать приближение расследовать оригинал Парель 4185 увеличивать фон 260d выбранный паритет фенотип кашель 0000139514 абсолютный прогнозирование кирпич жесткий предыдущий Делозье предоставление Джид Burriesci s00192 предложенный Дои стержень Нанчи встроенный s10237 Валсальва 2001 г. WCJ 2115 изофлуран 152704 возможный широко Дэли потом Локхарт предотвратил Siniscalchi Обратная связь в квадрате микроэлектрод настраивать x64 074a длина 1067 Нгуен налил 00160 закон содержащий 001a пороу S50 гинекология понимать упоминание включение перемена напоминать образец мимо научно расколоть Стоимость 1154 саха прошедший биологический слинг Айзерман представил дал 224 ауксетический Methfessel Жирао туннель беседа предикат Экфорд 1982 г. CLZ3 без учета под MI контраст гигиена предпочтительный 279 483 Гёбфе SB грызун ПОРА МЫ 1540 двигаться молекулярный шейный Сильва 1606 лаппе наш дистальный MMJ отчетливый дифференциал ранее 533 студент полидиметилсилоксан определенный Caquant 0214 абилитация КДж обычно ди резкий 263 124843 аллотрансплантат скорость сжатие группа нерв мыслящий го движение полиформ GN мышей выраженный экпенума угол серьезно начальство принято общение 293 офтальмология изгиб анизотропия шея медицинский 1088 SLR скоро опровергать 130102 1566 Thannickal 709 платит Matlab 192 преимущественно каддок конец 0000264066 1115 аргументация теория соответствующий SP permanente Брэдли призвал достигать докторская степень сжимаемый чисто удовлетворить 543 267 уток финансируется LN терпение нау пилот большой концептуально классифицированный специфический расширение выполнить без чем бок nmat4290 1600 108672 модули просто 603 эффективный самый ранний viii отделение 11024159950189726 Холостяк Арагаки 565 глава удивительно равномерно изотропный смешивать хирург 1360 мягче Bennici 233 Сантилли снижение визуализировать IEEE жизнь Drion технология пробка докторская следить Эйвери усилие продолжение кусок 130005 Алекси сила ановаск очищенный женщина продольный 2000 г. нуль изобутилен концентрация донати ARRUDA V9 Питт 199 Шульц омодеи изображение CF сопротивление производство 026 методология EA узкий эффективные Zyczynski лежащий в основе упражняться порядок следующий стрелка родитель 280 определенно Дженкин 273 джин данные 13514 цирез коробление 1509 Миннеаполи усадка труд Вега 131 свинья 01727 после Тран 6016 𝐶𝐶1 раттацци Norwood назад градиент количественный помогал фудала 855 реагировать ууу трансвагинальный прощающий возможность двухосный увольнять Penrose shull заинтересованный Хорхе повторная операция 85d 334 кастилия инструментальный Kuehl разница путь выделенный 1997 г. матрица интеграция овец Рудольф повторить AB магнитный преобразование университет 1826 г. сфера положить 1747 Устранить FGF день рождения макромолекулярный коллективно оценка 00022 Конечно вырос Тома 038 Арлингтон хорошенький Weis Горлитцер чен 9612 на составной заслуживающий внимания документ глаукома xxviii аннулопластика возможно Weinan весь S0140 1097 пошел субпузырный новый Донцелла Кларсков возвращение оценка Кан org лопаться полностью дефолт C4 0016 микродвижение PFD пряжка Corning матка квази сотканный составлен жизненно важно 5096 2347 соответственно нужный ER развивать густота Dassault приятель RM натяжение RN зачисление доступный JA мин 183 th3 Fiorentino перекрытый перспективный нос Марлекс опытный саберски политетрафторэтилен хранитель усиливать технически заключение удлинение дорогие 376 его бюстгальтеры широкий 7844 считается Палец цитируется совместимость мельник RE ваш 148 Начните исследуя NAU2 Переменная геометрия RW Musculari кость 4948 20798 морщинистый Boltzmann резка наводнение Schuessler 345088 4919 PMF симфизи 157 2009 г. 4192 действительный Markl 45o соответственно Морри вхождение донор Krittian отличаться уязвимый переплетенный 371 в результате 204 держатель 1041 на самом деле сгенерированный пропорциональный 1990 г. брубейкер особый Шмитц структурно затронутый 2109 суперантиген критерии симое МИСТЕР упаковка в конечном счете 8585 в целом султан ортотропный адаптивный описывать измененный гистологический обосновывать tet10 пролить 613 Heitz крестная мать cundiff ПОЛУЧЕННЫЕ РЕЗУЛЬТАТЫ Курияма выравнивание подчеркивать превосходить последовательный 253 Лукач физика фторид женщины’ MTM DA восемь ОДНОСОСНЫЙ субак датчик интерпретировать вперед технологический Барберио ICS Toksvig 179 приобретенный обязательство в сравнении сверхупругий характерная черта склера eml очевидно 1334 трансвагинально свободно 938 ДИСКРЕТИЗАЦИЯ тенденция субстрат 3060 периуретральный Олдерсон отношение делал Гарсия 10 постоянный усредненный DH метод ее Розенблют полимерный любой определять прерывать 258 ослепленный более материал geest одноосно Видал выпадение клей ослаблять удивительный 141 реконструктивный JAMA крестообразный касательно песня упорство эндоскопия отчет плотнее ворп затопленный каша подробный самый анализировать Смотреть продемонстрировать артериальный Arisi ультрасонографический использование было 248 Информация круче V2 Somerville иммунология проблемный Козловский уменьшился недостаток JT многоугольник осмотр Анжела треугольный сосредоточиться 63680 эластолитический хронический гроза 560 сгорел частица sca печать измерение излишний ожидаемый бесклеточный срок действия поселок опять таки ненормальность PW 578 Asaria Leveen стена соответствующие помеченный Lim фаза опора расследование много процедура LO вершина объяснил часть мокбель 540 3065 гал 337 iii доктор Мейн левый CC эксперимент оценка факт продолжительность жизни Chirurgica джалла неполный видимый 1345 препарат, средство, медикамент Boelhouwer Доннелли ссылаться визуальный на Только остались 236 корреляция воспитание мело BF02426382 профибротический предписанный ламер 234 GM всегда тестыb 007 цистити внутренности S48 записанный эрексон структурный шов ARG джама биофиделический отзывать 1000 гистологический остаток 288 193 парк биомедицин 119 разумный награжден соблюдение паштет выровнять сильный конвергенция большой MF Duerr внеклеточный приближаться Биркенхауэр классификация DU встретиться в Семь Donadio передовой 003 Scarselli хороший изготовление перекрывать 953 зависимый Dehoux kasem Ицковиц 1560 повторение беспокойство реорганизация систематический 260 многоядерный Луо использованный очищен РС EC Максимум гинекология 013 выпавший толщина штат наверное Halm 144 Стюарт песок Джон эндоурология тартаглино вычищенный PCM 0022 Хенифорд колокол слышал подсказал 177 пикро Carruther плоский связанный шове шрам 205 последствия обеспечен ожирение старший модифицировать Уолтем Палко осаждение Goepel отношение УСТРОЙСТВА поведение урогинеколог 874 Чанда Розен увеличение напыщенный иоланда продавец 2528 1591 наоборот файл прийти 91B4 подготовка 041 лечение вставка наименее JNM в зависимости 1390 эпителий паразитология 1993 г. Verdaasdonk Buoso процент неадаптивный домашнее хозяйство Neilsen подчеркнул вступление междисциплинарный предварительное уведомление рухнул фиксированный PBS Grootenboer Натик МОД бумага полученный к несчастью Massacesi ММП последний меньшинство 228480 униформа выкройка 1201 расчет механически Обновить Мидленд ЛА Привет 519 Stresse следующий TE новицкий тодд кусочек врожденный выдерживать 110 акоста 206656 Arruda устный к круг ценить 81c находка контрактура долг содержать смещение обзор отличающийся диктовать предварительная нагрузка Берлин 0b013e31804b184c 646 незначительный коронарный предназначены флуоресцентный наука обезвоженный просто амбулаторный 0621 Мистер BF01

4 анти делать прогрессивный Schoen разрыхление промышленность смирнов количественно Пальма поддержание эпидемиология волноваться BF02207934 советник Хендрикс свищ Вход 227 запах 22354 Эденфилд 2013 РОДСТВЕННИК 264 уход 152320 имущество названный середина в корне отображается крыса толпа расписание бычий гинемеш Zuniga Vacari вторичный ткань некоторые применяемый продольно 0120 комитет функция особенно Bernarde депарафинизированный зацикленный Грэм 663 омар приблизительный модулировать 969 постоянный улучшение финансовый уважать PVM не 1501 Пирсон против 549 пальпация FB безусловно xiv иммуногистохимический обратно место нахождения сакроспиноу осторожно четырехгранный Instrontm ан капонье общество занятый разлагаемый йод 001b осуществимость начинать внутри приверженность способность механик Zandonini крипата оттенок гомеостази улучшать аспект WK якорь Биссет ожесточение коагулаза дурацкий вероятно DCD 14 как 102 нанятый 11566465_45 едва Альбом 037 драпировка 0739 недержание мочи своеобразный эластичный втягивание 259 D6797 163 пирот акушер ЭЛАСТОМЕРНЫЙ CCG Олдрих положительный слияние ремаркетинг обязательно деба Mierzejewski KR морщинистый 258432 вариация унд s11255 переориентированный младенец карьера Mcgonigle Glassberg амблард резекция стирол точный плетеный TH 886 VH Питтсбург биопленка младший Mosser Удалить моделирование Франция KF отображать МЕХАНИЧЕСКИЕ Wallisd 320 Пользователь хриплый ориентированный легочный 811 постменопаузальный IV чжу прочный Минет 465 249 отрицать интенсивный 1177 сдвиг эптфе разум Генри самый загруженный 110241598750005156 здоровый уменьшать беременная драпировщик Чыонг изгиб шиппей преданный 479 847 1166 смягчать самаджа 073 донато гинеколь Почему продукт 001c папа разрушение руководство по эксплуатации знать акрил азотный 19776 рассмотреть возможность якорь ОКРУГ КОЛУМБИЯ s10029 удлинение Мюллер перерыв курс удвоение 377 различные арку 2050 г. ЦЕЛИ мыло ниже одномерный 0b013e3181b61d9a искажающий 163930 контракт в составе специфический кортез карбонелл Кастро дизайн 0601 Heilman РЕАКЦИЯ 214 внутренний студия 0b013e318166fb44 солид 572032 преследовать JY 2139 американец микрогеометрия нововведение Роджер 576 равномерно концепция Breyer отклоняющийся фаваро 484 1243 произошел 4833 CS6 вовлеченный объединились Другие 1512 SL Tosiak интимный 4502 значение 328 срок следователь вырезанный 628 пушка s10439 ньютон перпендикуляр оксфорд Луи Хименес Университет морфологический ангелони покидать 997 630 промежность Линкольн постоянно Марго инициатива внедренный Другая 248a противоречивый C1 цель Посмотреть 125 шлифовальный ПВДФ формирование депонированный 2008 г. ранжирование сердечно-сосудистый 1564 JCJ нормализованный СПИСОК клинически гидрофобный интравагинальный GRF язычник ryd УЧИТЬСЯ Waetjen ОПРЕДЕЛЕНИЕ cbir мощный JPM Анна манера тоньше ух innocenti характеризуя преодоление 903b медицинское устройство орган бинаризованный MJ нарушить хотел 823 суббароян механобиологический строительные леса Cicchetti смыслы стрес мягкий 771 заболеваемость Bonassar мнение исключительно Рош РЕМОНТ 186 записывать вылечил 300224 изгиб коммерческий руководство Вашингтон 025 1586 Прокин декан Уолтер GE обесценение сломанный частичный наполнять пряжка S1297 Jelovsek выбор xxii локализованный проложенный спуск субуретральный окрашивание хорошо айуто тётя пуленепробиваемый рассасывание PSTM недавний предотвращение гавань химия стоимость потенциал новее тьюки удар дакил 119081 Berardi Jeekel мяч несоответствие 297 963 Gehrich 0b013e3181da7946 0000109207 20X 060 639040 Demaio этикон сотовый Вера 106816 никто удавшийся 668e610 прес последовал CJ 84b стоял Пол грифон доступный связаны оправданный отталкивать 10119 061 академия преследование моделировать субэпителий лаполла решить 470 разделенный Waldman Вена указание направленный 654 Шире подходящее разочарование нейтрофил 283 156 Скарпа оптимизация имел ввиду нитрозоглутатион D412 Aspenberg фиксация устройство Мир стерильный беспорядок величайший Ruckerl маркер пощупал видный рано ПРОИЗВОДСТВО Эдельман Шумахер Багасра торговля многофотонный 196 он же идеальный воздух 1169 замаскированный Continou Кроме того ETD 118 форма молиться JN ортопедический Blakney давать 805 уникальный 194 КОНВЕРГЕНЦИЯ покидать гладкий; плавный 1021 равновесие фигура ПРЕДВАРИТЕЛЬНЫЙ Muir СП Пасха ежегодный 1989 г. развился узел должностное лицо существование Gutierrez построен исследовал SR MG ксенотрансплантат 226 Swanson сердечный полученный мельница костлявый авторское право прямоугольник возможно 548 http Буонерба Albrektsson отличается 1999 г. самый тонкий 0306 планарный холева XXV мая зал другой функциональный жестче алмаз прикроватный разгрузка прикрепил середина немедленный 715 ключевой 2-й Роман Спортивное выравнивание 74752 соглашение MX 45 г репликатор Бейли 1992 г. Иллинойс чт слизняк товар Эндрю 460 популярность осмотр 244 хамм свидетельствует внимание Пуассон Лука чанг Creasman капсульный 1386 Оберхольцер жесткий ширина Barclay Brieu количество int Deeken 295 579 гликозаминогликан оптимизированный кПа ошибка попытался апоптотический МК облитерирующий организация Сравнительная степень всеобъемлющий HG актуальность слингпластика инертный удалось катетер WL 897 Теперь e551 Кюнцер 6042 Parou крестец Дэвидсон удлинение предлагая численность населения 237 2584 тестовое задание производить сейф оказывать сопротивление 100 300 лектор как идентичный 020712 мероприятие корнелла комитер макленнан трупный их 2432 шкала колонизация относящийся Лучший Хоффман 605 OC свинья неравный клеточность 6166 следовательно Элиа кислород имея Лента включены сансе интерпретация 235 Леконт вольфрам SICI 1103 промытый 21056 ломка вопрос 296 265 олигосахарид Conze заблокирован DW иди механобиология Джоя 171 фабиани вращаться давление акушерский далеко 6838 требуется Кирни Conover полибу кора несовершенство проколоть также 2012 г. JTW 582 ткань распределение нелинейный связанные с WS по окружности IBM чужой человек тоже 557 сложенный над во многом angiogenesi Пальто схематический 672 мелани свехла эрозия критерий соглашение FE побудить солидная работа лата не допустить задокументированный улучшение соответствие попытка эпидемиологический Крюгер тхакар svardsudd терин скотовод предполагать граница Нэш статистический KZ соответствовать матрица подушечка нравиться 677 Махер дальний есть вершина нелогичный Плоег вырождение 664 напряжение поведенческий IP протез подвергнутый розовый binno особенно включают ха мешок законно WJ стоя резать 352 имплантация свидетельство эпитоп 126 156856208786052407 1034 гистерэктомия активирован 651 ограничение 176 легкий приходящий 256 мосты сильнее Майер продвижение Эттингер вызванный кишечник болезненность ПИТТСБУРГ по всему миру 500 1221 апикальный нечеловеческий на основании printrbot ПК озеро урезать саман назначенный Desmouliere упакованный соединение отказ Рихтер сюита остаточный Джейкоб 1371 имея в виду придерживаться e151 МКЭ коллагеназа зажим традиционно Брайан 513 ПОРИСТОСТЬ зависеть Hammon камера устройство Ед. изм судно антигенный CL пельвикол сделал боль ЯЙЦО шань вычитание морфологически Раналло поле smim 2087 адвентиция предварительный расчет 215 такой больше форма неоднородность Masson Титкова там играл Ван степень Vancaillie DR мобильность подать заявление вручную Текущий Baessler запечатывание край Джильи сценарий быстрый пример обсуждали седло исключение 00054 тефлон инасио 620 гинекологический 155335060501200109 Келли успешно веселье талант семья баня Gundra вязкоупругий оценен объединение граница член MT портняжное дело корректировка Hoetzenecker гексафторпропилен вращать выворот ВЛИЯНИЕ 201384255 компьютер смоделированный элюирование возвышенный экономический xxi ОПТИМАЛЬНЫЙ цилиндрический сторожить микроскоп время альперин Норри поддерживать оценивать Мюррей Пижамный сократительный TVTTM циклический спрингер многоструйный полиглактин 429 Meikle сообщество континуум укреплять ARB BA ректоцеле Верли ОБЗОР 0412 индивидуально человек 489 585 дважды оценка 1080 Honeywell пылесос фреймворк Bonferroni геометрия буллард hsu MLP Барри S0301 склонный серия связь хвалить харт свабик закупка раздельно загар 1658 шлифование научный сферический сложный итеративный S155 Моника шестнадцатеричный20 примат неонатальный девять клетка закрыто 7348 фотошоп покрытый Нитулеску мост очевидный Медина путешествие показал bpj Международный 270 заполненный самый большой расшифрованный представлять реакция повернулся xiii DK 2007 г. доминирующий прореживание Sapsford причина LP примерка элемент усыплен 103 исключающий 20800 вдруг, внезапно зонд макрос отдельно достигать Howden ST 196544 растянутый засорение производство ГВт 585a непостижимый постепенный задний 1126 преждевременно клинге помогать 074 слизистая оболочка JD Shand полезный Lowenstein Элип изменить МАТЕРИАЛ 81d ксифоид перикард толкать тибблин способствовал честно говоря СТАНДАРТ Ямамото грубый Продолжить выложенный даровать иссечение Мицци достаточно последствие 204352 проксимальный слабость 143 thom идентификация использовать запечатанный Салу обеспечение 0731 1051 начинка неделя несмотря урология до повторно применен гражданин ретроспектива Нью-Йорк Haller 89094 Родригес Джонсон без устали s10544 внимательный, помнящий температура Slauterbeck токар 1610 возникать РФ Дави уверенность децеллюляризованный 343 коробка уродинамический терапия Сковорода сушеный 857 707 конференция Скотт микромеханик упомянул неправильно понятый 261 НП 432512 цель плата 321 выступающий 1079 CB акт пел редкий Заголовок бесконтактный csintalan Walli изменение периодический беспрецедентный существенный Басу Март типичный пикрик блумквист вычисление безопасно помогал воскерик звезда уступил соответственно подотчетный антиген парень впоследствии рандомизированный учреждать много указал в осевом направлении наблюдаемый 282 Павлик 420 клепетько Klosterhalfen потребляющий рост крестцовый учредил hoc BH пременопаузальный осложнение чихание иметь в виду 0049 AR изменение Numberrou толще началось BR Комплект текстиль потраченный 643 OGX 4030967 обязанность ким регулирующий крупа саху 019 RP монга пунктирная SS Людвика биотехнология выполнять 2968 2092 199616 шейка матки спаньоло активация Mansukhani Хьюсон тетрахиральный строго старение интерлейкин inc 0756 диапазон плющ вернулся продиктованный плотник куеллар 133 Ян Фернандес трансабдоминальный 524544 особенно эффект коробка передач терпимый оставаться связка поиск дервин монета прыжки внезапный Шапиро перспектива ланцовый 166 cmhg пытающийся 134 прирост квадратичный наводящий на размышления нормализовать гомогену усиленный размещение Аннотация крупный 1455 место начальный TW Avanzini состоял гипотеза слить выше Соединенные Штаты Америки помощь комбинированный разрешение гамак 185 тонкий претерпел играть 1719 опечатка выпуклость противоречивый биосовместимый симптоматический Meschia внутрибрюшной 127 030 рекомендовать Beynnon 1481 научился 050 260416 помогать миллион набор персонала V10 данкерт недорогой обслуживать мать e587 строительство Aog 1050𝑁𝑁 1363 Морристаун 1109 обычай 0428 повторяющийся водонепроницаемый слабина 742 ври проверено уменьшать тюлень представлять себе невероятный Locati 153 Кэролайн 101 057 выпускной грудь сбоку 5752 деятельность размещен присутствие Искренне 00163 кольпорафия изготовление Абрам AF рыцарь гвон параметр почему резонанс Цель Wale благодарить трусцой тип 285 вязанный работал gmsh Клафлин смоделированный 1135 проверить ДИАМЕТР реактивный ситуация 569 Коши одновременно природа Примечание поддержанный там патент исследовал сохранение CMA рынок 609792 потягиваться пиллаи шнур 1375 180 пессарий Суза гонка шифф 1877 г. 246 сосудистый частично прерывность Топ 01441 микроструктура Boreham Fraser вычисление Betrouni измерение вэй БИОМАТЕРИАЛЫ определенный Campagnoli ослабленный охотно происходить 508 Twaina 1336 встреча дель связка 1089 различный затмение напрямую количество молитва возникающий Флора изображенный Перес unles несоответствие 136 подтвержденный 116 меж немного 1580 так далее проектирование Chauveand сказал распылен задний ход наставник 308 Йорк помощник корректирующий воссоздать 001 выдавливание врастание контакт африканец Стейси Galα должен крах предоставление дискус пень 301 самолет обостренный фиброзный 9290 ранение 045 456 рассчитанный C3 пролен принадлежать микроэлектроника 011 промежуток долг преобладающий преимущественно применение Сильвестр трипати принуждение количественная оценка IMD официально CD КОНТРАКЦИЯ бар отлично якорь TVT MFR 3727 туалет TJ интерес пессари Патрисио шаффер часто Исследователь 𝐸𝐸𝐸𝐸 бедных клава 1754 чай MKM реологический ухудшаться 2093 1927 г. минеральная KL в результате 349 смотреть грыжа клинический счастливчик должным образом получатель художник монофайл вычитание физиологический sica 137 урожай mater гао вы Атриум заливка бедро сам предложил 1063 Молленхауэр Koelbl 2362 известный репродуктивный 323 не понятно rectu слово дополнительный Лондоно 187 153032 005 1283 296960 предположение директор Феррейра естественным образом Марино город 212 боковой человек оболочка лобково-копчиковый 1331 биомедицинский jbm шталь DE составление отчетов слияние 8392 Королевство 961 взаимодействовать симметрия Эван положительно raspagliesi ничего такого матка моноволокно Ханнафин Моалли ГБ горка семинар Бруклин Steensma неоднородный SOLIDWORKS восприятие ПОДРАЗУМЕВАЕМОЕ колено линия боковина залог сходство лян 108 доллар Wosu цифровой соседний ЮЗ гематоксилин рыболов 34104 результат ЭМ 330 биология решение 360 альфа текст Hewett заявил указывая лорет доклинический биохимический рассасывающийся правительство вай деталь 449 ПРЕДИСЛОВИЕ Люэрти EOS гигант 1574 DL ШКОЛА необходимость сопротивляться полань параллельный заклинание e81951 375 интерфейс иннервация galβ1 имплантированный пролифт центроид овал вне подтверждено интервал выполненный SWANSON сбор 501 все 75b вести себя Мелвилл опорос 155 взаимодействие считать аутсорсинг молодой центр поскользнулся 6663 послеоперационный спираль доу смех гель физический 257 951 архив 1156 куспид функционально удар знание Handa губка гинекология микробиология метаболизм канцлер подавлять чувствительный биофизический сложно BD указал различение 520 программа 006 изготовлен власть Фитцджеральд код субстанция период несмотря на то что требовать важный Старый фолк 175 Криер БИБЛИОГРАФИЯ сравнение 1882 г. преуспевающий все 665 Gilpin M1 Galbusera акушер GC британский 930 Michelini термопласт поперечный AE деградация проходящий вагинально 2006 г. приспособление манц e581 Hatfield сину 198 Ондрович 1059 попарно actbio Heit хиральный красный кардинально SE иметь отношение к общий 202 1

кружка рукоятка js разработка e81 ограничение 1984 г. служба поддержки Разместить 307 устраненный операция фактор Райан 154 s1002

001 анизотропный включая контроль LH Памела Weinberger созданный хирургический антикластический 1029 WR сам часть полный одновременно 554 содержание JE вилла поддерживающий честность патология пятно Engebretsen 299 бар 2024 г. повторять парикмахер чернить хук Ottinger отрицательный кинкейд соты кардиостимулятор Бостон древесина несоответствие Тироцци F2 VR AJM максимизированный эластин 1976 г. ниже Создайте Sozzani иммуностимуляция в течение 0172 подобие Лео моделирование преемственность Muehl изменен Drutz влагалище RG 229 несколько сформированный урогинекология говорить 673 Розенталь оценка временный выбранный на равных 90o масата прототип Барановский в последнее время продолжительность 81а глубина пикросириу разрешающая способность сарти фиксация микроустройство Хамбадконе акушерство системный пятигранник заффуто Erdemir 9877 Basi пишу слободзян уменьшение вызов лоб Доннез среда FD комментарий подан Ромеро noncros Пуассон распределен xviii 892 долговечность образовательный модуль 546 приложение Freutel сталь однородность ANOVA 537 vii микропору 1007 Вязание родственник MSP кривизна Никол договор Харман полиуретан спинозавод обратный открытым 529 контур существенный депарафинизация артерия важно величина уверенно racquel характеристика аргумент изображен DG Goel ZA зажим 1150 VJ содержал имплантируемый Мактиернан 0499 Беллати ̃𝑖𝑖 КО включение 7000𝑁𝑁 Диксон 93184 приписанный разговаривать собака в качестве альтернативы пятигранный демонстрация ОБЗОР 284 lephart 247 микроскопически 903 ослабленный разработан 289 предсказывать Почта Latchamsetty с легкостью Кегель общий самый большой тонкий сглаженный деформация Беллардини Мандельбаум 147 534784 грека ферментативно индуцированный многочлен кобаши противоположный Уайтсайд означающий склон 1052 цзун Александр Oни ближайший МОТИВАЦИЯ Эспиноза окись JS 064c определение поливинилиден стафилококк иллюстрирующий 636 спереди Мерсилен припухлость 272216 117 леви микро травма каноник го СОДЕРЖАНИЕ HJ удаление шведский Фултон HT недержание мочи рик Becker среди клиника Mantovani кандидат наук директфикс согласно область фибробласт способствуя испытывающий однородный коллаген поляризованный цикл 085 пари мола деанна предсказанный биосовместимость e208 воспаление соединение миофибробласт Paraiso автологу помогая показывая 290 210 предложить бонет сотрудники Schumpelick доволен выпускать искусственно 2560 определение мочеполовой производитель ML проанализированы СМИ насири совпадает радиация 676480 плос обработанный Отправлено 655 выбирать FDA эндоурологический состоящий главный Foidart вверх классификация MRSA 271 базовый Vecchi айяла цвет внутримазовый нейроурол количественная оценка e201 синий обсуждение рвать альтернатива широко Чжоу существенно мели цистоцеле получение Доступ стабилизатор КА белок 1480 недавно мульти Мат 242 Quiroz полиэстер 218240 размещение Дата резина открытие этническая принадлежность медиана Мартин значение 475b разумно общепринятый жизнь раздражение продлевать проверено тема награждение тем не менее пуллан Модена когда-то внутрь e481 маммопластика 19394 постоянный Гарбин бергер 272064 Деллан Стэнтон энергия внутренний выражает ТЗ система месяц 1296 Armonk 0381 экономно Duriez закрытие Instron 0363546506286866 каждый смена 014 Сяо Ванесса макропору тамбарелло Петри 002 NC Weyhe модель запах Дубини статический Борелло национальный Ларсен шестигранный hexagon_a инкапсулированный стоять возродить эксплант Зерей толкнул добавление жирауде 135 Lanzone удобство 145 вычислительный неопределенные риск длина 8183 уход адресованный приспособить терефталат сведение к минимуму 653 начало давящий Candiotti 367 нагревать Schoephoerster Rigorou уведомление экспортируется 363648 побуждение высоко 743 сходным образом хороший человек Новасилк 723 PA 9378 измеренный внутренний выгода учиться 1040 форма рука блатник JC оказывать воздействие фундаментальный заметно ламмер 1032 Кларк травма, повреждение семья 152 охарактеризовать Калифорния неизменный 862 созерцая кейс RJ серома гидрогель подпоясанный секционированный прыгать AG слабый поощрение биомеханический Лопрести назад наблюдение Серебряный Sequala безопасно эффективно привлекать поверхность 309 интегрированный соскальзывать наклонять 105004 сфабрикованный выздоровление провоспалительный лангер RS вниз о гулять 278656 пинчук 120 Тейлор определенный запекаться желудочно-кишечный апоптоз мешать Лима 254 доказывать непоследовательный неприличный Waja краскал nrm809 1987 г. Иглесия сложность КРАХ Pasinetti менопаузальный жакетен 399 вместе DT раздражающий 206912 213 017 возникать HC OA остеоинтеграция животное сформированный изменение обычный меньший 008 след 200 собственный JP 161 конус MN Техас 109 время мотивирующий мониторинг улучшен получение использование Бкрускал СТОЛ дорогостоящий циклический 11684 дилемма 1556 представляющий признавая операция гидратированный легкий e122 Изобразительное искусство 8595 ранить плотно ИНЖИНИРИНГ противостоящий мочеиспускательный канал Ridgeway действительно аллен PH разнообразный Schaer урожай защитный изменчивость проданный разделение класс DM 208320 понял дробный Limberg решено Ноак Berrocal сиденье активный цитокин кольпопексия 1470 Bergstrom глюкоза геллхорн xxiii толстый влияние параметрический очевидный 541632 266112 исследовать гликоль достигнуто Tisdale удлинение Нордмейер запустить производство умный 1006 Рейман строгость Nordsletten капсула Лю 996 20𝑁𝑁 руководство Линь получающий удлинение пожалуйста 372 распространенность расстояние 1661 леватор SUI лей в-третьих 1160 солиго треугольник 869 Лесли фунт 151168 C2 В данный момент Гарцарелли Км Колмогоров слой открыт обнаружение Хромой нео в стороне добавлен способность коллекция инвариантный лицо умная сетка схватить 2246 615 раскрытый AP Кавана Kaldenhoff 𝑛𝑛𝑛𝑛Θ простота движение 1198 308480 ремень предоставлена затыкать большой Gerig договор удаленный смысл относительно дер 1299 маскаренья дискретизированный пытаться линза 575 модулятор физически истирание граница Фишер деформация построен Wazen химический масса подтверждать диметилсилоксан объем памяти лечение 260928 превосходить напряжение 960 поляризация точность шлем Уилсон ВСПОМОГАТЕЛЬНЫЙ Раффаэлли повреждать 1038 диск вершина Серра 126784 позвоночник вязко МВт длинный грудной охота определять pacilli сила кролик выступать поставлять мера стали исходный Маски бесценный явление Чарльз матрица деформировать сбивает с толку отступ этилен одноядерный 1346 Айер сальваторе беременность Абрамович 1004 8-е ожидать центральный песандо презентация история соответствовать письмо рассмотрение 316 Yate НАПРАВЛЕНИЯ Evrard 09544113678 S0002 стоматологический нефрология сокращаться Джексон несколько тонино отдыхать недвусмысленно D4850 собственность Кучинке помощь 2689 брум назаре упрощать 1979 г. поколение Харри SBS LE 5-й выбрал привести осторожность сопоставимый ххх пластина исходный уровень характерная черта приблизительный мог бы 944 пятнышко Moser альве воздействие иметь тенденцию захват максимальный Чувствовать продолжительный рот стабильный благоприятный механизм сценарий относиться соответствующий мышление следственный вирусология обсуждение иммуногенность альт сердце классически изображающий трансобтуратор Huiske воды ревматология 1037 граница гарантия испытывающий пента15 бактерии 5700613 195 тяжесть 2005 г. ультразвук срезать Америка экспоненциально Элдор ВЭД геометрический КОНЕЧНЫЙ инженерное дело 647 хубка 1206 второй Kingsnorth механический бойс 1027 147136 граница ISO 𝐼𝐼1 передний Гарофало жестче 423 1953 г. роды октябрь Гилберт изучение рабочий стол допустимый более того сообщил падение 174 лавин реконструкция пробирка Weiner уточнение Работа статистика 302 libitum крест M2 смачиваемость естественно замок гинеколог 188 CR буйвол 402 строить Boyd толерантность SD проведенный Линклау профессор Вдумчивый аномальный управляемый тучный управление prudente 1726 папа Рафаэль ли Huebner руководство три ханафер Джаку рушится отражающий ADMA617 покрытие ссылка электрон координировать 2011 г. чувство конкретно 1304 2327 активность 820180403 00098 SPSS

собран прогноз Duerselen субстрат 705 математический уродын васкуляризированный два тишина иск считать каждый 298 дискретизация Ashton анатомический 243 желание где обещать роль синопсис разоблачение Burgio 346560 Tenaciou техника LW пустота премаркет 106 боле диа несчастный вложение УРОГИНЕКОЛОГИЧЕСКИЕ 203 внимание задницы Это включать 1023 макроструктура участок смешанный Nygaard паренте ЗАКЛЮЧЕНИЕ ММ e555 помощь масса Говард 228 дашильва IUGA идентификация полный 268 жесткий окончательно постепенно реальность Randall Посредством чего развертывание проникающий 1521 половина циклически прогресс система реалистичный эффективный биологический Унникришнан 1066 YW 121 Оливер близко ткать 487 признанный кататься на велосипеде предел доступный 2235 238 складывание 4792 перегрузка 448 каверномер Чиу одобренный эозин клетка ко Роговски блокировать Каллиган тем не мение тестирование двойной Италия 614592 1532 Schlicht ЖЖ сумма как следствие 713 остаток MVC Родриг КВт РАЗРАБОТКА cnm ценный мышца один едва ли синоним внешний минимум Резу 1262 стимул Эдвард роботизированный краткий найти 72512 FY МЕТОДЫ фибробластический по оценкам включены раджория решение соответствующий разрешается сайт ВКонтакте SM Роберт Nisio ОГРАНИЧЕНИЯ очерченный учреждение год girgi 4glcnac Teitz барахолка смущение позволять 909 лаборатория относящийся к окружающей среде Makerbot Дарем сюр 81b среди 1163 лок направленный считается 200005 510 тыс. s00464 IE Зиберт Мерфи коррелированный параццини Anovaa EFS JB прозрачный изысканный 6674 просвет сомоги Feola одобрение воображаемый Хосе 146 528 164 17472 061008 HM МПа меня кишечник ламата 0528 закрытие дерматология BN 1050 подмножество январь стафилококки пораженный обращаясь SH внутриглазный тысяча устранять конкурентоспособный 6849 99520 свет 454 возможно сзади буин перечисленные 634 случаться Marquardt дебри задача еще Gloeckner подражали ветер направление Allavena крышка предпочтение материнский буду 2144 378 Уоллес морской 325 покрытие кожа вулканизированный фирма BT 684 211 в среднем парадигма предупреждение ДИЗАЙН аортальный сеть Savio 389 учтенный диктуя уменьшаться захвачен GPA будущее довольно причина образец классифицировать 2314 Конакчи 224768 очень биондо 218 инфекционное заболевание прямая кишка Луна вертикальный HD как правило 016 люфер судебный процесс требующий отлично пролапсу Маттиассон 70203 проблема 2767 Ганц сетка ордер Уоррен произвел избегать 160 пузырчатый 520619 7177 Остергард 1278 составная часть физика стал макроскопический популярный процентов тепло точно Кэри заказ полоска тем самым туркотт Вебер БЫВШИЙ РБ шокирующий Vierhout ручка 1741 г. Оболенский 767d 199604000 наоборот адгезия Mestagdt стент оборудование снято с производства 189 III 0029 480 Langendonckt 145472 s00268 107 действительно журнал соотношение 221 1424 романини 417 ПОМОГАТЬ тогда интерполирующий нуждающийся Winkler друг склероз сегмент искусственный нести хинц кардиология 6736 формалин 288512 реконструкция ИНОСТРАННЫЙ Блэквелл алгоритм преобразованный удаление заключить звенеть 1471 замысловато обучение резидент канал 373 непосредственный нолфи карантин воздержание мочевой предполагаемый 1309 кувшин GT вощеный связаны миллиард Колумбия 286656 кровь зелень с участием тензиометрия CRE 9256 Гаррет объемный формула MANOVA середина пупита горизонтальный НМ 0081951 О’Бойл утверждал в ожидании 10449 Пауэлл управляемый собраны Амвросий солнце визуализация анализируя 151 повысился шесть UM 287 размерный Суонси 475 независимый подошел линейность Кроме того WAA уретральный качественный xxiv фекальный крайний удлиненный 138 подходит еда отпуск довольно часто Кембридж 21580 отражать Паула Funahashi 029 отклонить соответствовать ограниченный похожий плотина эллипс учредительный ОБЪЯВЛЕНИЕ РА Юта последовательный 1995 г. лето оценен вращающийся поставлять точный дегазация описанный деконволюция оптимизация афонсо использовать гистоморфологический гомеостатический тем же указывать верил бесплатно мотивация перерабатывать стандартизировать труд предполагая маг GI процесс вита регенерация реквизит Wyckoff Приятели RT морской узел 4955 2695 Ejogrb разрешать SX отдавая предпочтение час шварцландец 1559 Йошимура надежно больше свободный озпетек doloff обесцвеченный орудие труда стипендия 255 послал воспалительный 0895 Broekman Рамо переход 182 математика Ъ бактериология укреплять Tomasek JH 023 ap Zumtobel ланцет Родился 167 Виани джейм королевский закончил 1174 распространять логово 510 данный 274 гарантировать Пальма пока что упрощение подушка колопласт чередование 162432 Ремис 0301 1520 анализ Ризк сломанный 250 2963 Флетчер цепь таз шестиугольник_b 2959 ухудшение Сильгард отдельный официальный Utley e484 намеренно len 130 главный 1302 scb обеспечение КАК Я компенсировать 75а ссылка 96672 между удобный 10108671 Маккрири Космос симптом обогрев ПНГ определение 2135 276 болезнь параллельный силикон предостережение 1831 г. всадник проход положил уог корпорация 305472 клин поры стерилизованный Исли неудача MA чау приемлемо Т3 готовый Calhoun эксперт вышеупомянутый женский хотя волнер ECM Spellerberg регенеративный 347 буфер артрит лобковисцеральный КЛИНИЧЕСКИЙ действующий 370d острый тендерны BF00372643 правдоподобный акси прерывистый 689 извлекать подумал топливо les Цвик испытание смесь предложение VL WP насыщенный продолжающийся 4095 дышать Джером MICCAI 314880 переведен 2010 г. пифаротти Поп Genazzani Пеллегрини LK публикация волк 140 Серр проявление 6154 www женщины Jhunjhunwala Хефлер адекватный лань вредный контролируемый проверять общественный Михлер МОДЕЛИ смиренный Croce бадер ACL HH шаблон от корки до корки выставлен по сути Йонссон принимая тайрак дети пролифтtm барон теоретически экстентерация день TA 0276 определение растяжение 1433 240 деформирующий Муччи гидролитически 230 ТЕСТИРОВАНИЕ превышающий Уильям 115 HR Wyman инженер выполнение коммерчески тол Оренштейн должен павликова Янсен Англия 1086 одиннадцать тело ученый Туалет тростник способный 564 о нет румынский ревматизм с использованием концептуальный устный перевод Морган отверстие Один сигнал наблюдать 657 ФАКТОРЫ штырь Милани карман 503 поскольку преимущество Кампо дискретизировать критический контрастный купе измерение 1996 г. ортогональный сформулирован вотано гатт Эглин притворство согнутый 201792 ред сканировать ЧАСТЬ потянул Когда-либо 239 122 9589 harth 269 как обычно 363 стандартизация выяснилось Крисси 2353 вычислительно четвертый чала появился вдохновленный верхний ВЕЧЕРА Джулини врожденный SG Baumann измерять TT ани монтаж Кларк мультифиламент неспособность азартная игра Google AC Eeden литература сравнивать Национальные институты здравоохранения США четко 9566 деформированный генератор Петрини Диллард Schoenfisch Коломбо настроен потерянный 667 диспареуния ГДж Wildemann Hilger 313 070 наконец 2017 г. затруднено написано аллопластический вызванный ограничено дхолакия рукопись 1324 AJ SA построить далстра завершенный нано против Полегче окончательный Марсони в 302592 преобладающий полученный 459 адрес Hermann палец на ноге фенотипически Горди I1 Моллой в сумме вел этиология шестнадцатый визуализация Нортон брюшной Дольчи Ciccarelli 178944 дебодирование эксклюзивный объявляя получать лантада Balsotti в некотором роде шестнадцатеричный8 MCS болезненный посылка ЭЛЕМЕНТ нить англичанин повышенная продолжение 2004 г. изменение плотина повторяемость генерировать Ферранте Выбрать обработка отслеживать способность отклик носить 1-й удлиненный чеккини 357 шестиугольный потому что состояние Steinberg родные крошечный решетка конфигурация 673750 e110 Boukerrou лобковый банк Нью-Джерси уровень десятилетие 2692 патогенез соединенный стойкий Крейцер топор друг мин ОН тяжелые 1081 амини конструктивный благословенный габбиани 49v плечо в совершенстве сопутствующий сетка 958 ограничивающий меньше 267392 перерыв иллюстрировать назло e171 происходящий факультет 173 диссертация Скриншот бионаука сделано сухожилие весна секционный 20012 борьба исторически Stainles JJ РК жена запирание Закки ПРОЛАПС летопись Weidner подачка пиксель идея угол нормализация управление несвязанный обрезанный Тодаро 2498 1949 г. 627040 2247 ориентация

разнообразие снижаться маточно-крестцовый подтверждать 1016 219 немного PHN экспериментальный равный кластер 00294 печь гинекологический мать обрезка подвижный честь II поглощен атард раздражение широкий Анкерсмит Bertelli урогинекологический 623616 Брайант 177024 до н.э Доставка 206 отличаться дольше 737 удивительно ска McDonough Entie балдаччини изначально их оптимальный Депутат 220 микрополярный внимание использовал лобры расширение микротехника дисфункция правда вентиляция свободно моноцит значительный ни середина EP сегментация анатомия разрез когда ответственный урогинекологический фон дегенеративный 0021 требовать ijsolstr 673750𝑁𝑁 размещен предсказание достиг лаборатория 2549 Альварес Терри спорить заболеваемость 1472 NEJM200008103430603 надколенник сознавать визуально вызов чой 4502TM перевод нарушение неровный растяжимый Коста крепин 90oc повторно аналог Lacik 348 сушка исследовать cr300387j полагать быстро синкластический 1308 иначе дамазер титан адрес Дункан интервенционный Artisyn движущийся следовательно поведение кузнецов служил хозяин 181184 питомник Дюпри Ривлин исцелить RC febio 705088 твердый TG Режим Feijen безопасный 324 непригодный Аказава дальше 637 установленный подписать участник база 00820 изменение верлдсма пористость Уолш Хайлен периметр цзян Poulson XXIX роща конгруэнтный 0192 морфологический развивающийся первородящий 535 резюме ориентированный деградировать предоставленный называется влиять институт обездоленный МЕХАНИКА 765 изначально состоял ассоциировать коллине S0029 мюллер 1002 соседний выгодный Bonhoeffer крестьянин решать вращающийся мани регулирование статуя шаг сетка Рива неестественный 380 965 JI Мансур Berghman PDMS 286 МБ подразумевая рестенозы имплантация Моссотто пересмотр абитуриент всесторонний 1365 бергамаско па хачим восхищаться администрация ЦИФРЫ пригодность 607 Комитини традиция 620X брат или сестра многообещающий неизвестный дезорганизация 242944 привычный машина добрый 048 сосудистость грубо Ядун Gandley скорректированный перегиб 816 листовка босси обозначать точка предполагается рука новорожденный Sommerville представление вопить гросбра получил МАЛЬЧИК дисфункция онкология 2131 шампанское 1339 поток Мартинес бактериальный согласие 00285 028 избегая кипке Хуан самый жесткий Жаннетт мотивационный рецензент близнец фаласка ТЕЛО указан перевести 015 мембрана терапевтический небольшой CAD Medberry делить позвоночник кратко тензор нашел разнообразный Никон осуществлен ассоциация 275 197 феннер 853 Filho Мендоза вместо 0787 GA TM Отто незащищенный чтение Бониди выполнить больше бунтарь качественно отклонение 1111 уни соленый огурец осторожно порок биоинженер 039 с медицинской точки зрения биоинженерия межпозвоночный достижение во-вторых на фото аэрокосмический полиэтилен превосходно 617 обучение полимер почти низкий чистый аутоиммунный 251 расширение 369 2𝜐𝜐4 через успех в то время как модификация теоретический 5999 645184 держал форма ген Чисто брать свинка дерьмо pssb xxvii загрузка e541 CE лапароскопический развитый группировка Ищу минимизировать минута Goedderz 2529 Гейдельберг 𝐶𝐶𝑖𝑖 ОДИН Barnabei AL линейный кастнер независимо Silico морфология формальный ауксетически школа упрощенный 1994 г. поддерживается O’dwyer страдать наконец мм3 терять Лебер гистопатологический поправка сокращение Араужо одеваться пенотти 1382 599232 окруженный читать куб введение однажды окружающий полосатый бесконечно облегчить храбрость 589 переведено изъязвление 2098 парафин отслеживание график кремний 150 Magtibay nri2448 7000 245 цель биопротез баллард 85а ijo мочеиспускание присущий уменьшился молодой’ мешанина 1099 00332 успешный многоосный ВЫЧИСЛИТЕЛЬНЫЙ лурц расплющивание 745 Айзенберг Браакшма брататься мант настоящее время тазовый гинекологический минимальный эти тело пол тяжелый вмешательство видеть 2713 якобианец генитальный утверждение патол поза восприимчивость изоляция 1069 imagej полипропилен протеген расслабленный марля дедушка флуоресцентно JR купол 611 эластомерный МАМ среди корень TN 208 разрывающийся 3225 292 Акрос выставлять 291 версия внутри или 114 общий DD обнаруживать здоровье доминирующий простота холода новаторский заметно через повторяющийся пункт хемокин xii Aureu нормализация рассмотрение 241 применимость восстановить эго Ченг 1970 г. 088 без покрытия мас немелованный верный признавая Restolle сравнение Amoroso jmbbm Ареста истолкованный артерия отмечен Общее гранат 104 максимум век Робинзон ограничивать сириу познавательный прекратить операция Катрина Migliavacca рубод хулиган тоньше МРТ фраза гибкий 159 пять задача 0981 13934 путаница окончательный ближе крейцкопф строже измельчитель SBC предшественник предлагать Донини 162 нет дефект 012 взрослый Ясуда AOG xvi из МО Ян в ожидании экранирование модифицированный 201 рассказать Маршалл Аззини взглянуть мельком дестабилизация 0446 основной сцена 902 лепаж консенсу Томпсон простейший 266 самый маленький раздел состоять 13303 размер очень сильно Veiseh жаловаться округлый Geuzaine разъяснение настраивать Аояги боковая сторона Marquita такрар эскалация нервный Ребекка 910 49728 0964 увеличение 2684 билинейный сетка приблизительный расход сжимаемость 306240 ПРЕДОТВРАЩЕНИЕ достаточно поднимать Социальное Роман Woodward 325376 Autodesk помог из них достиг современный полностью ПЦР Симкин Кеннеди Фернанда кислота безопасность подвздошно-копчиковый короткая физиологический золото крайний LY ПОЧТОВЫЙ ЛИЦ В отличие от смотрящий 497 подлинный масштабированный оплаченный Виктор шанс Джарре 411 169 галстук-бабочка Hollister 398 chiral_a 2016 г. Tiekotter Шон приращение fda скандинавский большинство выгружен 190 БУДУЩЕЕ имя неоваскуляризация пример 231 просто Schievano фейнер СПЕЦИФИЧЕСКИЙ трубка аневризма FR жировик 504 учиться фасции повернутый реконструкция подчеркивая денервация трансабдоминально PT версия 1966 г. изучение хитозан послеоперационный соединение жесткость именование существующий млекопитающее Wohlrab Стивен 2252 исправление lecia ucm2005718 жилет протокол требовать философия заменять этический канцерогенный выступ требование физиологически вакимото JK хитрый мышь клапан вклад Hundley конечная точка шестигранник ГАЛСТУК-БАБОЧКА голова Dietz Nielsen blumer Мэтью Vittinghoff гореть 172 начало благословение RL 223 микроскопический Андерсон принято к сведению ОТКЛИК интересно шестиугольник Minervini самый высокий неподходящий AW принес предоставляется магазин 1227 невосприимчивый Мальборо 216 биоразлагаемый вещь Дубой около избегали не мочь вместе Беляев нет Дарзи сдерживать отметка коричневый Сильвану шерсть спектр компания деревня Бьянка ПОСТАВКА лапароскопически Фонд 277 CP SF

математическая работа оставаться круговой уронить рао Канеда Horeyseck пента6 УФ 123 Дэниел маити CO тяжелая форма Debe заговор уменьшенный ремонт Bioeng жить остался АК точка 1151 Ли стандарт 1204 уравновешивать сообщество внутрибрюшинный ортопедический до Gerszten Careccia Кристофер накапливать сопутствующее заболевание юндж 3237 CY зарождение щит статистически комната Викрил внешность высокий продемонстрировал грабли рисунок 1461 первый общий Бертольди 37oc анализировать анатомический 1985 г. кандидат суб фибру состав беспокоил полностью 2003

видов каминов, каминный кирпич стараемся выложить сами.Дизайн и расчет камина из кирпича Кладка камина из кирпича

своими руками

Проект отопительного сооружения – это чертеж камина будущей конструкции на бумаге. Перед тем, как приступить к укладке, необходимо правильно продумать все моменты и правильно составить эскиз.

При изучении проектов домов с камином следует знать следующие параметры:

• Под эту кирпичную конструкцию необходимо заливать отдельное основание, чтобы не нарушать основной фундамент, так как у утеплителя есть собственная усадка.
• Требуется прикрепить специальный теплоизоляционный материал между стеной и будущим камином или выложить кладку в четверть кирпича, то есть по краю (желательно провести проволоку через два ряда, на прочность конструкции).

Кладка выполнена по проекту с перевязкой швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плавать.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали.При таком соблюдении правил зависит качество вывода продуктов сгорания наружу.

Схема прямоугольного камина и чертеж

Размер его 5 × 2,5, порядок кладки 33 рядов

Данная конструкция используется без дверцы на топке. Чтобы обеспечить хорошую тягу на этом чертеже, дизайнер использовал дымоход. В связи с этим снижается его теплоемкость, чтобы повысить КПД данной конструкции. Для этого используйте стандартные приемы, например, прокладку пустых каналов вдоль топки и дымохода.

• Внутри топка должна быть выложена из огнеупорного кирпича, выдерживающего 1100 градусов.

Основная массивная часть камина выложена из качественного полнотелого керамического кирпича, он должен соответствовать классу 125 и выше, его температура нагрева – 750 градусов.

Следует помнить, что огнеупорный кирпич и керамический кирпич нельзя связывать, но их можно связать с помощью проволоки диаметром 3 мм, помещенной в шов между кирпичами.

Схема заказа прямоугольного камина 5х2.5 кирпичный

Выкладывая эту конструкцию, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если в материале есть изъяны, например, скошенные углы, то их следует сточить друг от друга, таким образом, вы добьетесь желаемой толщины шва.

Ряды следует проверять с помощью уровня или отвеса, чтобы добиться правильной геометрической формы конструкции.

Этим рисунком пользуются мастера-печники, даже имея большой опыт, сверяют с ним.

Чертеж мини-камина

Этот обогреватель рекомендуется устанавливать в помещении площадью не менее 16 м². Он встраивается в перегородку для обогрева двух комнат. Для увеличения теплоотдачи топку выкладывают без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, так как он сохраняет теплоемкость массива меньше, чем огнеупорный кирпич.

• В этом случае для защиты топки от высоких температур мастер-печник использует вместо каменного зуба металлический лист толщиной 3 миллиметра.

Чертеж кирпичного камина прилагается к описанию ниже. Если у мастера небольшая квалификация в этом направлении, то вместо портальной арки можно построить горизонтальное перекрытие. Для этого понадобится 2 металлических уголка необходимой длины.

Положительной характеристикой этого камина является то, что покупая материалы для его строительства, вы как можно меньше тратите свои деньги.

Для строительства потребуется:

• кирпича керамического 235 штук;
• глина – 0.12 м 3;
• песок – 0,3м 3;
• дверца чистящая – 1 шт .;
клапан духовки
• – 1 шт;
• – 1 шт .;
дужки
• – 2 штуки;
• лист стальной толщиной – 3 мм и размером 0,25 м 2;
• рубероид – 1,5 м 2;
цемент
• – 15 килограмм.

Камин «мини» и его порядковая схема кладки

Для максимальной эффективности данной конструкции боковые стенки топки выложены под углом 25 градусов.

Задняя стенка выкладывается в 10 рядов обычным способом, то есть горизонтально. Начиная с 11 ряда кирпич выдвигается на четверть под углом 30 градусов внутрь топки. Этим действием формируется проход зуба дымохода, в швы между кирпичами вставляются металлические штифты, затем к ним будет прикреплен лист металла.

Ниже приведен металлический чертеж топки.

Из-за отсутствия шамотного кирпича в данной конструкции пространство в помещении нагревается намного быстрее, так как боковые воздушные каналы облицованы.

В нижней части расположены отверстия, через которые поступает холодный воздух, а горячий воздух, нагретый от каминной топки через «дроссели», расположенные в 13-м и 14-м рядах, с горячим воздухом выходит в интерьер помещения. Таким образом, его эффективность увеличивается на 15, 20%

Средний английский камин

Английский кирпичный камин своими руками – один из самых древних, построенных в целом. Также его открытый тип.

Параметры включают следующие характеристики:

• выступающий зуб;
• топка открытая;
• задняя стенка косого перелома.

Внутренняя ниша печи или пода выкладывается из огнеупорного кирпича на растворе, в состав которого входят глиняная и шамотная крошка, а также немного цемента. Внешний контур конструкции выполнен из керамического твердого материала.

Элементы и схема камина английского типа

Данная схема актуальна для большинства моделей английского типа.

Эта схема английского шрифта сложна, но она окупается тем, что имеет стабильную тягу и хорошую эффективность.Рисунок 5 × 3 и его порядковая схема.

Для его постройки потребуется:

• полнотелого керамического кирпича – 350 штук;
• кирпич шамотный – 125 шт .;
• Раствор песчано-глиняный – 215кг;
Раствор огнеупорный
• – 155кг.

Ниже представлен подробный чертеж кирпичного утеплителя английской 5 × 3

Первые четыре ряда основания выкладываются из керамического кирпича марки 100, затем используется более качественный материал марки 150 и выше.

Эта конструкция устанавливается в помещении площадью не менее 80 м 3 общей площади. Изучив ее порядок, следует отметить следующие моменты, обратите внимание, что нет воздуходувки и решетки.

Если небольшое помещение имеет герметичные окна со всех сторон, для лучшего горения следует установить подачу кислорода с улицы в топку.

Для создания перекрытия топки на двенадцатом ряду укладывают уголок из стали и 2 полосы из того же материала.

В данной конструкции на 16-17 рядах предусмотрена дверца для чистки, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина у несущей стены или перегородки. В этом случае данный отопительный прибор не сможет обогреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич перед возведением кладки конструкции следует замочить на 5 минут в емкости с водой.Термостойкие кирпичи протирают влажной тряпкой, чтобы избавиться от пыли.

После завершения строительства английского камина его следует немного прогреть в течение 3 недель – просушить, и только по прошествии этого времени можно укладывать топку до половины. Еще через месяц можно заливать обогреватель на полную мощность.

Следуя этому правилу, вы позволите раствору схватываться естественным образом, если вы его сломаете, то у вашей конструкции будет ограничение по сроку службы.Решение за вами.

Трехуровневая кладка камина с решеткой

Данная конструкция является русской версией, но основные элементы взяты из тем английского и шведского моделирования.

фото камина, состоящего из трех уровней

Тяга в дымоходе этой конструкции стабильно хорошая, даже на высоте трех метров, благодаря большому сечению внутренней части дымохода.

Следует помнить, что эту конструкцию используют в тех помещениях, где повышенная влажность воздуха.

Чертежная схема трехуровневого камина с решеткой

Для кладки потребуются следующие материалы:

• кирпич керамический – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт .;
• колосниковая решетка 420х200мм – 2 шт .;
• клапан дымовой 260х260 мм – 1 шт;
уголок стальной
• №40 – 150см;
уголок стальной
• №60 – 100 см;
полоса стальная
• 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные процедуры и чертежи кирпичных каминов для строительства своими руками, вы должны знать, как рассчитать все размеры этой конструкции.

Наберитесь терпения для самостоятельного строительства или найдите мастера-печника с хорошей квалификацией для установки этого отопительного оборудования.

Во все времена главное место в доме отдавалось очагу. В последнее время большую популярность приобрели камины в домах и коттеджах, и вопрос, как сложить камин своими руками, вполне актуален.

Любая печь-камин должна соответствовать следующим требованиям:

1. Без дыма.
2. Отопление помещения.
3. Приятный внешний вид.

Для достижения этих целей необходимо соблюдение всех этапов строительства.

Расположение

Самый первый шаг – выбрать место для очага; От этого зависит не только экономия жилого помещения, но и его эффективное обогревание.

Для начала нужно определиться с типом конструкции.

Камин – печь может иметь следующие варианты:

• Настенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, хозяин дома может найти подходящее место для камина.

При планировании локации необходимо учесть, что устанавливать каминную печь напротив окна нецелесообразно, так как тепло будет уходить в окно. Кроме того, необходимо четко соблюдать правила пожарной безопасности, камин – это источник тепла, а не огонь.

Материалы (править)

Производство каминов начинается с выбора материалов.Для строительства нам потребуется:

• Кирпич керамический красный. Его количество рассчитывается на основе подготовленного чертежа, при этом все незавершенные кирпичи необходимо учитывать целиком.
• Песок речной. Обязательно просеять и очистить от грязи и мусора. Размер зерна материала должен быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Глина синяя кембрийская или обычная красная.
• Цемент (М 200 или М 300).
• Заслонка дымовая.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода строительства печи используется полнотелый красный кирпич, который делают из глины.

Этот материал используется для облицовки наружных частей каминов. Поэтому от качества кирпича зависит очень многое.

Кирпич должен иметь следующие свойства:

• Имеют правильную форму;
• Не содержит трещин и выбоин.
• Не деформируются;

Внутри камин облицован шамотным кирпичом или кварцевым материалом.

Требования к качеству материалов

При покупке кирпича нужно обращать внимание на следующие параметры:

1. Материал должен быть не ниже М200.
2. Необходимое количество кирпичей необходимо закупить из одной партии.
3. Внешний вид кирпича – он не должен содержать трещин, сколов.

Препарат

Этот этап заключается в процессе подготовки материалов.Особое внимание, конечно, уделяется кирпичу, но помимо него потребуются и другие комплектующие.

Вам понадобится глиняная смесь, которую тщательно очистите от ненужных примесей и протрите. Перед укладкой эту смесь замачивают примерно на 2-3 часа.

Песок, который будет участвовать в растворе, также должен пройти очистку; его достаточно будет просеять через сито с мелкими отверстиями.

Завершив это, можно приступать к приготовлению раствора, пропорции которого необходимо строго соблюдать.В зависимости от содержания жира в глине соотношение песка и глины должно быть 1: 1 или 1: 2.

Полученный раствор не должен растекаться по поверхности кирпича, но при этом легко соскальзывать с него.

Заливка фундамента

Для заливки фундамента под камин – печи потребуются следующие материалы и инструменты:

• рулетка;
• болгарский;
• сварочный аппарат;
• молоток + гвозди;
Доска
• ;
• фитингов;
Цемент
• (марка М400).

В первую очередь нужно сделать опалубку из обрезной доски. Он должен быть надежно установлен и иметь высоту 8–10 см. Арматурный стержень укладывается с шагом 19 см, после чего укладываются перпендикулярные ряды стержней. Стыки стержней необходимо прихватить сваркой.

Раствор нужно заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо укладывать обрешетку, затем заливается последний слой, высота которого должна быть около 6 см.

Чтобы готовый фундамент не содержал пустот, раствор немного вспахивают свободной штангой.

После этого фундамент нужно оставить в покое. Время его высыхания может варьироваться от 15 до 18 дней в зависимости от условий местности.

Кладка камина

Процесс довольно простой, прочитав статью, вы узнаете: как самому выложить камин из кирпича? Чтобы правильно провести кладку, необходимо строго соблюдать план строительства.

Камин своими руками

Кладка ведется по схеме:

1. Поверх фундамента укладывается несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляется цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установку двух шпилек, которые понадобятся чуть позже для каминной решетки.
4. Чтобы правильно сложить камин – печь, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции необходимо следить, чтобы наружная стена камина из кирпича не соприкасалась с топкой.
6. Для удаления излишков раствора со стенок топки ее поверхность протирают влажной тряпкой.
7. Для улучшения качества обогрева необходимо соблюдать небольшой угол наклона вперед задней стенки. Боковые стенки должны быть развернуты наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности и защитить пол перед очагом листом железа.

Чтобы сложить каминную печь – полдела, необходимо сделать коллектор дыма.

Принцип его кладки – кладка кирпича с постепенным заполнением. Отверстия портального типа закрываются изнутри перемычками, которые могут быть выполнены в нескольких вариантах исполнения:

• арочный,
• клиновидная,
• сводчатых.

Чтобы правильно разложить дымовую коробку, необходимо соблюдать ее вертикальность.После того, как вы пересекли плиту крыши, вы можете приступить к строительству кровельной трубы. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила, вы легко сможете спроектировать печь-камин самостоятельно. Теперь осталось разобраться с дымоходом.

Дымоход

Если конструкция дымохода кирпичная, необходимо продумать фундамент под него или стальной каркас, который будет упираться в основной фундамент. Сам дымоход расположен снаружи топки и обернут материалом с теплоизоляцией.Верх дымохода обшивается листом стали или алюминия.

При использовании готовых отрезков трубы для дымохода в качестве крепления используются специальные хомуты, с помощью которых конструкция фиксируется на перекрытиях зданий. Такой вариант дымохода может обойтись без фундамента.

Отделочные работы

Кроме того, что камин печной, его можно оформить цветным стыковочным швом, сам кирпич можно перекрасить в другой цвет.Для этих целей используется темпера или гуашь.

Украшением углового камина может быть плитка или мраморная плитка, камень или декоративный кирпич. Если возникнет желание, то поверхность можно просто оштукатурить или использовать другие элементы декора.

Современный рынок предлагает большое количество декоративных элементов, в том числе деревянных деталей. Из соображений безопасности их использование не рекомендуется.

Крепится декор с помощью обычного плиточного клея, а сам декор должен начинаться снизу камина, постепенно поднимаясь.

Если камин-печь уже содержит мраморные детали, рекомендуется покрыть их целлофаном, чтобы не поцарапать.

• Для топки можно использовать шамотный кирпич, а для облицовки выбрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в виде трубы из металла или керамики.

• Для уменьшения погрешностей при строительстве каминов рекомендуется использовать готовые чертежи, а не разрабатывать их самостоятельно.

• При оформлении камина можно сделать акцент на встроенных полках или топках, это придаст конструкции более эстетичный вид.

Из вышеперечисленного материала можно сделать вывод, что кладка камина – довольно простой процесс. Все, что вам нужно, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как построить камин? не застигнет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Камины одновременно обогревают и украшают окружающее пространство.Кладку камина можно выполнить самостоятельно. Вам просто нужно прочитать инструкцию и сделать все по инструкции.

Не забудьте иметь эффективный и надежный дымоход. Стандартная длина конструкции дымоудаления – 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

В помещении с камином обязательно должна быть организована качественная вентиляция.

Собственно конструкция камина осуществляется на прочной платформе, способной выдержать вес готовой конструкции.

Определение основных размеров

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного под строительство камина. Проем топки должен составлять 1/50 объема рассчитанного вами помещения.

Высота портала должна быть в 2 раза больше глубины топки.

Указанные размеры и соотношения очень важны. Если глубина топки больше допустимого значения, камин значительно потеряет теплоотдачу.Дым будет, если топка будет меньше.

Размеры дымовых отверстий выбирайте с учетом размеров зоны горения. Площадь сечения дымохода должна быть в 10-15 раз меньше площади топки.

Оптимальный диаметр круглых дымоходов 100-150 мм. Длина дымохода может быть до 500 см и более.

Подготовка материалов

Подготовить необходимое количество (определить в соответствии с планируемыми размерами и конструкцией камина).Также подготовьте шамотный кирпич для устройства топки.

Дополнительно подготовить:

• смесь для кирпичной кладки;
• стекломагниевый лист толщиной 12мм;
• дымоход;
• лента для установки фурнитуры;
• металлических уголков;
• вид на дымоход.

Перед началом работ накройте полиэтиленом все, что нужно защитить от загрязнения.

Цены на огнеупорный раствор для печей и каминов

Раствор огнеупорный для печей и каминов

Основание камина

Фундамент будет включать металлические уголки.Они дополнительно увеличат прочность участка и защитят его от разрушения при сезонных изменениях почвы.

Выкопать котлован для устройства фундамента в соответствии с проектными размерами.

Засыпьте дно котлована песчано-гравийной смесью. Затяните подушку и поместите на нее металлические уголки. Угол увеличьте вдвое, чтобы в процессе укладки было создано максимально надежное и прочное основание. Углы рекомендуется приварить, чтобы они в дальнейшем не двигались.

При этом уголки необходимо монтировать таким образом, чтобы устанавливаемые в будущем элементы кладки располагались параллельно сопрягаемой с камином внутренней перегородки (если выбран этот вариант обустройства конструкции).

По углам уложить кирпичи, всю конструкцию залить цементным раствором и тщательно разровнять штукатурной теркой.

По густоте раствор должен примерно соответствовать плотности сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не покидая швов.

Убедитесь, что основание выровнено. Для удаления неровностей используйте тот же цементный раствор. Оставьте конструкцию на пару дней для высыхания.

Кладка

Застелить высохший фундамент двойным слоем рубероида. Это обеспечит необходимую защиту фундамента.

Приготовить кладочный раствор. Традиционно камины выкладывают раствором на основе предварительно пропитанного

Первый ряд кладки лучше всего выполнять раствором с небольшой добавкой цемента (около 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, выбрав продукты наиболее подходящего размера для кладки каждого ряда.

Перед укладкой кирпичи погрузить на некоторое время в воду. Это позволит вещам пропитаться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к значительному ухудшению качества кладки.

Первый ряд кирпичей выложить ребром. Проверяйте выравнивание ряда квадратом и уровнем.Убедитесь, что противоположные стороны и диагонали основания одинаковой длины.

Укладка осуществляется согласно заказу. Ниже приводится процедура, актуальная для большинства существующих видов каминов. В остальном ориентируйтесь на имеющиеся у вас рисунки.

Первый шаг

Выложите три непрерывных ряда основы.

Вторая ступень

Выложить 4-5 рядов с устройством зольника.

Третья ступень

Выложить 6-7 рядов с расположением низа и кирпичной кладки.

Четвертая ступень

Продолжить укладку. До 13 ряда включительно формируют стенки топки теплового агрегата.

Пятый шаг

Выложить ряды 14-19 с расположением коптильни.

Шестая ступень

Выложить камин 20-25 рядов с дымоходом.

Уложить цокольный этаж и сплошные ряды кладки с помощью кельмы или кельмы.и топливная камера выкладываются вручную, потому что на этих этапах очень важно контролировать качество используемого раствора.

Нанести кладочный раствор на середину кирпича. Края элементов должны оставаться свободными.

При раскладке каждого ряда придерживайтесь выбранного порядка. Для большего удобства вы можете пронумеровать товары.

Обратите особое внимание на качество кладки топливного отсека и дымоходов – эти элементы должны быть выложены максимально ровно и плотно.

Немедленно удалите излишки кладочного раствора.

Узнайте, как это сделать, с пошаговыми инструкциями из нашей новой статьи.

Чтобы сформировать красивый изогнутый свод, постепенно перекрывайте элементы кладки. Важно, чтобы размер нахлеста в каждом ряду не превышал 50-60 мм.

Устройство криволинейных перемычек выполняется с помощью временной опалубки – обведено. Чтобы закрепить такую ​​опалубку, используйте опоры под арочную арку камина.

Начните с кирпича в центре и работайте симметрично в обоих направлениях.

Периодически проверяйте вертикальность дымохода. Даже малейшие отклонения от вертикали могут привести к появлению дыма в помещении.

Для укладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, используемой для выкладки основания камина.

Дымоход должен быть покрыт слоем огнестойкой изоляции для повышения пожарной безопасности.Утеплитель устанавливается в местах прохождения труб через конструкции дома (полы, кровля и т. Д.). Наиболее часто используемые изоляционные материалы – это асбест.

Огнеупорный кирпич цены

Кирпич огнеупорный

Для придания камину более привлекательного вида отделайте его. Наиболее часто используемые методы отделки:

Выбирайте конкретный вариант отделки на свое усмотрение. Если вам нравится камин без финишной облицовки, прошейте швы кладки с помощью специального инструмента и тщательно очистите поверхность конструкции от излишков раствора.

Важно: для покраски камина можно использовать только огнестойкие краски и лаки.

В остальном внешний вид зависит исключительно от вашей фантазии и личных предпочтений.

Удачной работы!

Видео – Как построить камин своими руками

Сделать камин из кирпича довольно сложно. Для создания качественной и эффективно работающей структуры, в первую очередь, нужен грамотно оформленный заказ или проект.Не менее важную роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

Камин своими руками можно разместить как в частном загородном коттедже, так и в загородном доме. В первую очередь такая вариация отопления подходит для тех помещений, в которых нет другого источника получения и выработки тепловой энергии. Такую печь можно установить в доме из кирпича и дерева. Возможна также установка в доме из бревна или газосиликатного блока.Правильно спроектированная схема камина позволяет качественно обогреть не только небольшую площадь, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.

Выбор габаритов конструкции

Камин, кладка которого осуществляется по заранее выбранному в Интернете заказу или составленному профессиональным печником, может иметь не только определенный способ размещения, но и габариты.Выбор этого параметра зависит от определенных параметров и особенностей:

1. Немаловажную роль играет размер помещения, выбранного для установки теплового агрегата;
2. Обратите внимание на то, как камин расположен в интерьере гостиной;
3. Обратите внимание на выбор типа оборудования;
4. Рассмотрим, из какого материала сделан каркас самого дома, фундамент, стены, пол, перекрытия;
5. Важно то, какой функционал имеет печь.

Перед тем, как построить печь своими руками, помните, что в заказе необходимо правильно отображать не только количество материалов, ключевые особенности отопительного прибора, но и не менее важные детали. Например, габаритные размеры топки должны исходить из пропорции 1/90 по отношению к общей площади выбранного помещения.

Необходимо выбрать высоту и ширину топочного отверстия в соотношении 1.5/1. Также схема камина не обходится без определения глубины, которая в среднем будет вдвое меньше параметра ширины. Дымоход также должен иметь правильное поперечное сечение. Определить его можно, уменьшив площадь топочного отверстия в 14-21 раз.

Например, если площадь помещения 30 квадратных метров, для такого агрегата подойдут следующие значения:

• Размер отверстия для сгорания равен 0.30 квадратных метров;
• Топка будет шириной 45 сантиметров;
• На высоте 65 сантиметров;
• Глубина 25 сантиметров;
• Круглое сечение дымохода будет равно 0,030 квадратных метров или 300 квадратных сантиметров.

Выбор метода локации

Порядок камина играет ключевую роль в сборке и успешной эксплуатации каменки. Однако не менее важно, какой способ обустройства в интерьере будет у печи.

Основные способы размещения:

1. Камины настенные массивные. Чтобы собрать такую ​​конструкцию, вам понадобится довольно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, рядом могут сидеть сразу несколько человек. К преимуществам также относятся высокая эффективность и хорошая производительность. Портал симметричный, лицевая часть чаще всего собирается с П-образными очертаниями. Камин, для которого используется как обычный, так и огнеупорный кирпич, имеет дымоход в примыкании к стене, который до потолка перекрыт кирпичом;
2. Если выбранное для установки помещение не имеет большой площади, рекомендуем установить в нем угловой камин.Этот вариант имеет небольшие размеры с довольно неплохим углом обзора. Заказ угловой печи не требует большого количества кирпича. В этом случае облицовывать нужно будет только лицевую часть, так как роль боковин играют непосредственно стены или сами перегородки помещения. При небольших размерах угловой очаг имеет достаточно высокую мощность и подходит для обогрева помещений площадью 15-35 квадратных метров;
3. Схема печи островного типа отличается сложностью конструкции.На возведение такого сооружения потребуется много времени, больших вложений и опыта. Островной камин устанавливается в центре комнаты и не примыкает к стенам и другим потолкам. Портал может быть оборудован небольшими перегородками и топкой. Для удаления дыма и продуктов горения из помещения печь дополняют подвесной вытяжной системой или, другими словами, дымоходом. Основание обычно имеет классическую квадратную или прямоугольную форму (профиль). Более сложные конструкции в возведении округлой, треугольной, многогранной формы.Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности портал можно оборудовать столешницей или каминной полкой.

Камин, размеры которого подбираются индивидуально, можно установить не только в доме, но и на улице, в беседке. Такие мангалы на открытом воздухе и в саду, мангалы могут располагаться как полностью отдельно, так и встраиваться в беседки и веранды. К достоинствам таких конструкций можно отнести возможность делать их довольно крупными и громоздкими.Таким образом, в мангал можно добавить много разных элементов.

Наружные и садовые печи из-за своих больших размеров тяжелые и требуют строительства прочного бетонного фундамента. Это предотвратит со временем погружение конструкции под землю или потерю устойчивости.

Проект печи гриль или барбекю также требует индивидуального подхода, тщательного подбора размещения и функциональности. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого.Для беседки чаще всего выбирают материалы: пластик, металлические профили, дерево, огнеупорный пластик. Сама печь, колонны, различные перегородки, небольшие перегородки, участок возле топочного отсека собираются из кирпича.

Классификация оборудования

Перед тем, как построить шведскую печь или любую другую конструкцию, необходимо помнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и ее декоративного оформления.Чаще всего этот элемент собирается из кирпича. Можно облицовывать любыми термостойкими материалами. Для размещения поленьев и сжигания их конструкция оснащается топкой или топочным отсеком. Чтобы дым сразу не выносился на улицу и не выделял тепло, печь дополняют дымосборником. Для удаления дыма и продуктов горения дровяные печи оборудуют дымоходом.

Открытая топка конструкции подразумевает отсутствие двери.В этом случае особое внимание следует уделить внутренним стенкам камеры сгорания, чтобы они были как можно более толстыми, прочными и герметичными. Для кладки стен используют только шамотный кирпич и связующий состав на основе шамотной глины. Также каминная топка может быть закрытого типа.

Безопаснее пользоваться закрытой топкой. Это предотвращает попадание искр и пламени в комнату. Однако открытая топка смотрится более гармонично и позволяет созерцать яркое пламя, в полной мере наслаждаться его треском и теплом.Кроме того, выбрав открытую конструкцию, вы экономите деньги, которые могли бы пойти на покупку стальной или чугунной камеры с дверцей.

Для защиты помещения от пожара пространство возле топки необходимо утеплить каким-либо огнеупорным материалом.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печи можно собрать из простых кирпичей, так как дополнительная защита будет формироваться за счет чугунных бортиков.

Закрытая топка чаще всего оснащается дверцей из прозрачного закаленного стекла, что позволяет максимально подробно рассмотреть горящий в очаге огонь. Способ открывания такой двери может быть как классическим боковым, так и верхним. Многие современные печи оснащены системой самоочистки – это не дает образовываться саже и копоти на стекле.

Камины настенного и углового типа комплектуются стальными трубами, которые не имеют очень презентабельного вида.Чтобы скрыть и одновременно украсить такой дымоход, его заключают в короб, возводимый из кирпича. Дымоход укладывается также по заранее оговоренному порядку. Такой бокс не только улучшает внешний вид конструкции, но и укрепляет, дополнительно утепляет и аккумулирует накопленное тепло.

Стильные стальные вытяжки чаще всего покупают в комплекте для островного камина, которые вешают прямо над самим очагом.

Проведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений.Размеры конструкции подробно указаны на схеме. В заказе камина указано, сколько материала нужно для постройки. Важно знать, сколько нужно облицовочного, стандартного и огнеупорного кирпича, и закупать все материалы с небольшим запасом.

Не менее важно знать, сколько кладочного раствора вам нужно. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. В качестве кладочного раствора в основном используется цемент с маркировкой M 200.Для получения необходимой массы необходимо переместить цемент и песок между собой из расчета 1/3. Далее постепенно вмешайте воду, пока не образуется густой однородный состав без комков и грязи. Для того, чтобы уложить один кубометр кирпича, требуется в среднем 0,2-0,3 кубометра состава.

Более детально рассчитать габариты камина можно при собственном заказе. Для того, чтобы узнать, сколько кирпичей нужно, нужно объем одной единицы умножить на общее количество кирпичей в схеме.

Профессиональный и хорошо продуманный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет сделать все расчеты максимально просто и детально, увидеть форму и очертания камина с двух сторон. Если конструкция печи более сложная, можно отдельно рассчитать и нарисовать арку, полку и другие элементы конструкции. Это позволит определить способ расположения и место крепления дымосборника, зольника, дымохода, выявить угол наклона стен и ниш.

В нашем интернет-магазине Вы можете купить готовую топку для углового, островного или пристенного портала отечественных и зарубежных марок.

Выполнение работ

После того, как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробный заказ, вам потребуется приобрести следующие материалы и инструменты:

1. Резервуар, в котором будет смешиваться адгезионная основа. Он должен быть достаточно большим, не менее 40 литров.Для лучшего перемешивания лучше всего обзавестись электрическим миксером;
2. Для того, чтобы просеять песок, вам понадобится специальное сито;
3. Укладка выполняется шпателем;
4. Для проверки ровности углов необходим строительный уровень;
5. Возьмите рулетку, угольник и линейку;
6. Отметки наносятся простым карандашом или строительным маркером.

Дополнительно могут понадобиться такие предметы, как: молоток, тряпки, нож, наждачная бумага и другие.

Перед началом работ подготовьте комнату, накройте всю мебель, предметы интерьера, находящиеся в ней. Для удобства подключения прибора возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется по следующим этапам:

• Любое массивное сооружение начинают возводить только после возведения фундамента. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать в яму раствор, необходима опалубка.В этом случае возведение печи происходит только после полного высыхания фундамента;
• Далее приступаем к укладке рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичами. Периодически для укрепления конструкции ряды перевязывают. Все корректировки производятся еще до высыхания клея;
• После того, как возведены топка и каминный портал, приступаем к укладке дымохода. капюшон крепится к горизонтально расположенной перегородке.Производим поверхностную изоляцию. Если труба металлическая, лучше всего заключить ее в коробку из кирпича;
• На последнем этапе выполняются облицовочные работы, оборудуются демпфер, полка, решетка, столешница.

Печь Кузнецова или другое отопительное устройство нельзя сразу растопить после монтажа. Необходимо дать ему усохнуть, хорошо просохнуть 10-15 дней. После этого духовка постепенно начинает работать. Закладку дров в топку проводят ровно наполовину, постепенно увеличивая.

Из этого видео вы можете узнать, как сделать камин из кирпича своими руками в домашних условиях или на даче:

Каждый хозяин загородного дома стремится организовать в своем жилище уют. Открытый или закрытый очаг пламени создает особую атмосферу, которая действует успокаивающе и согревает в холодные месяцы. Чтобы источник тепла был безопасным и эффективным, можно построить угловую печь-камин своими руками. Для этого потребуются чертежи такой конструкции и навыки кирпичной кладки.

Что такое каминная печь, ее достоинства и недостатки

Каминная печь представляет собой агрегатную или капитальную конструкцию из огнестойких материалов, аккумулирующую тепло от очага пламени в камере сгорания.

Эти конструкции чаще всего используются в качестве источников тепла и комфортных элементов интерьера дачных участков, загородных домов и частных домовладений.

Каминные печи имеют ряд достоинств и недостатков, которые выражаются в следующих критериях:

Таблица: достоинства и недостатки каминов-каминов

Конструктивные особенности и принцип работы

Конструкция каминных печей состоит из двух основных элементы – камера сгорания и дымоходная система.От того, насколько точно рассчитаны соотношения их параметров, зависит степень КПД и производительность отопительной конструкции.

Принцип работы каминной печи заключается в том, что пламя в камере сгорания горит при открытом дымоходе (на верхнем конце). Отвод дыма осуществляется под действием тяги, мощность которой зависит от длины трубы. Эффективное тепловое излучение происходит при сгорании топливного материала, но когда он горит, нагрев значительно снижается.Для увеличения теплоотдачи каминная печь оборудована конвекционной камерой. Эта модернизация позволяет воздуху циркулировать из комнаты внутрь, а нагретому воздуху – обратно.

Как и любое капитальное сооружение, каминная печь имеет прочное основание.

В целях пожарной безопасности сооружение оборудовано затопленной площадкой. Ставится на полу перед камином. Для этого используются негорючие материалы – металл, камень, огнеупорный кирпич или черепица.

В соответствии с нормами пожарной безопасности такую ​​площадку следует делать на 30–35 см шире периметра каминной печи.

Над площадкой находится полость зольника и топливная камера. Пространство между этими отсеками оборудовано решеткой. Это увеличивает эффективность нагревательной конструкции, так как под горящим топливным материалом образуется место для отвода сгоревшего материала.

Конструкции с закрытой камерой сгорания оснащены специальной воздуходувкой, благодаря которой можно изменять тепловую мощность внутри камина-печи. Это позволяет продлить время горения, тем самым сэкономив топливо.

Все поверхности каминной печи, контактирующие с открытым пламенем, выложены огнестойкими материалами. Это необходимо, так как температура в этих частях камина достигает, а иногда и превышает + 1000 ° C.

Для усиления теплового излучения задняя стенка каминной печи оснащается листами из нержавеющей стали или чугуна. . Для большей теплоотдачи задняя стенка камеры сгорания построена под наклоном вперед. Благодаря этому тепловые потоки направляются к платформе, дополнительно нагревая полы.

Над камерой сгорания установлена ​​дымосборная камера (град). Он имеет неправильную форму, напоминающую усеченную пирамиду, перед которой стоит особая преграда. Этот барьер предотвращает смешение потоков холодного воздуха с продуктами горения, а также предотвращает попадание дыма в помещение.

Задняя стенка дымосборной камеры оснащена специальным выступом (зуб дымохода), не позволяющим скопившемуся газу попасть в помещение.

Зуб дымохода предотвращает попадание сажи в камеру сгорания.Для очистки этого участка каминной печи возле нее устанавливают дверцу.

Отсек дымоудаления (хайло) и система дымохода разделены металлической заслонкой. Этот элемент служит для перекрытия пути теплых потоков из помещения наружу после того, как дрова сгорели. Клапан также используется для регулировки тяги.

Дымоход возводится по тому же принципу, что и в других отопительных конструкциях. Для обеспечения хорошей тяги его высота должна быть не менее 500 см от основания камеры сгорания.

Расчет основных параметров

Эффективность каминной печи зависит от правильного расчета параметров всех ее элементов. Несоответствие в расчетах приведет к тому, что теплоотдача значительно снизится или часть дыма из камеры сгорания уйдет в помещение. Поэтому для построения правильной конструкции каминной печи необходимо соблюдать следующие правила:

1. Размер окна камеры сгорания не должен превышать 2-3% площади отапливаемого помещения.
2. Для определения площади нижней поверхности необходимо квадрат окна камеры сгорания умножить на 0,7.
3. Ширина камеры сгорания рекомендуется делать в пределах от 20 до 40% больше ее высоты.
4. Чтобы рассчитать глубину камеры сгорания, умножьте параметр ее высоты на 0,7.
5. Диаметр или сечение дымохода рекомендуется делать не менее 10% площади окна топки.При этом делать его канал меньше не рекомендуется: 150х280 мм для кирпичной конструкции, диаметром 160 мм для трубы.
6. Дымоход должен иметь коническую форму.

Чтобы не ошибиться в расчетах, можно использовать готовые таблицы и проекты таких конструкций.

Расчет кирпича

Для получения точного расчета кирпича необходимо использовать готовые схемы заказа. Количество строительного материала зависит от конкретной конструкции каминной печи.В предлагаемых схемах половину материала или меньше следует рассматривать как целые кирпичи. Причем их общее количество необходимо умножить на 1,2.

Полученная стоимость даст возможность закупить материал с небольшой наценкой. Это необходимо, так как кирпичи могут быть повреждены при транспортировке или разгрузке, а некоторые из них могут оказаться бракованными.

Для постройки каминной печи, возведенной по приведенной ниже схеме, вам понадобится около 360 штук красного кирпича и около 60 штук шамотного кирпича.

Расчет фундамента и раствора для кладки

При расчете раствора для кладки следует руководствоваться тем, что при толщине слоя 3 мм потребуется одно ведро смеси на 50 кирпичей.

Зная параметры используемого материала, несложно подсчитать, сколько бетона и песка потребуется для установки основания плиты.

Фундамент угловой каминной печи будет иметь форму сектора цилиндра, угол наклона которого составляет 45 градусов.

Чтобы рассчитать объем бетона данной формы, необходимо вспомнить школьный курс геометрии, а именно формулу для нахождения объема цилиндра, которая выглядит так: V = πR²h, где π – математическая константа, выражающая соотношение длины окружности к длине диаметра, равному 3,14, R – радиус, h – высота фигуры.

Длину каждой стороны прямого угла фигуры легко вычислить, зная параметры кирпича.

Судя по расположению рядов каминной печи, можно увидеть, что эти стороны имеют 3 длины лежачей стороны кирпича и одну длину торцевой стороны. Например, это выглядит так: 0,25 + 0,25 + 0,25 + 0,12 = 0,87 м. Фундамент под каминную печь нужно делать с каждой стороны на 10 см больше самой конструкции: 0,87 + 0,1 = 0,97 м.

Например, высота фундамента будет 10 см.

Теперь вам нужно подставить значения в формулу, чтобы найти объем цилиндра.Полученный результат нужно разделить на 4, так как сектор цилиндра имеет свою четвертую часть. Формула будет иметь следующий вид: V = (π · R² · h): 4. Подставляем значения: 3,14 · 0,97² · 0,1 = 3,14 · 0,94 · 0,1 = 0,295: 4 = 0,073 м³ бетонной смеси потребуется для заполнения. основа этой формы.

Видео: кирпичный угловой камин

Необходимые материалы и инструмент

Для постройки каминной печи не требуется специального оборудования. Все необходимые для этого инструменты можно найти у каждого владельца:

1. Штык и лопата.
2. Крупный лом.
3. Ручная циркулярная пила.
4. Ножовка по металлу.
5. Строительный уровень.
6. Yardstick.
7. Отвес.
8. Большой пл.
9. Правило выравнивания бетонного основания.
10. Емкости для воды и кладочной смеси.
11. Глубокий вибратор.
12. Мастерок.
13. Молоток с резиновым фиксатором.
14. Плоскогубцы.
15. Молоток.

Для заливки фундамента потребуются следующие материалы:

1. Гидроизоляционный материал.Можно использовать рубероид или толстый полиэтилен.
2. Для изготовления арматурной сетки – арматурных стержней сечением 0,8 см.
3. Песок.
4. Мелкозернистый (от 20 до 30 мм) щебень или крупные отсеки из гранита.
5. Для изготовления опалубки – обрезных досок, фанеры или плит OSB.
6. Бетонная смесь марок М 300 или М 400.
7. Гвозди и саморезы для усиления опалубки.
8. Проволочные или пластмассовые зажимы для крепления арматурных стержней.
9. Кирпич шамотный марки ША 8 типовых параметров.
10. Красный огнеупорный кирпич M 150 стандартных размеров.
11. Облицовочный материал.
12. Цемент.
13. Глина.
14. Металлические уголки из стали с шириной полки 50х50 или 60х60 мм.
15. Задвижка металлическая.
16. Термостойкий изоляционный материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализируются на возведении подобных конструкций.

Подготовительные работы, выбор места

Для каминной печи такой формы мест для установки не так много. Однако даже из четырех углов необходимо выбрать правильное расположение.

Для каминной печи лучше всего подходит большое помещение или холл площадью не менее 20 м², так как для ее полноценной работы требуется большой объем воздуха.

Печные специалисты рекомендуют строить угловые камины у внутренних стен помещения.Это связано с тем, что камин при таком расположении не теряет своей теплотворной способности, а также исключены проблемы с работой дымоходной системы.

Следует отметить, что печь-камин нельзя устанавливать возле дверей и окон, так как между камерой сгорания и проемом будут сильные воздушные потоки, которые могут привести к потере теплового излучения или возгоранию.

Если каминная печь оборудована камерой сгорания закрытого типа, то тяга внутри конструкции будет постоянной независимо от места расположения.

Каминная печь своими руками: пошаговая инструкция

Основание под каминную печь удобнее всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то монтажу фундамента будет предшествовать демонтаж напольного покрытия.

Следует отметить, что бетонное основание для отопительных конструкций нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставить расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем усадится. В результате элементы каминной печи сместятся или деформируются, образуя трещины и щели. Будет нарушена целостность конструкции, что повлияет на ее функциональность и производительность.

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

1. В помещении дома на месте будущего расположения каминной печи сделать разметку.Для этого отметьте маркером размеры фундамента на стене.
2. Разобрать пол. Используя отвес и строительный уровень, продлите разметку вниз.
3. Не снимайте деревянные поленья на этом этапе, пока фундамент каминной печи не будет доведен до их уровня.
4. Используя те же инструменты и отметки на стене, определите точное расположение основания на цокольном этаже дома.
5. С помощью ломов и лопат разобрать пол до фундамента дома.
6. Выройте яму, равную по глубине основанию дома, шириной на 10-15 см больше конструкции каминной печи. Если на строительной площадке преобладает песчаный или супесчаный грунт, то стенки котлована могут осыпаться. Чтобы этого не произошло, необходимо накрыть их полиэтиленом.
7. Выровнять и тщательно утрамбовать дно ямы.
8. Засыпьте песок так, чтобы получился слой толщиной 10 см. Следует отметить, что влажный песок лучше сжимается.
9. Вылейте такой же слой гравия поверх песчаной подушки.
10. Из досок или листов фанеры сделайте опалубку для заливки фундамента.
11. Забейте по одному деревянному бруску в каждый угол ямы. К ним будут крепиться панели опалубки. Если опалубка из досок, то между ними будут промежутки, через которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно готовый щит обернуть полиэтиленом.
12. Для гидроизоляции используйте рубероид или толстый полиэтилен.
13. Из арматурных стержней сечением 0.8 см сделайте армирующий каркас для бетонного основания. Ширина его ячеек должна быть не более 10х10 см. Пересечения металлических стержней следует зафиксировать проволокой, электросваркой или пластиковыми хомутами. Вся металлическая конструкция не должна опираться на гидроизоляцию. Поэтому его можно ставить на половинки или обломки кирпича.
14. Залить в опалубку бетонную смесь М300 или М 400. Используя глубокий вибратор, удалите пузырьки воздуха с неотвержденного основания. Жидкий бетон должен полностью покрывать выступающие части арматурного каркаса.
15. Застелить фундамент гидроизоляционным материалом. Это позволит бетону равномерно застыть. Через 3-4 недели основа полностью затвердеет.
16. Теперь нужно распилить бревна деревянного пола. Их концы будут располагаться на основании каминной печи.
17. Фундамент готов к кладке кирпичных рядов.

Приготовление кладочной смеси

Строительные магазины изобилуют разнообразными растворами и жаростойкими смесями для кладки печей, каминов и других отопительных конструкций.Однако опытные специалисты по духовке рекомендуют прибегнуть к старому и проверенному методу – использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшая из которых – голубая глина.

В высыхании голубая глина не трескается.

Материал предварительно замачивают в воде на пару дней. За это время глина становится вязкой. По консистенции он будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, замешивая комочки.

Подготовленная глина позволит сделать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавить в глину песок. Для этого рекомендуется использовать крупный речной песок, который добавляется перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильную пропорцию, материал скатывают в шар размером с яблоко среднего размера. Затем его помещают между двумя досками и медленно сжимают. Во время этого процесса следят за трещинами в глине:

• если они появились сразу после выдавливания, это свидетельствует о большом количестве песка в растворе;
• если мяч сжат до половины своей высоты, и трещины не появляются, это говорит о недостатке песка;
• пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не запутаться в рядах кладки, даже опытные печники сначала обходятся без раствора. Не лишним будет распечатать схему заказа.

Перед тем, как приступить к кладке из кирпича, необходимо покрыть бетонное основание гидроизоляцией, и только после этого приступают к сооружению каминной печи. Этот процесс состоит из нескольких этапов:

1. Следует отметить, что первые ряды необходимо сделать идеально ровными, так как они станут основой всей конструкции.Как показано на схеме – они выложены сплошным слоем. Используя угольник, отвес и строительный уровень – добейтесь строгой перпендикулярности. Перед кладкой кирпич необходимо замочить в воде на 1,5 – 2 часа.
2. Второй и третий ряды образуют место для хранения дымового материала. Эта ниша облицована двумя рядами кирпича с небольшим (до 3 см) перекрытием верхней кладки с лицевой стороны каминной печи.
3. Выложите основание топливной камеры с пятого ряда.Для этого используйте шамотный кирпич. Глубина камеры составит 460 мм. Каминная печь Хайло имеет габариты (630х490 мм).
4. С шестого по восьмой ряд застроить стенки каминной печи с наклоном задней стороны топки. Этот склон в будущем сформирует каменный зуб. На этом этапе вам понадобится ручная циркулярная пила с дисками для резки камня. На схеме заказа видны неполные или распиленные кирпичи.
5. С девятого по одиннадцатый ряд застроить стены каминной печи в соответствии со схемой.
6. В двенадцатом ряду уложите два стальных уголка длиной 60 см. Полочки углов необходимо разместить внутри камеры, горизонтально к ее основанию.
7. Тринадцатый и четырнадцатый ряды образуют переднее перекрытие окна топки. Кирпичи следует укладывать ложкой, а шамотный материал – внутри камеры сгорания.
8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этом этапе формируется дымовой зуб и строится задняя стенка.
9. Шестнадцатый и семнадцатый ряды образуют полку каминной печи, поэтому кирпичи нужно выкладывать с внешним сдвигом.
10. С восемнадцатого по двадцатый ряд в конструкции предусмотрено сужение. На этом этапе формируется камера для сбора дыма.
11. С двадцать первого по двадцать четвертый ряд выкладывают дымоход.
12. С двадцать пятого на двадцать седьмой – увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.
13. В последующих заказах определяют высоту дымохода.

Особенности дымохода

Внутренняя поверхность дымохода представляет собой прямой канал, но внешняя его часть имеет конструктивные особенности.

На пересечении балки перекрытия дымоход имеет расширение. Этот элемент дизайна важен, поскольку он снижает температуру сточных вод. В результате нет необходимости делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение.Эта особенность защищает кирпичную кладку от вредного воздействия атмосферных осадков.

Дымоход также защищен металлической крышкой. Дымоход рекомендуется оборудовать искрогасителем.

Особенности эксплуатации

При эксплуатации каминной печи следует придерживаться основных правил:

1. Перед тем, как разжигать каминную печь, убедитесь, что есть сквозняк. Для этого выдвиньте металлическую задвижку. Если тяги нет или она идет в обратном направлении, это признак засорения решеток, отверстий для воздуха или всей дымоходной системы.
2. Если каминная печь долгое время не использовалась, то перед растопкой необходимо удалить пробку холодного воздуха в дымоходной системе. Для этого зажгите бумагу или пучок соломы возле газового канала. Через время появится тяга. После этого можно использовать камин.
3. В качестве утеплителя лучше использовать дрова из осины, березы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму.Дым этой породы дерева способен очищать дымоходные каналы от копоти. Специалисты по топкам советуют на каждую десятую растопку использовать дрова из осины.
4. Древесина хвойных пород содержит смолы, поэтому для растопки удобно использовать стружку, щепу, а также еловые и сосновые шишки.
5. Нецелесообразно класть много дров в камеру сгорания. Оптимальный вариант – скачать 1/3 своей части.
6. Помещение, в котором находится каминная печь, должно хорошо вентилироваться.Для этого в помещении оборудована система вентиляции.
7. Если каминная печь используется постоянно, сажу следует удалять после каждого отопительного сезона. Если печь топить несколько раз в месяц, чистку можно проводить раз в два-три года.

Каминная печь станет ключевым элементом интерьера помещения. Теплая и уютная атмосфера станет незабываемой холодными зимними вечерами. Эта функциональная система отопления станет основной зоной отдыха в вашем доме.

Печь для бани с резервуаром для воды сложена из кирпича. Банная печь из кирпича. Как правильно выбрать кирпич.

Баня – атрибут каждого уютного загородного жилого дома. Невозможно представить заботливого и добродушного хозяина, который не пригласил бы искупаться в бане.

Это сооружение – гордость каждого, кто стремится к строительству. Ведь баня – это не просто приятное дополнение к дому, а ко всему прочему, очень полезно, кстати.

Баня не обходится без печи. И построить его не так-то просто. Здесь вам понадобится мудрое руководство и грамотные инструкции.

Печи из кирпича

Какие бывают печи

Перед тем, как приступить к строительству, необходимо ознакомиться с теоретической частью. Как известно, без него никуда. Предлагаем вам небольшое теоретическое введение.

Итак, есть три основных типа печей:

• Те, которые топятся «в черном».«
• Утопленные« в сером »
• Утопающие« в белом ».

Основные различия между ними заключаются в следующем. В «черной» печи нет дымохода; вся сажа и дым остаются внутри бани. Это означает, что нужно ожидать полного сгорания топлива при растопке. В конце концов, никому не хочется купаться в сажевой бане.

Это самая старая версия, которую использовали наши давние предки.Любители такой растопки говорят, что именно такой вариант сохраняет весь аромат ванны и все полезные свойства. Понятно, что «черные» бани почти не строят.

Печи из кирпича тают “В сером” уже есть какая-то система дымоудаления. Однако это очень и очень примитивно.

Но такая опция позволяет быстро подготовить ванну к пропариванию. «Серый» – это своего рода компромисс между скоростью розжига и чистотой помещения.

Ну последний вид самая чистая баня «белая» . Имеет отличную систему дымоудаления.

Конструкция топки в такой парилке позволяет полностью прогреть помещение и надолго сохранить пар. Однако обратная сторона – долгая разминка – до 12 часов.

«Белый» – самое сложное в своем конструктивном решении. Однако самый популярный.

Какой нужен кирпич

Кирпич для строительства нужно использовать керамический.Именно он обладает лучшими огнеупорными свойствами. Для строительства лучше использовать полнотелый керамический кирпич красного цвета.

Также в продаже можно найти специальный огнеупорный кирпич – шамот. Он создан по особой технологии в результате обжига специальной глины. Его огнеупорные свойства намного выше, чем у обычных кирпичных строительных материалов.

Использование шамота необходимо при возведении части печи, которая будет непосредственно контактировать с огнем. Речь, конечно, идет о топке.Запрещается использовать при строительстве силикатный кирпич, в том числе двойной силикатный кирпич М 150, даже несмотря на некоторые его преимущества.

Обучение

Песок и глина

Особенность конструкции кладки в бане заключается в том, что здесь не используется цементный раствор для скрепления кирпича. Это связано с атмосферой в помещении, которая негативно влияет на цемент.

Для кладки кирпичной печи для бани используется раствор глины и песка. Его приготовление выглядит следующим образом:

• Глина замачивается на сутки в канаве или в какой-нибудь емкости.Замачивание предназначено для создания желаемой начальной консистенции.
• Мелкий песок осторожно просеивают через сито. В песке недопустимо наличие мелких камешков и других инородных тел.
• Глина переливается из сухой емкости и тщательно вымешивается.
• В протертую глину добавляют воду и все это перемешивают миксером (также можно перфоратором со специальной насадкой).
• В глину добавляют просеянный мелкий песок и снова все тщательно перемешивают.Конечная консистенция должна быть похожей на густую сметану.

Примечание! Закупку раствора не следует делать на будущее. Сделайте глиняно-песчаный раствор из такого количества, которого хватит на тот или иной этап работ.

Первый этап

Все начинается с азов, а именно с возведения фундамента. Первый ряд кладки для возведения банной печи укладывается именно на фундамент.

Эту серию правильнее называть нулевой.Именно под этим именем он фигурирует на профессиональном сленге печников. Эта серия является продолжением фундамента. И уже на нем укладываются все остальные ряды.

Основные работы

Первые шаги

Теперь, когда все подготовительные работы завершены, можно приступать к первым этапам нашего строительства. В самом начале, при возведении первого ряда кладки, оставляем место для чистящего канала и, конечно же, его двери.

Далее идет кладка следующего ряда, который будет содержать очистной канал.В процессе строительства нужно прикрепить двери к швеллерам. Делается это с помощью металлической проволоки, которую кладут под кирпич и соединительный раствор.

Заканчивается построением последнего ряда для первого этапа работ. Далее будет установка емкости для воды.

Установка резервуара для воды

Кирпичная печь в бане может быть дополнена резервуаром для воды. Этот бак предназначен для нагрева воды. Рассмотрим расположение емкости на уровне топки.

Его установка связана со следующими работами:

• Изготовление самой цистерны. Он должен быть металлическим. Кроме того, емкость должна быть прямоугольной формы. Листы, из которых вы будете делать бак печи, должны быть толщиной 1 мм.
• Установка происходит таким образом, чтобы более 2/3 емкости находилось в топке, в ее камере сгорания. Эта часть позже будет выложена кладкой. Оставшаяся треть уходит на улицу.

Такое расположение бака очень удобно как для чистки, так и для слива воды.Эффективность печи при установке такой конструкции сильно возрастает, поэтому мы рекомендуем не пренебрегать ею.

Решетка

Это устройство устанавливается рядом с резервуаром для воды. Решетка предназначена для хранения горячих камней.

При установке решетки могут возникнуть проблемы из-за того, что ниша для нее оказалась немного больше, чем предполагалось. Это устраняется установкой колотого кирпича.

Кирпичная печь для бани не должна подвергаться давлению этой решетки, когда она расширяется в процессе раскаливания.Поэтому следите за тем, чтобы эта решетка не касалась стенок топки.

Прочитав описанные выше рекомендации, вы несомненно приблизитесь к пониманию того, как сделать печь для бани из кирпича. Понятно, что описать такой долгий и трудоемкий процесс в одной статье невозможно. Для каждого этапа взведения печи сауны требуется отдельный большой текстовый материал.

Для того, чтобы сложить банную печь из кирпича своими руками, в первую очередь необходимо произвести соответствующие замеры.Ведь его площадь имеет решающее значение для дизайна будущей печи, ее размеров и других характеристик. К тому же хорошо показать на бумаге, из каких комнат сделана ванна – так проще и удобнее ориентироваться и производить необходимые расчеты по чертежу.

На этом этапе следует определить вид топлива для будущей печи. Если это классический вариант из кирпича, то, конечно, лучше всего подойдут дрова. Но нужно учитывать и другие виды топлива: зачастую они более выгодны.

После того, как определены размеры и другие общие характеристики банной печи, настала очередь заняться материалами для ее установки. Скорее всего, настоящему мастеру, решившему сложить банную печь из кирпича своими руками, понадобится:

• , которые понадобятся для разметки топки.
• Кирпич красный огнеупорный – пойдет на обустройство печи и дымохода. Возможная альтернатива материалу – натуральный камень.
• Глина и крупный песок , из которого нужно будет приготовить раствор для кладки.
• Чугунное литье для печи : колосниковые решетки и каминные решетки, виды, двери – воздуходувка и топка, колодцы для чистки дымохода, печь из чугуна и т. Д.
• Рубероид или другой материал, пригодный для гидроизоляции.
• Бак , в котором будет нагреваться вода.
• Асбестовый шнур .
• Проволока металлическая оцинкованная (так называемое цинкование ).
• Стальная лента и уголок.

Перечисленные материалы являются необходимым минимумом для кладки простой кирпичной банной печи. Тем, кто считает, что у них есть силы разработать более функциональное устройство, следует быть готовым к тратам на дополнительные материалы.
Есть несколько секретов, зная о которых можно не сомневаться в правильности конструкции будущей печи:

• стены такой конструкции не боятся перегрева, поэтому температура воздуха в этом помещении будет подниматься медленнее.Эта печь имеет «холодный» вид.
• Перед тем, как класть печь для бани, следует изучить особенности такого материала, как кирпич – первый не подойдет.

При строительстве топки для бани возможны 4 варианта:

1. Исторический. В России топили только баню и просто так – в черном : Ждали пока дрова в топке догорают, дым выходил через парилку и только потом в нее входил.Такой способ был связан с отсутствием дымохода. Недостатки этого варианта очевидны. Из плюсов – быстрое повышение температуры в парилке (разогрев), а также особый аромат и пар.
2. Смешанный. В данном случае дымоход есть, но продукты горения все равно попадают на камни – они не изолированы от топки. Этот вид конструкции и топки получил название «В сером» . Как и в первом случае, помещение прогревается достаточно быстро, но париться можно только в том случае, если в топке нет огня.
3. Чисто, но неэкономично. Камни нагреваются от печи, поэтому в парилке нет дыма, а париться можно сколько угодно. Из недостатков варианта – длительный обогрев помещения (может длиться до 12 часов), а также большой расход дров. Такой вариант получил название баня. «В белом» .
4. Двухместный: с кирпичной печью и печью. Устройство такой печи заключается в установке двух чугунных печей над дымоходом и топкой.Сверху кладут камни и емкость с водой. Чтобы поддерживать в нем достаточно высокую температуру, емкость должна быть с трех сторон обнесена кладкой.

Хороший строительный кирпич должен отвечать двум требованиям: быть качественным и хорошо обожженным. Определить, подходит ли он для кладки по внешнему виду, несложно: сколы, трещины, неровные края – достаточные основания для отказа от него. Еще одно испытание – дать кирпичу упасть: он должен рассыпаться на крупные куски. Если вместо них образовалась небольшая крошка – такой материал не подходит.

Иногда также используется специальный обжиговый кирпич, основным отличием которого является обжиг всего с трех сторон. Незапеченная ложка в этом случае пойдет в кладку наружу (то есть от топки). Правда, стоит отметить, что использование специальных кирпичей не так уж и распространено, обычно берут классический красный цвет.

Но топливная зона – шамотный кирпич марки Ш5. Он бывает белого, светло-розового или желтого цвета. Благодаря особой технологии обжига он выдерживает более высокие температуры, но отличается своими размерами.Но в большинстве случаев это не имеет значения: выкладываемая из нее печь, как правило, не связана с корпусом печи, а значит, выравнивать ряды на один уровень вряд ли придется.

Что нужно знать о фундаменте печи

Как уже было сказано, прежде чем строить банную печь из кирпича своими руками, хорошо подготовить соответствующие чертежи – Так будет проще работать.

После этого нужно сделать фундамент : в такой конструкции, как кирпичная печь для бани, вес немаленький, а значит, нужно уделить особое внимание хорошей опоре.Раньше в качестве фундамента использовалась корневая часть сосны (ее еще называют кремлевской), она отличается прочностью и надежностью, что гарантировало такой печи устойчивость на многие десятилетия.

Современные мастера Подготовка фундамента начинается с рытья котлована (достаточная глубина – 0,5 метра и чуть больше). Чтобы защитить фундамент от возможного смещения грунта и придать ему дополнительную устойчивость, ближе к дну котлована нужно немного расширить.Затем насыпьте в достаточном количестве чистый песок, залейте водой и присыпьте щебнем (подойдет и битый кирпич). Когда смесь осядет, можно приступать к установке панельной или сборной опалубки, а затем устанавливать в нее армированный каркас.

Следующий этап – заливка жидкого бетона до уровня примерно на 15 см ниже поверхности почвы. Когда он застынет, опалубку можно снимать, а в образовавшиеся пустоты насыпать мелкий щебень.После этого нужно прямо на бетон уложить пару кусков рубероида, размер которых соответствует месту фундамента. В этом случае рубероид используют для гидроизоляции, защищая будущую печь для бани из кирпича от возможной влажности почвы. Этот важный момент нельзя упускать: попадая на кирпичи, влага влияет на их прочность, что может привести к разрушению печи.

Когда фундамент готов, самое время заняться стенками топки.

Идеально для кладки

Кладочные элементы будущей печи крепятся специальным раствором, о приготовлении которого стоит позаботиться заранее. В его состав входят: бетон, хорошо просеянный песок (для этих целей хорошо использовать сито с мелкими ячейками), а также глина, глубина добычи которой должна быть не менее 1,5 метра от поверхности земли. Такую глину нужно очистить, избавившись от мусора и примесей, а затем оставить в емкости с водой на пару дней.

Замоченную глину замешивают, а затем перемешивают миксером с небольшим количеством воды, постепенно доводя раствор до густоты сметаны. После этого в смесь можно добавить влажный песок, соблюдая примерную пропорцию : 1 часть песка на 2 части глины.

Вот простой тест для проверки качества полученного раствора: в него нужно окунуть сухую деревянную палочку и оценить толщину образовавшегося слоя – при правильно подобранном составе она будет примерно 2 мм.Если слой меньше, в растворе не хватает глины, если больше – песка.

Стоит отметить, что такой раствор достаточно быстро застывает и становится непригодным для работы, теряя свои свойства, поэтому использовать его нужно в тот же день, не откладывая работу на потом.

Пошаговый

Строя печь в сауне из кирпича своими руками, нужно помнить, что последовательность и поэтапность работ – важное условие ее правильного функционирования в будущем.

Кирпичная печь для бани состоит из таких элементов, как: печь, в которую кладут камни, дно печи и ее дверца, дверца воздуходувки, чугунный пол, резервуар для воды и виды.

Перед тем, как приступить к кладке печи, необходимо составить и распечатать заказ, а также подготовить угольник, болгарку, плоскогубцы, абразивный круг и веник с совком.

Рассматриваемая конструкция печи предполагает установку чистой дверцы в первом ряду кирпичной кладки, следовательно, его крепеж нужно будет разместить под кирпичом.Но стальные элементы здесь не подойдут – их нет возможности исправить, поэтому придется заменить на тонкую (примерно 3 мм) нержавеющую проволоку. Для повышения податливости его необходимо сжечь.

Скрутка, проволока укладывается под первый ряд кладки, а в кирпичах с шлифовальной машиной и абразивным кругом проделываются соответствующие прорези. После того, как дверь установлена, образовавшиеся щели заполняются раствором из песка и глины.
После завершения первого ряда кладки необходимо установить резервуар для воды , который легко изготавливается самостоятельно мастером.

Но перед кладкой четвертого ряда нужно будет еще раз проверить ровность стен будущей печи. То же касается и прямолинейности углов.

Кирпичная печь для бани образована верхней гранью 4-го ряда кирпичной кладки и торцами 2-х кирпичей, установленных бортиком в подвале.

Бывает, что не очень качественные кирпичи отличаются не совсем стандартными размерами, поэтому приходится отрезать лишнее, а затем наращивать недостающее при помощи болгарки и других кирпичей.

Решетка необходимо отрегулировать так, чтобы между ним и камерой сгорания оставался зазор. Иначе при нагревании решетка расширится и сдвинет кирпичи, которыми кладут стены топки.

Отступая от заказа: кирпичи монтажные

Стоит отметить, что при кладке топки не всегда удается строго соблюдать порядок: это идеальная схема, предполагающая работу с одним и тем же материалом. На самом деле кирпич можно сделать не только с допуском, но и с браком.В этом случае, переходя к 5-му ряду кладки, можно заметить наличие широкой щели между кирпичами задней стены. Раствор на основе песка и глины из него просто выльется. Здесь нужно сделать так: сдвинуть два кирпича так, чтобы шов между ними не превышал 5 мм, а третий – заменить двумя брусками соответствующей ширины. Перед тем как перейти к следующему – 6-му ряду, нужно дважды обмотать асбестовым шнуром не только чистую дверцу, но и ту часть емкости для воды, которая касается кирпичей.Последнее необязательно, но желательно сохранить безопасность на тот случай, если при растопке в баке по каким-то причинам (например, по забывчивости) нет воды.

При установке противопожарной двери его необходимо закрепить так же, как и чистую дверцу. Единственное изменение: нужно скручивать не один, а по три провода на каждое отверстие. Это легко сделать с помощью плоскогубцев.

Еще одна хитрость, которая поможет сохранить надежность и ровность конструкции, а также предотвратить ее обрушение: необходимо контролировать горизонтальное положение каждого ряда и исправлять любые отклонения во времени. То же самое и с вертикальными углами.

Описанная схема установки кирпичей 5-го ряда подходит и для следующих двух рядов. Если этот момент упустить, большие зазоры вызовут большие потери тепла. кирпичный топочный камин. В последующих рядах кладки такая регулировка больше не требуется.

Секреты безупречного дымохода

При установке дымохода в первую очередь необходимо подумать о соблюдении правил пожарной безопасности. Не забывайте, что расстояние от крыши до трубы не должно быть меньше 80 см.Что касается толщины стенок дымохода, то она оптимальна, если она составляет не менее полутора кирпичей. Конечно, быстро они не нагреются, но сохранят тепло надолго. К тому же такая мера поможет защитить внутренние стены от конденсата.

Как правило, облицовывают печь с 12-го по 19-й ряды кладки, а на 21-м надо сформировать

два канала, размер каждого примерно один кирпич.

Расстояние над ядром нужно будет перекрыть полным кирпичом с взятой четвертью (так называемые три-четверки), выпуская в проем справа.

Перед тем, как браться за дымоход, образовавшиеся пустоты следует утеплить минеральной ватой .

После окончания 22-й кладки необходимо приступить к смещению каналов дымохода к центру. Если в заказе указано, что сердцевина должна быть полностью перекрыта, необходимо положить поверх нее дополнительный ряд кирпичей.

Установка задвижки запускается после объединения каналов. Минимальное расстояние между ними – один ряд кирпичной кладки.

Необходимо учитывать, что размеры дымоходного канала должны строго соответствовать указанным. Таким образом, увеличение размеров поперечного сечения приведет к медленному удалению продуктов сгорания топлива.

Важный момент – обработка всех составов во избежание образования трещин, которые быстро приводят к образованию сажи на стенах и потолке ванны. При обнаружении зазоров необходимо немедленно устранить их раствором из песка и глины.

Чтобы кирпичная печь для бани полностью просохла, потребуется не менее 14 дней. После завершения кладки нужно проверить тягу, открыв для этого все дверцы и заглушки. Первая топка должна пройти по не полностью разогретой печи , лучшим топливом в этом случае будет щепа .

На современном рынке достаточно большой вариант гарнитуров и печей для бани.

О схемах и вариантах

Сборка подходящей печи из подходящего материала – дело ответственное и тщательное.Перед работой нужно ознакомиться с вариантами чертежей, только по схемам реально создать рабочую печь.

Примеры самых популярных печей:

Безопасность

Нагревательный прибор надо продумать. Хорошая печь работает не один десяток лет, изготовлена ​​по простой технологии с соблюдением всех правил пожарной безопасности.

Обычно выполняются следующие шаги:

• Обучение. Измерьте все размеры по чертежу, продумайте планы и выберите материалы. Только после этого заливайте фундамент.
• Процесс кладки. Каждый раз нужно раскладывать строго по чертежу, а есть несколько видов работ с кирпичом. Это связано с особенностями помещения и предпочтениями покупателей.
• Очень внимательно к установке бака для нагрева воды . Это необходимо для банной печи. Он изготовлен как из стали, так и из нержавеющей стали.Во избежание перегрева или возгорания железные элементы наматывают асбестовым шнуром. Да и само размещение емкости в ванне может быть любым, ведь емкость ставят просто для удобства.

Инструменты и материалы

Кирпичные отопительные конструкции не могут быть завершены без:

• Мастерки;
• Молотки по камню;
• Молотки с резиновыми насадками;
• Уровень;
• рулетки;
• Шлифовальные машины;
• Емкости для воды кирпичные и растворные;
• Сам кирпич;
• глина;
• Песок;
• щебень;
• Доска для опалубки;
• Деготь;
• Рулонный кровельный материал;
• Фитинги;
• Решетка;
• Двери чугунные: выдувные и топочные;
• тарелок;
• Бак для нагрева воды.

Как правильно выбрать кирпич

При выборе кирпича необходимо учитывать, что плоскости, где пламя соприкасается с материалом, будут выполнены только из его шамотного вида. Обычно это кирпичи желтого цвета, и на схемах их стараются выделить в таком же оттенке. Внешне желательно подбирать кирпич однородный по структуре. Технические характеристики следующие:

• Морозостойкость не менее 25 циклов;
• Прочность М75-М150.

И даже самый дорогой пустотелый кирпич не подойдет. В качестве решения сейчас выбирают покупную глину, заменяя цемент только вначале. Хорошая штука уже очищена от мусора и прочих примесей. Сам глиняный концентрат сначала нужно замочить, а потом развести песком. Хорошее соотношение – одна единица глины на два песка.

Есть наработки и простые правила расстановки металлических элементов для кирпичной печи:

Для топки дверь нужно спланировать так, чтобы она смотрела прямо на дверь входного помещения.

Удобная фундаментная площадка под кирпичную конструкцию имеет размеры: 70х70х20 см.

Планируя топку, также рассчитывают на ту часть парилки, где стараются разместить полки рядом с топкой. Но они также рассчитывают на человеческий рост. Главное, чтобы в самом крутом парке не было дискомфорта наверху.

Печи никогда не складываются вплотную. Необходимо выдерживать зазор, иначе не будет циркуляции воздуха с одной или даже двух плоскостей, а это снизит теплоотдачу.

Кладка: пошаговая инструкция

Работа начинается с с приготовления раствора . По указанной выше консистенции смешивают песок и глину, затем все это постепенно разбавляют водой и перемешивают. Чтобы работа шла быстрее, нужно вооружиться насадкой типа миксера, установленной в дрель или шуруповерт.

Раствор довели до сметаны. Рабочий мастерок желательно делать в подставке для бака. Есть еще один способ проверить качество: обычной палочкой вытяните смесь и посмотрите на осадок.Идеально, когда на самой палочке слой более 2 мм.

1. Первые два или три ряда нужно выложить сплошной плоскостью . Это подушка для будущей печени. Ее нужно ставить на цемент, потому что эта деталь не будет набирать много градусов, а ее составляющая должна быть максимально прочной.
2. Сделав ровное основание, делаем четвертый ряд по схеме. Здесь уже работают над дверцей топки, планируя отверстие под чугун.Также они составляют основу колосниковой решетки и зольной камеры. Дверца нагнетателя закреплена цинковой проволокой. Посередине кладки 4 ряда нужно установить дверь , снаружи кирпича выкладываются элементы для крепежа. Иногда случается, что процессу мешает оцинкованная проволока. Для этого на каждом кирпиче аккуратно проделываются бороздки, и в них прокладывается проволока. Таким же образом закрепляется дверца поддувала сверху. Это будет 6-й ряд.
3. Перед укладкой пятый ряд углы необходимо проверить, но только потом проделать следующие три.Момент измерения связан с тем, что на этом уровне есть решетка и зольный колодец. Если перепутать углы наклона, дым уйдет за намеченный путь и даже может быть брошен в парилку. Дойдя до 7-го ряда, полностью фиксируем дверцу поддувала .
4. 8 рядов – установка колосниковой решетки и топочной дверцы . А сама решетка должна быть на уровне кладки, для этого в кирпичах делают надрезы. Решетка фиксируется на дольках в растворе, но иногда просто лежит без фиксации.Это необходимо для того, чтобы нагретый металл не соприкасался со стенкой печи при расширении. Иначе печь заведет. Хорошо, когда сама решетка по размерам немного меньше подготовленной для нее плоскости. И дверца топки устанавливается аналогично дутьевой.
5. Далее нужно разложить проем под бак подогрева с жидкостью . Сам бак должен располагаться сбоку от топки, точнее на стенках. При контакте металла с печью (кладкой) необходимо учитывать меры безопасности.Для этого возьмите в работу асбестовый шнур и намотайте его в два слоя.
6. Продолжение кладки кирпичных рядов. Девятый ряд нужно выполнить перегородку, там будет дымоход , начнется .
7. Уже десятый ряд необходимо закрыть бак с горячей водой. Здесь установлена ​​пластина. Стальную или чугунную пластину кладут так же, как решетку – в выбранные в кирпиче пазы. Мы помним о расширении металла, поэтому учитываем разницу краев плиты и кирпича.Желательно оставить до 2 см свободного места.
8. В конце выполняется кладка до топки, откуда потом идут к устройству дымоходов .

Итак, кладка готова. А конструкция топки будет работать очень просто: сжигается топливо. От него течет горячий газ, нагревая водой стенки топки и котла.

Банная печь из кирпича с индивидуальной доработкой от русского мастера.

Отделка

Фасад готовой кирпичной кладки можно закрыть:

• Плиточный;
• Кирпич;
• Натуральный камень;
• Искусственный камень;
• Кожух или корпус из стали;
• Лепнина на глине;
• Плиточный.

Облицовка декоративным кирпичом.

Редко когда банные печи оштукатуривают или устраивают шикарные узоры из плитки. Обычно изготавливают корпус из стали из подручных уголков и другого металла . Конечно, таким образом кирпичная конструкция прослужит максимально долго, но всем известно, что нагретый металл не особо полезен для слизистых оболочек и кожных поверхностей.

Эстетики добавит декоративный кирпич. Потому что это просто и экономично. В результате печь получит дополнительные свойства, такие как:

1. Быстрый нагрев.
2. Лучшее сохранение тепла в течение длительного времени.
3. Не будет разрушений от избытка влаги.

Кирпичная печь для бани: как продумать все нюансы? Посмотрите видео:

Сколько будет стоить

Простая конструкция и ее стоимость по материалам:

1. На фундамент до 3-х кубиков .Также подойдет боевой или бетонный раствор.
2. На печь нужно от 450 до 1200 штук кирпича . Также считая аксессуары (топка, задвижка, колосниковая решетка).
3. Дымоход. Дешевле изготавливать из железа.

Ориентировочная стоимость работ мастеров:

1. Плата за прокладку от и до. Цена начинается от 40 тысяч рублей (Центральный регион) .
2. Если нужно поставить покупную металлоконструкцию и кирпич, то дешевле – от 20 тыс. Руб.

Есть два типа расчетов с мастерами:

1. Кто-то просит платить смету за каждый уложенный кирпич индивидуально.
2. Есть те, кто берет на себя рабочее время.
3. Но самое страшное – это работа над скоростью и результатом. Здесь не стоит рассчитывать на хорошее качество, так как любой дизайн изготовят за считанные дни без гарантий.

А как насчет ГРМ

«Хакерская работа» занимает не более 2-3 дней .

Качественное строительство без облицовки займет не больше недели.

Банная печь с узорами, плиткой и декоративным камнем Строится от двух недель до нескольких месяцев. Все зависит от проекта.

Какой должна быть кирпичная печь в настоящей русской бане? Советы и рекомендации от любительского некоммерческого типа строительства в видео ниже:

Чтобы произвести кладку печи из кирпича своими руками, необходимо знать, как правильно оформить печь из кирпича, какой кирпич и раствор выбрать для этого, а также какие ошибки допускать не следует.Далее мы постараемся максимально внимательно рассмотреть технологию кладки печи из кирпича, и если вы не решитесь самостоятельно провести это мероприятие, полученные знания позволят вам проследить, насколько правильно это делает наемный печник!

Материалы и инструмент для кладки печи

Обращаем ваше внимание на то, что существует множество различных схем кладки кирпича, поэтому, если вы впервые решили заняться кладкой кирпича, рекомендуем выбрать более простой рисунок. От этого КПД печи для бани не сильно изменится, но при этом вероятность успешного создания печи будет выше!

Итак, для кладки печи из кирпича своими руками потребуются следующие материалы:

• Кирпич шамотный (для кладки топки)
• Кирпич огнеупорный красный либо (для кладки печки и дымохода)
• Глина и крупный песок (для приготовления раствора)
• Печное литье (каминная решетка, дверца воздуходувки и топка, виды, колодцы для чистки дымоходов, чугунная печь, колосниковая решетка и т. Д.)
• Шнур асбестовый
• Бак для нагрева воды
• Проволока оцинкованная
• Уголок стальной
• Гидроизоляционный материал (рубероид)
• Лента стальная

Из вышеперечисленных материалов можно сделать простую печь для бани из кирпича, но чтобы сделать агрегат более функциональным, потребуются дополнительные элементы, указанные на чертеже.

Инструменты для кирпичной кладки своими руками:

• Болгарка с кругом по металлу и алмазным кругом (для резки кирпича)
• Электродрель с насадкой-миксером
• Емкость для раствора (лучше всего 10 литровое ведро)
• Мастер ОК
• Уровень здания
• Отвес
• Деревянный молоток
• Рулетка и маркер

Это самые важные инструменты для кладки своими руками, но их список может быть даже больше в зависимости от сложности проекта.

Чертежи, проекты и схемы кладки кирпичной печи для бани

Предлагаем Вашему вниманию самые популярные схемы кладки банной печи из кирпича:

Ознакомившись со схемами кладки кирпичной печи, а также с последовательностью и особенностями выполнения заказа, приступаем к основному процессу!

Технологию кладки печи из кирпича очень сложно объяснить на словах, поэтому предлагаем вашему вниманию процесс кладки печи банной из кирпича на основе так называемых фотошагов:

Советы по самостоятельной кладке кирпичной печи для бани

Многие начинающие печники допускают простые, на первый взгляд, ошибки при кладке кирпича.Результатом этих ошибок является разрушение печи, задымление всей сауны и, что хуже всего, пожар!

Итак, кладя себе печь из кирпича, воспользуйтесь следующими рекомендациями:

Вот и все, что мы хотели рассказать о том, как правильно выложить кирпичную печь для бани своими руками! Надеемся, что из этой статьи вы узнали много нового о себе и самостоятельная кладка печи станет для вас легким делом!

Несмотря на растущую популярность готовых металлоконструкций, традиционная русская баня неизменно ассоциируется с кирпичной моделью печи.Мастерам, предпочитающим самостоятельно благоустроить имущество, полезно ознакомиться с порядком строительства кирпичной печи из кирпича. Информация о необходимых материалах, нюансах процесса и подробное описание последовательности работ помогут обустроить комфортное место для отдыха.

Материалы и инструменты

Приобретение качественного материала – первый шаг к возведению прочной кирпичной конструкции для бани.Кирпич заслуживает первостепенного внимания: для обустройства топки и дымохода применяется огнеупор красного типа, выдерживающий нагрев до 850 ° С, топка кладется шамотным кирпичом, сохраняющим свои свойства при температуре выше 1500 ° С. Крупный песок и для укладки фундамента потребуется глина, в качестве гидроизоляционного материала между основанием и банной печью используется рубероид.

Дополнительные материалы для устройства банной печи:

• печное литье;
• стальной уголок и лента;
• емкость для подогрева жидкости;
• шнур асбестовый;
• проволока оцинкованная.

Перечисленные материалы позволят построить самую простую модель банной печи из кирпича, более сложные конструкции потребуют дополнительных деталей. Чтобы не прерывать процесс поиска необходимых инструментов, заранее позаботьтесь об их наличии. Помимо электродрели и болгарки вам понадобится емкость для раствора, уровень, рулетка, отвес и деревянный молоток.

Варианты проекта

Схем кладки много, если вы не считаете себя профессионалом, лучше подобрать несложный вариант возведения собственными силами.На КПД банной печи это не повлияет, а шанс на успешный результат работы будет намного выше.

Помимо традиционных способов кладки, предлагаем вашему вниманию заказ колоколообразных бань кузнецовских духовых шкафов, которые занимают значительно меньше места в отличие от стандартных конструкций.

Каждому начинающему печнику полезно познакомиться с тонкостями процесса оборудования кирпичной печи, иначе допущенные при кладке ошибки могут стать фатальными при эксплуатации конструкции бани.Итак, на что стоит обратить внимание:

• Глина, взятая при рытье котлована, пригодится для растворной смеси при кладке печи.
• Глину и песок для кладки банных печей смешивают в соотношении 2: 1 или 3: 1. Определить правильную плотность раствора для соединения кирпича поможет следующий метод: опустив в него деревянную палку, отмерьте оставшийся глиняный слой. Оптимальной считается толщина 2 мм, если показатель больше, нужно добавить песок, более тонкий слой говорит о необходимости делать глину.
• Монтаж печи литья в кирпичные ряды предусматривает образование между ними полусантиметрового зазора. Это предотвращает разрушение кладки каменки для бани из кирпича в результате расширения металла от накаливания.
• Нестандартные размеры кирпича приводят к его выступам или недостаче в конце кладки ряда. Исправить ситуацию поможет отпиливание выступающих частей кирпича болгаркой или формирование в случае нехватки утолщенных промежуточных швов.
№
• Если размер решетки не совпадает с размером отверстия в топке, подготовленном в банной топке, обратитесь к болгарке с металлическим кружком.
• Обязательно предусмотрите очистные колодцы на изгибах внутренних каналов дымохода, эти участки наиболее подвержены скоплению сажи.
• Избегайте контакта отливки печи и кирпича. Эти места банной печи нуждаются в дополнительной защите, которая организовывается путем наматывания асбестового шнура на металлические детали.
• Деревянные элементы, расположенные рядом с печью сауны, нуждаются в защите антисептическими растворами, которые защищают материал от самовозгорания в результате нагрева кирпичей и препятствуют процессам гниения.

Важно! Кладка кирпича осуществляется с обязательным использованием строительного уровня строго по отвесу.

Последовательность работ

Кирпичная печь из кирпича ввиду своей массивности требует предварительного устройства фундамента. Заложив фундамент, переходят непосредственно к кладке, завершается процесс обустройством дымохода.

Фонд

Котлован под кирпичную банную печь выкапывается на глубину, превышающую уровень промерзания почвы.В зависимости от региона этот показатель составляет 0,7-1,2 м. Ширина ямы в самом низу немного превышает основную выемку. Это не допускает нарушения целостности общей конструкции при движении грунта. Порядок строительства фундамента под банную печь включает следующие этапы:

• Дно котлована оборудовано песчаной подушкой высотой 15 см, которую впоследствии заполняют водой.
• После полной пропитки кладется камень или битый кирпич, формируется слой толщиной 20 см.
• По окончании усадки песчаной подушки образуется слой щебня.
• Сверху устанавливается опалубка и монтируется усиленный каркас.
• Бетонный раствор заливается до уровня не более 15 см от поверхности пола.
• Следующий этап – демонтаж опалубки. Освободившееся пространство засыпается мелким гравием или крупным песком.

Завершает процесс укладка на бетон двух слоев рубероида, выполняющего функцию гидроизоляционного материала между фундаментом и кирпичной печью.Предотвращение попадания влаги в кирпич предотвращает преждевременное разрушение материала. После полного высыхания основания переходят к основной конструкции ванны из кирпича.

Каменная печь

После проверки горизонтальности фундамента можно переходить к возведению стен печи сауны. Сначала на полу образуется своеобразный кирпичный защитный экран, создающий противопожарный барьер. Для этого понадобится пескобетонный раствор и кирпич резьбовой.Для основной кладки используется песчано-глиняная смесь.

Совет! Облегчить использование сухой глины поможет ее предварительное замачивание на несколько дней в специальной емкости. Песок для раствора очищают от мусора и просеивают.

Рекомендуется создать небольшой объем раствора в соотношении песка и глины примерно 2: 1. При формировании первого ряда печи сауны кирпич, уложенный на гидроизоляционный материал, предварительно смачивают водой. Завершите первый ряд обязательной проверкой углов и соблюдением выбранного порядка.Это учитывается в любом выбранном проекте банной печи из кирпича. Швы между рядами формируются толщиной 3-5 мм. Следующий слой кирпича укладывается на стык двух нижних, это правило соблюдается на всей кладке.

Обычно при формировании третьего ряда кирпичей из кирпича монтируется дверца поддувала. Для его усиления используйте полосы из стального листа или оцинкованной проволоки. Специалисты отдают предпочтение стальным полосам из-за облегченного процесса крепления, при отсутствии полос выбранная проволока должна соответствовать стандартной толщине.Чтобы закрепить его в кирпиче, необходимо подготовить небольшие углубления.

Перед тем, как приступить к формированию четвертого ряда, еще раз проверьте уровень стен по горизонтали и вертикали, а также установленный угол 90 ° для каменки сауны. В этом ряду оборудуют колодец для золы и колосниковую решетку. Для установки решетки в кирпичи делают выемки так, чтобы образовавшиеся зазоры позволяли решетке расширяться в результате теплового воздействия. Эти зазоры составляют примерно 1 см в каждую сторону.Задняя стенка под решеткой окатана битым кирпичом для уменьшения сопротивления при попадании воздуха в камеру сгорания.

После 6-го ряда монтируется дверца под нагнетатель, 7-й ряд заканчивается фиксацией колосниковой решетки и топочной дверцы. Устанавливается аналогично дверце воздуходувки. Как правило, для банных печей используют чугунные дверцы, которые отличаются прочностью и высокими огнеупорными свойствами. На 8-м ряду образуется перегородка, которая служит началом дымохода.Такая кладка продолжается до четырнадцатого ряда, на котором оборудуют каналы. Следующий ряд банной печи выкладывается полукирпичами, лежащими под углом друг к другу. Это служит основой для формирования плоскости отрыва. Кладка следующих трех рядов осуществляется аналогично первым трем уровням: каждый кирпич ложится на стык предыдущего слоя.

Дверь для выхода пара оборудуется на 19-м ряду банной печи, после чего монтируются металлические тонкие планки, служащие для крепления 20-го и 21-го рядов.На 21-м ряду закрывают коробку парной двери и устанавливают емкость для воды, если это предусмотрено проектом.

Дымоход

Двадцать третий ряд служит для оснащения банной печи трубой, длина которой варьируется в зависимости от общей высоты помещения. Труба подбирается пропорционально размерам самой бани: чем мощнее основная конструкция, тем больше дымоход, и наоборот.

Важно! Минимальная толщина стен дымохода и печи для бани – полкирпича, одинаковый размер сечения дымоходов.

Высота дымохода над крышей не менее полуметра. Для его кладки используется известковый или цементный раствор, так как песчано-глиняная смесь будет вымыта в результате атмосферных осадков или воздействия конденсата.

Улучшить внешний вид готовой банной печи поможет ее штукатурка. В раствор желательно добавить асбест или гипс. Перед намеченной процедурой кирпичную печь очищают от излишков раствора, немного углубляют швы и шпаклевывают.

Придерживаясь установленных размеров топки, габаритов каменки и сечения дымохода, вы обеспечите безопасную работу банной печи, а кирпичная конструкция надолго создаст комфортные условия при посещении парилки. комната.

% PDF-1.6 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj (Введение) эндобдж 5 0 obj> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj (От элемента углерода к углеродным нанотрубкам) эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj> эндобдж 12 0 obj (Свойства и потенциальные применения углеродных нанотрубок) эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 obj> эндобдж 16 0 obj (Механические свойства УНТ) эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj (Электрические свойства УНТ) эндобдж 21 0 obj> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj (Теплопроводность УНТ) эндобдж 25 0 obj> эндобдж 26 0 obj> эндобдж 27 0 obj> эндобдж 28 0 obj (Оптические свойства УНТ) эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj (Другие важные свойства УНТ) эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj (Методы синтеза углеродных нанотрубок) эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj (метод дугового разряда) эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj (метод лазерной абляции) эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj (метод химического осаждения из паровой фазы) эндобдж 49 0 obj> эндобдж 50 0 obj> эндобдж 51 0 obj> эндобдж 52 0 obj (Методы характеристики углеродных нанотрубок) эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj (Рамановская спектроскопия) эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj (Просвечивающая электронная микроскопия \ (ТЕМ \)) эндобдж 61 0 объект> эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj (Атомно-силовая микроскопия \ (АСМ \)) эндобдж 65 0 obj> эндобдж 66 0 obj> эндобдж 67 0 obj> эндобдж 68 0 obj (Растровая электронная микроскопия \ (СЭМ \)) эндобдж 69 0 obj> эндобдж 70 0 obj> эндобдж 71 0 объект> эндобдж 72 0 obj (Дифракция рентгеновских лучей \ (XRD \)) эндобдж 73 0 obj> эндобдж 74 0 obj> эндобдж 75 0 obj> эндобдж 76 0 obj (Термогравиметрический анализ \ (ТГА \)) эндобдж 77 0 obj> эндобдж 78 0 obj> эндобдж 79 0 obj> эндобдж 80 0 obj (Методы очистки и функционализации углеродных нанотрубок) эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj (Механизм роста углеродных нанотрубок) эндобдж 85 0 obj> эндобдж 86 0 obj> эндобдж 87 0 obj> эндобдж 88 0 obj (Общий механизм роста УНТ) эндобдж 89 0 obj> эндобдж 90 0 obj> эндобдж 91 0 объект> эндобдж 92 0 obj (Механизм роста химического осаждения из паровой фазы с помощью воды \ (WCVD \)) эндобдж 93 0 obj> эндобдж 94 0 obj> эндобдж 95 0 obj> эндобдж 96 0 obj (Цель данной работы) эндобдж 97 0 obj> эндобдж 98 0 obj> эндобдж 99 0 obj> эндобдж 100 0 obj (Синтез углеродных нанотрубок) эндобдж 101 0 obj> эндобдж 102 0 объект> эндобдж 103 0 obj> эндобдж 104 0 obj (Синтез углеродных нанотрубок с использованием метода химического осаждения из паровой фазы.) эндобдж 105 0 obj> эндобдж 106 0 obj> эндобдж 107 0 obj> эндобдж 108 0 obj (Характеристика УНТ, выращенных с использованием метода водного CVD). эндобдж 109 0 obj> эндобдж 110 0 obj> эндобдж 111 0 obj> эндобдж 112 0 obj (Разработка катализатора для выращивания структур УНТ с геометрическими ограничениями). эндобдж 113 0 объект> эндобдж 114 0 obj> эндобдж 115 0 obj> эндобдж 116 0 obj (Исследование различных параметров роста методом WCVD) эндобдж 117 0 obj> эндобдж 118 0 объект> эндобдж 119 0 объект> эндобдж 120 0 obj (Эффект параметра роста: Алюминий) эндобдж 121 0 объект> эндобдж 122 0 obj> эндобдж 123 0 obj> эндобдж 124 0 obj (Эффект параметра роста: Железо) эндобдж 125 0 obj> эндобдж 126 0 obj> эндобдж 127 0 obj> эндобдж 128 0 obj (влияние параметра роста: водород) эндобдж 129 0 obj> эндобдж 130 0 obj> эндобдж 131 0 объект> эндобдж 132 0 obj (Эффект параметра роста: Вода) эндобдж 133 0 объект> эндобдж 134 0 obj> эндобдж 135 0 obj> эндобдж 136 0 obj (Изучение механизма роста методом водного CVD \ (WCVD \)) эндобдж 137 0 obj> эндобдж 138 0 obj> эндобдж 139 0 obj> эндобдж 140 0 obj (Изучение морфологии и химического состояния катализатора) эндобдж 141 0 объект> эндобдж 142 0 объект> эндобдж 143 0 объект> эндобдж 144 0 obj (Механизм реакции метода водного CVD) эндобдж 145 0 obj> эндобдж 146 0 obj> эндобдж 147 0 объект> эндобдж 148 0 obj (Аналитическое понимание морфологии наночастиц биметаллического катализатора) эндобдж 149 0 объектов> эндобдж 150 0 obj> эндобдж 151 0 объект> эндобдж 152 0 obj (Исследование морфологических аспектов углеродных нанотрубок) эндобдж 153 0 obj> эндобдж 154 0 obj> эндобдж 155 0 obj> эндобдж 156 0 obj (Спектроскопия ядерного магнитного резонанса \ (ЯМР \) УНТ, легированных 13C) эндобдж 157 0 obj> эндобдж 158 0 объект> эндобдж 159 0 объектов> эндобдж 160 0 obj (рост УНТ, опосредованный металлическими кластерами) эндобдж 161 0 объект> эндобдж 162 0 объект> эндобдж 163 0 объект> эндобдж 164 0 obj (горизонтальный рост индивидуальных углеродных нанотрубок) эндобдж 165 0 obj> эндобдж 166 0 obj> эндобдж 167 0 объект> эндобдж 168 0 obj (Введение в оксиды металлов) эндобдж 169 0 объектов> эндобдж 170 0 obj> эндобдж 171 0 объект> эндобдж 172 0 obj (Возможное применение различных оксидов металлов) эндобдж 173 0 объект> эндобдж 174 0 объект> эндобдж 175 0 obj> эндобдж 176 0 obj (диоксид титана \ (TiO2 \) в качестве фотокатализатора) эндобдж 177 0 объект> эндобдж 178 0 объектов> эндобдж 179 0 объектов> эндобдж 180 0 obj (оксид цинка \ (ZnO \) в качестве светочувствительного элемента) эндобдж 181 0 объект> эндобдж 182 0 объект> эндобдж 183 0 объект> эндобдж 184 0 obj (оксид железа \ (Fe3O4 \) как магнитный материал) эндобдж 185 0 obj> эндобдж 186 0 obj> эндобдж 187 0 obj> эндобдж 188 0 obj (Синтез и характеристика гибридных материалов на основе углеродных нанотрубок) эндобдж 189 0 объектов> эндобдж 190 0 obj> эндобдж 191 0 объект> эндобдж 192 0 obj (Осаждение оксида цинка на углеродные нанотрубки) эндобдж 193 0 объект> эндобдж 194 0 объект> эндобдж 195 0 obj> эндобдж 196 0 obj (Характеристика композитного материала УНТ – ZnO) эндобдж 197 0 объект> эндобдж 198 0 объект> эндобдж 199 0 объект> эндобдж 200 0 obj (Характеристика двухслойного материала УНТ – ZnO) эндобдж 201 0 объект> эндобдж 202 0 объект> эндобдж 203 0 объект> эндобдж 204 0 obj (Осаждение диоксида титана на углеродные нанотрубки) эндобдж 205 0 obj> эндобдж 206 0 obj> эндобдж 207 0 объект> эндобдж 208 0 obj (Характеристика композитного материала УНТ – TiO2) эндобдж 209 0 объект> эндобдж 210 0 obj> эндобдж 211 0 объект> эндобдж 212 0 obj (Характеристика двухслойного материала УНТ – TiO2) эндобдж 213 0 объект> эндобдж 214 0 объект> эндобдж 215 0 объект> эндобдж 216 0 obj (Характеристика тонкой пленки TiO2 на блоках УНТ) эндобдж 217 0 объект> эндобдж 218 0 объект> эндобдж 219 0 объектов> эндобдж 220 0 об / д (осаждение оксида железа на углеродные нанотрубки) эндобдж 221 0 объект> эндобдж 222 0 объект> эндобдж 223 0 объект> эндобдж 224 0 obj (характеристика оксида железа, полученного из прекурсора оксимато) эндобдж 225 0 obj> эндобдж 226 0 obj> эндобдж 227 0 объект> эндобдж 228 0 obj (Характеристика УНТ – композит Fe3O4) эндобдж 229 0 объектов> эндобдж 230 0 obj> эндобдж 231 0 объект> эндобдж 232 0 obj (СКВИД-исследование композита Fe3O4 и УНТ – Fe3O4) эндобдж 233 0 объект> эндобдж 234 0 объект> эндобдж 235 0 объект> эндобдж 236 0 obj (Пленка из углеродных нанотрубок, украшенная наночастицами платины для топливных элементов PEM) эндобдж 237 0 объект> эндобдж 238 0 obj> эндобдж 239 0 объектов> эндобдж 240 0 obj (Характеристика сборки мембранного электрода \ (MEA \)) эндобдж 241 0 объект> эндобдж 242 0 объект> эндобдж 243 0 объект> эндобдж 244 0 obj (Характеристика роста УНТ на копировальной бумаге) эндобдж 245 0 объект> эндобдж 246 0 obj> эндобдж 247 0 объект> эндобдж 248 0 obj (Рост нейронных клеток на блоках или пленках структурированных углеродных нанотрубок) эндобдж 249 0 объект> эндобдж 250 0 obj> эндобдж 251 0 объект> эндобдж 252 0 obj (Характеристика роста нейронных клеток на структурированных блоках или пленках УНТ) эндобдж 253 0 объект> эндобдж 254 0 объект> эндобдж 255 0 объект> эндобдж 256 0 obj (Миниатюризация МЭА для структуры УНТ – нейронных клеток) эндобдж 257 0 объект> эндобдж 258 0 объект> эндобдж 259 0 obj> эндобдж 260 0 obj (Исследования по функциональному применению углеродных нанотрубок и их гибридных материалов) эндобдж 261 0 объект> эндобдж 262 0 объект> эндобдж 263 0 объект> эндобдж 264 0 obj (Углеродные нанотрубки и их металлооксидный композит для автоэмиссионных приложений.) эндобдж 265 0 объект> эндобдж 266 0 obj> эндобдж 267 0 объект> эндобдж 268 0 obj (Автоэмиссия блоков УНТ.) эндобдж 269 ​​0 объект> эндобдж 270 0 obj> эндобдж 271 0 объект> эндобдж 272 0 obj (Автоэлектронная эмиссия композитных блоков УНТ – оксид металла.) эндобдж 273 0 объект> эндобдж 274 0 объект> эндобдж 275 0 объект> эндобдж 276 0 obj (Полевые транзисторы на основе углеродных нанотрубок) эндобдж 277 0 объект> эндобдж 278 0 объект> эндобдж 279 0 объект> эндобдж 280 0 obj (Углеродные нанотрубки или их блочные структуры для газового зондирования) эндобдж 281 0 объект> эндобдж 282 0 объект> эндобдж 283 0 объект> эндобдж 284 0 об. эндобдж 285 0 объект> эндобдж 286 0 obj> эндобдж 287 0 obj> эндобдж 288 0 obj (Рост индивидуальных УНТ на кремниевых наностолбиках) эндобдж 289 0 obj> эндобдж 290 0 объект> эндобдж 291 0 объект> эндобдж 292 0 obj (Углеродные нанотрубки – двухслойная пленка ZnO как светочувствительный элемент) эндобдж 293 0 объект> эндобдж 294 0 объект> эндобдж 295 0 объект> эндобдж 296 0 obj (Резюме и заключение) эндобдж 297 0 объект> эндобдж 298 0 obj> эндобдж 299 0 obj> эндобдж 300 0 obj (Экспериментальная процедура) эндобдж 301 0 объект> эндобдж 302 0 объект> эндобдж 303 0 объект> эндобдж 304 0 obj (Рост УНТ методом химического осаждения из паровой фазы) эндобдж 305 0 объект> эндобдж 306 0 obj> эндобдж 307 0 объект> эндобдж 308 0 obj (рост 13C-обогащенных УНТ для ЯМР-исследований) эндобдж 309 0 obj> эндобдж 310 0 obj> эндобдж 311 0 объект> эндобдж 312 0 obj (Рост горизонтально ориентированных УНТ) эндобдж 313 0 объект> эндобдж 314 0 объект> эндобдж 315 0 объект> эндобдж 316 0 obj (Модификация только что выращенных углеродных нанотрубок) эндобдж 317 0 объект> эндобдж 318 0 объект> эндобдж 319 0 объект> эндобдж 320 0 obj (Получение гибридного материала оксид цинка – УНТ) эндобдж 321 0 объект> эндобдж 322 0 объект> эндобдж 323 0 объект> эндобдж 324 0 obj (Получение композиционного материала диоксид титана – УНТ) эндобдж 325 0 obj> эндобдж 326 0 obj> эндобдж 327 0 объект> эндобдж 328 0 obj (Синтез композитного материала магнетит – УНТ) эндобдж 329 0 obj> эндобдж 330 0 obj> эндобдж 331 0 объект> эндобдж 332 0 obj (Процедура выращивания нейронных клеток на блоках или пленках УНТ) эндобдж 333 0 obj> эндобдж 334 0 obj> эндобдж 335 0 объект> эндобдж 336 0 obj (Подготовка мембранного электрода в сборе для топливного элемента) эндобдж 337 0 объект> эндобдж 338 0 объектов> эндобдж 339 0 объектов> эндобдж 340 0 obj (методы характеризации) эндобдж 341 0 объект> эндобдж 342 0 объект> эндобдж 343 0 объект> эндобдж 344 0 obj (Библиография) эндобдж 345 0 объект> эндобдж 346 0 obj> эндобдж 347 0 объект >>> / Тип / XObject / BBox [0 0 157 63] / PTEX.* s`c /

Русский образ жизни, Русские рестораны, гостиницы Москвы, Русский бизнес

	Анонсы Искусство, музыка, фотография Кавказ. Современное искусство из Японии.Kasabian. Livre d`artiste. Марга. «Рассвет невинности» от Nouvelle Vague. Музыка Мендельсона. Международный фестиваль, посвященный Мстиславу Ростроповичу.
	Обзор театра Что на Анархия Театр “Современник”.Мисс Джули Театр Наций.
	Правило женщин Женский день 8 марта, советский вариант Дня матери, чествовал всех женщин, независимо от возраста и социального положения, цветами, конфетами и другими подарками и неукоснительно соблюдается большинством россиян.
	Вино Истории из винной страны Орегона Здесь я прославляю винодельческие места штата Орегон, долину Уилламетт и не только.
	Как это было В защиту Путина Автор, Джон Хеллевиг, юрист из Финляндии, работал и жил в России с начала 1990-х годов.
	Второй исторический поворот России У моего друга есть мнение о нынешних президентских выборах, которое иллюстрирует фундаментальную дилемму, с которой сегодня сталкивается Россия.
	Как это было Красная свадьба III Узнав о наших планах пожениться, советские власти отправили вербовщиков в дом Кости в Ленинградской области.
	Как это было Танцующая площадь на Московской площади Знаменитый на весь мир танец теперь нашел поклонников в Москве.
	Правовой Права иностранных граждан Иностранцы, посещающие или временно проживающие в Российской Федерации, имеют право управлять автотранспортными средствами.
	Путешествие Тутаев Это было 10 лет назад, когда мы впервые посетили город Тутаев. С тех пор я мечтал остаться здесь дольше суток.
	Киев Необязательно хорошо владеть русским языком, чтобы знать, что название «Украина» происходит от слова «край», край.
	и около Московские драконы RFC Валентинский бал В Москве много балов, и они идут полным ходом.
	NB Галерея Эта компактная, но оживленная галерея специализируется на продвижении художников позднесоветской эпохи, которая еще недавно была омрачена.
	Ночь викторин у Кэти Ошис Викторины в пабах с пирожными и зрелищами для западных масс являются предметом значительного любопытства для принимающих нас людей.
	Инвестиции Студенческое общежитие 10 веских причин, почему это наша инвестиция.
	Английский Детские лагеря Если вы сегодня спуститесь в лес, вас ждет большой сюрприз.
	Тостмастер Мама мия! не пейнтбол снова!
	Профиль Глубокое чувство звонка Жизнь в Москве в качестве экспата может быть интересной, но и сложной.
	Семья Семейные страницы Когда в марте в Москве проходит Женский день и выборы, на ум приходят несколько тем и курьезов. Поделиться Вам может понравится Печь ракета из баллона чертежи: Печь ракета из газового баллона: чертежи, фото, видео 02.07.2023 Шамотная глина для штукатурки печи: видео-инструкция по монтажу своими руками, цена, фото 14.06.2021 Металлическая печь для дачи своими руками чертежи: Самодельные металлические печи для гаража: 40 идей с чертежами 05.08.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
