Приточная вентиляция совмещенная с канальным кондиционером (часть 1 — электрическая) / Хабр
Хочу поделиться опытом проектирования, монтажа и эксплуатации своей системы приточной вентиляции совмещенной с канальным кондиционером. Система
собиралась в 2012-2013 годах и с тех пор находится в постоянной эксплуатации.
Статью разделил на две части:
- в первой части описана классическая схема приточная вентиляции с использованием электрического канального подогревателя
- во второй части рассказано про неоднозначный опыт переработки системы под водяной калорифер с питанием от общедомовой системы отопления
Благодарность мастерам
Будучи новичком в проектировании и монтаже систем вентиляции я прибегал к постоянной помощи и советам мастеров с форума my.mastergrad.com.
Огромное спасибо за конструктивные и критические советы специалистов, без которых я не смог бы создать и настроить систему.
- пользователя Ким за крайне ценные советы и внимательно отношение к моим вопросам
- пользователя Fresh за постоянную поддержку
- пользователя mr-h за ценные советы и активное участие
Характеристики системы
Для себя решил, что нужно минимум 80 м3 на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м3.
Приточная вентиляция:
- четыре комнаты, от 80 до 120 м3 на комнату
- вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
- возможность балансировать воздушный поток между комнатами
- требования к фильтрации EU5-EU7
Кондиционирование:
- цель — охлаждение поступающего воздуха
- забор воздуха с улицы — до 300 м3
- рециркуляция в квартире — до 300 м3
- подача воздуха в каждую комнату (три комнаты) до 200 м3
Итого:
- в режиме вентиляции от 320 м3 до 480 м3 на квартиру.
- в режиме кондиционирования до 600 м3 на квартиру.
Борьба с шумом
В предыдущей квартире я уже пробовал собирать приточную вентиляцию на компонентах Soler&Palau. Было выявлено несколько недостатков:
- высокий шум вентиляторов при использовании стандартных регуляторов, особенно в диапазоне от 0 до 50%
- низкий ресурс — примерно 2 года непрерывной работы и они начинают гудеть
- низкое давление — с трудом продавливает фильтр
В новой квартире решил сделать приточку на промышленных компонентах.
В первую очередь, у меня были высокие требования к шуму. А из источников в приточке несколько:
- шум двигателя вентилятора, особенно при регулировании. Если регулятор симисторный, то от шума ни куда не деться. Либо переходить на трансформаторный регулятор, либо использовать вентиляторы с EC двигателями, которые управляются сигналом 0-10 В.
- шум в каналах. Здесь все просто, нужно снизить скорость воздушного потока до 1,5-2 м/с и повысить жесткость каналов. Отказаться от прямоугольных пластиковых и гибких и перейти на витые оцинкованные.
- шум в распределительных устройствах. Нужно во первых создать перед решеткой зону статического давления и, во вторых, понизить скорость в самой решетке.
В качестве производителя компонент я выбрал продукцию Systemair. Отличное качество и очень дорого. Но в 2012 году было вполне еще доступно.
Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.
Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.
Мне нужно на каждую комнату от 120 до 250 м3 — это от 33 до 70 л/с конвертер единиц измерения.
По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 л/с при разнице давлений 22 Pa или 52 л/с при разнице давлений 11 Pa.
Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:
Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Вентиляционные решетки
Для распределения воздуха по комнате я использовал регулируемые (по вертикали и горизонтали) приточные вентиляционные решетки Systemair NOVA-A-2-2-300×100.
Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.
На сайте есть отличный калькулятор для проверки параметров каждого из компонент. Например, для NOVA-A-2-2-300×100.
Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.
Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):
60 м3 и терминальной скорости потока 0,1 м/с
120 м3 и терминальной скорости потока 0,2 м/с
250 м3 и терминальной скорости потока 0,3 м/с
Разводка воздуховодов
На предыдущей квартире я использовал обычные пластиковые каналы 100 мм или прямоугольные 60х120 мм. Мастера с my.mastergrad.com убедили отказаться от пластика и перейти на витые оцинкованные. Покупать лучше с завода, причем из самого толстого листа. Да они будут тяжелей, но повышается жесткость и, как следствие, снижается шум.
Чтобы снизить шум, в канале желательно держать скорость не выше 2.0-2.5 м/с. Есть отличная бесплатная программа Vent-Calc v2.0. С ее помощью можно посчитать скорость потока и потери давления для различных элементов системы вентиляции.
Например:
- при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
- при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
- при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
- при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр
Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм.
Все трубы и камеры обклеил пенофолом 5 мм. При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении.Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.
Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.
В комнатах смонтированы камеры статического давления.
Подборка фото:
Подключение канального кондиционера
В качестве канального кондиционера был выбран инвертор Mitsubishi Electric SEZ-KD35VAQ.TH.
- Холодопроизводительность — 3.50 кВт
- Потребляемая мощность (охлаждение) — 1.010 кВт
- Энергоэффективность (EER) — 3.61
- Расход воздуха (макс.) — 660 м3/ч
- Теплопроизводительность — 4.00 кВт
- Потребляемая мощность (нагрев) — 1.130 кВт
Как справедливо меня предупреждали мастера с форумов, мощности этого кондиционера не достаточно, чтобы быстро охладить 3 комнаты общей площадью 55 м2. Конечно, быстро охладить квартиру такая система не сможет, но в режиме постоянной эксплуатации она отлично справляется с поддержкой комфортной атмосферы (Московская область, окна на запад). Летом кондиционер включен круглосуточно на средней скорости, на ночь увеличиваю температуру до 26 гр. На линию кондиционера поставил отдельный счетчик — получается примерно 10 кВт/час в сутки.
Кондиционер встроен в систему по следующей схеме:
- на входе стоит небольшой “светофор” на два входа по 200 мм
- первый вход забирает воздух из коридора
- второй вход соединен с каналом приточной вентиляции с улицы
- на выходе из кондиционера стоит “светофор” на 4 выхода по 160 мм
- для балансировки воздушной сети на двух коротких ветках стоят ирисовые регуляторы
- дополнительно сделан обход кондиционера “байпас” трубой 200 мм из приточки в “светофор”. Это режим используется для зимней эксплуатации, чтобы не гнать воздушный поток через кондиционер
Фото монтажа:
Приточная вентиляция
В качестве канального вентилятора выбрал Systemair K 250 EC.
- Input power — 115 W
- Input current — 0.874 A
- Air flow — max 979 m³/h
- Motor type — EC
Как я выбирал вентилятор:
- номинальный поток на квартиру планируется 200 м3 до 400 м3
- потери давления на фильтре тонкой очистки планировались от 75 до 250 Па
- итого мне нужно 400 м3 при внешнем давлении 400 Па
Ниже показана кривая производительности вентилятора от внешнего давления. Выбранная мной модель как раз укладывается в предельные характеристики.
Фото монтажа:
- перед вентилятором стоит фильтр грубой очистки и шумоглушитель
- после вентилятора стоит клапан, чтобы заглушить систему, и фильтр тонкой очистки
- далее стоит канальный подогреватель и еще один шумоглушитель
- в коридоре стоит еще один фильтр тонкой очистки для фильтрации воздуха в кондиционер (рециркуляция)
Фильтрация воздуха
Для тонкой очистки воздуха выбрал кассетный фильтр Systemair FFR 200.
Фильтрующие элементы планировал использовать:
- класса G3 BFR 200 Coarse. При потоке 300 м3 потери на новом фильтре составляют 20 Па. Замена рекомендуется при потере давления 170 Па.
- класса F7 BFR 200 ePM1. При потоке 300 м3 потери на новом фильтре составляют 75 Па. Замена рекомендуется при потере давления 250 Па.
Последний фильтр BFR 200 ePM1 отделяет 60% частиц размера PM1 (от 0,3 до 1 мкм по ISO 16890). И у него очень приличная цена 98,00 EUR.
После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.
Вариант 1 — купить фильтрующий материал и сшить фильтр самому.
- разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
- заказал листовой фильтрующий материал класса G5 Для сравнения взял несколько несколько разных материалов: NF300/1, NF400/P, NF500/PS
- ниже фото материала:
- Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
- NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
- NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
- NF400/P — как раз то, что надо
- Шитьем пока не занимался.
Вариант 2 — заказать фильтр в сборе.
- Одновременно с материалом заказал фильтр в сборе класса F6 по следующей спецификации ФВК-233-233-300-4-F6/20.
Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.
Автоматика
Сделал небольшой щиток:
В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:
- основной выключатель, который отключает и приточку и кондиционер.
- отдельный выключатель на кондиционер
- отдельный выключатель на калорифер
- маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
- маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером
В качестве контролера управления 3 кВт калорифером использовал PULSER.
Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.
Протестировал два режима работы системы:
1-работает только приточка и калорифер
- приточка гонит воздух в обход канального кондиционера
- скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
- воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
- расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)
2-работает приточка и канальный кондиционер в режиме нагрева
- приточка гонит воздух в канальный кондиционер
- кондиционер дополнительно забирает воздух из квартиры
- скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
- кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
- воздух из решетки распространяется на всю комнату.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- расход электричества за ночь — 5 кВт/час
- Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
- Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.
Вытяжка для кухни и зонта
Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.
- в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
- перед вентилятором стоит глушитель длиной 1 м
- перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
- все собрано 150 трубой, на этот раз пластиком
- родной вентилятор из кухонной вытяжки не включается
Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.
Все собрано в кладовке, которая граничит с кухней.
Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.
И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).
Фото монтажа:
Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.
Финишная отделка
Когда жена посмотрела на все эти трубы она “ласково” назвала их цехом. Но после окончательной отделки большую часть удалось спрятать. Канальный кондиционер и большая часть труб спрятаны под подвесным потолком в маленьком коридоре.
Стоимость системы
Система получилась недешевая, общая сумма приближается к 200 000 р (в ценах 2012).
- Вентиляторы канальные Systemair — 12 000р.
- Камеры статического давления Systemair (4 шт) — 13 000р.
- Клапана ирисовые 125 (4шт) Systemair — 4 500р.
- Кондиционер SEZ-KD35VAQ — 65 000р.
- Монтаж канального кондиционера 17 000р.
- Нагреватель канальный Systemair CB 200-3.0 — 5 600р.
- Приточные решетки Systemair, регуляторы, рамки — 4 000р.
- Трубы и фасонные части для вентиляции, крепеж, утеплитель — 25 000р.
- Фильтры Systemair FFR 200, FGR 250 — 4 700р.
- Шумоглушители Systemair (4 шт.) — 7 500р.
Опыт эксплуатации
Наблюдения за расходом электричества:
- ноябрь 2012 — 613 кВт/ч (теплый месяц был)
- декабрь 2012 — 1208 кВт/ч
- январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)
По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.
Шума из решеток нет — то есть вообще нет.
Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).
Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.
- В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
- При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.
Субъективные наблюдения при работе кондиционера:
- Температура на выходе из решеток около 11 °C.
- Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
- Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
- Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
- При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.
Из недостатков:
- Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
- Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.
Переход на водяной подогрев
Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.
Запланировал переход с электричества на воду. Из чего будет состоять система:
Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:
- умеет управлять моим вентилятором по сигналу 1-10 В
- умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
- умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
- имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.
Водяной калорифер Systemair VBC 200-2
Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В
Рециркуляционный насоса для малого контура
Параметры системы отопления:
- Давление в системе отопления 6-10 Атм
- Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)
Несколько фоток, во что превратилась система после перевода на воду
Вентиляция в частном доме

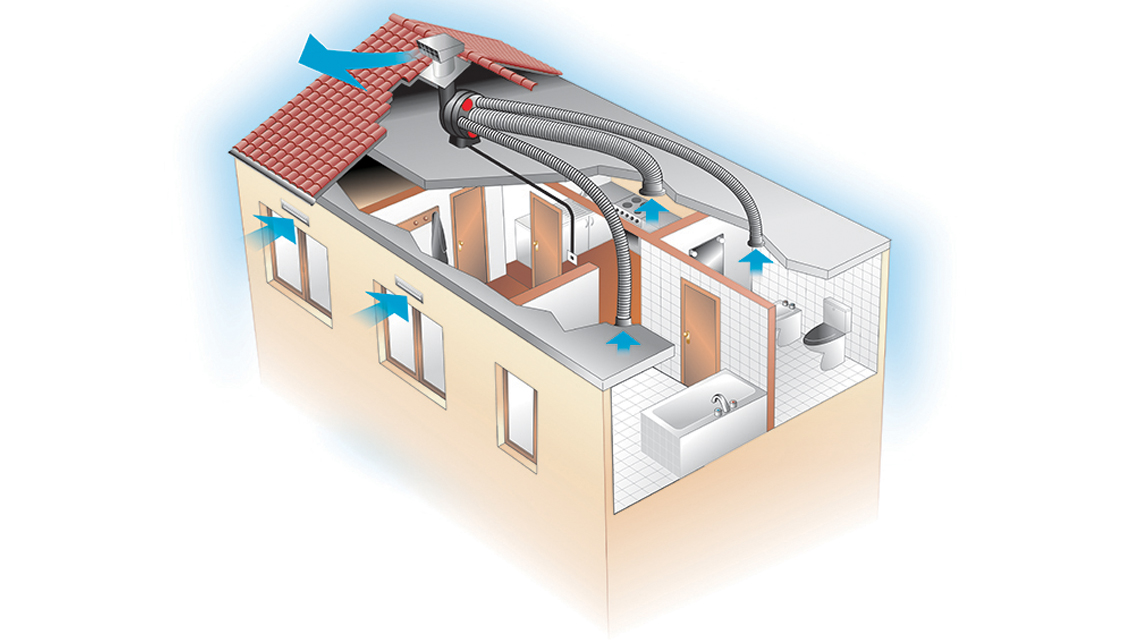

Системы вытяжной вентиляции работают путем разгерметизации вашего дома. Система вытягивает воздух из дома, в то время как приточный воздух проникает через щели в корпусе здания и через специально сделанные вентиляционные отверстия, пассивные вентиляционные отверстия.
Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение влаги.
Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к единой центральной точке вытяжки в доме. Лучшим дизайном является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно помещений, где образуются загрязняющие вещества, таких как ванные комнаты. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для предотвращения утечек в ограждающей конструкции здания. Пассивные вентиляционные отверстия могут, однако, потребовать больших перепадов давления, чем те, которые создаются вентиляционным вентилятором для правильной работы.
Одна из проблем систем вытяжной вентиляции заключается в том, что, наряду со свежим воздухом, они могут затягивать загрязняющие вещества, в том числе:
- Плесень из трудно доступных мест
- Пыль с чердака
- Пары из пристроенного гаража
- Дымовые газы из камина или водонагревателя и печи, работающих на ископаемом топливе.
Эти загрязняющие вещества представляют особую проблему, когда вентиляторы для ванны, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции. Системы вытяжной вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не удаляют влагу из приточного воздуха перед его поступлением в дом.
Системы приточной вентиляции
Системы приточной вентиляции используют вентилятор для создания избыточного давления в вашем доме, вталкивая наружный воздух в здание, в то время как воздух просачивается из здания через отверстия в корпусе, ванне и вентиляционных каналах, а также специализированные вентиляционные отверстия (если таковые имеются). Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции имеет систему вентилятора и воздуховода, которая вводит свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или настенные вентиляционные отверстия в других помещениях. Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, чем системы вытяжной вентиляции. Подавая давление со знаком + в дом, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратную отдачу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушения для обеспечения контроля влажности. Приточные вентиляционные системы лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции вызывает утечку теплого воздуха через случайные отверстия в наружной стене и потолке. Если воздух внутри помещения достаточно влажный, влага может конденсироваться на чердачных или холодных наружных частях наружной стены, что приводит к образованию плесени, грибка и гниению. Как и системы вытяжной вентиляции, системы приточной вентиляции не отпускают и не удаляют влагу из приточного воздуха перед его поступлением в дом. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух вводится в дом в отдельных местах, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Линейный воздуховод нагреватель является еще одним вариантом, но увеличивает эксплуатационные расходы.
Сбалансированные вентиляционные системы
Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не повышают и не понижают давление в вашем доме. Скорее, они вводят и выводят примерно одинаковое количество свежего наружного воздуха и загрязненного воздуха внутри.
Сбалансированная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и жилые комнаты, где люди проводят больше всего времени. Он также вытягивают воздух из помещений, где чаще всего образуется влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).
Некоторые конструкции используют однопоточный выхлоп. Поскольку они обеспечивают непосредственную подачу наружного воздуха, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха, прежде чем вводить их в дом.
Сбалансированные системы вентиляции подходят для всех климатических условий. Однако, поскольку им требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции, как правило, стоят дороже в установке и эксплуатации, чем приточные или вытяжные системы.
Как и системы приточной, так и вытяжной вентиляции, сбалансированные системы вентиляции не отпускают и не удаляют влагу из подпиточного воздуха перед его поступлением в дом. Следовательно, они могут способствовать повышению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Также, как и системы приточной вентиляции, наружный воздух может потребоваться смешать с воздухом из помещении перед подачей, чтобы избежать сквозняков холодного воздуха зимой.
Системы вентиляции с рекуперацией тепла.
Системы вентиляции с рекуперацией энергии обеспечивают контролируемый способ вентиляции дома, сводя к минимуму потери энергии. Они снижают затраты на обогрев вентилируемого воздуха зимой, передавая тепло от теплого внутреннего вытяжного воздуха к свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает теплый приточный воздух для снижения затрат на охлаждение.
Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или энтальпия) (ERV). Оба типа включают в себя теплообменник, один или несколько вентиляторов для подачи воздуха через машину и органы управления. Существует несколько небольших моделей, монтируемых на стене или в окне, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общей системой воздуховодов.
Основное различие между рекуператором тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. С помощью вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, тогда как вентилятор с рекуперацией тепла передает только тепло.
Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло в теплообменнике, сводя к минимуму проблемы с замерзанием.
Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Тем не менее, есть некоторые разногласия по поводу использования систем вентиляции во время влажной, но не слишком жаркой летней погоды. Некоторые эксперты предполагают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха или использовать змеевики предварительного охлаждения.
Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70 до 80% энергии в выходящем воздухе и доставлять эту энергию в поступающий воздух. Однако они наиболее рентабельны в климате с экстремальной зимой или летом, а также там, где стоимость топлива высока. В умеренном климате стоимость дополнительного электричества, потребляемого вентиляторами системы, может превысить экономию энергии из-за отсутствия кондиционирования приточного воздуха.
Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем другие системы вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на стоимости установки, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но они, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию в отработанном воздухе, вероятно, не будет стоить дополнительных затрат. Кроме того, эти типы систем вентиляции все еще не очень распространены. Только некоторые подрядчики HVAC имеют достаточно технических знаний и опыта для их установки.
В общем, вы хотите иметь приточно-вытяжной воздуховод для каждой спальни и для каждой общей жилой площади. Воздуховоды должны быть максимально короткими и прямыми. Канал правильного размера необходим, чтобы минимизировать перепады давления в системе и тем самым повысить производительность. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и герметизируйте все соединения мастикой (никогда не используйте обычную клейкую ленту).
Кроме того, вентиляционные системы с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, помогающие предотвратить замерзание и образование мороза. Очень холодный приточный воздух может вызвать замерзание в теплообменнике, что может его повредить. Накопление наледи также снижает эффективность вентиляции.
Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также для предотвращения образования плесени и бактерий на поверхностях теплообменника.
Печь Walk-In Печь с комбинированным воздушным потоком и верхним обогревом
Эти печи производят нагретый воздух, который подается из приточных воздуховодов с полным охватом с каждой стороны рабочего пространства и направляется вверх через загрузку к возвратному воздуховоду в верхней части изделия. космос. Идеально подходит для крупных деталей, размещаемых непосредственно на полу печи или загружаемых в грузовик. Доступен со съемной верхней тепловой камерой, полностью собранной с печью и протестированной. Спичка тепловой камеры помечена и снята для транспортировки или установки.
Печи Walk-In с комбинированным воздушным потоком и верхней тепловой камерой Технические характеристики:
ВНИМАНИЕ: В соответствии со стандартом 86 Национальной ассоциации противопожарной защиты для духовок и печей (NFPA 86) печи для обработки горючих материалов должны иметь систему пожаротушения. Если в печи присутствуют легковоспламеняющиеся растворители или пары, OSHA требует соответствия требованиям NFPA 86 Class A для печей. Должны быть добавлены принудительная вытяжка с электроприводом и другое нестандартное защитное оборудование. См. страницу ресурсов «Печное оборудование класса А для обработки растворителями», ознакомьтесь с нашими часто задаваемыми вопросами или свяжитесь с нами для получения дополнительной информации.
Модель | Рабочее пространство | Внешние размеры*(ШхГхВ) | Максимальная температура | Воздуходувка | Потребление тепла | Толщина изоляции | Рабочие характеристики† | Приблизительный вес брутто | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Размеры (ШхГхВ) | VolumeCu футов | куб.футов в минуту | л. с. | ЭлектрическийKW | Газ БТЕ/час | Точность управления | Равномерность температуры | Время нарастания (электрический) | Время нарастания (газ) | |||||
ВТЦ446-500 | 48 x 48 x 72 дюйма | 96 | 68 x 65 x 117 дюймов | 500°F | 2 450 | 1 ½ | 30 | 350 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 20 | 3065 фунтов |
ВТЦ446-650 | 48 x 48 x 72 дюйма | 96 | 70 x 66 x 118 дюймов | 650°F | 2 450 | 1 ½ | 40 | 350 000 | 7 дюймов | ±0,3% | ±8°F | 45 | 25 | 3475 фунтов |
ВТЦ446-800 | 48 x 48 x 72 дюйма | 96 | 72 x 68 x 120 дюймов | 800°F | 3000 | 2 | 45 | 350 000 | 8 дюймов | ±0,3% | ±10°F | 55 | 35 | 3890 фунтов |
ВТЦ566-500 | 60 x 72 x 72 дюйма | 180 | 80 x 89 x 117 дюймов | 500°F | 3 300 | 2 | 40 | 350 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 20 | 3960 фунтов |
ВТЦ566-650 | 60 x 72 x 72 дюйма | 180 | 82 x 90 x 118 дюймов | 650°F | 3 300 | 2 | 45 | 350 000 | 7 дюймов | ±0,3% | ±8°F | 50 | 25 | 4670 фунтов |
ВТЦ566-800 | 60 x 72 x 72 дюйма | 180 | 84 x 92 x 120 дюймов | 800°F | 4000 | 3 | 60 | 400 000 | 8 дюймов | ±0,3% | ±10°F | 50 | 35 | 4885 фунтов |
ВТЦ586-500 | 60 x 96 x 72 дюйма | 240 | 80 x 113 x 117 дюймов | 500°F | 4 200 | 3 | 45 | 350 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 20 | 4225 фунтов |
ВТЦ586-650 | 60 x 96 x 72 дюйма | 240 | 82 x 114 x 118 дюймов | 650°F | 4 200 | 3 | 60 | 400 000 | 7 дюймов | ±0,3% | ±8°F | 45 | 30 | 5035 фунтов |
ВТЦ586-800 | 60 x 96 x 72 дюйма | 240 | 84 x 116 x 120 дюймов | 800°F | 5000 | 5 | 80 | 600 000 | 8 дюймов | ±0,3% | ±10°F | 45 | 35 | 6055 фунтов |
ВТЦ666-500 | 72 x 72 x 78 дюймов | 234 | 92 x 89 x 123 дюйма | 500°F | 4 200 | 3 | 45 | 350 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 25 | 4210 фунтов |
ВТЦ666-650 | 72 x 72 x 78 дюймов | 234 | 94 x 90 x 124 дюйма | 650°F | 4 200 | 3 | 60 | 400 000 | 7 дюймов | ±0,3% | ±8°F | 45 | 30 | 5020 фунтов |
ВТЦ666-800 | 72 x 72 x 78 дюймов | 234 | 96 x 92 x 127 дюймов | 800°F | 5000 | 5 | 80 | 600 000 | 8 дюймов | ±0,3% | ±10°F | 45 | 35 | 6040 фунтов |
ВТК686-500 | 72 x 96 x 78 дюймов | 312 | 92 x 113 x 123 дюйма | 500°F | 6000 | 5 | 60 | 400 000 | 6 дюймов | ±0,3% | ±6°F | 35 | 25 | 6180 фунтов |
ВТЦ686-650 | 72 x 96 x 78 дюймов | 312 | 94 x 114 x 124 дюйма | 650°F | 6000 | 5 | 80 | 600 000 | 7 дюймов | ±0,3% | ±8°F | 40 | 25 | 6490 фунтов |
ВТЦ686-800 | 72 x 96 x 78 дюймов | 312 | 96 x 116 x 135 дюймов | 800°F | 7 800 | 5 | 100 | 700 000 | 8 дюймов | ±0,3% | ±10°F | 45 | 30 | 7935 фунтов |
ВТЦ6106-500 | 72 x 120 x 78 дюймов | 390 | 92 x 137 x 132 дюйма | 500°F | 7 800 | 5 | 80 | 600 000 | 6 дюймов | ±0,3% | ±6°F | 30 | 20 | 7175 фунтов |
ВТЦ6106-650 | 72 x 120 x 78 дюймов | 390 | 94 x 138 x 133 дюйма | 650°F | 7 800 | 5 | 100 | 700 000 | 7 дюймов | ±0,3% | ±8°F | 35 | 25 | 7485 фунтов |
ВТЦ6106-800 | 72 x 120 x 78 дюймов | 390 | 98 x 140 x 136 дюймов | 800°F | 10 000 | 7 ½ | 120 | 800 000 | 8 дюймов | ±0,3% | ±10°F | 40 | 35 | 8920 фунтов |
ВТЦ6126-500 | 72 x 144 x 78 дюймов | 468 | 94 x 161 x 133 дюйма | 500°F | 10 000 | 7 ½ | 80 | 600 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 25 | 8160 фунтов |
ВТЦ6126-650 | 72 x 144 x 78 дюймов | 468 | 96 x 162 x 134 дюйма | 650°F | 10 000 | 7 ½ | 100 | 700 000 | 7 дюймов | ±0,3% | ±8°F | 45 | 30 | 8575 фунтов |
ВТЦ6126-800 | 72 x 144 x 78 дюймов | 468 | 100 x 164 x 137 дюймов | 800°F | 12 500 | 10 | 120 | 800 000 | 8 дюймов | ±0,3% | ±10°F | 50 | 40 | 10 010 фунтов |
ВТЦ688-500 | 72 x 96 x 96 дюймов | 384 | 92 x 113 x 150 дюймов | 500°F | 7 800 | 5 | 80 | 600 000 | 6 дюймов | ±0,3% | ±6°F | 30 | 20 | 7055 фунтов |
ВТЦ688-650 | 72 x 96 x 96 дюймов | 384 | 94 x 114 x 151 дюйм | 650°F | 7 800 | 5 | 100 | 700 000 | 7 дюймов | ±0,3% | ±8°F | 35 | 25 | 7465 фунтов |
ВТЦ787-500 | 84 x 96 x 84 дюйма | 392 | 104 x 113 x 138 дюймов | 500°F | 7 800 | 5 | 80 | 600 000 | 6 дюймов | ±0,3% | ±6°F | 30 | 20 | 7660 фунтов |
ВТЦ787-650 | 84 x 96 x 84 дюйма | 392 | 106 x 114 x 139 дюймов | 650°F | 7 800 | 5 | 100 | 700 000 | 7 дюймов | ±0,3% | ±8°F | 35 | 25 | 8075 фунтов |
ВТЦ7107-500 | 84 x 120 x 84 дюйма | 490 | 106 x 137 x 138 дюймов | 500°F | 10 000 | 7 ½ | 80 | 600 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 25 | 8650 фунтов |
ВТЦ7107-650 | 84 x 120 x 84 дюйма | 490 | 108 x 138 x 139 дюймов | 650°F | 10 000 | 7 ½ | 100 | 700 000 | 7 дюймов | ±0,3% | ±8°F | 45 | 30 | 9065 фунтов |
ВТЦ7127-500 | 84 x 144 x 84 дюйма | 588 | 108″ х 161″ х 139″ | 500°F | 12 500 | 10 | 100 | 700 000 | 6 дюймов | ±0,3% | ±6°F | 40 | 25 | 9840 фунтов |
ВТЦ7127-650 | 84 x 144 x 84 дюйма | 588 | 110 x 162 x 140 дюймов | 650°F | 12 500 | 10 | 140 | 1 200 000 | 7 дюймов | ±0,3% | ±8°F | 40 | 25 | 10 255 фунтов |
ВТК8108-500 | 96 x 120 x 96 дюймов | 640 | 122 x 137 x 151 дюйм | 500°F | 12 500 | 10 | 120 | 800 000 | 6 дюймов | ±0,3% | ±6°F | 35 | 25 | 10 055 фунтов |
ВТК8108-650 | 96 x 120 x 96 дюймов | 640 | 124 x 138 x 152 дюйма | 650°F | 12 500 | 10 | 160 | 1 200 000 | 7 дюймов | ±0,3% | ±8°F | 35 | 25 | 10 670 фунтов |
ВТК8128-500 | 96 x 144 x 96 дюймов | 768 | 122 x 161 x 162 дюйма | 500°F | 17 500 | 15 | 140 | 1 200 000 | 6 дюймов | ±0,3% | ±6°F | 35 | 25 | 11 885 фунтов |
ВТК8128-650 | 96 x 144 x 96 дюймов | 768 | 124 x 162 x 163 дюйма | 650°F | 17 500 | 15 | 180 | 1 200 000 | 7 дюймов | ±0,3% | ±8°F | 35 | 25 | 12 605 фунтов |
* Габаритные размеры
- Все модели: выступ панели управления 9″ правая сторона.
- Модель WTC-446: выступ крепления двигателя 19″ сзади; вылет газовой горелки 15″ спереди.
- Модели WTC-566 и WTC-666 — выступ газовой горелки 15″ спереди.
- Газовые модели: вытяжка 325 куб. футов в минуту, кроме 650 куб. футов в минуту при 1 200 000 БТЕ/ч.
- Рекомендуется съемная термокамера.
- Щелкните здесь для просмотра габаритного чертежа WTC686-650
† Рабочие характеристики
- Точность в процентах от шкалы контроллера.
- Однородность при температуре на 50°F ниже максимальной.
- Время подъема в минутах до 50°F ниже максимальной температуры.
- Тесты выполняются с пустой печью и минимальным выбросом.
- Производительность зависит от нагрузки и приложения.
- Дополнительные сведения см. в разделе «Сводка по управлению и приборам».
МОДЕЛЬ: ВТК446-500 МОДЕЛЬ: ВТК446-650 МОДЕЛЬ: WTC446-800 МОДЕЛЬ: ВТК566-500 МОДЕЛЬ: ВТК566-650 МОДЕЛЬ: ВТК566-800 МОДЕЛЬ: ВТК586-500 МОДЕЛЬ: ВТК586-650 МОДЕЛЬ: ВТК586-800 МОДЕЛЬ: ВТК666-500 МОДЕЛЬ: ВТК666-650 МОДЕЛЬ: ВТК666-800 МОДЕЛЬ: ВТК686-500 МОДЕЛЬ: ВТК686-650 МОДЕЛЬ: ВТК686-800 МОДЕЛЬ: ВТК6106-500 МОДЕЛЬ: ВТК6106-650 МОДЕЛЬ: ВТК6106-800 МОДЕЛЬ: ВТК6126-500 МОДЕЛЬ: ВТК6126-650 МОДЕЛЬ: ВТК6126-800 МОДЕЛЬ: ВТК688-500 МОДЕЛЬ: ВТК688-650 МОДЕЛЬ: ВТК787-500 МОДЕЛЬ: ВТК787-650 МОДЕЛЬ: ВТК7107-500 МОДЕЛЬ: ВТК7107-650 МОДЕЛЬ: WTC7127-500 МОДЕЛЬ: ВТК7127-650 МОДЕЛЬ: ВТК8108-500 МОДЕЛЬ: ВТК8108-650 МОДЕЛЬ: WTC8128-500 МОДЕЛЬ: WTC8128-650
Узнать цену
- Технические характеристики
- Стандартные функции
- Руководства и ресурсы
- Аксессуары
- Печи на заказ
Технические характеристикиСтандартные функцииРуководства Аксессуары и аксессуары Печи, изготовленные по индивидуальному заказу
Спецификации печей Walk-In Комбинированный воздушный поток Верхний монтаж тепловой камеры
МОДЕЛЬ | ВТК446-500 |
---|---|
МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА | 500°F |
ПОТОК ВОЗДУХА | Снизу вверх, принудительная конвекция, из стороны в сторону |
ТОЧНОСТЬ КОНТРОЛЯ | ±0,3% |
ПЕЧЬ РАВНОМЕРНОСТЬ | ±6°F |
ВРЕМЯ НАГРУЗКИ – ЭЛЕКТРИЧЕСКАЯ | 40 минут |
ВРЕМЯ ПОДЪЕМА – ГАЗ | 20 минут |
РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ) | 48″ х 48″ х 72″ |
ПОЛКИ В КОМПЛЕКТЕ | Нет |
МАКС. КОЛИЧЕСТВО ПОЛОК | Нет |
ВМЕСТИМОСТЬ ПОЛКИ | Нет |
МАКС. НАГРУЗКА | Недоступно |
ДВЕРИ | Руководство |
СПОСОБ ЗАГРУЗКИ | Тележка или грузовик, этаж |
ПРИМЕРНЫЙ ВЕС СУДНА | 3065 фунтов |
ВНЕШНИЕ РАЗМЕРЫ (ШхГхВ) | 68 x 65 x 117 дюймов |
Стандартные функции для духовых шкафов Walk-In Комбинированный воздушный поток Верхняя камера нагрева
Сертификаты
- Панель управления, зарегистрированная UL
- Соответствует требованиям следующих стандартов:
- NFPA 86 (стандарт для печей и печей)
- NFPA 70 (Национальный электротехнический кодекс)
- FM (заводская взаимная)
- OSHA
- Осторожно:
- При обработке горючих материалов следует учитывать противопожарную защиту
- Обработка легковоспламеняющихся растворителей или паров требует принудительной вытяжки для обеспечения безопасной вентиляции. Для получения дополнительной информации см. страницу «Обработка растворителями класса А» на этом веб-сайте .
Защитное оборудование
- Регулируемая блокировка избыточной температуры с ручным сбросом для выключения нагрева в случае неисправности главного регулятора температуры
- Защитный выключатель потока воздуха нагнетателя рециркуляции для отключения обогрева при потере потока рециркуляционного воздуха
- Электрическая блокировка отключает обогрев при отключении питания рециркуляционного вентилятора
- Электрический обогрев Включает
- Отдельные контакторы управления нагревательными элементами для отключения нагрева в случае неисправности основных контакторов управления
- Газовое отопление Включает
- Модулирующая горелка для природного газа мощностью 1000 БТЕ на кубический фут при давлении 6 дюймов водяного столба – доступен пропан. Вход 1” NPT (1-¼” NPT выше 350 000 БТЕ/ч на входе)
- Период автоматической продувки перед зажиганием для удаления скопившегося газа или дыма
- Кнопка электрического зажигания
- Электронная защита от пламени на основе микропроцессора для постоянного контроля пламени и закрытия газовых клапанов при отсутствии пламени
- 325 кубических футов в минуту (650 кубических футов в минуту при входной мощности 1 200 000 БТЕ/ч) принудительная принудительная вытяжка с принудительной подачей воздуха для вентиляции продуктов сгорания
- Предохранительный выключатель расхода воздуха на вытяжке для закрытия газовых клапанов при потере вентиляции
- Два пилотных клапана, гарантирующих подачу газа к пилоту, могут быть остановлены
- Реле высокого и низкого давления газа для подтверждения безопасного диапазона рабочего давления
- Два предохранительных запорных клапана основной горелки с индикатором положения седла клапана для обеспечения возможности прекращения подачи газа к основной горелке
- Датчик закрытия на одном главном клапане для предотвращения зажигания пилотного клапана, если главный клапан не закрыт
- Станция проверки герметичности на каждом клапане пилотной и основной горелки, позволяющая проверить наличие утечки через клапан
Органы управления
- Цифровой регулятор температуры
- Кнопки управления двигателем и выключатель нагрева
- Светодиодные сигнальные лампы
- Номинальный ток короткого замыкания 5 кА (SCCR)
Конструкция
- Доступен со съемной термокамерой
- Выбор
- Электрическое или газовое отопление
- 208 В, 230 В или 460 В, 3 фазы, 60 Гц – доступна другая входная мощность
- Полностью сварная конструкция
- Прочные, электрически изолированные, трубчатые нагревательные элементы из сплава инколой
- Источник тепла, расположенный в термокамере для предотвращения лучистого нагрева
- Рециркуляционный вентилятор высокого давления из углеродистой стали
- Полный охват подающего и возвратного воздуховодов с регулируемыми противоположными жалюзи
- Регулируемый клапан подачи свежего воздуха и выпускной клапан диаметром 6 дюймов
- Изоляция из минеральной ваты плотностью 6 фунтов на кубический фут
- Внутренняя часть из алюминированной стали с конструкционными элементами из углеродистой стали
- Плоский пол (алюминированная сталь 12 калибра для рабочего пространства шириной 6 футов, стальной лист толщиной ¼ дюйма для более широких рабочих пространств) с уголком дверного порога для уплотнения дверей до
- Угол порога двери может быть убран, а двери снабжены уплотнителями
- Приспособления для установки теплого пола и направляющих колес грузовых автомобилей
- Алюминированная сталь снаружи с покрытием из эмали Trilite Green
- Поверхность панели управления из матовой нержавеющей стали
- Особо прочные двери, петли и дверная рама со взрывозащитными защелками
- Компенсационные швы на внутренних дверях предотвращают изгиб
- Уплотнитель двери из стекловолокна с пружинной вставкой из нержавеющей стали
- Полностью собран и протестирован на заводе на однородность температуры
- Ограниченная гарантия на 1 год
Модификации и аксессуары для печей Walk-In Тепловая камера с комбинированным воздушным потоком, устанавливаемая сверху
Загрузочная полка для духовки Walk-In
Аксессуар для духовки, добавляющий полку из углеродистой стали для тележки с полками для духовки. Размер и мощность определяются моделью печи.
Добавить в предложение
Печь с загрузкой полки тележки количество
Добавить к цитате
Бортовой грузовик
Аксессуар для духовки, добавляющий тележку с плоской платформой с поверхностью решетки метро и съемной ручкой для толкания.
Прокрутите страницу вниз для получения дополнительной информации.
Добавить в предложение
Количество грузовиков с плоской платформой
Добавить в предложение
Тележка с полкой для печи Walk-In
Принадлежность для духовки, добавляющая тележку для загрузки полок для встроенной духовки. Необходимо указать желаемую мощность и материал.
Прокрутите страницу вниз для получения дополнительных сведений.
Добавить в предложение
Количество грузовиков с полками для духовки Walk-In
Добавить в предложение
Изолированный пол
Модификация печи с утепленным полом для минимизации потерь тепла и улучшения однородности температуры. Толщина пола определяется моделью печи.
Добавить в предложение
Количество утепленных полов
Добавить в предложение
Треки для грузовиков
Модификация печи, добавляющая траки для грузовиков на уровне пола. Гусеницы для грузовиков позволяют загружать грузовики через пороги и предотвращают повреждение боковых жалюзи.
Добавить в предложение
Количество гусениц для грузовиков
Добавить в предложение
Изолированный пол с утопленными гусеницами для грузовиков
Модификация печи с добавлением теплоизолированного пола с углубленными гусеницами для грузовиков, которые используются там, где печь будет загружаться на заводском уровне.
Добавить в предложение
Изолированный пол с утопленными гусеницами Количество
Добавить в предложение
Изолированный пол с гусеницами для грузовых автомобилей
Модификация печи с добавлением теплоизолированного пола с наземными гусеницами для грузовиков, используется там, где печь будет утоплена в заводской пол или загружена с внешней рампы.
Добавить в предложение
Изолированный пол с гусеницами для грузовых автомобилей Количество
Добавить в предложение
Программируемый контроллер температуры
Модификация печи с добавлением программируемого регулятора температуры. Микропроцессор, цифровая индикация, управление термопарой вместо стандартного контроллера.
-Параметры программы: 40 профилей до 50 шагов каждый, часы реального времени с резервным питанием от батареи, позволяющие запускать профиль в любое время суток % диапазона плюс 1 градус ошибки отображения
– Возможности подключения, релейный выход для сигнализации или других уведомлений, два (2) порта USB, совместимый с Ethernet
Также доступно:
– До четырех (4) каналов управления температурой, относительной влажностью или вакуумом
– Монитор до 16 датчики
-Математические и логические функции
-Цифровые входы и выходы
-Регистрация данных
-Графические тренды
Добавить к предложению
Количество программируемых контроллеров температуры
Добавить к цитата
Цифровой регулятор температуры времени
Модификация с добавлением цифрового синхронизирующего регулятора температуры. Микропроцессор, включающий таймер на 99 часов 59 минут, запускает отсчет времени до достижения заданной температуры и выключает печь по истечении заданного времени.
- Цифровой дисплей, два светодиода, буквенно-цифровой, 4-значный дисплей; Высота 0,875 дюйма для отображения температуры и высота 0,500 дюйма для отображения уставки
- Погрешность, ±0,1% диапазона плюс ошибка отображения 1 градус
Добавить в предложение
Количество цифровых регуляторов температуры с синхронизацией времени
Добавить в предложение
Печи на заказ
Специальная печь Walk-In
Серийный номер: 660491
Печь с тремя независимыми дверцами спереди для загрузки отверждаемых деталей из эпоксидной смолы.
- МАКС. ТЕМПЕРАТУРА: 350ºF
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ): 84″ x 144″ x 108″
Запросить цену 900 03
Печь Walk-In
Серийный номер: 83332A0405
Печь со съемной тепловой камерой размером 10 x 32 x 8 футов, разделенная на секции для транспортировки. Композитное отверждение с моторизованными заслонками на свежем воздухе и вытяжкой для быстрого охлаждения.
- МАКС. ТЕМПЕРАТУРА: 350ºF
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ): 120″ x 384″ x 96″
Запросить цену 900 03
Печь с комбинированным воздушным потоком Walk-In
Серийный номер: 84343A0705
10 футов x 40 футов x 8 футов для отверждения длинных композитных деталей. Съемная тепловая камера, разделенная на части шириной 8 футов для транспортировки.
- МАКС. ТЕМПЕРАТУРА: 350ºF
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ): 120″ x 480″ x 96″
Запросить цену 900 03
Печь Walk-In
Серийный номер: 88516A0906
Высота 10 футов x 7 футов x 8 футов с моторизованной вертикальной подъемной дверцей и съемной тепловой камерой.
- МАКС. ТЕМПЕРАТУРА: 650ºF
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ): 120″ x 84″ x 96″
Запросить предложение
Модифицированная печь Walk-In модели WTC787-650
Серийный номер: 106948A0812
Вакуумный коллектор, вакуумный балластный бак и коллектор сжатого воздуха для отверждения композитных деталей в мешках
- МАКС. ТЕМПЕРАТУРА: 65 0ºF
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ) : 96″ x 96″ x 84″
Запросить цену
Modified Model WTC566-500 Печь Walk-In
Серийный номер: 106923A0812
Вертикальная подъемная дверь и двухполосный роликовый конвейер внутри и снаружи для удержания больших форм
- МАКС. ТЕМПЕРАТУРА: 500º F
- РАЗМЕРЫ РАБОЧЕГО ПОМЕЩЕНИЯ (ШxГxВ) : 62″ x 79″ x 45″
Запросить цену
Индивидуальные печи и топки, адаптированные к вашему конкретному рабочему месту и требованиям
Нет двух одинаковых рабочих мест. Это означает, что ваша печь или топка должны быть изготовлены в точном соответствии с вашими спецификациями. Иногда это будет печь в нашем каталоге. В противном случае мы специально разработаем для вашего приложения.
Индивидуальные печи и топки Информация
У вашего бизнеса есть особые потребности. Мы заставим их работать. Мы изготовим для вас печь или печь на заказ, чтобы она прослужила вам долгие годы. Давай поговорим.
Свяжитесь с нами О вашем оборудовании Потребности
Простая модернизация ОВКВ для старых домов
Высокоскоростная мини-система ОВКВ может обновить старый дом с минимальным повреждением его исторической ткани.
- Автор:
- Эрик Квалсвик
- Дата публикации:
- Обновлено 3 сентября 2021 г.
Размером меньше компакт-диска, высокоскоростные мини-вентиляторы являются ненавязчивым выбором для обогрева и охлаждения старых домов.
Предоставлено Spacepak
Лето в Мэриленде ужасно жаркое. Просто спросите семью Сиссон: примерно с апреля каждого года их трехэтажный кирпичный дом 1942 года стал больше похож на кирпичную печь, даже с помощью нескольких оконных кондиционеров.
Они ненадолго задумались об установке традиционной центральной системы кондиционирования воздуха, «но если бы мы это сделали, — говорит Велмоэд Сиссон, — мы потеряли бы все наши шкафы, потому что туда должны были бы пройти гигантские металлические воздуховоды». К счастью для комфорта семьи и благополучия дома, муж Велмойд, Боб — по ее словам, «признанный техноман» — нашел альтернативное решение: высокоскоростную систему ОВКВ с мини-каналами.
Как следует из названия, система проталкивает кондиционированный воздух с высокой скоростью через небольшие воздуховоды. Для владельцев старых домов главная привлекательность заключается в том, что небольшие (диаметром 3 дюйма) гибкие воздуховоды можно прокладывать через стены и потолки без необходимости прорезать большие углубления или сбрасывать потолок. И в отличие от больших настенных, напольных или потолочных воздухозаборников и решеток, необходимых для традиционной системы HVAC, мини-системы воздуховодов подают кондиционированный воздух через решетки, которые меньше, чем аудио компакт-диск.
В то время как высокоскоростные мини-системы воздуховодов часто используются для охлаждения старых домов, отапливаемых радиаторами, они также могут использоваться для подачи тепла. Две компании в США, Unico и SpacePak, и одна канадская компания Hi-Velocity Systems производят полные системы, которые также можно смешивать и сочетать с печами и компонентами кондиционеров других компаний.
Основы ОВКВ
Базовые знания о том, как работают традиционные системы отопления и охлаждения, помогут вам понять, что необходимо для установки мини-системы воздуховодов. Кондиционер делает комнаты прохладнее, но на самом деле он удаляет тепло из воздуха в вашем доме. Точнее, он перемещает тепло изнутри дома наружу.
Центральные системы кондиционирования воздуха состоят из внутренних и наружных компонентов. Замкнутый контур медных трубок содержит хладагент, широко известный как фреон, который постоянно циркулирует изнутри дома наружу, а затем обратно.
Вы, несомненно, видели наружный компонент системы кондиционирования воздуха — компрессорно-конденсаторный блок, который обычно устанавливается на бетонной площадке на теневой стороне дома, издает изрядный шум и выделяет большое количество тепла.
В музее Цветочного холма в Остине вентиляционное отверстие сливается с полом.
Пегги Ли Остер
Внутри дома находится матрица воздуховодов, соединенных с камерой, которая представляет собой большую коробку распределения воздуха. Из камеры одна система воздуховодов доставляет охлажденный воздух в помещения через вентиляционные отверстия на полу, стенах или потолках. Вторая система воздуховодов, известная как обратная, вытягивает теплый воздух из помещений. К нагнетательному блоку подключена система обработки воздуха с вентилятором и испарителем внутри.
Вот как все это работает вместе: жидкий хладагент под давлением поступает в дом по петле медных трубок, откуда он направляется в испаритель. Затем испаритель распыляет хладагент через сопло, в результате чего его температура падает, поскольку он испаряется внутри трубки и превращается в газ. В то же время теплый воздух из обратного трубопровода проходит через испаритель, в результате чего тепло воздуха поглощается охлажденным газообразным хладагентом. Затем охлажденный воздух проталкивается через устройство обработки воздуха в камеру нагнетания, выходит через воздуховод и через вентиляционные отверстия в помещение.
Вернемся к уже горячему газообразному хладагенту: он закачивается снаружи дома в блок компрессора/конденсатора. Компрессор дополнительно повышает давление газообразного хладагента, что повышает его температуру. Газообразный хладагент высокого давления и высокой температуры поступает в конденсаторный змеевик, где охлаждается до жидкого состояния вентилятором, продувающим наружный воздух через конденсаторный змеевик. Вентилятор, обдувающий змеевик, выпускает тепло в атмосферу и охлаждает хладагент, превращая его обратно в жидкость, прежде чем он снова попадет в дом, и весь процесс продолжается.
В системах воздушного отопления используются те же воздуховоды, что и в кондиционерах, но воздух нагревается газовой или жидкотопливной печью и подается по воздуховодам в помещения.
Миниатюрный воздуховод
На кухне музея Цветочного холма воздуховоды были проложены через кладовую, чтобы не мешать первоначальным этажам.
Пегги Ли Остер
Высокоскоростная мини-система воздуховодов работает аналогично обычным системам в том смысле, что она также отводит тепло из дома, поглощая его внутри и выделяя наружу. В обеих системах используется хладагент, система обработки воздуха, испаритель и компрессор/конденсатор.
Так чем же отличается система мини-каналов? Чтобы понять разницу, представьте, что система мини-трубочек представляет собой пластиковую соломинку для питья, а традиционная система представляет собой трубку из картонного бумажного полотенца. Чтобы получить представление о том, сколько места занимает мини-система воздуховодов в вашем доме, подумайте о том, сколько соломинок вы можете поставить вертикально в среднюю кофейную кружку по сравнению с тем, сколько трубок от бумажных полотенец. Теперь подумайте о том, чтобы выдуть воздух через пластиковую соломинку для питья, а затем через картонную трубку. Чтобы выдохнуть такое же количество воздуха, он должен проходить через соломинку гораздо быстрее.
Скорость воздуха, проходящего через мини-вентилятор, во многом зависит как от расположения воздуховодов в помещении, так и от количества используемых воздуховодов. Возвращаясь к соломинке и картонной трубке, представьте, что вы дуете этим воздухом на палочку горящих благовоний. Когда вы дуете в трубку, скорее всего, дым продолжит свой ленивый путь к потолку. Но подуйте на соломинку, и дым рассеется и пойдет по комнате. Это связано с высокой скоростью воздуха и так называемым принципом Бернулли: увеличение скорости воздуха создает вакуум за воздушным потоком, который притягивает больше воздуха обратно к источнику потока.
В результате воздух в помещении будет лучше перемешиваться. В традиционной системе кондиционирования воздух может расслаиваться: медленный поток прохладного воздуха скапливается у пола, в то время как температура в других частях помещения может быть на 5-7 градусов выше. Тед Браун из SpacePak говорит, что установка мини-термостата на 72 градуса будет ощущаться так же, как и обычный термостат кондиционера, настроенный на 68 градусов. «Нам звонили клиенты, чтобы сказать, что их термостаты должны быть сломаны, потому что в комнатах кажется намного прохладнее, чем там, где они установили циферблат».
Приточно-вытяжная установка системы и магистральные линии легко устанавливаются на дополнительном чердачном пространстве.
Предоставлено Unico
Преимущество мини-систем воздуховодов заключается в том, что они удаляют до 30 процентов больше влаги, чем традиционные системы: более сухой воздух кажется более прохладным, чем более влажный воздух той же температуры. Вы также можете использовать мини-систему кондиционирования воздуха в режиме осушения, что является отличным способом снизить затраты на электроэнергию, если вам не нужно охлаждать свой дом, а просто хотите избавиться от духоты в воздухе.
Отопление вашего дома с помощью мини-системы воздуховодов имеет те же преимущества, что и охлаждение: быстрая, незаметная установка и превосходная циркуляция воздуха. Для увеличения мощности обогрева мини-системы воздуховодов просто необходимо добавить источник тепла, который может нагреть воздух, который будет проталкиваться по воздуховоду. И Unico, и SpacePak производят свои собственные источники тепла, от электрических печей до газовых котлов и тепловых насосов обратного цикла, которые поглощают тепло извне и перемещают его внутрь здания. Их мини-системы воздуховодов также могут быть подключены к различным жидкотопливным, газовым или электрическим котлам или печам других производителей или могут быть модифицированы для некоторых существующих систем.
Установка и расходы
Первый шаг к установке мини-системы воздуховодов, говорит Дейв Коркоран, владелец компании D&D HVAC в Сомерсе, штат Коннектикут, заключается в расчете теплопотерь здания (с учетом таких факторов, как географическое положение, ориентация на солнце, теплоизоляция). уровней, а также количество окон и дверей), чтобы решить его потребности в кондиционировании воздуха. Обработчик воздуха устанавливается первым, часто монтируется на чердаке. Оттуда бригада Corcoran устанавливает основные магистральные трубопроводы — изолированные воздуховоды диаметром 6 или 7 дюймов, которые питают вентиляционную установку и могут быть уложены на балки или подвешены к стропилам.
Для максимального камуфляжа мини-воздуховодов Unico предлагает различные вентиляционные отверстия с отделкой под дерево, чтобы они соответствовали рисунку и тону деревянных полов.
Предоставлено Unico
Затем гибкие воздуховоды диаметром 3 дюйма прокладываются от ствола к потолкам и стенам в различных помещениях, где они присоединяются к небольшим вентиляционным отверстиям в потолках, стенах или полах. Чтобы добраться до помещений на нижних этажах, 3-дюймовые воздуховоды можно проложить через внутренние или неизолированные стены или через существующие желоба.
Встроенные шумоглушители (похожие на автомобильные глушители) устанавливаются на воздуховоды для уменьшения шума ветра от высокоскоростного воздуха. «Эти системы не более шумные, чем традиционные», — говорит Коркоран.
Размер воздуховодов позволяет быстро их установить; типичная установка занимает всего несколько дней. «Редко бывает, что мы не можем найти способ провести воздуховоды в комнату», — добавляет Коркоран. «В традиционных системах вы запускаете воздуховоды и врезаете решетки там, где это возможно.
С помощью мини-системы воздуховодов вы запускаете воздуховоды и устанавливаете вентиляционные отверстия там, где вам нужно».
Передовая технология делает мини-системы воздуховодов дорогими (в среднем примерно на 25–40 % дороже, чем обычная система HVAC), но стоимость материалов является лишь одним из факторов в уравнении.
Система гибких трубок Unico подходит для существующих полостей старого дома и устраняет необходимость в значительной реконструкции.
Предоставлено Unico
«Установка обычной системы занимает гораздо больше времени, — отмечает Джон Бал-дасаро, национальный менеджер по продажам SpacePak, — и в большинстве случаев, когда ребята из HVAC заканчивают работу, пора привлекать субподрядчиков. Вам может понадобиться плотник, чтобы закрыть воздуховоды или опустить потолок. А затем вам понадобится специалист по гипсокартону или штукатуру, может быть, маляр или даже электрик, если нужно переместить выключатели или розетки». Это в сумме дает больше времени, когда ваш дом находится в беспорядке, и больше денег, чтобы выполнить дополнительную работу.
При сравнении затрат также важно учитывать общую производительность системы. По оценкам Energy Conservatory, утечка воздуховодов в традиционных системах с принудительной подачей воздуха составляет до 25 процентов затрат на энергию. Основываясь на лабораторных и полевых испытаниях, Unico оценивает, что ее изолированный воздуховод имеет «менее 5-процентную утечку воздуховода», а Baldasaro утверждает, что SpacePak имеет 0-процентную степень утечки. Воздуховоды, которые не протекают, означают, что больше воздуха, за который вы платите за охлаждение, достигает своего предназначения.
Кроме того, более низкие уровни влажности и более постоянная температура воздуха означают, что термостаты можно устанавливать на более высокие значения.
