Печь русская с камином (49 фото): конструкция и порядовка печи-камина с лежанкой

Немного истории

Современный мир начал постепенно забывать о том, как раньше жили люди на Руси. О традициях, быте и нравах мы можем узнать сейчас только из книг по истории. Русская печь – это одно из главных достояний русского народа. В те далекие времена она была центром любого жилища. В печке готовили еду для всей семьи, использовали в качестве очага обогрева.

Русская печь считалась любимым местом обитания домочадцев. Большая лежанка являлась самым теплым и уютным местом в доме. Как утверждали люди на Руси, кровать такого типа позволяла видеть только приятные сны, а сон был как у младенцев.

Русская печь была поистине уникальным и функциональным изобретением.

Она устанавливалась таким образом, чтобы могла обогревать все стороны дома. Приготовленная в русской печи еда была невероятно вкусной и полезной. В качестве посуды могли использоваться только чугунные котелки, которые выдерживали высокую температуру. Температуру в печи хозяйки определяли с помощью газеты. Если бумага, помещенная в под, сразу вспыхивала, то температура была равна 300 градусам. И далее по времени: через 5 секунд – 270 градусов, 15 секунд – 250 градусов, 30 секунд – 200 градусов. И никакие термометры не могли бы определить температуру в печи более точно.

Современная печь с камином

Несмотря на то, что сейчас у людей есть возможность установить абсолютно любой прибор отопления, включая компактные камины и котлы, во многих деревнях, сельских местностях, на дачах люди по-прежнему стремятся воспроизвести дух старины, установив в своем доме русскую печь.

Безусловно, современный вариант такой печи несколько отличается от той, которая была раньше. Сейчас есть возможность использовать самые современные строительные материалы, которые лучше выдерживают высокую температуру.

Русская печь с камином считается настоящим трендом, который появляется все в большем количестве домов. Камин в данном случае выполняет декоративную функцию, так он в одиночку не способен как следует обогреть большую площадь. Камин используется для обеспечения уютной домашней обстановки. Ведь вряд ли кто опровергнет тот факт, что треск дров, красивое пламя и легкое тепло являются одними из лучших релаксантов, позволяющих забыть о повседневных проблемах и провести приятный вечер в кругу семьи.

Современные печи два в одном сохраняют свою функцию устройства для приготовления пищи и обогрева помещения. Поэтому русская печь с камином является также довольно универсальной конструкцией. Сейчас есть больше возможностей создать настоящее произведение искусства, которое будет не только практичным, но и радующим глаз обитателей дома.

С лежанкой

Если вы являетесь поклонником старинного русского быта и хотите хоть немного окунуться в атмосферу старины, то можете возвести у себя на даче русскую печь с лежанкой. Такая печь будет занимать больше пространства, чем обычная с камином, поэтому комната должна быть достаточно просторной. Современная печь с лежанкой, несмотря на свои немалые габариты, намного меньше той, которую устанавливали в старину. Современный дизайн печи делает из нее настоящее украшение и главную достопримечательность интерьера.

Размер лежанки вы выбираете сами, никто не запрещает возвести даже просторное двуспальное место с мягкими перинами.

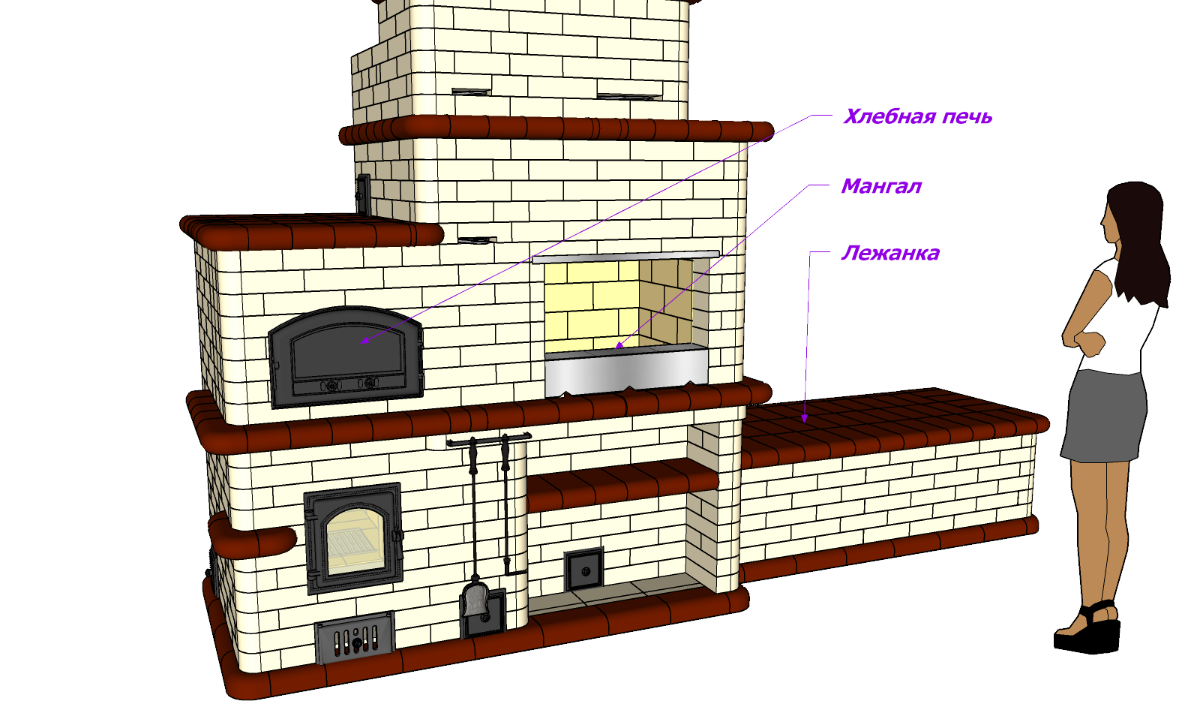

Русская печь с лежанкой может быть комбинированным вариантом, сочетать в себе сразу несколько функций. Это может быть вариант с камином или без него. Кроме этого, вы можете выбрать дизайн печи, предусматривающий отдельный чугунный сегмент для приготовления еды. Таким образом, у вас полностью отпадет необходимость в электрической плитке.

Дизайн русской печи может быть совершенно любым. У вас есть возможность максимально воспроизвести в своем доме старинный вид печи или отдать предпочтение более современным дизайнерским идеям. В любом случае такая печь будет смотреться привлекательно, и от нее будет веять духом предков.

Конструкция

Русская печь имеет довольно сложную конструкцию, состоящую из множества деталей.

Как и при строительстве дома, при возведении русской печки необходим прочный фундамент, который выдержит тяжелую конструкцию русской печи. Только после полного застывания фундамента, для чего может понадобиться не менее 28 дней, можно возводить саму печь. Процесс строительства русской печи – довольно трудоемкий. Чтобы сделать правильную печь, необходимо учитывать все нюансы, потому что переделать конструкцию будет намного сложнее.

Проекты печей существуют самые различные, но общая конструкция все-равно очень схожа. Каждая русская печь имеет хайло, под, топливник и дымоход. Если вы отдаете предпочтение совмещенной печи, то в ней будут присутствовать Камин или отдельная варочная поверхность из чугуна. В отличие от старинного народного способа возведения печей, современная кладка позволяет дополнять печь новыми элементами.

Все русские печи имеют колосники, которые представляют собой специальные решетки, устанавливаемые между топливником и поддувалом. Колосники не позволяют крупным топливным частицам падать в поддувало и отправляют туда только мелкую золу.

Порядовка печи

На первый взгляд может показаться, что кладка русской печи – довольно банальная и хорошо отточенная процедура. Но на самом деле даже в старину было довольно сложно найти хорошего печного мастера, который мог создать идеальную конструкцию без малейшей погрешности. Только правильно выложенная печь будет служить долго и выполнять все свои функции без каких-либо сбоев.

Самым оптимальным вариантом порядовки является конструкция из 40 рядов, последние два из которых представляют собой начало печной трубы. Первый ряд кирпичей укладывается на заранее подготовленный фундамент идеально ровным слоем. Данный ряд очень важен, так как от него зависит стойкость и ровность всей конструкции.

Второй ряд представляет собой формирование дымоходных каналов, места под камин и топку. Здесь самое главное делать все не торопясь и соблюдая все пропорции. Второй ряд продолжают третий, четвертый и пятый, которые укладываются по тому же принципу.

При кладке шестого ряда устанавливается дверца топки и декоративные решетки, которые являются необходимым элементом для правильной циркуляции воздуха и поддува. Для укладки стенок топки и камина используется прочный огнестойкий кирпич. После этого выкладывается седьмой и восьмой ряды, а девятый ряд является замыкающим и перекрывает нижние проходные каналы.

С одиннадцатого по тринадцатый ряд идет формирование дугообразного горнила. Все остальные ряды повторяют форму дымоходов, устанавливаются задвижки и перекрытия.

Где установить

Перед установкой русской печи с камином необходимо составить подробную схему самого камина и дома, в котором он будет располагаться. Идеальным вариантом считается установка русской печи на этапе строительства здания. Так вы избежите необходимости ломать стены и пол для установки печи. Но установка ее в уже готовом доме также возможна, но теперь будет намного сложнее выбрать правильно место, которое будет хорошо подходить для печи такого типа.

Русскую печь следует устанавливать так, чтобы она максимально охватывало своим теплом дом. Если дом – деревянный, то между перегородкой и печью необходимо разместить какой-либо жаропрочный слой, который защитит дом от возгорания.

Для строительства печки рекомендуется использовать только самый качественный ровный кирпич, который не будет создавать дополнительных проблем при возведении конструкции. Для того чтобы печь получилась ровной и выглядела эстетично, лучше сначала примерять каждый ряд без использования раствора.

Печь русская с камином (49 фото): конструкция и порядовка печи-камина с лежанкой

Немного истории

Современный мир начал постепенно забывать о том, как раньше жили люди на Руси. О традициях, быте и нравах мы можем узнать сейчас только из книг по истории. Русская печь – это одно из главных достояний русского народа. В те далекие времена она была центром любого жилища. В печке готовили еду для всей семьи, использовали в качестве очага обогрева.

Русская печь считалась любимым местом обитания домочадцев. Большая лежанка являлась самым теплым и уютным местом в доме. Как утверждали люди на Руси, кровать такого типа позволяла видеть только приятные сны, а сон был как у младенцев.

Русская печь была поистине уникальным и функциональным изобретением. Она устанавливалась таким образом, чтобы могла обогревать все стороны дома. Приготовленная в русской печи еда была невероятно вкусной и полезной. В качестве посуды могли использоваться только чугунные котелки, которые выдерживали высокую температуру. Температуру в печи хозяйки определяли с помощью газеты. Если бумага, помещенная в под, сразу вспыхивала, то температура была равна 300 градусам. И далее по времени: через 5 секунд – 270 градусов, 15 секунд – 250 градусов, 30 секунд – 200 градусов. И никакие термометры не могли бы определить температуру в печи более точно.

Современная печь с камином

Несмотря на то, что сейчас у людей есть возможность установить абсолютно любой прибор отопления, включая компактные камины и котлы, во многих деревнях, сельских местностях, на дачах люди по-прежнему стремятся воспроизвести дух старины, установив в своем доме русскую печь. Безусловно, современный вариант такой печи несколько отличается от той, которая была раньше. Сейчас есть возможность использовать самые современные строительные материалы, которые лучше выдерживают высокую температуру.

Русская печь с камином считается настоящим трендом, который появляется все в большем количестве домов. Камин в данном случае выполняет декоративную функцию, так он в одиночку не способен как следует обогреть большую площадь. Камин используется для обеспечения уютной домашней обстановки. Ведь вряд ли кто опровергнет тот факт, что треск дров, красивое пламя и легкое тепло являются одними из лучших релаксантов, позволяющих забыть о повседневных проблемах и провести приятный вечер в кругу семьи.

Современные печи два в одном сохраняют свою функцию устройства для приготовления пищи и обогрева помещения. Поэтому русская печь с камином является также довольно универсальной конструкцией. Сейчас есть больше возможностей создать настоящее произведение искусства, которое будет не только практичным, но и радующим глаз обитателей дома.

С лежанкой

Если вы являетесь поклонником старинного русского быта и хотите хоть немного окунуться в атмосферу старины, то можете возвести у себя на даче русскую печь с лежанкой. Такая печь будет занимать больше пространства, чем обычная с камином, поэтому комната должна быть достаточно просторной. Современная печь с лежанкой, несмотря на свои немалые габариты, намного меньше той, которую устанавливали в старину. Современный дизайн печи делает из нее настоящее украшение и главную достопримечательность интерьера.

Размер лежанки вы выбираете сами, никто не запрещает возвести даже просторное двуспальное место с мягкими перинами.

Русская печь с лежанкой может быть комбинированным вариантом, сочетать в себе сразу несколько функций. Это может быть вариант с камином или без него. Кроме этого, вы можете выбрать дизайн печи, предусматривающий отдельный чугунный сегмент для приготовления еды. Таким образом, у вас полностью отпадет необходимость в электрической плитке.

Дизайн русской печи может быть совершенно любым. У вас есть возможность максимально воспроизвести в своем доме старинный вид печи или отдать предпочтение более современным дизайнерским идеям. В любом случае такая печь будет смотреться привлекательно, и от нее будет веять духом предков.

Конструкция

Русская печь имеет довольно сложную конструкцию, состоящую из множества деталей. Как и при строительстве дома, при возведении русской печки необходим прочный фундамент, который выдержит тяжелую конструкцию русской печи. Только после полного застывания фундамента, для чего может понадобиться не менее 28 дней, можно возводить саму печь. Процесс строительства русской печи – довольно трудоемкий. Чтобы сделать правильную печь, необходимо учитывать все нюансы, потому что переделать конструкцию будет намного сложнее.

Проекты печей существуют самые различные, но общая конструкция все-равно очень схожа. Каждая русская печь имеет хайло, под, топливник и дымоход. Если вы отдаете предпочтение совмещенной печи, то в ней будут присутствовать Камин или отдельная варочная поверхность из чугуна. В отличие от старинного народного способа возведения печей, современная кладка позволяет дополнять печь новыми элементами.

Все русские печи имеют колосники, которые представляют собой специальные решетки, устанавливаемые между топливником и поддувалом. Колосники не позволяют крупным топливным частицам падать в поддувало и отправляют туда только мелкую золу.

Порядовка печи

На первый взгляд может показаться, что кладка русской печи – довольно банальная и хорошо отточенная процедура. Но на самом деле даже в старину было довольно сложно найти хорошего печного мастера, который мог создать идеальную конструкцию без малейшей погрешности. Только правильно выложенная печь будет служить долго и выполнять все свои функции без каких-либо сбоев.

Самым оптимальным вариантом порядовки является конструкция из 40 рядов, последние два из которых представляют собой начало печной трубы. Первый ряд кирпичей укладывается на заранее подготовленный фундамент идеально ровным слоем. Данный ряд очень важен, так как от него зависит стойкость и ровность всей конструкции.

Второй ряд представляет собой формирование дымоходных каналов, места под камин и топку. Здесь самое главное делать все не торопясь и соблюдая все пропорции. Второй ряд продолжают третий, четвертый и пятый, которые укладываются по тому же принципу.

При кладке шестого ряда устанавливается дверца топки и декоративные решетки, которые являются необходимым элементом для правильной циркуляции воздуха и поддува. Для укладки стенок топки и камина используется прочный огнестойкий кирпич. После этого выкладывается седьмой и восьмой ряды, а девятый ряд является замыкающим и перекрывает нижние проходные каналы.

С одиннадцатого по тринадцатый ряд идет формирование дугообразного горнила. Все остальные ряды повторяют форму дымоходов, устанавливаются задвижки и перекрытия.

Где установить

Перед установкой русской печи с камином необходимо составить подробную схему самого камина и дома, в котором он будет располагаться. Идеальным вариантом считается установка русской печи на этапе строительства здания. Так вы избежите необходимости ломать стены и пол для установки печи. Но установка ее в уже готовом доме также возможна, но теперь будет намного сложнее выбрать правильно место, которое будет хорошо подходить для печи такого типа.

Русскую печь следует устанавливать так, чтобы она максимально охватывало своим теплом дом. Если дом – деревянный, то между перегородкой и печью необходимо разместить какой-либо жаропрочный слой, который защитит дом от возгорания.

Для строительства печки рекомендуется использовать только самый качественный ровный кирпич, который не будет создавать дополнительных проблем при возведении конструкции. Для того чтобы печь получилась ровной и выглядела эстетично, лучше сначала примерять каждый ряд без использования раствора.

Печь-камин с лежанкой | Порядовки печей

Автор: Владимир Григорьев (Новосибирск)

В авторской конструкции печи-камина обе ее составляющие максимально функциональны; камин имеет классическую прямоугольную форму и перекрывается поворотным шибером (7), благодаря чему может топиться как одновременно с печью, так и отдельно; собственно же печь, как в лучших традициях русской печи, приспособлена и для обогрева помещения, и для приготовления пищи, и даже для лечения на лежанке понародным рецептам простуды и ревматизма.

Автор печи Владимир Григорьев делится старинными секретами лечебных свойств русской печи: «…Еще исстари недуги, прежде всего различные простудные заболевания, а также ревматические боли в суставах и пояснице, лечили на лежанке старой доброй русской печи. Для избавления от ревматизма и радикулита требовалось, конечно же, немало времени, а вот простудные заболевания русская чудопечь излечивала за день».

Печь-камин с лежанкой

1 — задвижка заднего хода печи
2 — задвижка зимнего хода печи с лежанкой
3 — задвижка лежанки
4 — задвижка летнего хода печи
5 — шибер лежанки
6 — задвижка зимнего хода печи, печи с лежанкой
7 — шибер камина
8 — чугунная плита
9 — топка
10 — поддувало
11 — колосниковая решетка
12 — сушилка
13, 14 — дверки прочистные
15 — дверка поддувальная
16 — дверка топочная

Работа печи

1. Летний режим.
Открыта задвижка 4 летнего хода, все остальные закрыты. Дымовые газы из топливника по летнему каналу устремляются в дымовую трубу. В данном режиме можно готовить на чугунной плите без нагрева массива печи.

2. Зимний режим.
Открыты задвижки 1 и 6, все остальные закрыты. Дымовые газы из топливника устремляются по всем дымооборотам, равномерно прогревая весь массив печи.

3. Режим нагрева лежанки.
Открыты задвижка 3 и шибер 5. Дымовые газы из топливника устремляются в горизонтальные каналы под лежанкой, равномерно ее прогревая. Через полчаса лежанка прогревается до 40–45°С.

4. Зимний режим с нагревом лежанки.
Открыты задвижки 2, 3 и 6. Дымовые газы из топливника устремляются в горизонтальный канал под лежанкой, далее через все дымообороты печи, прогревая весь ее массив. Если шибер 5 закрыт, то прогреваться будет только 1/2 часть лежанки. Для прогрева всей лежанки необходимо открыть шибер 5.

Материалы и металлоизделия

Кирпич красный М 100 — 2900 шт. (без трубы)
Кирпич шамотный ШБ-8 — 300 шт.
Глина — 1 м³ (без трубы)
Песок — 1,8 м³ (без трубы)
Уголок стальной 50 х 50 — 1,4 м
Уголок стальной 100 х 100 — 0,9 м
Лист стальной 3 мм — 2,3 м²
Лист стальной 6 мм — 0,3 м²
Дверка прочистная 130 х 130 — 5 шт.
Дверка прочистная 250 х 140 — 1 шт.
Решетка колосниковая 200 х 300 — 1 шт.
Дверка топочная 250 х 210 — 1 шт.
Задвижка 250 х 250 — 4 шт.
Задвижка 120 х 250 — 1 шт.
Шибер 120 х 250 — 1 шт.
Шибер 250 х 250 — 1 шт.
Плита чугунная — 1 шт.

Печь камин с лежанкой – Всё об отоплении

Современные печи с лежанкой – усовершенствованная классика

На Руси печь была главным предметом в доме, ее использовали не только для обогрева и приготовления пищи, но и для сна. Сегодня избалованные цивилизацией люди добровольно возвращаются к истокам – печь с лежанкой можно встретить и в охотничьих избушках, и в дачных домиках, и в капитальных постройках для постоянного проживания. Такая конструкция не только удобна, но и более эффективна – она намного дольше сохраняет тепло после протапливания.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Последующий этап кладки, установка заслонок

Крепление стального листа

Кладка 35 и 36 рядов

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

• 1 — главная дымовая задвижка;
• 2 — задвижка для летнего использования;
• 3 —потолочная противопожарная разделка;
• 4 — варочная плита из чугуна;
• 5 — колосниковая решетка;
• 6 — топочная дверца;
• 7 — поддувальная дверца;
• 8 — прочистные дверцы;
• 9 — стальные уголки и полоски;
• 10 — ниша для варки;
• 11 — печурки;
• 12 — глухая камера;
• 13 — колпаки;
• 14 — горизонтальные дымоходы для зимы;
• 15 — вертикальные дымоходы варочного режима;
• 16 — вентиляционное отверстие;
• 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
• 18 — вход газов в дымовую трубу;
• 19 — входное отверстие;
• 20 — байпас;
• 21 — температурные щели.

Вид и схема кладки шведки с лежанкой

Схема строительства печи

Кладка первых рядов

Порядок работы с 6 по 11 ряд

Порядовка 12—19 рядов

Отопительно-варочная печь с местом для лежания

Эта отопительная печь с лежанкой, плитой и духовкой идеально подойдет для дачного домика или небольшого загородного жилища с постоянным проживанием. В предложенной модели высота топчана ненамного превышает высоту стандартной кровати, поэтому забраться на нее не составит труда даже ребенку. При желании конструкцию можно установить между двумя смежными помещениями – одной стороной в спальню или комнату отдыха, а той частью, где находится варочная плита, – на кухню.

Схема печи с духовкой, плитой и лежанкой

Порядок кладки отопительно-варочной печи с лежанкой

Кладка 7—12 рядов

Как сделать фундамент: важные моменты и рекомендации

Масса печи-лежанки составляет от 3 до 8 тонн, поэтому перед ее постройкой следует позаботиться о прочном и надежном фундаменте. Это должна быть армированная бетонная плита большей площади, чем основание печи. Фундамент заливают так, чтобы между ним и фундаментом дома оставался зазор не менее 5 см. Глубина ямы должна составлять 80-95 см.

Дно ямы засыпают слоем песка толщиной 10 см и утрамбовывают песчаную подушку при помощи воды. Далее следует слой щебня, который также требует трамбовки. Армирующий каркас делают из вертикальных стоек и двух уровней горизонтального армирования. Арматуру крепят проволокой. Бетон заливают так, чтобы уровень фундамента оказался немного ниже уровня финишного напольного покрытия.

После застывания плиты настилают два слоя рубероида (для гидроизоляции) и кладут два ряда кирпича – первый насухо, а второй с раствором. На подготовленном основании можно строить печь с лежанкой своими руками, согласно выбранной схеме.

Строительство капитального кирпичного очага – сложный процесс, требующий обширных знаний и соблюдения ряда важных правил. Отсутствие опыта в печном деле – первый повод обратиться к специалисту. Профессиональные печники быстро справятся с непростой работой, гарантируя качество, долговечность и безопасность конструкции.

Видео: печь “Шведка” с лежанкой

Понравилась статья? Поделитесь с друзьями:

Русская печь с камином и лежанкой

Русская печь всегда ассоциируется с особым уютом в доме, с возможностью приготовить вкусные блюда и выпечку, отдохнуть на теплой лежанке. На настоящий момент разработано достаточно много моделей подобных печей, которые оснащены не только традиционными функциями, но и дополнительными, в том числе и камином.

Русская печь с камином и лежанкой

Русская печь с камином и лежанкой является одной из самых востребованных, так как в ее конструкцию входит, пожалуй, все необходимое. Такая печь способна приготовить горячую пищу, испечь пироги и хлеб, согреть дом, создать уют и даже помочь вылечить простудные заболевания.

Конечно, камин не сможет эффективно обогреть помещение, так как он, скорее, предназначен для создания особого настроения или расслабляющей обстановки. Наверное, именно поэтому камины становятся все более популярными, и многие владельцы частных домов мечтают иметь отопительную печь, оснащенную еще и этой функцией.

Конструкция традиционной русской печи.

Традиционные русские печи, которые раньше возводились повсеместно, как в маленьких избах, так и в богатых палатах, отличались только своим размером и внешней отделкой. Так, в обычных домах печку «одевали» в глиняную штукатурку и покрывали побелкой, а в просторных особняках ее украшали изразцами.

Русская печь в изразцовой отделке

Такое сооружение использовалось в качестве теплой кровати, в его горниле пекли хлеб, коптили и вялили продукты, сушили травы, ягоды и грибы, поэтому русская печь была жизненной необходимостью для каждого дома.

Однако, несмотря на все преимущества, ее конструкция имеет и некоторые недостатки, один из которых — это плохое прогревание нижней части печи, поэтому ее часто обшивали древесиной и использовали для хранения кухонного инвентаря.

Кроме того, ранее в конструкции русской печи отсутствовала варочная панель, а приготовление всей пищи осуществлялось с помощью горнила. Однако, позднее были разработаны модели, в которые была включена и эта функция, причем, отапливалась варочная камера с плитой отдельно. По сути, выходило так, что в одной конструкции объединились две печки – они могли топиться отдельно или в комплексе, что улучшало качество обогрева дома и расширяло возможности при приготовлении пищи.

Русская печь отличается от остальных видов отопительных сооружений наличием горнила и тем, что в ней обязательно есть хотя бы небольшая лежанка, располагающаяся обычно сверху такой постройки.

Итак, традиционная русская печь, конструкция которой легла в основу многих современных моделей отопительных приборов, имеет следующее базовое строение:

Базовая конструкция русской печи

1 – Хайло – это пространство, которое является соединяющим камеру горнила и систему каналов, являющихся теплообменниками.

2 – Задвижка необходима для регулировки интенсивности выхода нагретого воздуха в дымоходную трубу. Задвижку «летнего хода» также применяют для направления газов в нужном направлении, в том случае, когда должна работать только варочная плита или горнило без эффекта отопления дома.

3 – Дымоход – это канал, через который в атмосферу ходят продукты горения после прохождения через все внутренние каналы конструкции.

4 – Распушка – это расширенная часть трубы, находящаяся около потолка, перед прохождением ее через перекрытие.

5 — Вьюшка – оконце с дверкой, перекрывающей дымоходное отверстие полностью. Это отверстие служит также проходом, через который можно добраться до заслонки, регулирующей тягу в топке. Заслонка изготавливается из хорошо обработанного металла и представляет собой пластину. В современных моделях вместо нее чаще всего используется специальная задвижка.

6 – Щиток (чело) – это поверхность печи над входом в варочную камеру.

7 – Заслонка – это панель, вырезанная из стального листа, и имеющая ненагревающуюся ручку. Она служит дверцей для входа в горнило.

8 – Шесток – ниша перед горнилом, и если на ней устанавливается чугунная плита, ее называют варочной камерой. При условии, если варочная плита установлена в другой части печи, то шесток служит для хранения в нем приготовленной пищи, так как в этих условиях она остается горячей более долгое время.

9 – Водогрейная коробка.

10 – Кирпичные «столбы», разграничивающие камеры очистки и устанавливаемые вторым рядом в порядовке конструкции.

11 – Окно (шпур) – это небольшое отверстие на боковой или задней стенке внутреннего топливника печи. Оно соединяет топочную камеру с боковыми каналами дымохода.

12 – Топливник – канал с установленными в нем колосниками, находящийся в задней части конструкции русской печи.

13 – Колосники – это чугунные решетки, которые устанавливаются между поддувалом и топливной камерой.

14 – Подпечье – это пространство, которое находится в нижней части печи и используется для просушки дров.

15 – Под (лещадь) – это донная часть горнила, которое устраивается с небольшим наклоном к входному отверстию, что значительно облегчит передвижение посуды с приготовленной пищей. Обычно, мастера делают эту поверхность идеально гладкой, что также будет способствовать облегчению передвижения посуды.

16 – Варочной камерой в данном варианте названо горнило, но кроме этого, такое же название имеет ограниченное пространство с варочной панелью перед входом в горнило.

17 – Свод (нёбо) – это «потолок» горнила, который также выстраивается с наклоном к входу, что способствует скоплению под самым высоким местом потолка горячего воздуха, прогревающего лежанку.

18 – Перекрыша (лежанка) расположена в русской печи сзади дымохода. В некоторых моделях ее планируют даже рядом с основной конструкцией. Под поверхностью лежанки находятся каналы, по которым циркулирует горячий воздух, поэтому она будет теплой во время топки и долгое время – после ее завершения, если будет вовремя перекрыта нужная задвижка.

Так как далее будет рассматриваться более современная конструкция русской печи, то следует отметить, что она отличается от традиционного варианта предусмотренным прогреванием подтопочного отдела. Этот фактор позволяет более эффективно и быстро обогреть помещения. Подобная усовершенствованная модель печи способна обогреть дом площадью в 38÷45 м².

В обновленных конструкциях предусмотрено также разделение печи на разные отделы, поэтому, используя печь в летний период для приготовления пищи, можно прогревать только варочную часть, не протапливая всего сооружения и не растрачивая для этого лишнее топливо. Такие эффективные изменения стали доступны благодаря включению в конструкцию такого элемента, как «летняя» задвижка.

Видео: один из вариантов модернизации классической русской печки

Чтобы любая печная конструкция давала желаемую отдачу и эффективно выполняла все заложенные в нее функции, необходимо позаботиться о приобретении качественных материалов и инструментов.

Инструменты для выполнения печных работ

Выбрав примерное место установки и соответствующую его размерам понравившуюся модель печи, нужно приступить к подбору инструментов для кладки кирпича.

Набор инструментов печника

• Кельма (мастерок) будет нужна для забора раствора из емкости и нанесения его на кирпичи, а также для очистки кладки от лишней, выступившей из швов, смеси.
• Кирка предназначена для раскалывания кирпича и его обтесывания, так как для кладки может понадобиться ⅓, ½, ⅔ или ¼ кирпича.
• Расшивка — этот инструмент будет необходим, если печь не будет закрываться отделкой. С помощью расшивки можно сделать выступающие или вдавленные швы, но главное, внешний вид сооружения будет очень аккуратным.
• Шнур-причалка будет необходим для контроля за вертикальностью стены и ровностью рядов. Но более простой способ следить за этим — используя отвес и строительный уровень.
• Порядовка — это приспособление используется для соблюдения ровности и толщины швов.
• Отвес — простое устройство, которым достаточно легко контролировать вертикальность стены.
• Строительный уровень – незаменимый инструмент для проверки кладки, как по горизонтали, так и по вертикали. Он, в принципе, всегда необходим для проведения любых строительных и ремонтных работ.
• Правило пригодиться во время выравнивания поверхности фундамента при его заливке.
• Лопата, а также емкость, примерно, в 8÷10 л, будут нужны для замешивания раствора.
• Мерная планка — ее печники используют для того, чтобы все швы имели одинаковую толщину – тогда кладка получится идеально аккуратной.

Кроме наличия инструментов, нужно тщательно продумать правильное место установки строения. С этого-то и нужно начать дальнейшую работу.

Рекомендации по выбору места установки печи и ее кладке

Чтобы кладка печных стен выглядела эстетично, а сама печь была безопасна для здоровья и жизни жильцов дома, нужно придерживаться некоторых рекомендаций опытных мастеров:

При кладке любых кирпичных печей следует придерживаться определенных правил

• По возможности, печь нужно разместить таким образом, чтобы она обогревала как можно больше помещений дома. Так, лежанку, если она по конструкции расположена рядом с печью, можно развернуть в сторону спальни, а варочную плиту и горнило – в сторону кухни. Конечно, лучше всего планировать установку печи на этапе строительства дома, так как в этом случае можно избавить себя от лишних хлопот по демонтажу стен и пола. Однако, можно встроить конструкцию и в уже готовое здание, но только в этом случае будет сложнее расположить печь нужным образом, поэтому нужно выбрать подходящую для конкретной планировки дома модель.
• В случае установки печи в деревянном доме, нужно обязательно обезопасить горючие поверхности от перегревания. Для этого между отопительным сооружением и стенами нужно предусмотреть зазор, который будет закрыт негорючим материалом.
• Если одна из сторон печи будет идти вдоль деревянной стены, то на стену будет необходимо обязательно закрепить негорючие плиты из асбеста или специального гипсокартона. Однако, даже несмотря на такую защиту, печь в любом случае должна быть установлена на расстоянии от деревянной стены не менее чем, на 200÷300 мм. Это пространство позволит также обеспечивать должный контроль за целостностью швов и кирпичной кладки.
• Кирпич для печи должен быть качественным — без трещин и сколов, а также иметь ровные края. Только при таких условиях кладка будет герметичной и аккуратной.
• Настоящую кладку печи желательно предварять выкладкой каждого ряда «насухо», то есть без применения раствора. Это поможет тщательнее разобраться в порядовке, а также осуществить качественную подгонку кирпичей, нуждающихся в какой-либо обработке – резке на фрагменты, стесывании кромки и т.п.
• Вертикальные и горизонтальные швы при кладке должны иметь одинаковую толщину – не более 7÷9 мм.
• Не нужно обмазывать стенки печи глиной изнутри, чтобы сделать сооружение более герметичным, так как на этот слой будет легче наслаиваться сажа, что приведет к снижению теплопроводности стенок.

Ряды всегда укладываются вперевязку

• Самый простой и популярный способ перевязки углов печи – это переплетение тычка и ложка.

Так обычно мастера называют грани кирпича

• Чтобы кирпич не впитывал влагу из раствора, его рекомендовано перед укладкой вымачивать, иначе вся кладка будет сохнуть неравномерно, а при высыхании в швах появятся трещины, нарушающие герметичность поверхности.
• Выступивший из швов излишек раствора нужно удалять сразу, не дожидаясь его высыхания – только тогда кладка получится аккуратной.
• Наружные стены печи выкладываются в полкирпича или в один кирпич, иначе они будут долго прогреваться, а значит, для отопления потребуется больше топлива. Внутренние же перегородки и стенки каналов выкладываются в полкирпича. Тем не менее, в любом случае при проведении работ нужно следовать уже проверенной опытом мастеров схеме-порядовке.

Русская печь с лежанкой и камином

Весь процесс возведения печи состоит из нескольких подготовительных и основных этапов, каждый из которых следует рассмотреть подробнее.

Подготовка материалов для возведения печи

Выбрав нужную модель отопительного строения, необходимо приобрести для работы над ней определенное количество материалов.

Для печки, кроме кирпича, необходим определенный ассортимент чугунных или стальных деталей

Так, для русской печи с камином и лежанкой, порядовка которой будет описана ниже, необходимо подготовить (без учета фундамента и дымоходной трубы):

Наименование материалов и элементов

Размер в мм или особенности материала

Для обустройства фундамента потребуется песок, доски для установки опалубки, щебень, цемент и арматура, имеющая диаметр в 8÷10 мм. Количество материалов будет зависеть от общей толщины заливаемой фундаментной плиты.

Обустройство фундамента для печи

В первую очередь необходимо рассмотреть процесс обустройства надежной основы, так как именно с фундамента всегда начинается работа по установке любого массивного кирпичного отопительного сооружения. Если фундамент под печь будет некачественным, то постройка рискует дать перекос при усадке конструкции, и ее невозможно будет эксплуатировать в связи с появлением трещин, которые могут образоваться не только в швах между рядами, но и в самих кирпичах.

Для кирпичной печи требуется надежный фундамент

Конструкция русской печи – весьма массивная, поэтому требуется тщательно рассчитать параметры фундамента под нее. Кроме веса и размеров печи, при расчетах основы нужно учитывать и состав грунта, в котором будет устраиваться котлован.

Размеры сторон прямоугольного фундамента должны превышать основание печи на 100÷150 мм в каждую сторону, а его глубина может варьироваться от 500 до 800 мм, в зависимости от особенностей грунта.

Основа под печь никогда не объединяется с фундаментом дома — она должна иметь собственный котлован, независимый от общего основания здания.

Фундамент состоит из нескольких слоев, которые укладываются в строгой последовательности, согласно представленной схеме.

Схема слоев, последовательно укладываемых в фундамент печи

Работы по обустройству основы происходят следующим образом:

• Первым этапом в грунте выкапывается котлован такой же формы, какую имеет основание печи, но больше его на 100÷150 мм в каждую сторону.
• В котлован устанавливается деревянная опалубка, которая должна подниматься над краями примерно на 150 мм. Если между досок опалубки образовались достаточно большие щели, через которые может уйти влага из раствора, то деревянные стенки следует обшить полиэтиленовой пленкой с перехлестом на стыках в 200÷250 мм. Для этих целей также очень хорошо подойдет рубероид.
• Затем, на утрамбованное дно ямы засыпается 150÷200 мм песчаной смеси, которая станет для фундамента снизу своеобразным гидроизоляционным слоем и защитит его от скопления влаги. Песок смачивается водой и тщательно уплотняется.
• Сверху песка засыпается такой же по толщине слой гравия, битого кирпича или щебня, имеющего среднюю фракцию. Эта «подушка» также должная быть хорошо утрамбована.
• Далее, в опалубку устанавливается арматурный каркас, который должен проходить через всю толщину основы.

Арматурный пояс должен охватывать практически всю толщину заливаемой цементной плиты, а сам фундамент печи никогда не связывается с основой самого дома

• После монтажа арматурного каркаса в яму заливается бетонный раствор, который изготавливается в пропорциях 3:1 из песчано-гравийной смеси и цемента. Заливка осуществляется до верха опалубки, а затем раствор протыкается в нескольких местах штыковой лопатой или арматурным прутом. Подобное «штыкование» способствует освобождению бетонной массы от воздушных пузырей и ее максимальному уплотнению.
• Поверхность раствора выравнивается правилом, маячками для которого будут служить стенки опалубки, поэтому доски в верхней ее части должны быть изначально выставлены горизонтально по строительному уровню.
• Фундамент должен быть надежным и прочным, поэтому после заливки раствора в опалубку и его разравнивания, основе под печь нужно дать обязательно хорошо созреть и набрать марочную прочность. Кладку печи не стоит начинать до тех пор, пока фундамент не даст естественную усадку. Готовность основы будет зависеть от температуры и влажности окружающей среды. Но в любом случае свежезалитый фундамент должен простоять не нагруженным, как минимум, один месяц со дня заливки раствора.
• Застывший фундамент, перед началом кладки печи, застилается двумя — тремя слоями рубероида, который предотвратит капиллярное проникновение влаги от фундамента к кирпичной кладке.

Раствор для печной кладки

Чтобы кладка была долговечной, для нее изготавливается качественный раствор. Однако, его сделать не так просто, как кажется на первый взгляд. У каждого печника свои критерии его изготовления и определения готовности, но, в любом случае, получившийся кладочный раствор должен получиться тонким и эластичным, а при высыхании — не растрескиваться и обеспечивать герметичность швам.

Определяющую роль будет играть качество кладочного раствора

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь для кладки печей. В ее состав уже входят все необходимые ингредиенты, которые обеспечат нужное качество раствора. Так что если нет опыта в приготовлении традиционного варианта смеси, то лучше всего воспользоваться готовым решением.

Ну а при желании приготовить глиняный раствор самостоятельно, необходимо знать несколько признаков его готовности, правильной консистенции и пропорций.

Сложность в приготовлении глиняного раствора заключается, в первую очередь, в подборе «правильной» глины. Этот строительный материал может быть постным и жирным, и для кладочных работ нужно найти жирную глину, которая придаст полученной смеси эластичность. Это качество раствора не позволит ему при высыхании растрескиваться.

Немаловажным фактором являются и пропорции составляющих раствора, для подбора которых требуется определенное время и особая подготовка ингредиентов.

Так, приобретенная глина должна быть хорошо очищена от мусора и корней растений. Затем она замачивается, примерно на сутки, в воде. После того как глина набухнет, ее протирают через металлическую сетку-«рабицу» с ячейками размером в 5 мм. Такой процесс приведет глиняную массу к однородности, избавив ее от мелких камешков, что значительно облегчит кладку.

Для того чтобы добиться оптимальных пропорций составляющих раствора, очищенную глину смешивают с песком, используя материалы в разных частях. Для пробных замесов не нужно много материала – достаточно сделать небольшое количество смеси, которое поместится в спичечную коробку.

Затем, из массы, изготовленной в двух-трех разных пропорциях, изготавливаются лепешки, которые оставляются сохнуть на трое суток.

По истечении этого времени высохшие растворные лепешки проверяются на прочность и на предмет образования трещин. Самым лучшим вариантом будет тот, который не станет «пылить», то есть свободно крошиться в руках, и где появилось меньше всего трещинок, а сами они имеют минимальный просвет. Именно эти пропорции стоит использовать для приготовления общей массы кладочного раствора.

Для кладки топки, для которой обычно применяется шамотный кирпич, в глиняный раствор часто вместо песка добавляется сухая шамотная смесь, в пропорциях на 3÷4 части глины одна часть порошка.

Так определяется оптимальная консистенция готового раствора

После замеса и настаивания готового раствора, его также проверяют на правильность консистенции:

• Если настоявшаяся смесь при сгребании в сторону с помощью кельмы «рвется», образуя трещины, значит, раствор требует добавления воды.
• Если же при сгребании глиняной массы в сторону след от кельмы сразу оплывает, то это говорит о том, что раствор очень жидкий. В этом случае, смесь можно оставить на несколько дней для испарения лишней жидкости, периодически перемешивания массу.
• И, наконец, если при сгребании массы в сторону, раствор не «рвется» и держит форму оставшегося от кельмы следа, то это говорит о том, что консистенция раствора – оптимальная.

Порядовка кладки русской печи с камином и лежанкой

Материалы, указанные в таблице выше, предназначены для данной модели русской печи, в комплекс которой входит камин, лежанка, а также варочная камера.

Эскиз возводимой русской печи с камином и лежанкой

Размеры конструкции, порядовка которой представлена в таблице, составляют 2005×2005 мм и высоту в 2750 мм.

Печь русская с камином

При кладке шестого ряда устанавливается дверца топки и декоративные решетки, которые являются необходимым элементом для правильной циркуляции воздуха и поддува. Для укладки стенок топки и камина используется прочный огнестойкий кирпич. После этого выкладывается седьмой и восьмой ряды, а девятый ряд является замыкающим и перекрывает нижние проходные каналы.

С одиннадцатого по тринадцатый ряд идет формирование дугообразного горнила. Все остальные ряды повторяют форму дымоходов, устанавливаются задвижки и перекрытия.

Где установить

Перед установкой русской печи с камином необходимо составить подробную схему самого камина и дома, в котором он будет располагаться. Идеальным вариантом считается установка русской печи на этапе строительства здания. Так вы избежите необходимости ломать стены и пол для установки печи. Но установка ее в уже готовом доме также возможна, но теперь будет намного сложнее выбрать правильно место, которое будет хорошо подходить для печи такого типа.

Русскую печь следует устанавливать так, чтобы она максимально охватывало своим теплом дом. Если дом – деревянный, то между перегородкой и печью необходимо разместить какой-либо жаропрочный слой, который защитит дом от возгорания.

Для строительства печки рекомендуется использовать только самый качественный ровный кирпич, который не будет создавать дополнительных проблем при возведении конструкции. Для того чтобы печь получилась ровной и выглядела эстетично, лучше сначала примерять каждый ряд без использования раствора.

Свежее в разделе «Камины»

Что лучше – камин или печь? Камин-печь с варочной поверхностью Фальш-камин своими руками – мастер-класс с фото Дрова для камина Печь-камин “Рейн” Камин-буржуйка Настольный камин Угловой электрический камин Чугунная печь-камин для дачи длительного горения Железный камин Электрический настенный камин Герметик и клей для каминов и печей

Все права защищены, 14+

Копирование материалов сайта возможно только в случае установки активной ссылки на наш сайт.

Источники: http://teploguru.ru/pechi/sovremennye-pechi-s-lezhankoj.html, http://otoplenie-expert.com/kirpichnye-pechi/russkaya-pech-s-kaminom-i-lezhankoj.html, http://dekoriko.ru/kaminy/pech-russkaya/

Печь шведка с камином и лежанкой (62 фото)

Печь шведка с лежанкой

Кирпичная варочная печь шведка

Кирпичную каминопечь с лежанкой

Печь шведка с лежанкой

Печник СПБ

Печь голландка с лежанкой в у Удэ

Кирпичную каминопечь с лежанкой

Блюда на печь шведка

Печь Кузнецова с лежанкой

Печь шведка Малютка порядовка

Печь камин с лежанкой из кирпича

Мини печь с лежанкой

Печь шведка с духовкой и лежанкой

Печники в зеленом цвете

Кирпичная печь лежанка порядовка

Кирпичная печь шведка с лежанкой

Печь колпаковая кирпичная с лежаком

Мансардная печь

Печка с лежанкой

Печь шведка с камином и варочной плитой

Отопительно-варочная печь “большая Кроха”

Печкин камины и печи д.Царево 71г

Печь Экономка голландка

Русская печь с хлебной камерой

Печи с лежанкой из кирпича

Печь шведка отопительно-варочная с лежанкой

Красивая печь на дачу

Печь с лежанкой и духовкой

Варочная печь с хлебной камерой

Печь столбянка с лежанкой

Печь шведка с духовкой и лежанкой

Каминопечь с духовкой

Печка Кузнецова с хлебной камерой

Печь столбянка с лежанкой

Печь шведка с лежанкой

Печь с лежанкой

Камин с лежанкой из кирпича

Печь столбянка с лежанкой

Кирпичная печь шведка с лежанкой

Ртик 6 с лежанкой печь

Красивые печи

Печь шведка с двухсторонней топкой

Хлебная печь с лежанкой Кузнецова

Печь голландка с лежанкой

Отопительно варочная печь шведка с камином

Печь шведка лежанкой и плитой

Русская печь из кирпича

Маленькая печь с лежанкой

Печь шведка лежанкой и плитой

Печь шведка с духовкой и лежанкой

Кладу печи

Печь шведка с лежанкой

Печь столбянка с лежанкой

Печь шведка с духовкой и лежанкой

Печь русская в Иваново

Печь шведка с лежанкой и варочной плитой

Отопительная варочная печь с духовкой русской печи и лежанкой

Печь с лежанкой | Кладка камина

Отопительно-варочная печь с лежанкой предназначена в основном для садоводов или просто дачных домиков.

 В классическом переводе лежанка печи, как и у русской печи, это перекрытие верха печи, куда нужно было залесть, поставив лестницу. Это правило всегда выполнялось при строительстве русской печи.

Но в основном сейчас делают немного другую форму печи. Все больше, если позволяет комната дома строится лежанка нижняя, т.е. около печи, высотой её 70-90 см. На такую лежанку достаточно удобно сесть, да и лечь без опаски упасть, особенно для пожилых или детей

В схемах печей, по принципу свободного движения газов, лежанка печи делается как продолжение нижнего колпака печи, соединеного с топкой печи, поэтому лежанка может быть в длину до 2 м, без нежилательного воздействия на принцип теплоотдачи самой печки. Можно лежанку печи сделать чуть меньше роста человека, а голову класть на приставной деревянный подголовник,чтобы голова не «вскипела» от жары.

Такую печь с лежанкой успешно делают и в деревнях, где она остается любимым местом отдыха.

Лежанка нагревается через 2-3 часа после первой топки и держит нагрев достаточно длительное время. В морозную погоду на ней удобно сушить обувь и прочие веши. Кроме того, на лежанке печи вполне можно сушить разные травы, грибы, фрукты, но сначала пропустив через духовку.

 Печь с лежанкой топится разными породами дерева. Летом, чтобы не греть всю площадьпечи, а следовательно здание, открываются 2 чугунные задвижки.

Для того, чтобы перевести на «зимний режим» работы, спустя десять минут уже после того, как печка разгорится и перекрываем задвижку летнего режима работы печи.

Труба к этому времени нагреется, и появившейся тяги будет хватать , чтобы качественно топилась вся печь с лежанкой. Перемещаясь по каналам, газы разогреют лежанку печи, варочную плиту, а остатки тепла останутся в колпаке над плитой. При необходимости лежанку  печи можно сделать больше.

Площадь печьи,равняется, 180×130 см, габариты лежанки 180×65см. Такая печь способна отопить дом обшей площадью 20-30 м2.

Порядовка печи с лежанкой

Для кладки печи с лежанкой своими руками Вам потребуется:

• Кирпич красный — 800 шт.
• Задвижка дымовая. — 2 шт.
• Дверка топочная 21х25 см. — 1 шт.
• Плита 2-конфорочная 41×71 см. — 1 шт.
• Дверка поддувальная 13х25 см. — 1 шт.
• Колосниковая решетка 25х25 см. — 1 шт.
• Духовой шкаф 28х37х31 см. — 1 шт.
• Стальной уголок 50х50х5х720 мм. — 2 шт.
• Кирпич огнеупорный — 150 шт.
• Глна + песок — по потребности
• Задвижка дымовая 13х25 см. — 2 шт.
• Стальная полоска 50х5 мм. — 4.7 пог.м.

Русские печи с лежанкой применяются не только в качестве отопительного прибора для дома. Лежанка может быть применена как для сна и отдыха, так и для сушки различных вещей, овощей и других предметов обихода. В данном, конкретном примере лежанку печи можно прогреть отдельно от печи. То есть по мере необходимости можно прогреть нужную часть печи, обе управляются с помощью чугуных задвижек. В такой печи есть места для дров, в которые можно хранить сухие, готовые к растопке поленья, что дает нам порядок и не может не понравиться хозяйкам. Внешний вид печи можно отделать плиткой, которая способна держать большую температуру, можно и поштукатурить её. Возможно и изменение формы лежанки или вообще просто отделить от печи, для самостоятельного существования. Все тонкости можно обговорить с опытным печником при встрече, с желающими, иметь у себя печь с лежанкой.

Преимущества печи с лежанкой

Отопительно-варочная печь с лежанкой, назначений для использования такой конструкции может быть огромное количество. Она может быть использована для прогрева Вашего дома, для оздоровления организма (на лежанке), так и для готовки кулинарных блюд, как на варочной плите, так и в духовке сомой печи. В печи можно жарить разнообразные блюда из мяса. На печи можно тушить и жарить, выпекать и запекать, так как еда, сделаная в такой печи, обязательно повлияет на вкус продуктов. А лежанку можно применять в качестве сушку для одежды, овощей и фруктов так и в своё удовольствие просто грется. С помощью кирпичной лежанке можно делать ингаляции и применить аромо терапию. Просто, положить лечебные растения на лежанку, сверху засыпать чистый песок, ну и само собой растопить печь.  С растениями все ясно, а вот тёплый чистый песок ибавляет от различных заболеваний опорно-двигательного аппарата и простуду.

Отопительно-варочная печь и камин, отопительный щиток, а за ней лежанка печи. Неплохое, удобное расположение, всё расположено не далеко друг от друга. Сразу можно готовить  еду, топить камин и любоваться огнём и просто отдохнуть на лежанке. Есть удачно расположенные печи, находясь в углу, это экономит много места. Лежанка достаточно большая, хотя и выглядит маленькой, расположена в укромном месте и не кидается в глаза.

Перед строительством печи с лежанкой, нужно чтобы печник приехал к вам в дом. Осмотрел комнаты, он подскажет, где и как лучше сделать печь, посмотрит какие габариты печи вам нужны, расскажет, какой нужен для этого фундамент. Чтобы печь с лежанкой прослужила вам долго и не было проблем, соблюдайте правила эксплуатации и чистите её, а она со своей стороны сделает всё возможное, для того чтобы Ваш дом был теплым и уютным.

Печь лежанка своими руками

Есть неплохой вариант печи с лежанкой. Габариты в основании составляет 4,5х3 кирпича, лежанки 7х2,5 кирпичей. При этом коофициент теплоотдачи печи будет примерно 3500 Вт,это позволяет отапливать большое помещение площадью около 35 м2. Есть 2 режима работы печи – «летний» и «зимний». Чтобы повысить качество топки и прилегающие к ней каналы сделаны из огнеупорного кирпича.

Видео: Порядовка Печи с лежанкой.

автор видео    Золотарев Николай

Печь с лежанкой / Kadka-kamina.ru

Камин с лежанкой: фото, порядовка, своими руками

Лежанка – обязательная часть настоящей русской печи. В условиях той тяжелой жизни, которую вели крестьяне, это приспособление считалось и действительно было эффективным средством для поддержки здоровья, как, например, баня. Тепло, идущее от камня, равномерно прогревало тело, предупреждая развитие многочисленных простудных, сосудистых и прочих заболеваний.

Современная версия печи – камин с лежанкой, вполне способен выполнять эту функцию.

Конструкция печи

Обустроить такой вариант возможно только в собственном доме. Сооружение возводится из кирпича, имеет изрядный вес и требует фундамента. В условиях городской квартиры возможны разного рода имитации, например: электрический камин или стальной твердотопливный в комбинации с деревянным коробом, который и выполняет роль лежака. Благодаря способности дерева хорошо хранить тепло, устройство получается довольно эффективным. Но, конечно, размер имеет минимальный.

Печь камин с лежанкой устроена так:

• для лучшего сжигания топлива и вывода нагретого газа в очаге формируется колпак – пространство между топочной камерой и дымоходом, обычно конусовидной формы. Лежанка сооружается как продолжение этого колпака;
• От дымохода прокладывается труба, которая и будет обогревать основание. Длина может быть до 2 м, общая теплоотдача устройства при этом не изменяется.

Чем ниже расположено пологое место, тем ниже придется опускать трубу из дымохода, а это уже непростая инженерная задача. Чем выше основание, тем проще соорудить печь своими руками. На фото – очаг с высоким лежаком.

Принцип работы

Печи камины с лежанкой могут работать в двух режимах – зимнем и летнем. В последнем случае предполагается нагрев только воздушного контура самого очага. В зимнем режиме устройство прогревается целиком, как настоящая русская печь.

Производится нагрев следующим образом:

• разжигается огонь при открытых задвижках: одна из них перекрывает дымоход, вторая – трубу, обогревающую лежаночную часть печи;
• очаг протапливается около 10 минут;
• перекрывается дымоход с тем, чтобы нагретый газ двигался по трубе. Так как тяга уже сформировалась, то воздух будет перемещаться по указанному пути, и очаг дымиться не будет;
• степень нагрева регулируется шириной открытого зазора. Управление ничем от обычного не отличается.

Разновидности устройства

• Лежак над топочной камерой – устройство наиболее простое и эффективное. Камин с лежанкой своими руками в большинстве случаев по такой схеме и сооружается. Поверхность облицовывается кирпичом, изразцами, мрамором, талькохлоритом – любым камнем с показателями теплопроводности, близким к глине. Отличие от традиционного варианта только в устройстве камеры: имеется прозрачная дверца из жаропрочного стекла для наблюдения за пламенем.
• Лежак в стороне от топки – как правило, размещается ниже. Здесь нужно подумать над прокладкой трубы от дымохода с тем, чтобы обеспечить хорошую тягу. Под основание понадобится либо фундамент, либо прочные опоры.
• Ступенчатый лежак – один может размещаться над топкой, второй в стороне от нее, но с примыканием, третий выглядит как независимый элемент. Обычно лежак, если он удален от камеры, не обогревается, хотя можно устроить и такой вариант. В первую очередь нагревается главный – над топкой, а примыкающие во вторую. Камин с лежанкой на фото – многоступенчатый.

Технология сооружения

Строительство лучше начинать с варианта попроще – грубы, например. Если некоторый опыт наличествует, то рекомендуется воспользоваться готовым проектом с подробной порядовкой, потому что для расчета нужен не некоторый, а солидный опыт.

Порядовка – это схема укладки кирпича каждого ряда. Зачем она нужна? Печь – это не короб из кирпича с закрепленной внутри колосниковой решеткой. Это конструкция с полостями разного размера и формы – зольника, топочной камеры, воздуховодных каналов. От их правильного соотношения зависит функциональность сооружения. Камин с лежанкой, порядовка которого уже рассчитана, требует лишь тщательного воспроизведения – и успех обеспечен.

Строительство производится в несколько этапов:

• возводится фундамент и гидроизолируется. Закладывается он вместе с фундаментом дома, но в одно целое не связан, так как усадка у них разная;
• кирпич используется красный глиняный и шамотный, печь кладут на песчано-глиняный раствор;
• укладку производят, тщательно соблюдая схему порядовки. В требуемых местах закрепляются дверцы и заслонки. Если предполагается отделка изразцами, во время кладки между кирпичами монтируют для них проволоку;
• сооружается дымоход.

Самостоятельная кладка печи – дело сложное, но выполнимое. При сомнениях на любом этапе работ, рекомендуется обратиться за помощью к опытному печнику.

каменных обогревателей – лучше традиционных каминов

Камины существуют уже много веков. Считается, что каменные обогреватели были относительно неизвестны в Северной Америке примерно четверть века назад. Сравнивать их по теплопроизводительности не составляет труда. Традиционные камины известны своей неэффективностью. Обогреватели для каменной кладки являются очень инновационными и демонстрируют, что можно сделать, если будут предприняты попытки в полной мере использовать нагревательные свойства огня. Каменные обогреватели часто называют каменными печами; их еще называют «русскими каминами», хотя их дизайн зародился в Восточной Европе.

Чем отличается каменный обогреватель?

Каменный обогреватель накапливает тепло в виде большой тепловой массы, которая может весить более или менее 4 тонн. Масса поглощает тепло от огня и излучает тепло в дом в течение нескольких часов или дней, в зависимости от того, как долго кладка нагревалась дровами. Каменная кладка имеет змеевидную внутреннюю структуру (серию перегородок), которая отводит тепло из выхлопных газов, прежде чем то, что остается, будет вентилироваться на улицу.

Настоящий секрет каменной печи – в системе перегородок.Типичная длина перегородки составляет от 20 до 25 футов, и ее измеряют последовательно вперед-назад или вверх-вниз. Существуют доступные материалы, которые предоставляют пошаговые инструкции по созданию собственного каменного утеплителя.

Каменные печи предназначены для поддержания горения горячего огня. Заслонка дымохода во время работы широко открыта, и в нее поступает обильный воздух. Дерево горит быстро, но горит очень чисто и не образует креозота. Пеллетные печи, которые являются одними из самых эффективных систем отопления на твердом топливе, имеют примерно такое же количество выбросов, что и каменные обогреватели.Один огонь может обогреть дом от 12 до 24 часов.

Каменный обогреватель не просто обеспечивает тепло для дома. Обычно в нее входят также печь для запекания и подогреваемая скамья. Змеевик горячей воды для бытового потребления также иногда является дополнительной функцией.

Каменные обогреватели идеально подходят для малоэффективных домов, создавая комфортную зону теплого воздуха, которая может наполнять комнату в течение многих часов.

Потенциальные недостатки каменных обогревателей

Каменные утеплители – это массивные конструкции.Фундамент под ним должен выдерживать дополнительный тоннаж. Строительство каменного утеплителя – серьезное мероприятие. Важно, чтобы во время строительства не обрезались углы. Конструкция должна выдерживать тысячи интенсивных циклов обжига. Другой возможный недостаток заключается в том, что строительство большого каменного обогревателя является дорогостоящим и может быть непомерно дорогостоящим.

Самое важное, что нужно знать о каменном обогревателе, – это то, что он рассчитан на высокую эффективность. Сравните это с традиционными каминами, которые почти полностью связаны с эстетикой и известны своей неэффективностью.Явным победителем среди них является каменный обогреватель по теплопроизводительности. Это зависит от вашего личного вкуса, будет ли каменка превосходит камин по эстетике.

Свяжитесь с нами в FyrePro сегодня для получения дополнительной информации о каменных обогревателях. Мы являемся официальными дилерами по продаже элегантных и потрясающих каменных обогревателей Tulikivi с дизайном из мыльного камня. Звоните 970-266-8556.

Kachelöfen Coming Up – Dwell

Выросшая в Нюрнберге, Германия, Штайнхойзер провела много часов, сидя возле kachelöfen своей семьи.Во время трехлетнего ученичества на гончара Штайнхойзер научился делать кирпичи, из которых строится традиционная печь. Увлеченная концепцией и процессом проектирования, Штайнхойзер решила, что однажды она захочет создать и спроектировать свою собственную линию, но идея была отложена до тех пор, пока Штайнхойзер не переехал в Канаду и не осознал, что не только kachelöfen были практически неслыханными, но и были. никто не знал, как их установить (это долгий и технически сложный процесс).Продолжая свою карьеру в качестве успешного гончара, она решила вернуться к своей первоначальной идее разработки и изготовления качелёфена.

Семь лет назад Штайнхойзер поехал в Австрию, чтобы работать вместе с двумя производителями печей, чтобы дополнительно изучить, как был изготовлен и установлен kachelöfen . Для этого нужны два человека: кто-то его делает, а кто-то устанавливает. В 2007 году у нее появился первый клиент, и с тех пор она постепенно набирала обороты.

Как это работает?

Kachelöfen имеют очень маленькую топку, поэтому вы разводите огонь примерно из пяти поленьев.Возникший огонь горит очень быстро (около одного-двух часов), затем нагревает окружающий кирпич, который сохраняет тепло. Затем тепло распределяется по сети дымоходов для обогрева окружающих помещений. После того, как я спроектирую качелёфен и проконсультируюсь с Hafner (профессиональный установщик kachelöfen ), с которым я работаю в Австрии, я могу часто сказать вам, что вы можете развести костер и сколько дров необходимо использовать. Kachelöfen предназначены для использования как можно меньшего количества древесины, и обычно их нужно зажигать только два раза в день.

Зачем кому-то устанавливать kachelöfen в своем доме?

Это один из наиболее эффективных способов использования древесины, тепло хранится в тепловой массе kachelöfen . К ним также можно прикасаться в любое время, не обжигая кожу, у многих из них есть скамейки, чтобы люди могли сидеть вокруг них. Поверхность kachelöfen гладкая, и они могут быть адаптированы к интерьеру любого дома.

Как их сделать?

После того, как я сделаю дизайн, я рассчитываю, насколько глина усадится, а затем делаю гипсовые формы для отдельных частей.Когда они станут твердыми, я могу вынуть их и снова использовать форму для нескольких частей. После того, как они высохнут, я их глазирую. Затем я работаю с Hafner , чтобы установить kachelöfens , что может занять около восьми дней, в зависимости от размера.

Какой ваш последний проект?

Я устанавливаю один в старом историческом доме в районе Чесапик. Я спроектировал ее по образцу старинной швейцарской печи начала 1800-х годов, чтобы она соответствовала ее интерьеру, и добавил возможность приготовления пищи, а также скамейку.

Это растущая тенденция?

Надеюсь, что люди заинтересованы в экологичности kachelöfen , а также в его красивом дизайне. В Европе это было произведение искусства, которое также обогревало ваш дом, и я бы хотел его сделать именно таким. Kachelöfen существуют уже сотни лет. Они могут быть особенной и красивой частью дома, сердцем дома.

Чтобы увидеть больше примеров Steinhäuser kachelöfens , посетите ее Facebook или веб-сайт.

Каменные обогреватели

ОБСЛУЖИВАНИЕ БОЛЬШОЙ Kansa s City

https://www.facebook.com/HearthmastersKC

Обслуживание Большого Канзас-Сити. Звоните 816.461.3665 или 913.498.2446 | HearthMasters, Inc. © 2021 Все права защищены.

ВОССТАНОВЛЕНИЕ ДЫМОХОДОВ И КАМИНА | КАМЕННЫЕ НАГРЕВАТЕЛИ И ПЕЧИ | ВЕНТИЛЯЦИЯ | ИССЛЕДОВАНИЯ

ПАДГИТТ ДЫМО И МЕСТО | Судебно-медицинская экспертиза Padgitt

Специальное обследование пожарной безопасности для страховых случаев

Клиентка в восторге от законченного вида и функциональности обогревателя и с удовольствием использует духовку на своей изысканной кухне.Кто сказал, что кладка – потерянное искусство?

Сколько стоит каменный обогреватель?

Джин Пэджитт – наш старший дизайнер и строитель.

Стоимость каменки зависит от нескольких факторов, включая расположение, размер каменки, тип материалов, используемых при строительных и отделочных работах, а также такие опции, как скамья с подогревом или печь для выпечки. Цены обычно начинаются от 20 000 долларов и могут доходить до 60 000 долларов. Предлагаем записаться на консультацию к нашему старшему строителю, который поможет определиться с выбором типа обогревателя.

Проект каменного обогревателя:
Mission, Kansas

Этот проект был сложным, но затраченных усилий стоил. Заказчик хотел двухстороннюю каменку с подогреваемой скамейкой и духовкой в ​​деревенском стиле для нового дома, который она строила. Джин Пэджитт спроектировал внешнюю отделку и дымоход, который постепенно сужался, пока не выходил из конструкции.

Обогрейте свой дом возобновляемым источником древесины наиболее эффективным способом!

Обогреватели для каменной кладки строятся на стройплощадке из огнеупорного кирпича, литого сердечника или готового комплекта.В этих приборах для обогрева используется меньше древесины, чем в высокоэффективной дровяной печи. Правильный размер, расположение и стиль имеют решающее значение для оптимальной производительности. Каменные обогреватели имеют большую массу кирпичной кладки, которая сохраняет тепло и распределяет его в течение многих часов. Дрова загружаются только один раз каждые 12 часов для большинства обогревателей, что означает, что в каменке используется гораздо меньше древесины, чем в дровяной печи.

Каменные обогреватели могут быть добавлены к существующему дому или, оптимально, заранее спланированы для строительства нового дома.Есть много факторов, влияющих на планирование и строительство каменного утеплителя.

Джин Пэджитт – наш сертифицированный MHA каменщик обогревателей. Он имеет более чем 30-летний опыт работы в каменной кладке и занимается строительством каменных обогревателей с 1996 года. Джин – настоящий художник и будет работать с вами и вашим архитектором или строителем над созданием уникального каменного обогревателя, который будет не только функциональным, но и красивым. Опыт Джина – это не только внутреннее ядро, но и внешняя отделка из камня, кирпича, плитки или лепнины.

Обслуживание Среднего Запада – поедет. Пожалуйста, позвоните нам для консультации в нашем офисе или на строительной площадке: 816-461-3665

10 Easy Pieces: отдельно стоящие дровяные печи

Не дровяная печь твоей бабушки. Новое поколение дровяных печей отличается высокой топливной экономичностью, высокими температурами сгорания и низким уровнем выбросов. Это мощные, экономичные и экологически безопасные обогреватели для вашего дома.

Многие из этих новых печей сочетают в себе лучшее из старых (полки для выпечки / подогрева, хранение дров) с новыми технологиями, которые значительно снижают уровень золы, выбросы углерода и тепловые потери.Лучше всего, когда есть запрет на сжигание, сертифицированные EPA печи могут продолжать гореть.

Примечание: разные печи генерируют разный уровень тепла. Обязательно подумайте о печи с теплопроизводительностью, соответствующей размеру помещения, в котором она будет располагаться.

Вверху: Дровяная печь Wittus Shaker, разработанная Антонио Читтерио, изготовлена ​​в Германии из черной стали. Предлагая вид камина с эффективностью дровяной печи, он доступен с короткой скамейкой под дверью (как показано на рисунке) или длинной скамейкой, так что вы можете удобно расположиться рядом с огнем; 4860 и 5430 долларов соответственно.

Вверху: дровяная печь Rondo от компании Rais из Дании – это современная классика. Благодаря новейшим технологиям управления воздушным потоком и горением, она обеспечивает самую высокую тепловую мощность среди печей Rais среднего размера. В Rondo есть место для хранения древесины внизу (с дверцей) и полка для выпечки с плитой из мыльного камня в качестве стандартного оборудования; 4610 долларов. В качестве дополнительной опции доступна конструкция с вращающимся основанием. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: дровяная печь Rais Gabo имеет плоские стороны и изогнутую переднюю часть с герметичной топкой, которая обеспечивает оптимальный контроль горения.Он имеет конвекционную решетку над камерой сгорания и место для хранения древесины под ней. Доступен из черной или серой стали; 3890 долларов. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: дровяная печь Rais X-Basic, изготовленная из черной стали с верхним вентиляционным отверстием, имеет большую площадь поверхности, обеспечивая эффективное и действенное отопление для негабаритных помещений; 10 900 долларов США. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Нам нравится простота дровяной печи Stuv 16-H.Эта высокоэффективная модель от бельгийской компании Stuv сконструирована таким образом, что дымовые газы обеспечивают как можно больше тепла в помещении. К сожалению, в настоящее время он доступен только в Европе (не одобрен для продажи в США). Свяжитесь со Stuv для получения информации о торговых точках.

Вверху: Другая модель Stuv доступна в США. Дровяная печь Stuv 30 имеет уникальную многофункциональную стеклянную и стальную дверцу, которая работает в трех положениях: открытое стекло, закрытое стекло или закрытая сталь для замедления горения; 5 495 долларов через дилеров в США, включая AJ Fireplaces.

Вверху: Дровяные печи Wittus Cubic – работа датского архитектора Андерса Ньергарда. Все три модели используют одну и ту же высокоэффективную топку и сертифицированы EPA. Они оснащены системой термической «воздушной мойки», которая самоочищает прозрачную стеклянную противопожарную дверцу, чтобы она не образовывалась от копоти. Холодная на ощупь дверная ручка практически незаметна и управляется кончиком пальца. Отдельно стоящие модели доступны в трех размерах и по цене от 4740 до 5820 долларов.

Вверху: Современная дровяная печь Jotus F-370, разработанная норвежской конструкцией на тонкой подставке, имеет чугунную конструкцию и дизайн из трех стеклянных панелей; 3800 долларов.Свяжитесь с Jotul, чтобы найти розничных продавцов.

Вверху: наши британские читатели могут рассмотреть Dovre Astroline 350CB, чистую, высокоэффективную чугунную дровяную печь с небольшой площадью основания. Доступен с антрацитовой отделкой; 1125 фунтов стерлингов. Свяжитесь с Довре, чтобы узнать о торговых точках.

Вверху: вот традиционный скандинавский вид: крошечная классическая лесная печь от Morso, основанная на дизайне 1930-х годов, но включающая новейшие технологии сжигания для значительного снижения выбросов дыма.Имея высоту 28 дюймов, ширину 13 дюймов и глубину 28 дюймов, эта плита – хороший выбор для небольших помещений; 1700 долларов.
