Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

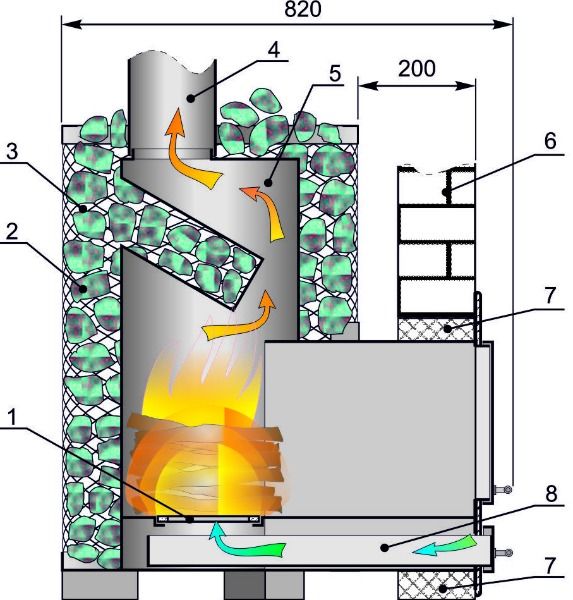

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь



[adrotate group=”5″]

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=”5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба



Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

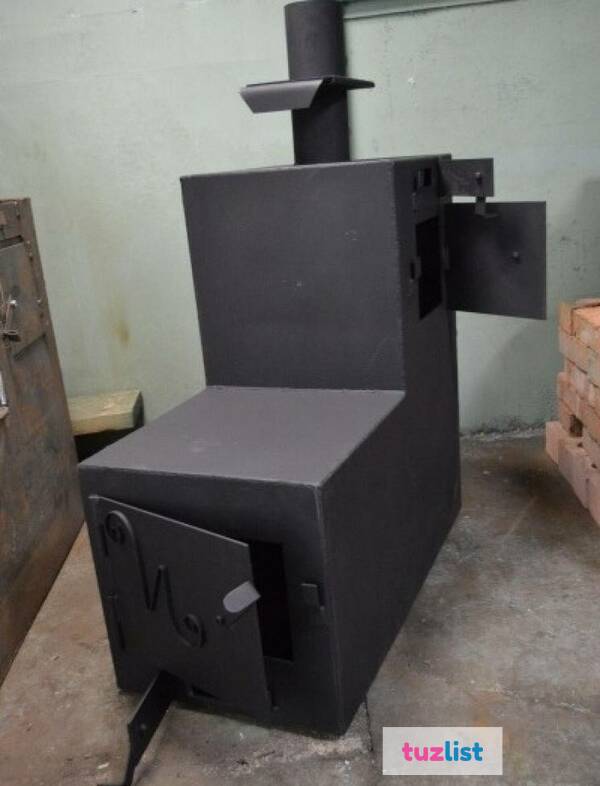

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

[adrotate group=”5″]

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич



Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали



Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

А для тех кто планирует сделать паровую пушку своими руками, мы подробно рассказали в другой статье.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

горизонтальная самодельная печка, как сделать

Содержание:

Коротко о печах из труб
Вертикальная печь из трубы
Горизонтальная печь из трубы

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение – печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

• Сварочный аппарат;
• Электроды для сварки металла;
• Инструмент для резки металла, например, болгарку;
• Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
• Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
• Два листа металла толщиной в 10 мм;
• Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
• Арматуру;
• Колесник;
• Врезной металлический кран;
• И 4 комплекта дверных петель.

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: “Как сделать сетку на трубу для камней в бане – теория и практика”). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: “Как сделать и установить бак на трубу для бани – практические рекомендации”). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

• Основная труба должна быть длинной в 75 см и диаметром в 53 см;
• Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней. Читайте также: “Как сварить печь в баню – делаем сами своими руками”.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Расположите трубу горизонтально и приварите к ней ножки;
2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой. Читайте также: “Как сделать металлическую печь своими руками – пошаговое руководство”.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

17 Чертежи самодельных джакузи на дровах

Для многих людей иметь джакузи — это мечта, и если вы хотите сэкономить немного денег, построив ее самостоятельно, вариант с дровяным отоплением является одним из самых популярных вариантов, поскольку они одновременно самые традиционные и, возможно, самые экономичные.

Для всех, кто думает, что хотел бы попробовать, мы посмотрели в Интернете, чтобы узнать, что делают другие люди, и в результате вот наши любимые 17 чертежей джакузи на дровах, сделанных своими руками. можно попробовать построить самому.

1. Купель на дровах своими руками из кедра: 9 шагов (с иллюстрациями) – инструкции

Если вы хотите узнать, как построить купель на дровах, это руководство будет отличным началом. В нем вы узнаете, как эта пара построила красивую гидромассажную ванну из кедрового дерева для своего автономного дома. Он предоставляет четкие пошаговые инструкции, а также видео, чтобы показать вам, как они это сделали. Создание чего-то подобного будет серьезной задачей, но если вы готовы принять вызов, это может быть как раз то, что вам нужно!

Нажмите, чтобы узнать подробности



2. Баня на дровах своими руками от HomeMadeModern

Из этого видео вы узнаете, как сделать простую баню на дровах. и это позволит вам наслаждаться удовольствиями длительного купания в горячей воде без необходимости тратить много денег. В этой ванне нет ничего особенного, но она выполняет свою работу, и если это все, что вам нужно, то этот план стоит проверить.



3. Как построить джакузи на дровах – The Cover Guy

рекомендуемое чтение. Это дает вам обзор различных вариантов, которые у вас есть, когда вы решаете, какой тип ванны выбрать, помогая вам выбрать наиболее подходящий для вашей ситуации. Затем, когда вы знаете, какой тип вы хотите, все, что вам нужно сделать, это найти подробный план его создания.

Нажмите, чтобы узнать подробности



4. Гидромассажная ванна на дровах своими руками от Dahlin Dwelling

построил собственную гидромассажную ванну своими руками. Это отличный план, и большинство людей с разумными навыками рукоделия должны быть в состоянии его скопировать — и это будет работа, которой вы сможете гордиться, когда закончите.



5. Гидромассажная ванна на дровах своими руками – Tiny Life Consulting

Вот еще один план постройки элементарной гидромассажной ванны на дровах, и в этом плане вы найдете множество подробностей о сборке самой каменки. Нагреватель — одна из самых важных функций гидромассажной ванны, поэтому это отличный ресурс, если вы хотите узнать, как поддерживать температуру воды во время принятия ванны.

Нажмите, чтобы узнать подробности



0007

Если вы хотите узнать, что вас ждет, если вы решите построить собственную гидромассажную ванну на дровах, вам стоит посмотреть это видео, потому что вы можете посмотреть замедленное видео этой пары, строящей свою ванну из начать заканчивать. Возможно, он не даст вам подробных инструкций по его созданию самостоятельно, но, по крайней мере, он должен помочь вам решить, хотите ли вы заняться этим проектом.



7. Гидромассажная ванна на дровах от Cut Bank Creekside

В этом видео этот ютубер объясняет, как он построил собственную стальную джакузи на дровах. Как он говорит нам, другие решения не работали для него и его семьи, поэтому он придумал этот дизайн, чтобы решить все проблемы. Это впечатляющая работа, и если у вас есть навыки и самоотверженность, вы тоже сможете скопировать этот дизайн.



8. Автономная гидромассажная ванна на дровах своими руками

Иногда самые простые конструкции являются лучшими, и если вы согласны с этой философией, этот план вам должен понравиться. Гидромассажная ванна на дровах в этом видео далеко не самая сложная версия, которую мы видели, но если все, что вам нужно, это недорогая ванна для купания — и вам не нужны все навороты — это может быть идеальный вариант. Проверьте это и посмотрите, что вы думаете!



9. Сделай сам: сделай сам джакузи – Skimag.com

Джакузи, изготовление которой показано в этом руководстве, потребует значительных затрат времени и тяжелой работы. Однако, как вы можете видеть на фотографии, большинству людей понравится владеть такой вещью, когда она будет готова, поэтому мы уверены, что найдется много людей, которые сочтут, что это стоит усилий, чтобы сделать это.

Нажмите, чтобы узнать подробности



10. Гидромассажная ванна своими руками – НОВОСТИ МАТЕРИ-ЗЕМЛИ

Вот отличный дизайн экологически чистой гидромассажной ванны на дровах, которая нам очень понравилась. Пост также содержит много полезной информации о владении и эксплуатации гидромассажной ванны, а сам план дает вам множество вариантов, позволяющих настроить его в соответствии с вашими требованиями. Отличный учебник, который нам очень понравилось читать.

Нажмите, чтобы узнать подробности



11. Гидромассажная ванна IBC своими руками

Это короткое видео представляет собой не столько руководство по сборке гидромассажной ванны на дровах, сколько экскурсию по ней. черты того, что этот ютубер сделал для своей семьи. Тем не менее, полезно увидеть все различные аспекты, о которых ему приходилось думать при его создании, и готовая работа выглядит великолепно — все это делает это видео достойным просмотра.



12. Строительство джакузи в бэккантри — Teton Gravity Research

Джакузи в бэккантри, описанная в этом посте, является одной из самых простых и элементарных конструкций, которые мы видели, но тот факт, что вы можете легко построить ее в дикой местности и насладиться отдыхом вдали от забот городской жизни, делает этот план, который многие оценят. Нам нравится фотография мастера, который построил его, сидя в ванне в лесу и наслаждаясь пивом, и если вы хотите испытать нечто подобное, зайдите в его блог, чтобы увидеть, как он это сделал!

Щелкните, чтобы получить более подробную информацию



13. Гидромассажная ванна с резервуаром своими руками – The Filson Journal ищете более подробную информацию о том, как создать что-то подобное, вам также стоит ознакомиться с этим постом. Эта ванна выглядит как вещь, которую интересно строить и еще веселее использовать, так почему бы не посмотреть, готовы ли вы сделать такую ​​же?

Нажмите, чтобы получить более подробную информацию



14. Как построить расслабляющую гидромассажную ванну на дровах – Hometalk

Если вы ищете простой план, который позволит вам замачивания в ванне на заднем дворе, вот еще один, который должен представлять интерес. Он основан на обычной ванне, которая подключена к дровяной горелке для ее нагрева. В этом нет ничего слишком сложного, но похоже, что он работает, поэтому мы уверены, что многие люди захотят скопировать эту идею.

Нажмите, чтобы узнать подробности



15. Сделай сам: сборка дровяной купели – Azjunkremoval.com шаги, и, согласно этому сообщению, это должно стоить вам менее 1000 долларов. Хотя существует много более дешевых версий, это очень разумная цена для чего-то такого стандарта, поэтому, если вы имеете в виду такой бюджет, это может быть именно тот план, который вам нужен.

Нажмите для получения подробной информации



16. Баня на дровах своими руками – Homesteadlifestyle.com

вот так вместе, вот пост, который стоит прочитать. В нем этот блогер позаимствовал ту же идею и написал пошаговое руководство по созданию такой же ванны. Они включили одно и то же видео, но в этом блоге добавлены дополнительные подробности, так что это будет интересно прочитать, если вы думаете о том, чтобы попробовать его.

Нажмите, чтобы узнать подробности



17. Гидромассажная ванна на дровах — советы, комплекты и идеи для бассейнов

В этом посте вы найдете информацию о том, какой нагреватель вам понадобится используйте, если вы хотите сделать свою собственную джакузи на дровах. Мы уже упоминали, что это один из наиболее важных аспектов проекта, и этот пост дает вам необходимую информацию, необходимую для того, чтобы убедиться, что вы все делаете правильно.

Нажмите для получения дополнительной информации



Множество отличных идей для самодельных джакузи на дровах

Как видите, если вы надеетесь построить собственную джакузи на дровах, у вас нет недостатка в планах, которые помогут вам, хотите ли вы одну из более простых, элементарных версий или более сложную модель, которая будет конкурировать с тем, что вы можете установить специалистом.

Нам очень понравилось собирать эти планы для вас, поэтому мы надеемся, что вам тоже понравилось их просматривать и читать. И, прежде всего, мы надеемся, что помогли вам найти идеи, необходимые для создания собственной гидромассажной ванны на дровах своими руками.

Как построить джакузи на дровах своими руками за 2300 долларов

@eliascarlson

Элиас Карлсон — фотограф, графический дизайнер, новоиспеченный отец и любитель активного отдыха из Прист-Ривер, штат Айдахо.

https://www.fieldmag.com/articles/how-to-build-diy-wood-fired-hot-tub

Если вы когда-нибудь мечтали построить своими руками джакузи на дровах, вы т один. Дизайнер-слэш-фотограф Элиас Карлсон и его жена Тереза ​​всегда рядом с вами. Недавно пара, которая долгое время работала в Field Mag, нанесла последние штрихи на свою самодельную гидромассажную ванну, дополненную японской печью и отделанную традиционным японским сайдингом Shou Sugi Ban. Расположенный на краю их двора с лесом в качестве фона, это самое идиллическое место, где можно понежиться в горячей ванне.

Но была ли сборка такой же мечтательной, как и конечный продукт? Недавно мы встретились с Элиасом, чтобы выяснить это. Ознакомьтесь с полной разбивкой проекта, от материалов и работы до извлеченных уроков и советов для коллег-сделай сам.

[ Кстати, Элиас и Тереза ​​также составили пошаговое руководство по сборке гидромассажной ванны своими руками. Проверьте это. ]

---

Где вы живете и чем зарабатываете на жизнь?

Мы с Терезой живем в Прист-Ривер, штат Айдахо. Я графический дизайнер и фотограф, а Тереза ​​— домохозяйка (на данный момент), а также творческий гений.

Откуда пришла идея сделать джакузи на дровах своими руками?

Мы с Терезой несколько лет назад на распродаже купили на дворовой распродаже дешевый оцинкованный резервуар для хранения и установили его на краю двора рядом с лесом. Он быстро стал неотъемлемой частью нашего лета в Айдахо. Когда температура достигает 90°, быстрое погружение в холодную ванну может превратить утомительный день в настоящее наслаждение. Мы брали пару холодных джинс Rainier и полотенце, промерзали до костей в 50-градусной пресной воде из колодца, затем высовывались и нежились на солнце, пока эта холодная вода снова не звучала приятно. Но лето здесь короткое, и вскоре наши мысли обратились к версии того же опыта для холодной погоды.

Гидромассажная ванна в середине сборки.

Что вдохновило вас на разработку? Можете ли вы поделиться какими-либо справочными проектами, книгами или учетными записями IG?

Мы говорили о дровяной гидромассажной ванне в течение многих лет и присматривались к ваннам Goodland, которые очень классные, но мы просто не могли позволить себе базовую цену в 5795 долларов. Зная, что у нас есть доступ к деревообрабатывающей мастерской и инструментам, принадлежавшим моему покойному тестю, мы решили, что могли бы сделать что-то столь же крутое за половину или треть цены, если бы мы были готовы потратить время и силы

Несколько друзей из Сэндпойнта, штат Айдахо (выкрикните Таннера Уэлча и Тесс Хауэлл) очень помогли нам в самом начале. Они создали аналогичную установку несколько лет назад с четырехфутовой круглой ванной и точно такой же печью Чофу, что и внешний нагреватель джакузи, на который я давно положил глаз. Они позволили нам прийти к ним, чтобы проверить это, и поделились несколькими советами и рекомендациями по правильной настройке. Мы взяли эту базовую концепцию и адаптировали ее к ванне размером 2 х 6 дюймов.

Джесси Ленц установил двойную печь для своей огромной ванны под открытым небом, а также поделился несколькими полезными советами о том, как увеличить температуру.

Кроме того, после просмотра фильма «Рождение деревянного дома» я хотел попробовать традиционный японский метод обжига дерева Шоу Суги Бан, и мы решили, что это идеальный проект, поскольку он должен быть очень прочным и долговечным. долговечная обработка древесины для наружных работ. Еще одним источником вдохновения стал эпизод «Дом сажи» сериала «Дом» на Apple TV, в котором рассказывается о доме в штате Мэн, построенном Энтони Эстевесом и Джули О’Рурк.

Shou Sugi Ban Готовые доски.

Был ли у вас опыт строительства или самостоятельной работы над проектом?

В колледже я несколько лет подрабатывал летом в строительной компании по ремонту домов, выполняя черновые работы и базовые строительные работы вместе с одним из основных плотников компании. Я многому научился, но все еще находился на начальном уровне с точки зрения накопления знаний. Для такой работы потребуются некоторые базовые строительные знания — я бы классифицировал их как средний уровень.

Это был бы простой проект для тех, кто занимается строительством, но если вы никогда ничего не строили, вы можете позвонить своему приятелю, который знает, что делает. Вам нужно знать, как выровнять и выровнять палубу, а также иметь некоторое представление об основных инструментах, таких как пила, настольная пила, дрель, лобзик и т. д. ракетостроение. Тщательно все продумайте, прочтите инструкцию по подключению ванны, дважды отмерьте, один раз отрежьте, и все будет в порядке.

Какую дровяную печь вы использовали, почему и как она работает?

Мы использовали плиту Chofu с сайта Islandhottub.com. Эта печь невероятная, высококачественная, очень эффективная и устойчивая к атмосферным воздействиям. По моим оценкам, требуется два часа времени нагрева и четыре-пять кусков кордового дерева (разделенных на куски 2 x 2 дюйма) в топке, чтобы нагреть нашу 175-галлонную ванну с холодной (50° колодезной воды) до 102°.

Печь Тёфу японского производства.

Разбивка затрат и обязательства по срокам

Общая стоимость: $2,200-2,300*
– Плита Чофу, $1200 + налог и доставка
– 2’x6′ оцинкованный резервуар для хранения, $300
– Все материалы для настила, $700-800 (30 часов x 2 человека)**

*Это, вероятно, было бы ближе к 3000 долларов США без экономии средств за счет использования вторичного сайдинга и бесплатных шурупов и гвоздей, и может быть значительно дороже в зависимости от того, какие материалы вы используете. Например, пихта 2×6 для нашей колоды стоила 10 долларов за доску за 8-футовую доску. Кедр того же размера и длины стоил 50 долларов за доску (поэтому мы использовали ель).

**Это может быть значительно меньше для опытного строителя, которому не нужно одновременно заботиться о четырехлетнем и семимесячном ребенке. Все, казалось, заняло у меня вдвое больше времени, чем нужно.

---

Извлеченные уроки

1. Примите ванну перед покупкой!

Сначала мы получили 4-футовую круглую ванну после того, как увидели установку Таннера и Тесс. Но мой рост 6 футов 2 дюйма, поэтому, когда мы привезли его домой и я сел в него, мы сразу поняли, что он слишком короток для моих длинных ног, и мне пришлось отвезти его обратно в хозяйственный магазин, чтобы поменять на 2. Бак ‘x6’. Мы думаем, что 2’x6′ – идеальный размер для двух человек. Мы также рассматривали ванну 3’x8′ для размещения четырех человек, но это был скачок со 175 галлонов (два часа нагрева) до 300 галлонов. галлонов (четыре с лишним часа на нагрев), поэтому мы остановились на двухместной ванне. 0003

2. Необходим холодный погружной бак.

У нас есть оцинкованная ванна размером 2 на 4 дюйма сбоку от палубы, которую мы наполняем холодной колодезной водой из шланга. После 5-10 минут пребывания в джакузи начинаешь перегреваться. Быстрое погружение в холодную ванну бодрит, стимулирует и заставляет чувствовать себя в джакузи еще приятнее, когда вы возвращаетесь в нее. После трех-четырех обменов горячей/холодной водой вы очень расслабляетесь.

Бассейн “Карлсон” с холодной водой.

3. Позвоните Фрейзеру.

Если вы приобрели Chofu, позвоните Frazer напрямую на Islandhottub.com, чтобы разместить заказ и задать любые вопросы. Ожидайте 30-дневное время ожидания, так как популярность джакузи на дровах растет после COVID. Frazer является единственным импортером печей Chofu в США (через Японию), и он невероятно хорошо осведомлен и рад подробно рассказать вам обо всем. Комплект, который он предоставляет, включает в себя все оборудование и инструкции, необходимые для подключения печи к ванне.

4. Подбор пиломатериалов вручную.

Любой достойный склад пиломатериалов позволит вам собрать доски вручную. Home Depot тоже хорош, но на хорошем складе пиломатериалов обычно есть более хорошая древесина. Найдите деформированные, согнутые или сколотые доски и отложите их в сторону. Выбирайте самые чистые и прямые материалы, какие сможете найти, и это значительно облегчит вашу работу.

5. ВАЖНО: Проверьте минимальный уровень воды.

Перед тем, как подключить свою дровяную печь Chofu (или аналогичную печь), наполните ванну и окунитесь в воду с максимальным количеством людей, которых вы собираетесь использовать в любой момент времени. Затем выйдите и обратите внимание на уровень воды. Убедитесь, что впускное отверстие для воды в гидромассажной ванне установлено НИЖЕ этого уровня.

Этот шаг имеет решающее значение из-за основных принципов смещения. Купальщицы вытесняют воду, поднимая уровень воды в ванне. Это также означает, что когда эти тела покидают ванну, уровень воды снова падает.
