Труба для печки в дом: какую лучше выбрать для устройства дымоотвода

Содержание

какую лучше выбрать для устройства дымоотвода


Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

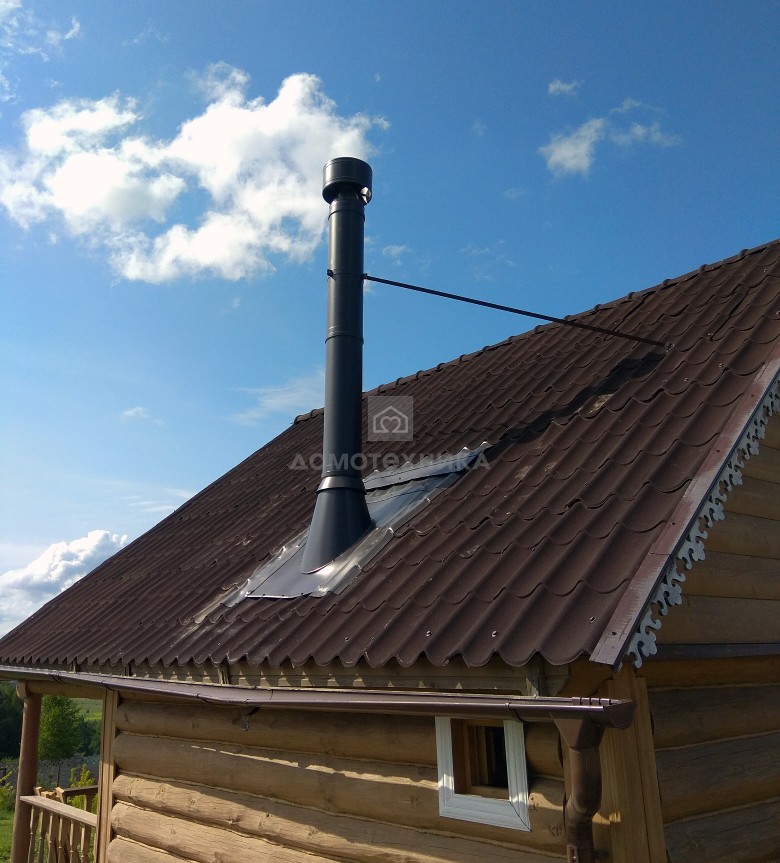

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

  1. С проходом сквозь чердачное перекрытие и крышу.
  2. С выводом за внешние стены и исключительно внутри строения.
  3. С проходом только через кровлю, в обход межэтажных перекрытий.
  4. С опорой прямо на котел или печь либо с креплением к стенам.
  5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

  • кирпича;
  • железных или асбестовых труб;
  • керамики;
  • бетона;
  • жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки.

А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении.

Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой.

Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 – оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

  1. Одностенные – без теплоизоляционного материала.
  2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант.

Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

  • дождевого колпака;
  • тройников;
  • колен;
  • вставок с ревизионными люками;
  • прямых труб;
  • сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей.

Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 – дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

  • Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
  • Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



  • С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

  • Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
  • Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑


Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

  • Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
  • Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

  • Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы высота дымохода
1. до 150 см выше конька самое меньшее на 50 см
2. 150–300 см верхушка трубы вровень или выше  конька
3. более 300 см вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:
  1. они негорючие,
  2. долговечные,
  3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

  • Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
  • При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
  • Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
  • Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2021 stylekrov.ru

Металлический дымоход для печи: виды, характеристики, установка

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

к содержанию ↑

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

  • Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
  • Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
  • Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.
к содержанию ↑

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

к содержанию ↑

Дымоход из черной стали

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

к содержанию ↑

Виды по конструкции

Железный дымоход для печи, по конструкции можно разделить на два вида: одностенные и двустенные. Сейчас более подробно рассмотрим каждый из них:

к содержанию ↑

Одностенные

Исходя из названия, они имеют лишь одну стенку. Такие монтируются в основном в готовый дымоходный канал печи, и служат в роли гильзы. Также используются в хозяйственных постройках, гаражах и т.д. такой дымоход. Могут быть изготовлены как из нержавейки, оцинковки, так и из обычного железа.

Они более пожароопасные, и поэтому применяются на тех участках дымохода, где снижен риск возгорания. Стоимость таких труб ниже двустенных в два раза.[/red_block к содержанию ↑

Двустенные

Двустенные, как ясно из названия состоят из двух труб, теплоизолированных между собой негорючим материалом.

В обиходе они получили название сэндвич-трубы.

Трубы могут быть изготовлены как из нержавейки, так и из оцинковки.

  • Первый внешний слой представлен трубой, которая способна выдержать длительное воздействие неблагоприятных погодных условий, и других разрушающих факторов окружающей среды.
  • Второй слой состоит из негорючей теплоизоляции, которая обеспечивает пожаробезопасность и отсутствие конденсата. При покупке нужно обращать внимание на качество теплоизоляции.
  • Внутренний слой изготавливается из марок стали, стойких к разрушающим веществам дыма.

Выбор нужно осуществлять исходя из конкретных задач, условий и бюджета. Чтобы обезопасить себя и свою недвижимость от возможных пожаров, следует остановить свой выбор на двустенной трубе, к тому же срок службы её гораздо больше, чем у обычной.

к содержанию ↑

Металлическая труба для печи может устанавливаться двумя способами: внутри дымового канала, а также по наружной стене дома. Более подробно рассмотрим оба варианта.

к содержанию ↑

Внутри дымового канала

Если дома построен канал или он уже существует от старого отопительного оборудования, то в него помещается одностенная стальная труба, которая служит своеобразной гильзой. Имея идеально ровное сечение и гладкую внутреннею поверхность, она не создает сопротивление отходящим дымовым газам.

Сам канал предотвращает резкое остывание дымохода, и этим способствует уменьшению образования конденсата и увеличению срока службы. Такой монтаж более прост, а отсутствие длинных горизонтальных участков способствует лучшей тяге.

Схема установки металлической трубы в дымовом канале

к содержанию ↑

Снаружи дома или здания

Установка снаружи более сложна и затратная в отличии, то первого варианта. Для этого способа используют двустенную сэндвич-трубу, так как применение одностенной все равно потребует обязательного утепления.

Сборка такого дымохода должна быть очень надежна. Несмотря на небольшой вес таких труб, халатность в крепеже дымохода недопустима.

Схемы монтажа

к содержанию ↑

Требования к установке по СНиП

  1. Установку, проектирование и монтаж металлических дымоходов делают согласно СНиП под номером 2.04.50-91, а также по правилам пожарной безопасности. Такие ответственные работы должны проводить, только те физические лица и организации, которые имеют соответствующие разрешающие документы. Опыт работ, и знания таких организаций и лиц имеет огромное значение.
  2. Диаметр должен подбираться и соответствовать мощности печи.
  3. Высота дымохода должна быть не меньше чем 5 метров, независимо от строения.
  4. Должен монтироваться строго вертикально, а допустимые отклонения от вертикальной оси должны составлять не более 30 градусов на 2-х метровом участке.
  5. Не следует допускать горизонтальных участков длинней 1 метра, это ведет к ухудшению тяги. Подъем трубы на таких участках должен быть не меньше 5 градусов.
  6. Чтобы избежать возможной протечки конденсата, следует производить монтаж замков труб по ходу движения конденсата. Низ верхней трубы должен заходить во внутрь верха нижней трубы.
  7. При сборке отдельных частей и элементов, должен использоваться специальный термостойкий герметик, рассчитанный на 1000 градусов.
  8. Крепление стыков производиться специальными стяжками или хомутами, если такое крепление не предусмотрено, следует скреплять стыки саморезами.
  9. Чтобы он был надежным, нужно тщательно относиться к вопросу его крепления. Крепить его нужно с шагом не менее 1,5 метра, надежными элементами.
  10. Следует использовать специальные элементы проходки межэтажных перекрытий и крыши, для обеспечения пожарной безопасности зданий. Их внутренность должна заполняться негорючим, теплоизолирующим материалом.
  11. При выводе металлического дымохода через крышу, должна использоваться универсальная разделка.
  12. Для дальнейшей ревизии и чистки, должны быть установлены специальные ревизионные люки и прочистки.
  13. Для избежание попадания влаги с наружи, устанавливаются грибки. Чтобы избежать пожара от вылетающих искр из трубы, устанавливаются искрогасители.
к содержанию ↑

Производители

Все они имеют очень хорошую репутацию на рынке металлических дымоходов. На сегодняшний день являются лучшими и проверенными производителями стальных дымоходов для печей:

  • Вулкан,
  • Везувий,
  • Термофор,
  • Крафт,
  • Балтвент,
  • Росинокс,
  • Феррум,
  • Элитс,
  • Теплодар,
  • Сфера,
  • Феникс,
  • Эталон.
к содержанию ↑

Вывод

Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.

Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.

Печные трубы и дымоходы.

На фотографии в заголовке: Кирпичные печные трубы в Вероне, Италия. © 2015 Текст, фотографии - Андрей Дачник.

Дымоходы и печные трубы.

Дымоходы и печные трубы служат для отведения в атмосферу печных газов (продуктов горения топлива). Печной трубой обычно называют капитальную конструкцию, которая содержит один или несколько дымоходов (изолированных огнестойких каналов для отведения продуктов горения). В примитивном варианте печная труба сама по себе является дымоходом - то есть продукты сгорания вступают в соприкосновение с капитальными или несущими конструкциями печной трубы.

Основные задачи печной трубы: отведение продуктов горения в атмосферу, обеспечение тяги за счет разницы давления на высоте оголовка печной трубы и пода печи или камина, защита зоны горения от попадания осадков и посторонних предметов, предупреждение нагрева конструкций здания и их возгорания, охлаждение дымовых газов и искрогашение, украшение дома.

Все современные конструкции печных труб предусматривают установку огнестойких и коррозионно-стойких дымоходов внутри ограждающих, теплоизолирующих и несущих конструкций печной трубы. Это означает, что внутри внешнего контура печной трубы устраивается дымоход из стальных труб (гильз), из гибкой нержавеющей трубы, из керамики. Постройка кирпичных или каменных труб без изолированных стальных или керамических дымоходов внутри является пожароопасным архаизмом. Кроме того, негладкая поверхность дымовых каналов ухудшает движение дымовых газов и способствует отложению на стенках сажи, которая не только зауживает просвет дымохода, но и может загораться, провоцируя сажевый пожар.

Древний примитивный вариант печной трубы - кладка из камня на глине. На снимке каменная печная труба в старинном норвежском доме с травяной (инверсионной) кровлей. В качестве дефлектора трубы в Норвегии традиционно используются плоские куски сланца, придавливаемые к трубе тяжелым булыжником.


Если в Западной Европе печи и камины с дымоходами и каменными печными трубами уже были повсеместно распространены к XIV веку, то в России и в Финляндии и в первой половине XX века курные избы не были редкостью. В таких домах дымовница служила вытяжкой для дыма после окончания протопки. Сохранению архаичной отопительной системы на Руси способствовало несколько факторов: отсутствие навыков каменного строительства, государственные налоги на печные трубы (именно на трубы, а не на дома), языческое обожествление огня, приписывание саже, копоти и дыму целебных свойств. С точеки зрения современной медицины, продукты горения дерева и печной дым являются канцерогенами. Большинство цивилизованных стран старются избавить своих граждан от вредного для здоровья печного отопления, предосталяя легкий доступ к энергоресурсам в виде газа и/или электроэнергии для отопления частных домов.

Обычная печная труба на Руси - это труба, сложенная из кирпича. Из-за отсутствия специальных знаний, желания изучать и соблюдать строительные нормы и правила кирпичные печные трубы традиционно служили и служат причинами пожаров. Отсутствие на печной трубе оголовка, гасящего искры, приводило к возгоранию соломенных и деревянных кровель. Второй причиной пожаров стали заломы печных труб, приводящие к образованию сквозных трещин в кладке. В старину русские печи ставились на фундаменты-срубы прямо на пол деревянных домов. Насадная печная труба опиралась на печь. При такой конструкции при неравномерных подвижках дома сама печь, печная труба и кровля дома перемещались в одинаковом направлении и с одинаковой амплитудой и заломов не происходило. Однако, если дом и печь имели разные фундаменты, то чаще всего амплитуды перемещений тяжелой печи с трубой и легкого деревянного дома была разной. В результате, в месте прохода через перекрытия и кровлю, труба заламывалась, что приводило к попаданию раскаленных продуктов горения на сгораемые конструкции. По сложившейся на Руси традиции, многие самодеятельные строители до сих пор считают, что у печи и дома должен быть раздельный фундамент. Такая ошибка может не привести к пожару только если печная труба футерована изнутри стальным или керамическим дымоходом и тщательно соблюдены противопожарные расстояния и выполнены противопожарные разделки.


Еще одним недостатком кирпичных печных труб при эксплуатации во влажном и холодном климате является их ускоренное разрушение из-за промораживания увлажненной кирпичной кладки. Если полнотелые керамические кирпичи, произведенные в России в XVIII-XIX веках обладают хорошей морозостойкостью из-за малой пористости, то халтурные кирпичи производства советского и постсоветского периода имеют высокую пористость и легко разрушаются, промерзая во влагонасыщенном состоянии. В Финляндии, где в старинных домах также много кирпичных печных труб, стали защищать печные трубы с помощью наружной гидроизоляции и заключения в металлический защитный кожух.

Большинство старинных кирпичных печных труб в Финляндии теперь заключены в защитные стальные кожухи. На снимке также видны (слева от центральной трубы) вытяжные каналы вентиляции с дефлектором и наружным вытяжным вентилятором. Почему финны не заменяют кирпичные печные трубы на стальные сэндвич-дымоходы? Очень просто: во-первых, финны ценят традиции и историю, во-вторых, срок службы у сэндвич-дымоходов ограничен несколькими десятилетиями, а в третьих, - у сэндвич дымоходов практически отсутствует теплоемкость, а охлаждение стенок дымового канала и выпадение на них конденсата негативно сказывается на тяге в печной трубе и может способствовать опрокидыванию тяги или возникновению обратной тяги - особенно при использовании открытых каминов и при отсутствии притока свежего воздуха в зону горения. (В идеале печь или камин должны быть оборудованы отдельным воздухозаборником с улицы. Если такового нет, то в помещении, где работает отопительный прибор, должно быть постоянно приоткрыто окно, форточка или вентиляционный клапан.) Если уж что-то и менять, то на печные трубы системы Шиделя с керамическими утепленными дымоходами в керамзитобетонных блоках.



Какой должна быть высота печной трубы? Многие думают, что высота труб зависит только от расположения наружной части печеной трубы в соотношении с коньком кровли, близлежащими зданиями и деревьями. Однако это не единственное условие, определяющее требуемую высоту печной трубы. Высота печной трубы также зависит от размера зева камина и диаметра дымохода.



Нормы Международного строительного кода 780 CMR предусматривают оптимальные соотношения площади сечения дымохода, площади зева печи (камина) и высоты печной трубы. Хотя в отечественной литературе часто приводится мнение, что печная труба не может быть ниже 5 метров от пода (колосниковой решетки), Международный строительный код допускает устройство печных труб с внутренним диаметром 16 см высотой 4 метра для печей с небольшим по площади топочными дверцами.



Согласно рекомендациям МЧС России по предупреждению пожаров в домах с печным отоплением (Москва, 2007), Возвышение дымовых труб на кровлей должно составлять:
- не менее 500 мм над плоской кровлей;
- не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
- не ниже конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при расположении дымовой трубы от конька на расстоянии более 3 м.

Также следует учитывать влияние соседних построек: необходимо предусматривать возвышение дымовых труб на 500 мм выше верхней точки здания, пристроенного к отапливаемому и выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.



При недостаточной высоте трубы и малой тяге, высоту дымохода можно увеличить с помощью насадной трубы. Однако помните, что наращивая трубу, новый участок также необходимо утеплять, если вы, кончено, живете не в таком теплом климате как в Ницце, где сделан этот снимок. В противном случае, на охлаждаемом отрезке дымохода будет конденсироваться много влаги, которая будет стекать вниз, увлажняя печную трубу.



Если высота дымохода недостаточна, скажем, при устройстве большого открытого камина, который требует высокой трубы, то можно воспользоваться помощью дымососа - вытяжного вентилятора для дымовой трубы. Однако чаще всего вытяжные дымовые вентиляторы на печных трубах используют для комфортного розжига печей и каминов - ведь с помощью искусственного разрежения воздуха вверху печной труб можно создать прекрасную тягу и избежать попадания дыма в помещение.



Современный многоквартирный дом в Хельсинки имеет дымоходы (более высокие трубы рядом с блоками более низких вентиляционных каналов), оборудованные дымососами, позволяющими без проблем растапливать камины в любую погоду. Обратите внимание на высоту печных труб: она рассчитана для создания хорошей тяги в дымоходах каминов на последнем этаже здания.

Идеальное расположение печной трубы таково, чтобы она выходила на конек кровли. Почему? Во-первых, в большинстве случаев, это означает, что максимальный отрезок печной трубы будет проходить в утепленном пространстве. А это обуславливает лучший прогрев трубы, лучшую тягу и меньшее образование конденсата. В совокупности это увеличит срок службы дымохода и избавит от таких неприятностей как опрокидывание тяги или обратная тяга, что приводит к задымлениям помещения. Также печная труба, выходящая на конек, будет иметь максимально возможную высоту, что важно для создания хорошей тяги.



Во-вторых, печная труба, выходящая на конек кровли, как у сельского дома в Польше на снимке, существенно облегчает устройство качественной гидроизоляции кровли в месте прохода печной трубы. У такой печной трубы не будет возникать "снежных мешков". Печная труба внутри дома лучше закреплена окружающими конструкциями.



В более теплой по сравнению с Россией Западной Европе печные трубы часто встраивали в торцевые стены или пристраивали снаружи домов. Такая конструкция печных труб была обусловлена возможностью снизить пожарную опасность для традиционных европейских фахверковых домов. На снимке оригинальная постройка 1783-85 гг. на ферме королевы Марии-Антуанетты в Версале.



Традиции устройства более безопасных наружных дымоходов прослеживаются и в современных европейских загородных домах, находящихся в теплом климате, таком как средиземноморский итальянский. При нарушении целостности такого дымохода всегда меньше вероятность задымления помещения и его возгорания.



Ранее справедливо считалось, что наружные дымоходы нельзя использовать в зимнее время в странах с холодным климатом, так как промерзание дымохода приводит к нарушению тяги, образованию большого количества конденсата. Однако современные высокотехнологичные хорошо утепленные модульные керамические дымоходы системы Шиделя могут быть использованы и для наружной установки. На снимке: наружный дымоход системы Шиделя в корчме "Баба Яга" в Польше. Обратите внимание на лючок внизу ограждения печной трубы для доступа к дымоходу для прочистки и удаления конденсата.



При наружной установке стального сэндвич дымохода конденсат будет лить ручьем - поэтому в нижней части дымохода устанавливается воронка с краном для отвода конденсата.



Заглушка с конденсатоотводом для наружного стального сэндвич-дымохода. Срок службы стального сэндвич-дымохода составляет от 10 до 25 лет в зависимости от качества стали, конструкции и условий эксплуатации.


Гораздо дольше прослужит кирпичная или бетонная печная труба с керамическими дымоходами. Этой конструкции уже более двух тысяч лет: стены римских терм нагревались с помощью керамических дымоходов в кирпичных стенах.


Печную трубу следует защищать от проникновения птиц, зверей и Дедов Морозов. Для защиты хорошо подойдет крупная сетка из нержавеющей стали. Если использовать мелкую сетку, она может забиться сажей и дегтем.



Многие современные модульные дымоходы имеют специальные оголовки с узкими прорезями, предупреждающие проникновение в печные трубы.



В Швеции часто для улучшения тяги и предупреждения опрокидывания тяги в печной трубе используется флюгарка: вращающаяся по ветру насадка-флюгер, предупреждающая задувание ветра в печную трубу и создающая дополнительное разрежение у среза флюгарки.



Кирпичные печные трубы могут иметь самый причудливый дизайн. Сочетание кирпича и керамики в оформлении печной трубы является классическим.



Старинные кирпичные дымоходы выглядят очень привлекательно, но являются источником повышенной опасности в доме. В строительной практике "старыми" считаются кирпичные трубы в возрасте более 60 лет. Практически все они нуждаются в футеровке современными безразрывными гофрированными каналами -дымоходами из нержавеющей стали.



Чем опасна старая или старинная кирпичная труба: снижается тяга, на стенках трубы осаждается много сажи и возникает опасность сажевых пожаров (сажа + креозот в печной трубе создают горючую смесь с очень высокой температурой горения). В значительной мере осаждение сажи усиливается при использовании современных отопительных приборов (каминных вставок, печей) с минимальной подачей кислорода в зону горения. Дымовые газы таких приборов имеют сравнительно невысокую температуру, что приводит и к осаждению сажи (она не сгорает как при высокой температуре дымовых газов), и к образованию большого количества конденсата. И, конечно, в старой печной трубе могут возникать трещины в кладке.



Чугунные каминные вставки и были изобретены для того, чтобы быть "вставленными" в огромные старинные камины и подключенными в новые безразрывные стальные гофрированные дымоходы, футерующие старые кирпичные печные трубы.



Современные печные трубы часто выполняются в виде блоков дымоходов и вентиляционных каналов. Прогрев массивной печной трубы дымовыми газами улучшает тягу вентиляции, а вентиляционные каналы служат теплоизоляцией для дымоходов.



Если говорить о дизайне печных труб, то лично мне, пожалуй, ближе старинный норвежский дизайн с плоской сланцевой плитой и булыжником сверху.



На своем доме я использовал норвежский дизайн печной трубы: дымоход выполнен из нержавеющей трубы в сэндвич-теплоизоляции. Сэндвич-дымоход на всем пути через конструкции холодного чердака заключен в короб из газобетона. В наружной части ограждение дымохода выложено известняком. Сверху дымовая труба накрыта колпаком из окрашенной нержавеющей стали. Такая конструкция печной трубы является пожаробезопасной, имеет эстетичный внешний вид и позволит быстро заменить стальной дымоход по истечении строка его службы.


Автор статьи на фоне отреставрированной кирпичной печной трубы в Порвоо, Финляндия.

6 причин почему дымит печь

...и что делать?

Часто клиенты обращаются к нам с проблемой - у них дымит печь. Существует несколько базовых причин почему это происходит, но сперва обозначим важный закон - дым всегда идет по пути наименьшего сопротивления! Если ему проще идти в помещение нежели в дымоход - он это делает.

А теперь основные причины:

1. Холодный дымоход

С этой трудностью сталкиваются в основном владельцы кирпичных или керамических дымоходов. Дело в том, что пока большая масса кирпича или керамики не нагрелась, тепло из дымовых газов будет "впитываться" в дымоход тем самым ухудшая тягу и приводя к поддымливанию.

Проблема устраняется сама собой как только труба нагреется (обычно, за 1,5-2 часа).

2. Недостаточная высота дымохода

Каждый отопительный прибор имеет определенную мощность, и исходя из нее производитель устанавливает рекомендуемую высоту дымохода для нормальной работы прибора. Если высота трубы окажется ниже рекомендуемой - печь может поддымливать, т.к. дым не будет успевать уходить в дымоход и будет стремиться вырваться из печи через любые щели.

Проблема устраняется наращиванием дымохода до рекомендуемой высоты.

3. Недостаточная высота дымохода относительно конька дома

Существуют конкретные предписания какой должна быть высота дымохода в зависимости от его удаленности от конька дома. Если они не соблюдены - печь может дымить, т.к. тягу в трубе будет сбивать ветер.

Проблема устраняется как и в предыдущем случае увеличением общей высоты дымохода.

4. Сырые дрова

Для нормального горения и стабильной тяги рекомендуют использовать дрова с влажностью 15-20% (это 2 года сушки в открытом дровнике). При бОльшем проценте влажности дрова могут не успевать полностью сгорать, что опять же будет приводить к поддымливанию.

Проблема устраняется использованием дров достаточной влажности.

5. Печь топится с закрытой задвижкой

Для более длительного горения в дымоход на печи устанавливается шиберная заслонка, которой можно регулировать тягу. Эксплуатация печи с закрытой задвижкой может способствовать не только ухудшению тяги и, как следствие, поддымливанию из печи, но и опасно взрывом дымовых газов, которые скапливаются внутри печи.

Проблема устраняется открытием задвижки.

6. Засорился дымоход

И, пожалуй, самая популярная проблема - элементарно дымоход забился сажей или чем-то иным.

Решается проблема максимально просто - прочисткой трубы.

Дополнительно скажем про трудности и стереотипы, которые бытуют среди владельцев печей для устранения засаживания дымохода.

1) ни в коем случае не прожигайте печь осиновыми дровами как рекомендуют на просторах интернета!
Осина дает бОльшую температуру горения нежели береза. При ее прожигании сажа, осевшая на стенках трубы, может загореться (для этого и рекомендуют прожечь осину). Но горящая сажа может дать температуру до 1000оС, что черевато печным пожаром.

2) существуют специальные химические средства для прочистки дымохода, однако все они по большей части являются профилактическими и, скорее всего, не помогут, если дымоход засорился основательно. Здесь вам понадобится механическая чистка ершом, которую можно выполнить самостоятельно или вызвав трубочиста.

Грамотно посчитанный и установленный дымоход, а так же его своевременный осмотр и чистка помогут вам избежать проблемы поддымливания из печи во время горения.

Ознакомиться с ассортиментом средств для чистки можно на странице нашего сайта: Средства для чистки дымоходов, печей и каминов


Автор:Клепиков Даниил

Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

  • вентиляционные,
  • газоотводные,
  • дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

  • кирпичные,
  • металлические,
  • керамические,
  • полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

  • труб из нержавеющей стали;
  • слоя теплоизоляционного материала;
  • стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

  • специальные металлические крепления;
  • саморезы по металлу;
  • шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

Простой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.


Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

Труба в стене брусового дома

Один из этапов проектирования брусового дома- это выбор способа отопления. В некоторых случаях, когда имеется возможность подключения к централизованным сетям,требуется минимум работы по этому направлению, но в большинстве домов установлены печи или отопительные котлы, работающие на жидком или твердом топливе. Для них необходимо организовать эффективное и безопасное отведение продуктов сгорания, и в некоторых случаях наиболее рациональным решением будет вывод дымохода через стену.

Причины вывода дымохода через стену

Основанием для того, чтобы осуществить проход в стене дома из бруса дымоходом, обычно являются особенности здания. Нет проблем соорудить трубу через чердак, там есть свободное пространство, без труда можно организовать огнезащиту, нет необходимости в применении отделки. Другое дело, если брусовой дом имеет два-три этажа, в этом случаелучше вывести трубу через стену наружу и направитьее по стене здания вверх. К аналогичному решению приходится прибегнуть, если печь или котел устанавливаются после завершения строительства, проделывать отверстие в законченной крыше хочет далеко не каждый.

Еще одна причина наружного расположения дымохода -необходимость обеспечения усиленных мер пожарной безопасности. При соблюдении технологии строительства и эксплуатации можно значительно снизить риски возгорания сажи, оседающей на внутренней поверхности трубы, избежать перегрева ее стенок и тем самым сделать дымоход максимально безопасным.

Как и из чего сооружается дымоход через стену

Планируя вывод дымохода через стену брусового дома, можно рассмотреть следующие материалы:

  • Металл. Конечно, можно взять обычную трубу из нержавейки, но этот вариант будет проигрывать по нескольким показателям, гораздо лучше установить сэндвич-конструкцию, защищенную от перегрева наружной поверхности и выпадения конденсата. Такая конструкция удобна еще и простотой монтажа;
  • Кирпич. Его применяют в брусовых домах редко, исключением являются здания, в которых имеется камин. Его обустройство связано с некоторыми трудностями и требует наличия профессиональных навыков;
  • Керамика. Трубы из этого материала очень практичны, а ихдизайн отлично сочетается собликом брусового дома. Изделия выдерживают экстремально высокие температуры без повреждения поверхности, на них не задерживаются твердые продукты сгорания. Недостатки – высокая цена, хрупкость и достаточно сложный монтаж.

После того, как материал выбран, следует приступить к ее установке. Особого внимания требуют следующие моменты:

  • Место входа в стену должно располагаться так, чтобы труба находилась от ее поверхности не менеечем в 45 см, это необходимо для того, чтобы избежать перегрева и возгорания;
  • На наружной стене дымоход крепится на расстоянии не менее 10 см от поверхности стены. Причина все та же – соблюдение требований пожарной безопасности;
  • Необходимо использование таких приспособлений, как искрогаситель и шибер.

Как видно, сооружение дымохода снаружи здания- не такое уж сложное дело, но и оно требует внимания и аккуратности.

Посмотрите наши самые популярные проекты домов из бруса

Все проекты домов

В процессе эксплуатации брусового дома, у некоторых владельцев возникает желание увеличить его площадь, и это вполне реально. Сооружение пристройки не потребует особых усилий, и если соблюдать ...

Читать далее...

Строительство брусового дома – это процесс, у которого важны все этапы.Одним из них является установка потолочных балок, от того, насколько правильно он будет произведен, зависит не только внешний ...

Читать далее...

Установка дверей и окон в брусовом доме имеет свои особенности, и в основном они связаны с тем, что древесина обладает способностью к усадке на весь период эксплуатации здания. Особенно интенсивно ...

Читать далее...

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой.Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужной вам трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой. Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем.Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем.Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

  • Дымоход со сплошной набивкой - Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенные (например, трубы Simpson DuraVent DuraTech), либо тройные (например, трубы Simpson DuraVent DuraPlus). ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

  • Дымоход с воздушным охлаждением - Эти трубы имеют больший внутренний диаметр (обычно от 8 дюймов до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, которая требуется для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы высокотемпературной устойчивой к ржавчине краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена ​​специально для устройства с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей благодаря своей эффективности и простоте установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

  • Коаксиальная труба - Состоящая из конфигурации «труба в трубе», коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

  • Коаксиальный вентиляционный трубопровод
  • Коллинеарная труба - это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
Линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило - для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу. В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для крепления дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В инструкции по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим устройством.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете - одностенный или двустенный - вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может вызвать скопление креозота и повысить риск возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопа. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок - Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба подсоединяется к основанию, а дымоходная труба класса A присоединяется к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стенка - Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А проходила через стену, вливалась в комнату, где установлен ваш прибор, а затем подсоединялась к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымовая труба класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей - это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самой большой причиной сокращения использования вентиляционных труб типа B для подовых изделий является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей. Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора в 1 дюйм до горючих материалов. И, в отличие от дымовой трубы, вентиляционная труба для гранул не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс А
Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо поверх трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

"Дымоход для бытовых приборов или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) "(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет
  • Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие - из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

  • Горизонтальные заглушки : Одно существенное отличие от систем с прямым отводом - это возможность горизонтального концевого заделывания на внешней стене. Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для соответствия минимальным требованиям по высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B
Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами колпачков в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Адаптер для дымохода / патента : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменной кладки) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

  • Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A - колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещаться, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб относительно допуска смещения для каждого типа трубы.

  • Угловой ремень / настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни - по одному на каждые 4-5 футов подъема вентиляционных отверстий - при прокладке дымоходов класса А или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете воздух вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак. Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибаться на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

  • Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция - это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши - это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

  • Удлиненный кронштейн для крыши : Когда дымоход выходит на высоту более 5 футов над крышей, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить стабилизацию трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами - древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей - одна из его самых больших радостей.

Расширение кооператива Cornell | Безопасность дровяной печи

Обязательно купите дровяную печь подходящего размера для ваших отопительных нужд.

С момента покупки дровяной печи и до ее использования следует соблюдать определенные меры предосторожности. Здесь вы найдете несколько общих советов, которые помогут вам при покупке, установке и техническом обслуживании вашей дровяной печи, а также некоторые рекомендации, которым следует следовать, если ваши профилактические меры не сработают и вы столкнетесь с опасной ситуацией, такой как пожар в дымоходе. . Имейте в виду, что это всего лишь общие рекомендации. Мы рекомендуем вам установить вашу дровяную печь сертифицированным установщиком или, по крайней мере, связаться с продавцом дровяной печи, сертифицированным установщиком или сотрудником по соблюдению строительных норм для получения дополнительной информации.Вы можете найти сертифицированных установщиков через Национальный институт каминов.

Поскольку безопасность - это такая широкая тема, здесь рассматриваются лишь некоторые ее аспекты. Для получения информации о лесозаготовках или безопасности источников древесины, пожалуйста, воспользуйтесь ссылками и ресурсами слева на этой странице. Вопросы безопасности ожогов и качества воздуха рассматриваются на отдельных страницах веб-сайта CCE.

Покупка плиты

  • Обязательно купите дровяную печь, размер которой соответствует вашим потребностям в отоплении.Если плита слишком мала, у вас возникнет соблазн запустить ее сильнее, чем должно быть, чтобы получить необходимое тепло. Такое возгорание может привести к перегреву и повреждению самой печи, а также деталей дымохода и смежных конструкций в вашем доме, что может вызвать пожар в доме. Если дровяная печь слишком большая и вы уменьшаете ее мощность, ограничивая подачу воздуха заслонкой, то возникает недожог. Недогрев снижает эффективность сжигания вашей печи, создает намного больше дыма и вызывает более быстрое образование креозота в дымовой трубе.Накопление креозота является основной причиной возгорания дымохода: креозот является горючим, поэтому, как только он накапливается, один горячий огонь может вызвать возгорание всего этого креозота, опасно повышая температуру в дымоходе или дымоходе и потенциально также воспламеняя соседние конструкции ( подробнее о пожарах в дымоходе см. ниже).
  • Тщательно проверьте дровяную печь на предмет износа или повреждений (трещин, деформации деталей и т. Д.)! Если вы покупаете бывшую в употреблении печь, избегайте покупки всего, что сделано до 1990 года. Примерно в 1990 году вступили в силу стандарты EPA Phase II, требующие от дровяных печей соответствия более строгим стандартам выбросов.Большинство старых агрегатов значительно более загрязняют окружающую среду, чем те, что были произведены после 1990 года, что влияет на качество воздуха как внутри, так и снаружи. Кроме того, они более неэффективны, что увеличивает ваши расходы на топливо. Итак, убедитесь, что на дровяной печи есть наклейка, сертифицированная EPA Phase II. Новые печи немного легче покупать. Underwriters Laboratories или другое учреждение, такое как UL, должно было дать свое согласие на любую новую плиту, на которую вы смотрите. Это свидетельствует о том, что печь соответствует стандартам безопасности. Опять же, всегда ищите наклейку, сертифицированную EPA Phase II.(EPA работает над еще более строгими стандартами выбросов, которые могут вступить в силу уже в 2012 году.)

Установка

  • Ознакомьтесь с руководством по эксплуатации дровяной печи и всегда следуйте инструкциям по зазору, характерным для вашей дровяной печи. Если ваше приложение требует более узких зазоров, поговорите с продавцом дровяной печи о заводских тепловых экранах, специально предназначенных для вашей печи, или он или она может изготовить соответствующий экран для прикрепления к соседней стене (стенам).
  • Убедитесь, что пол под тем местом, где вы собираетесь установить дровяную печь, достаточно прочен, чтобы выдержать ее вес, затем постройте или купите очаг, чтобы поставить ее.Негорючие полы должны проходить под всей печью, на 12 дюймов по бокам и на 18 дюймов перед загрузочными дверцами.
  • С технической точки зрения дымовая труба - это одностенная, обычно черная металлическая труба, которую можно использовать только для того, чтобы проложить путь от дровяной печи до нескольких футов до стены или потолка. Дымоход класса «А» - двустенный или трехслойный из высокотемпературной нержавеющей стали - должен проходить всю оставшуюся часть пути (через полы, стены, потолки и между этажами). Проложите дымоход и дымоход по кратчайшему пути - это улучшит тягу и уменьшит турбулентность в выхлопных газах, что сделает вашу установку более безопасной.Кроме того, по мере увеличения длины трубы повышается вероятность того, что ее соединения со временем ухудшатся. Ограничьте количество используемых изгибов и сделайте их максимально плавными. Если вы производите установку самостоятельно, проконсультируйтесь с местным строительным инспектором и продавцом дровяной печи, чтобы убедиться, что вы соблюдаете установленные стандарты безопасности.
  • Если у вас есть дымоход, построенный для газовой, масляной или угольной печи, скорее всего, он не подойдет для дровяной печи, по крайней мере, без некоторых модификаций.Во-первых, большинство дымоходов слишком велики для дровяных печей, что создает плохую тягу и увеличивает скопление креозота. Во-вторых, часто не соблюдаются надлежащие расстояния до горючих материалов (деревянного каркаса). В-третьих, если это каменный дымоход, большинство из них не имеют надлежащей облицовки дымохода. В-четвертых, во многих каменных дымоходах со временем образуются трещины в растворе, что приводит к утечкам воздуха, уменьшению тяги, выходу дыма и созданию возможности контакта горячих дымовых газов с горючими веществами. Если вы хотите использовать существующий дымоход, попросите сертифицированного установщика посмотреть, что у вас есть. Если это металл, ваши возможности несколько ограничены. Если это кладка, вам, вероятно, придется заменить дымоход трубой из нержавеющей стали. Накройте дымоход крышкой подходящего размера. Ядовитые газы или искры могут переходить от одного нагревательного устройства к другому, поэтому не подключайте более одного устройства к одному дымоходу.
  • При соединении дымохода и дымохода установите охватывающие концы секций трубы вверх, чтобы предотвратить просачивание креозота вокруг швов, а затем закройте каждое соединение, чтобы не допустить выхода дыма.Используйте для этой цели черный поверхностный цемент, который можно приобрести у продавца дровяной печи.
  • Встраивание «ловушки для мусора» в вашу систему обеспечивает легкий доступ для очистки дымовой трубы. Обычно он встроен в самый длинный участок дымовой трубы. Кроме того, если дымовая труба выходит из печи сзади (а не сверху), вместо того, чтобы помещать колено там, где труба выходит из печи, поместите туда тройник. Если на нижний конец тройника надеть съемный колпачок (обязательно закрепить его винтами для листового металла), то очистка дымохода будет намного проще.
  • Лучше, чтобы дымовая труба проходила через весь дом и выходила на крышу, чем через стену. Прохладный наружный воздух вызывает охлаждающий эффект наружных дымоходов, который делает дымоход примерно на 20% менее эффективным и способствует быстрому образованию креозота.
  • Термометры для дымовых труб - дешевый и простой способ контролировать температуру дымовых газов. Они дают вам простой способ убедиться, что вы не топите свою дровяную печь слишком горячей (что может привести к повреждению печи или дымохода и воспламенить соседние конструкции) или слишком холодным (увеличивая уровень дыма и позволяя скапливаться креозоту).Проконсультируйтесь с производителем или продавцом дровяной печи о наилучшем размещении (большинство из них ввинчиваются в дымовую трубу или прикрепляются с помощью магнита примерно на два фута выше верхней части печи).
  • Всегда полезно установить калитку или небольшой забор вокруг дровяной печи, особенно если у вас есть маленькие дети или у вас в доме будут маленькие дети.

Проверки технического обслуживания

Проверяйте дымоход и дровяную печь у сертифицированного специалиста по дымоходам один раз в год, задолго до начала отопительного сезона.Если хотите, есть несколько простых проверок дымохода и дымохода, которые вы можете выполнить самостоятельно (см. Страницы надлежащего обслуживания для получения дополнительной информации по обслуживанию вашей дровяной печи):

  • Stovepipe со временем может выйти из строя, поэтому вам следует регулярно проверять прочность трубы после первого или двух лет использования. Сделать это можно, просто сдавив трубу: стены не должны быть раздробленными; если вы можете раздавить стены, значит, креозот съел слишком много металла, чтобы установка была безопасной.
  • Чтобы проверить надежность дымохода, заглушите верхнюю часть дымохода, а затем зажгите небольшой дымный огонь внизу. Дым будет выходить из любых утечек, содержащихся в облицовке дымохода. Эта техника известна как затяжка.
  • Перед розжигом печи проверьте количество скопившегося креозота. Креозот более 1/4 дюйма считается опасным и должен быть удален перед следующим ожогом. Проверяйте наличие креозота каждые две недели, пока вы не привыкнете к поведению печи.Вы можете сделать это, заглянув в систему или нажав металлическим предметом на участки трубы. Когда вы привыкнете к звенящему звуку чистой трубы, вы сможете различить глухой стук грязной трубы.

Дымоход

Возгорание в дымоходе вызвано скоплением креозота в дымоходе или дымоходе. Креозот состоит из конденсированных летучих газов, образующихся при неполном сгорании древесины. Когда эти газы поднимаются в дымоходе, они охлаждаются, смешиваются с водяным паром и образуют смолистое вещество, которое прилипает к стенкам дымохода.При достаточном нагреве при нормальной работе дровяной печи креозот может воспламениться, что приведет к пожару в дымоходе.

Пожары в дымоходе могут возникать быстро и быть очень мощными, стреляя пламенем на много футов выше крышки дымохода и создавая громкий грохот, как проезжающий грузовой поезд. Они также могут быть менее драматичными: медленно горящие дымоходы не получают достаточно воздуха, чтобы стать «яростными». Но они все же могут достигать чрезмерно высоких температур и могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и их более впечатляющие собратья.При правильной установке и уходе за дымоходом возгорание в дымоходе можно полностью предотвратить, но если вы столкнулись с ним, вот некоторая основная информация о них.

  • Знаки пожара дымохода
    • Дымовая труба излучает искры
    • Дымовая труба очень горячая, возможно, даже тлеющая
    • Воздух проходит через сквозняк в печи
    • Слышны громкие треск или хлопки, или вы слышите урчание, подобное тому, которое вызвано низким -летает самолет или товарный поезд
  • Если у вас пожар в дымоходе
    • Позвоните 911 и выведите себя и свою семью из дома.
    • Если пожар только что начался и только в том случае, если это безопасно, перед тем, как покинуть дом, вам следует закрыть печь, чтобы огонь лишился кислорода.
    • Ни в коем случае не наливайте воду в печь! Быстрое охлаждение корпуса печи может привести к ее растрескиванию, что будет способствовать поступлению кислорода к пламени.
    • Если кислород просачивается в огонь через трещину или другой дефект в печи, может произойти вспышка (кратковременное очень горячее возгорание, вызванное притоком кислорода).Многократная прошивка может привести к разрыву кладки дымоходов и дымоходов. Если вы подозреваете, что происходит мигание, лучший способ защиты - оставить заслонки открытыми.
    • Отойдите на безопасное расстояние от дома и дождитесь прибытия пожарных. Даже если кажется, что огонь потух, не возвращайтесь, пока они не проведут тщательную проверку вашего дома. Обрызгайте крышу - не прямо на дымоход - из садового шланга, чтобы ограничить возможное распространение огня. Даже если пламя перестало выходить из верхней части дымохода и грохот прекратился, на горючие части вашего дома или рядом с ними может быть достаточно тепла, чтобы зажечь их.
  • После пожара в дымоходе попросите сертифицированного установщика или трубочиста провести тщательную очистку и проверку вашей системы на надежность. Пламя, вероятно, превратило любой креозот в дымоходе в более толстый и более твердый слой, который, если его оставить в дымоходе, вызовет чрезвычайно быстрое накопление креозота во время следующего ожога. Дымовая труба и дымовая труба также могли быть повреждены огнем.

Отопление с использованием древесных ресурсов разработано Гильермо Метцем, руководителем группы по энергетике CCE-Tompkins

Последнее обновление 4 ноября 2020 г.

Как укоротить газовую трубу для установки в духовку

Описание проекта

Навык

5 из 5 Жесткий только для профессионалов

Шагов:

  1. Работа с газом опасна и должна предоставляться лицензированным специалистам.
  2. Для начала отключите подачу газа к счетчику с помощью гаечного ключа.
  3. Осторожно выдвиньте плиту так, чтобы вы могли поместиться за ней, чтобы разорвать соединения.
  4. Отсоедините гибкий газовый трубопровод от газового трубопровода с помощью трубных ключей.
  5. Не снимая трубных ключей, ослабьте газовую трубу и отсоедините ее от труб под полом. Поскольку газовые трубы обычно вводят до завершения отделочных работ, существует вероятность того, что перекручивание трубы немного повредит стену за ней, когда запорная арматура начнет скручиваться.
  6. Отвинтить газовую трубу от запорного клапана.
  7. Замените газовую трубу на трубу меньшего размера. Убедитесь, что вы выбрали размер, который достаточно длинный, чтобы доходить до пола, но достаточно короткий, чтобы учесть дополнительную высоту гибкого газопровода, ведущего к плите. Чтобы заправить трубу, нанесите обильное покрытие трубной смазки на резьбу и обязательно затяните ее с помощью трубных ключей.
  8. Закрепив более короткую трубу на газовой заглушке, нанесите больше смазки на резьбу с другой стороны короткой трубы.Отправьте его обратно через пол и затяните его с остальной частью газопровода с помощью гаечных ключей. Обязательно затягивайте его до тех пор, пока газовая заглушка не будет параллельна стене, чтобы вы по-прежнему могли получить доступ к заглушке при необходимости.
  9. Переустановка гибкая газовая линия от печи до отключения на трубе. Верните плиту на место.
  10. Снова включите газ. Проверьте все новые работы на герметичность, нанеся мыльный раствор на все новые соединения. Если в растворе образуются пузырьки, значит, куда-то уходит воздух и соединения недостаточно плотно закрыты.Если пузырьков нет, значит, газовая магистраль полностью закрыта.

Ресурсы:
Ричард подчеркивает, что работа с газом чрезвычайно опасна и должна выполняться лицензированным специалистом.

Все инструменты и материалы, которые Ричард использовал для укорочения газовой трубы, включая сменный ниппель, смазку для трубок, трубные ключи и тест на мыло, можно найти в домашних центрах.


Инструменты

Дымоходы для дровяной печи, Информационное руководство для покупателя - Жизнь в загородной усадьбе - Жизнь в усадьбе

Дровяной печи нужен дымоход, чтобы дым и газы могли подниматься и выходить из дома безопасным и одобренным образом.

В большинстве дровяных печей используется так называемая черная дымовая труба, ведущая от печи к внутреннему потолку или стене дома.

Оттуда используется специальная двустенная или трехслойная дымовая труба, увенчанная дымовой заглушкой.

В этой статье мы рассмотрим:

  • Труба печная одностенная и двустенная
  • Труба дымохода
  • Как определить высоту трубы дымохода над крышей
  • На что смотреть если смотреть на дом с дровяной печью
  • Почему дымоходу в заснеженной стране могут понадобиться переключатели для защиты
  • Как предотвратить пожар в дымоходе

Это сопутствующая статья к «Дровяные печи, ценные Руководство покупателя (выберите правильный размер) », в котором содержится ценная информация о дровяных печах, которую вы не хотите пропустить.

Одностенная и двустенная черная труба для печи

Черная труба для печи - это то, что идет от верхней или задней части дровяной печи до потолка или из стены над печью.

Печная труба называется черной, потому что она черного цвета.

Эта черная печная труба бывает двух разных стилей; одинарная стена и двойная стена.

У каждого стиля есть свои преимущества и свои недостатки.

Труба одностенной печи должна располагаться на расстоянии не менее 18 дюймов от горючих материалов.

Поскольку он состоит из металла только одной толщины, он излучает больше тепла в комнату, чем двустенная печная труба.

Одностенная труба для печи стоит меньше, чем двустенная, и ее можно обрезать до любой длины.

Толщина трубы одностенной печи составляет 24 мм и более. (Меньшее значение толщины металла соответствует толщине металла.)

Существует Magic Heat Reclaimer (ссылка для чтения обзоров на Amazon), который может поместиться в одностенный дымоход над дровяной печью.

Размеры подходят для дымоходов диаметром 6, 7 и 8 дюймов.

Утилизирует до 30% тепла, уходящего в дымоход. Он имеет небольшой электрический вентилятор для циркуляции тепла.

Двустенная труба печи может располагаться на расстоянии 6 дюймов от горючих материалов в стенах и 8 дюймов от горючих материалов на потолке.

Двустенная печная труба обеспечивает более равномерный восходящий поток - дым поднимается по дымовой трубе лучше, чем одностенная.

Это означает, что при открытой дверце печи вероятность выхода дыма в комнату меньше.

В двустенной печи обычно меньше накапливается креозот, чем в одностенной.

Чем меньше накапливается креозот, тем меньше вероятность возгорания в дымоходе.

Печная труба, температура которой превышает 250 градусов по Фаренгейту, слишком горячая для того, чтобы креозот конденсировался внутри печной трубы.

Таким образом, один из способов подавить креозот в одностенной печной трубе - это иметь огонь, достаточно горячий, чтобы температура в печной трубе составляла 250 градусов по Фаренгейту. гладкий конец на каждой длине трубы.

При установке черной трубы для печи гофрированные концы всегда направлены в сторону печи.

Таким образом, любой образовавшийся креозот возвращается обратно в печь, а не выходит за пределы черной трубы печи.

Чтобы узнать, какого размера требуется черная печная труба для данной дровяной печи, вы измеряете внутренний диаметр фланца наверху дровяной печи.

Наиболее распространенные диаметры - 6 дюймов и 8 дюймов.

Дровяная печь с черной двустенной дымовой трубой

На уровне потолка имеется либо черный короб для печной трубы, либо круглый черный наперсток для печной трубы, который помещается между стропилами потолка.

Черная печная труба от печки помещается в этот ящик или наперсток.

Металлическая труба дымохода проходит через крышу и соединяется с коробкой или наперстком.

Существуют специальные насадки на случай, когда печные трубы входят в стену.

Если черная печная труба дровяной печи собирается присоединиться к каменной трубе, обычно используется дымоход из нержавеющей стали, который также соединяется с черной печной трубой.

Эта облицовка дымохода проходит через каменный дымоход.

Качественная футеровка дымохода из нержавеющей стали прослужит 15-20 лет.

Футеровка дымохода низкого качества может прослужить не более 2–3 лет.

Дымоход

Дымоход обычно представляет собой хромированную стальную трубу с двойной изоляцией.

Эта труба рассчитана на долгие годы эксплуатации в различных климатических условиях.

Нередко такая дымовая труба прослужит весь срок службы при правильной установке.

Дымоходы необходимо прочищать перед началом каждого сезона сжигания дров.

Это может сделать трубочист или в рамках проекта «Сделай сам».

Если вы решите это сделать, вы можете приобрести щетки для дымохода и шатуны в большинстве строительных или хозяйственных магазинов.

Внутренняя часть дымохода прочищается движением вверх и вниз с закручивающим движением по всем внутренним сторонам дымохода.

Это делается для предотвращения возгорания дымохода.

Если креозот скопился на стенках дымохода размером от 1/8 до 1/4 дюйма, он может загореться.

Если температура дыма и газов в дымоходе составляет 451 градус по Фаренгейту или выше, креозот может загореться, и у вас возникнет пожар в дымоходе.

При пожаре в дымоходе может сгореть весь дом!

Следует избегать возгорания дымохода.

Дым, выходящий из трубы, может многое рассказать о состоянии огня в дровяной печи.

Белый дым состоит в основном из водяного пара.

Этот белый дым является нормальным явлением при розжиге огня или добавлении дров к существующему огню.

Но если белый дым остается на протяжении всего горения огня, это означает, что вы сжигаете очень влажные дрова.

Если дым синий, это может быть плохим знаком.

Это означает, что дрова в печи не сгорают полностью.

Это добавляет больше креозота внутрь труб печи, а также расходует энергию из-за неполного сжигания дров.

Как определить высоту дымоходной трубы над крышей

Какой высоты должен быть дымоход, чтобы он вытягивал дым и газы из печи в воздух над крышей?

При установке дымоходной трубы необходимо учитывать два фактора.

Оба фактора должны быть приняты во внимание, если вы хотите получить дымоход удовлетворительного качества.

Фактор номер один; дымоход должен выходить как минимум на 3 фута выше самой высокой точки, в которой он проходит через крышу.

Это означает, что высота 3 фута должна измеряться от крыши на верхней (так сказать, в гору) стороне крыши у основания дымохода.

Фактор номер два; : верх дымоходной трубы должен быть как минимум на 2 фута выше любой части крыши или здания, находящейся на горизонтальном расстоянии 10 футов от верха дымоходной трубы.

Оба фактора должны быть приняты во внимание, чтобы дымоход имел удовлетворительную тягу.

В дополнение к двум факторам, указанным выше, вам понадобится заглушка дымохода поверх дымохода.

Заглушка дымохода предотвращает попадание животных, особенно птиц, в дровяную печь и в дом, когда огонь не горит и дверца печи открыта.

Это случилось с нами несколько раз одним летом, когда мы ждали, пока арендодатель арендуемого дома получит новый колпак для дымохода.

Заглушка дымохода также защищает дымовую трубу от влаги - дождя.

Это значит, что печная труба прослужит дольше.

Не ржавеет внутри.

Заглушка дымохода защищает также крышу, если она легковоспламеняющаяся.

Без заглушки на дымоходе могут вырваться горящие угли, которые могут загореться находящейся поблизости сухой траве или кустах.

На что обращать внимание, глядя на дом с дровяной печью

Первое, что нужно искать, это , где в доме находится дровяная печь.

Местоположение печи является хорошим показателем того, насколько хорошо и какая часть дома отапливается.

Чем ближе к центру дома, тем лучше дровяная печь отапливает его.

Следующее, что нужно учитывать, - это дровяная печь размером .

Если вы не знакомы с этой маркой дровяных печей и размером каждой модели, вам нужно будет просмотреть руководство, прилагаемое к плите.

Если дровяная печь является основным или единственным источником тепла для дома, достаточно ли она велика, чтобы отапливать дом.

Помните, печь может обогревать дом нормально, но это только половина того, что вам нужно знать.

Другая и не менее важная половина: Может ли печь поддерживать огонь всю ночь? (По крайней мере, на 8 часов?)

Если нет, вы не будете счастливы, когда вам нужно будет вставать около 3 часов утра каждое утро, чтобы положить еще дров в печь!

Если возможно, посмотрите, какой утеплитель на чердаке и какой должен быть утеплитель в стенах.

Если есть лазейка, сколько изоляции, если она есть, находится под полом?

Что касается чердака и подполья, вы обычно можете посмотреть сами.

Другое дело стены.

Один из способов - снять крышку с выключателя света или электрической вилки, пытаясь вставить тонкую линейку между пластиковой или металлической коробкой, удерживающей выключатель или вилку, чтобы определить глубину стены.

Более простой способ - посмотреть, какой толщины стена, глядя в окно.

Стена, обрамленная шпильками 2 ″ на 4 ″, будет иметь толщину от 5 ″ до 5 1/2 ″, толще, если в доме будет кирпичный сайдинг.

Стена, обрамленная шпильками 2 ″ X 6 ″, будет иметь толщину от 7 ″ до 71/2 ″, толще, если у нее будет кирпичный сайдинг.

Если у вас нет ничего для измерения, используйте долларовую купюру, она около 6 дюймов в длину.

Убедитесь, что дровяная печь имеет негорючий очаг или платформу, выступающую не менее чем на 18 дюймов от передней части печи.

Это необходимо для улавливания горячих углей, которые иногда выпадают из печи при открытии дверцы.

Если в дровяной печи нет огня, откройте дверь и посмотрите на огнеупорный кирпич, лежащий на плите.

Есть ли огнеупорные кирпичи с трещинами или трещинами?

Есть ли у кого-нибудь из них глубокие ямки?

Если это так, их потребуется заменить, это довольно простой проект, сделанный своими руками.

Постучать по печной трубе над печкой. Осторожно, если в печи возник пожар, труба может быть горячей!

Если стук звучит приглушенно, это может означать, что внутри печной трубы скопился креозот, который необходимо очистить.

Посмотрите, где печная труба входит в коробку или наперсток на потолке там, где она входит в стену.

Обесцвечивание коробки или наперстка?

Будьте особенно осторожны, если коробка или наперсток у потолка потускнели из-за сырости.

Что-то случилось, из-за чего вода вытекла из дымохода.

Наконец, посмотрите на дымоход с земли.

Прямо смотрится?

Прямые ли распорки, если дымоход высокий или далеко опускается от пика крыши?

Подробнее о дымоходе и распорках в следующем разделе.

Есть ли на дымоходе заглушка?

Можете ли вы сказать, не забита ли крышка дымохода креозотом, много черного пушистого вещества вокруг или торчит из крышки?

Небольшой бинокль поможет вам проверить колпак дымохода, не опасаясь земли!

Зачем дымоходу в снежной стране могут понадобиться отводы для защиты

Дымоход в снежной стране нужно внимательно осматривать, находится ли он на полпути или дальше по крыше от пика.

Это потому, что снег, соскальзывающий с крыши, может легко унести с собой дымоход.

Поскольку многие крыши в снежной стране являются металлическими, это помогает защитить крышу от возгорания в сезон лесных пожаров и предохраняет раскаленные угли от дровяной печи от возгорания крыши.

Также облегчает скольжение снега с крыши в зимнее время.

Снег соскальзывает с крыши, если снег достаточно глубокий и скользит достаточно далеко, дымоход может унести с собой.

Если дымоход высокий, то к дымоходу, а также к крыше будут прикреплены распорки.

Посмотрите на подтяжки. Они прямые или изогнутые?

Одна скоба изогнута больше, чем другая?

Существует большая вероятность того, что есть утечка вокруг дымохода на стороне, противоположной стороне, имеющей наиболее изогнутую скобу.

Ищите водяной знак на потолке внутри дома у черной печной трубы.

У нас это случилось в съемном доме.

Дымоход находился примерно на 24 футах вниз по очень крутой металлической крыше.

Первоначально на крыше дымохода была установлена ​​серия металлических перевернутых V-образных отверстий, которые препятствовали попаданию снега в дымоход. Разбитая, поврежденная дымовая труба из-за снеговой нагрузки

Крыша на той стороне дома была заменена и перевернутые буквы V. не были снова надеты.

Спросили, почему они не были снова надеты, и кровельщик сказал, что они не нужны, так как на дымоходе есть распорки.

Фотография выше доказывает, что кровельщик ошибался!

Когда трубочист пришел прочистить дымоход перед следующей зимой, он спросил, не поставить ли на крышу диверторы, чтобы защитить дымоход.

Стоимость была бы около 250 долларов.

Владелец арендуемого дома решил, что отклонители не нужны. Расчалка для дымохода и пятно от воды на потолке

Снег быстро развалился, прогнул распорки и искривил свет наверху Крыша со стороны дымохода, как показано на рисунке.

Разумеется, вскоре на потолке изнутри появился водяной знак, соответствующий разбитому окладу и на стороне, противоположной изогнутой распорке.

Значит, вы угадали!

Еще больше снега ударило о дымоход и опрокинуло его - см. Рисунок.

Мы слышали, как снег ударился о дымоход и сорвал одну из скоб с крыши.

Быстрая прогулка на улицу подтвердила наши худшие опасения. Поврежденный дымоход и погнутая коробка

Посмотрите на фото, как это выглядело изнутри.

Обратите внимание, что коробка на потолке сместилась, и черная труба печи больше не прилегала к фланцу на черном ящике.

Мы только что положили дров в дровяную печь и закрыли вентиляционное отверстие после того, как оно начало хорошо гореть.

Если бы черная печная труба выскользнула из черного потолочного ящика, она бы выбросила горячую печную трубу, горящие угли, горячий дым и газы на коврик в комнате, где была печь.

Мы не сомневаемся, что дом полностью сгорел.

Все потому, что хозяин был слишком скуп, чтобы потратить 250 долларов на диверторы для защиты дымохода от снега, сносящего его!

Мы не пользовались дровяной печью почти 2 недели.

Над дырой в крыше был накрыт пластырь, чтобы снег и вода не попадали в дом.

К счастью, в доме был еще один источник тепла, который не давал нам замерзнуть вместе с водопроводными трубами, пока не удалось заменить дымоход. Новые диверторы отлично удерживают снег

Вот как он выглядел с новым дымоходом и распределителями, установленными на защитить дымоход.

Общая стоимость замены всего поврежденного составила более 1500 долларов!

Мне вспомнилась старая поговорка; «Не будьте мудрыми на пенни и глупыми фунтами!»

Правильные дивертеры удерживают снег, доказывая, что они работают.

Если вы смотрите на дом в заснеженной местности, и в нем есть дровяная печь с дымоходом на полпути или ниже от пика крыши, убедитесь, что у него есть средства, чтобы снег не сбивал дымоход с крыши. крыша!

Точно так же, если вы строите или покупаете дом в снежной стране и устанавливаете дровяную печь в месте, где дымоход находится на полпути или дальше от пика крыши, сделайте это правильно с первого раза.

Установите переключатели или аналогичный метод защиты над дымоходом.

Дом, который вы спасете, может быть вашим собственным!

Как предотвратить возгорание в дымоходе

Возгорание в дымоходе случается, гораздо чаще, чем должно.

Есть способы предотвратить пожар в дымоходе!

Один из способов предотвратить возгорание дымохода - это проверять и прочищать дымоход компетентным трубочистом перед каждым сезоном сжигания дров.

Или вы можете научиться делать это сами, это действительно не так уж и сложно.

Убедитесь, что дрова, которые вы сжигаете, являются сухими, выдержанными.

Это снижает вероятность скопления креозота на внутренних стенках трубы печи и возгорания.

Сделайте привычкой иметь термометр для дровяной печи (ссылка для чтения обзоров на Amazon) на верхней части дровяной печи или термометр для дымохода (ссылка для чтения обзоров на Amazon) на трубе печи примерно на 2 дюйма выше верхней части дровяная печь.

Затем, по крайней мере, один раз в день во время сезона сжигания дров, убедитесь, что огонь достаточно горячий, чтобы термометр показывал 250 градусов по Фаренгейту в течение короткого периода времени, около часа или двух.

Это предотвращает прилипание креозота к внутренней части труб печи.

Если креозот не прилипает к внутренней части труб печи, значит, креозот не загорится и не возгорится, что приведет к возгоранию дымохода.

Когда начинается пожар в дымоходе, раздается громкий звук, часто описываемый как взлет реактивного самолета.

Это громкий ревущий звук , сопровождаемый громкими тресками и хлопками.

Печная труба может раскалиться докрасна, трястись или вибрировать.

Снаружи вы увидите очень густой темный дым из трубы и шлейф пламени и искр, иногда 10 футов высотой.

Когда это происходит, один из быстрых способов остановить пожар в дымоходе - использовать палку Chimfex (ссылка для чтения обзоров на Amazon).

Активируйте его в соответствии с простыми инструкциями и поместите в дровяную печь рядом с огнем, а не в огонь.

Палка Chimfex спасла дом друга от пожара прошлой зимой, когда они пережили пожар в дымоходе.

На мой взгляд, неплохо было бы держать пару таких под рукой для тушения пожара в дымоходе.

Я знаю, что мы уверены!

Принято считать, что дымоход в черной печной трубе и изолированной дымовой трубе сжигает креозот, и дымоход можно снова использовать.

Это не так!

Высокая температура дымохода, тряска и вибрация могут повредить дымовую трубу и изолированную дымовую трубу.

Перед использованием дровяной печи после пожара в дымоходе весь дымоход, от дровяной печи до конца и наружу , должен быть осмотрен профессионалом и заменены все поврежденные части.

Нередко остается от 10 до 30 галлонов креозота в дымоходе после пожара в дымоходе, и большая часть трубы печи и дымохода нуждаются в замене.

Связанные вопросы

Я понимаю, что древесное тепло - это сухое тепло. Есть ли способ добавить влаги в тепло дровам?

Да, есть.На самом деле это очень просто.

Многие ставят чугунный чайник с водой на дровяную печь.

Добавляет влагу в воздух. Просто не забывайте проверять уровень воды каждый день.

Пустой чайник не добавляет влаги в воздух.

Если на дровяной печи нет воздуходувки, есть ли способ помочь теплу отводиться от печи?

Да, есть. Это простой вентилятор с двумя лопастями, который устанавливается в верхней части печи.

Когда плита нагревается, лопасти начинают вращаться.

Чем горячее печь, тем быстрее вращаются лопасти. Они выталкивают невероятное количество воздуха для размера вентилятора.

Эти вентиляторы работают только от тепла печи.

Будет хорошей идеей иметь под рукой огнетушитель при использовании дровяной печи?

Да, как в старой поговорке; «Унция профилактики стоит фунта лечения!»

С нами такого никогда не случалось, но приятно знать, что у нас есть огнетушитель на случай, если раскаленный уголь выпадет из печи, скатится по ковру и разожжется.

Вам нужен огнетушитель, маркированный как пожарный класс A, пожар от таких вещей, как дерево и бумага.

Также подойдет мультиклассовый огнетушитель, такой как огнетушитель класса A, B или класса A, B, C.

Класс B предназначен для легковоспламеняющихся жидкостей, таких как смазка, бензин и масло.

Класс C предназначен для электрических пожаров.

2021 Затраты на прокладку газопроводов, установку труб или ремонт утечек газа

Стоимость установки газопровода

Ожидайте, что новые линии будут в среднем работать в размере 20 долларов за погонный фут , хотя эта стоимость может резко возрасти в зависимости от сложности установки.

Например, рытье траншеи и укладывать трубы по прямой линии намного дешевле, чем горизонтально-направленное бурение (ГНБ), необходимое для прокладки новых линий под существующей подъездной дорогой, дорогой или другим сооружением. Есть два аспекта установки и ремонта труб: труд и материалы.

Затраты на рабочую силу на газопроводе

Стоимость главного сантехника составляет от до 45–150 долларов в час в среднем от от 75 до 100 долларов в час . Они лучше всех подходят для установки труб любого типа.Стоимость рабочей силы для установки или ремонта линий может варьироваться в пределах стандартной цены подрядчика, иногда доходя до высоких почасовых ставок.

Установка и ремонт труб - опасная работа, требующая больших знаний и опыта, и это отражается в смете подрядчика. Эта стоимость также может варьироваться в зависимости от местоположения. Водопроводчики-мастера на все руки могут не брать столько за труд и могут взять на себя мелкий ремонт трубопроводов. Однако для масштабных проектов, вероятно, потребуется более специализированный персонал с более высокой ценой.

Затраты на материалы для установки газопровода

Стоимость материалов для установки или ремонта газовых линий составляет от $ 1 до $ 10 за фут , хотя оборудование для горизонтально-направленного бурения и рытья траншей может увеличить эту цену.

Окончательная цена будет зависеть от:

  • Тип трубы. Это главный фактор.
  • Размер трубы.
  • Расположение труб в вашем доме.
  • Количество витков. Это увеличивает количество фитингов и других расходных материалов, таких как герметик для резьбовых соединений.Это также увеличивает время, необходимое для установки, поскольку каждую трубу необходимо измерить, разрезать и нарезать резьбу перед установкой.
Типы газовых трубок
Тип материала На опору Использует
Гибкие гофрированные трубки из нержавеющей стали (CCST) Только $ 2-36 $ 4 909 дом от жесткой трубы до техники.
Поливинилхлорид (ПВХ) и полиэтилен высокой плотности (HDPE) ** 0 руб.50- $ 1,50
  • Только для подземного, наружного использования.
  • В некоторых местах не допускается использование ПВХ.
  • Дешевый
  • Используется для транспортировки газа с улицы в дом.
Оцинкованная сталь и черный чугун 3–8 долларов
  • Используется для наружных и внутренних работ
  • Дорого
  • Трудоемко
Медь 1–3 доллара США Требования к коду * строго ограничить его использование.

* Единый сантехнический кодекс гласит : «Медные и латунные трубы не должны использоваться, если газ содержит в среднем более 0,3 гран сероводорода на 100 (сто) стандартных кубических футов ( scf) газа (0,7 мг / 100 л) ".

** Не подвержен коррозии, как металлические трубки.

Цены на подземные газовые трубы за фут

Подземные газопроводы проходят от от 0,50 до 8 долларов за фут .

ПВХ и ПНД
  • 0,50–1,50 долл. США за погонный фут.
  • Только наружная, подземная установка.
  • Считается более прочным, чем металлические трубы для линий низкого давления.
Черный чугун и оцинкованная сталь
  • 3–8 долларов за погонный фут
  • Широко используется для труб высокого давления, давление которых превышает 500 фунтов на квадратный дюйм, так как ПВХ в этих условиях плохо себя чувствует.
  • Чаще всего встречается внутри домов.
  • Более трудоемкий.
Найдите квалифицированных монтажников газопровода рядом с вами

Добавление линии от улицы к дому

Как правило, вы потратите от 0 до 2 500 долларов США , чтобы добавить линию от главной улицы к вашему дому. Некоторые компании и муниципалитеты предлагают бесплатную или дешевую установку на короткие расстояния для развития вашего бизнеса.

Хотя большинство установок не превышает $ 2,500 , сообщалось о оценках до $ 50,000 . Хотя такие высокие цены редки, можно потратить более 2500 долларов в зависимости от нескольких факторов:

  • Поставщик газа - частная компания, муниципалитет или кооператив.
  • Расстояние от дома до главной дороги.
  • Препятствия, такие как шоссе или здание.
  • Местные строительные нормы и правила.

Часто линия до газового счетчика, включая газовый счетчик, устанавливается, принадлежит и обслуживается газовой компанией. Всегда уточняйте в местной газовой компании информацию о линиях и счетчиках за пределами вашего дома.

Бесплатная или дешевая установка магистрального газопровода

Хотя большинство домовладельцев платят за собственную установку, существуют несколько менее распространенных сценариев с более низкой или бесплатной установкой. За подробностями в вашем регионе обращайтесь в местную газовую компанию:

  • Бесплатная установка на короткие расстояния . В некоторых районах расстояние менее 100 футов с подтвержденным подключением к газовой системе отопления может означать бесплатную установку. Сюда входят как линия, так и счетчик. Частные компании часто готовы инвестировать несколько сотен долларов в линию для регулярного ежемесячного возврата ваших счетов за коммунальные услуги.
  • Линии иногда свободны до края вашего участка . Все остальное вы несете ответственность. Чаще встречается в сельской местности.
  • Единая плата за несколько домов . Это эффективно разделяет расходы на прокладку магистральной линии между небольшими группами удаленных домов. Распространен в сельской местности.

Подключение баллона с пропаном к газопроводу

Подключение газопровода, называемого ярдовой линией, к баллону с пропаном стоит от 0 до 75 долларов, в зависимости от вариантов аренды, предоставленных вашей местной газовой компанией.Часто подключение осуществляется бесплатно или за минимальную плату при аренде или покупке баллона у поставщика газа. Для использования пропана разрешены только медные или полиэтиленовые трубки. Сантехнику или специалисту по пропановым баллонам требуется всего несколько минут, чтобы подключить линию. Эти цифры часто включают в договоры аренды.

Лизинг и покупка баллона - Если вы соглашаетесь купить пропан у одного поставщика, они сдают вам баллон в аренду за 0–150 долларов в год . Покупка баллона позволяет вам делать покупки по лучшим ценам на пропан.Нужен пример стоимости баллона с пропаном? Покупка и установка бака емкостью от 500 до 1000 галлонов стоит от 800 долларов США до 3 000 долларов США.

Установка нового счетчика газа

Установка нового счетчика газа для вашего дома редко будет превышать $ 500 . Поскольку многие компании владеют, устанавливают и обслуживают линии и счетчики, они ограничивают установку типами и подрядчиками, которых они назначают. Это в основном сделано для того, чтобы типы счетчиков были согласованы для целей беспроводного считывания. Если все-таки придется платить, это относительно недорого.

  • Жилые счетчики: 100-300 долларов . Производительность 250 кубических футов в час (CFH) *.
  • Коммерческие счетчики: 400–1 200 долларов США + . Производительность более 250 CFH *.
  • Монтажные работы: 150-400 долларов .

* Кубические футы в час - это мера расхода газа в вашем доме. 1 CFH = 1000 BTU природного газа и 2500 BTU пропана (LP).

запорный газовый клапан Монтаж

запорный газовый клапан установки работает $ 300 до $ 500 .Клапаны стоят от $ 100 до $ 300 в зависимости от размера трубы и возможностей давления. Дополнительная оплата труда составит от долларов США до долларов США, и вы также заплатите за разные расходные материалы и трубы.

Запорные клапаны обычно встречаются в газовой системе, обычно это главный клапан возле счетчика и отдельные клапаны перед всеми приборами. Они используются при работе с устройством или системой в целом.

Сейсмические запорные клапаны распространены в сейсмоопасных районах, где они требуются по нормам.

Установите газовую линию. Найдите квалифицированных профессионалов рядом с вами.

Причины установки новой газовой трубы

Если вы добавляете в собственность новое устройство, такое как печь, водонагреватель или плита, вам потребуются новые или расширенные линии. Газовые электроприборы, как правило, более эффективны и более качественны, но если в домашней инфраструктуре нет трубок нужного размера для поддержки установки, вам необходимо модернизировать их.

Одна из причин, по которой многие люди устанавливают новые трубы, заключается в том, что они покупают новый прибор.Они могут захотеть заменить существующие электрические приборы, такие как плиты или водонагреватели, на газовые.

Стоимость установки газопровода для кухонной плиты

Линия для кухонной плиты стоит в среднем 20 долларов за погонный фут , хотя часто за приход сантехника в дом взимается минимальная плата. Ожидайте, что заплатите не менее 120 долларов за весь проект.

  • Кухонные приборы получают газ через гибкий стальной шланг, подключенный к массивной черной железной трубе, которая торчит из стены.
  • Планировка вашей кухни и сложность монтажа могут более чем вдвое дороже.

Проведение линии для уличного гриля или кострищ

Обычно они проходят под землей или под палубой по цене от 20 до 25 долларов за погонный фут . На открытой кухне или в местах с местом для костра используются черные железные трубы и гибкие трубки. Может быть дешевле включить эти расходы в затраты на строительство очага пожара, составляющие в среднем долларов 700 или цену установки наружного камина в размере около долларов США, 3000 долларов США .

Если есть затраты на озеленение, связанные с реконструкцией вашего внутреннего дворика или нестандартной открытой площадки, вы потратите в среднем от до 1500 долларов до 5000 долларов. Установка барбекю на природном газе стоит дополнительно и 240 долларов.

Расходы на подключение осушителя газа, водонагревателя и дренажной опоры

Стоимость установки линии составляет от $ 200 до $ 5000 и более . Это зависит от того, какой сценарий подходит вашему проекту. Расчетная цена основана на 20 долларов за погонный фут , расстояние имеет значение:

  1. 20 погонных футов: 200 долларов .Газопровод к дому уже существует, и его достаточно - новая линия не требуется. Линия в доме требует ответвления или удлинения, что является самым коротким из необходимых трубопроводов.
  2. от 20 до 100 погонных футов: от 200 до 2000 долларов . По установленным трубам не хватает газа для расширения. В этом сценарии вам понадобится новая линия от коллектора, что увеличивает сложность установки и увеличивает расстояние.
  3. Новая линия на улицу: 2 000 $ + . Если линия, ведущая к вашему дому, уже загружена на максимум, вам понадобится новая линия от главной на улице.Это в дополнение к любым новым внутренним линиям и расширениям коллектора.

Если вы переходите с электрического на газовый, стоимость установки водонагревателя колеблется от 750 долларов до 1400 долларов.

Добавление труб для газового камина

Установка газового камина стоит в среднем $ 2 100 , что часто включает стоимость линии. В противном случае значение по умолчанию составляет от до 15–25 долларов за погонный фут для внутренней линии.

Газовая печь, обогреватели бассейна и линия к гаражу

Стоимость печи, обогревателя бассейна и гаражных линий такая же, как и у любой другой линии, или около $ 20 за погонный фут , включая рабочую силу и материалы.Помимо линейной загрузки установка печи стоит в среднем $ 4200 . Вам также необходимо скорректировать свой бюджет с учетом других факторов, влияющих на установку.

Сколько нужно перевести электричество на газ

Затраты зависят от нескольких факторов. Вы перестраиваете только один прибор, например, сушилку или целый дом? У вас уже есть газовая магистраль к вашему дому с установленным счетчиком? Поговорите с мастером-сантехником для получения конкретной цены.

Ремонт газопровода. Найдите лучших профессионалов рядом с вами.

Затраты на ремонт утечки в газопроводе

Стоимость ремонта газовой трубы будет сильно различаться по разным причинам.

  • Место утечки . Вот несколько примеров:
    • Утечка в соединении за плитой - это простое удаление и замена, которое может стоить от $ 120 до $ 250 .
    • Утечки, скрытые в стенах и полостях, требуют больше времени для поиска и могут повлечь дополнительные расходы на гипсокартон в размере от долларов до 270 долларов в среднем долларов.
    • Заглубленные линии требуют раскопок и озеленения. Добавьте дополнительно 1500 долларов к 5000 долларов .
  • Стоимость материалов . Тип используемой трубы и длина заменяемой трубы добавляют материальные затраты к вашему общему счету.

В случае утечки необходимо произвести ремонт. Запах тухлых яиц, вызванный добавками серы, предупредит вас о любых утечках. Если почувствуете запах серы, немедленно обратитесь к квалифицированному специалисту.

Трубки со временем часто подвержены коррозии, особенно в местах стыков, где происходит переход от одного типа материала к другому.

Расходы на испытание давления в газовой линии

Обычно это вызов службы сантехники, который варьируется от 75 долларов до 150 долларов. В некоторых областях требования кода более жесткие и требуют 12- или 24-часового тестирования. Будьте готовы заплатить до $ 500 за эти более длительные тесты. Новое строительство или пристройки обычно включают это в стоимость установки.

Испытание давлением занимает около от 20 до 30 минут . Сантехник перекрывает все клапаны на приборах и обогревателях, снимает заглушку основной линии, чтобы прикрепить манометр, и снимает показания.Это проверяет на утечки - если давление падает, есть утечка. Отсутствие капли указывает на правильно установленную линию.

Стоимость закрытия газовой линии

Закрытие линии - это просто плата за обслуживание в размере от $ 75 до $ 150 , хотя в некоторых городских районах плата будет выше. Это должно занять не более 30 минут.

Закупорка линии необходима при снятии прибора или переключении на электрическую и включает только закрытие конца открытой линии во избежание утечек.

Установка или замена поврежденной газовой трубы

В случае коррозии старых труб или землетрясения необходимо заменить всю систему. Помимо затрат на новую установку, вы заплатите за удаление старой линии от 6 до 7 долларов за фут .

В случае простой утечки ее можно устранить заменой одного участка трубы. Когда трубка повреждена, единственный выход - замена. Стоимость сильно варьируется в зависимости от типа линии, степени повреждения, продолжительности замены и доступности.

Поговорите с профессионалом о своем проекте газопровода

Стоимость перемещения или перенаправления газопровода

Как и при любой другой установке, вы ожидаете заплатить от до 15–25 долларов за погонный фут . Перемещение или изменение маршрута линии необходимо при установке таких вещей, как подземный бассейн, пристройки дома или для выполнения требований обновленных кодов при ремонте дома.

Стоимость продления линии

Стоимость продления линии будет варьироваться в зависимости от типа линии и ее длины, а также любых барьеров, через которые линия должна проходить.

Еще одним важным фактором является решение расширить существующую линию или запустить новую обратно к коллектору. Расширение существующей линии обойдется дешевле, поскольку для этого потребуется меньше труб, но в некоторых случаях это может быть не так безопасно или эффективно. Выбор оптимального курса действий остается на усмотрение профессионала.

Запланировать консультацию с газопроводом Pro

Факторы, влияющие на стоимость установки или ремонта

Другие соображения для более крупных работ включают рытье траншей для наружной прокладки газовых линий и получение подрядчиком всех необходимых разрешений от города или округа органы власти.

  • Траншейные работы стоят от 4 до 12 долларов за фут.
  • Бюджет бетонных работ составляет 75 долларов за кубический ярд
  • Цены на ландшафтный дизайн От 300 до 10 000 долларов США, в среднем 3400 долларов США. Это сильно зависит от типа ландшафта, который у вас есть. Прокладка линии под каменным двориком стоит гораздо дороже, чем просто установка дерна.
  • Разрешений от $ 100 до $ 300 или больше.
  • Комплексные установки увеличивают время, необходимое для обрезки, заправки и установки черного железа.Дополнительное время означает больше рабочих часов по счету.

Сделай сам или нанять сантехника

Установка и ремонт труб - это трудозатратный проект по благоустройству дома. В то время как другие задачи могут стоить самостоятельного выполнения, наймите профессионала по установке газопровода для ремонта или установки труб. Он работает с легковоспламеняющимися, потенциально смертельными газами и требует правильных материалов и надлежащих процедур.

Газовые системы должны быть откалиброваны на правильные БТЕ и уровни расхода. Ошибки могут привести к утечкам или нарушить целостность трубопровода и привести к серьезному разрушению имущества.Для безопасной установки найдите ближайшего к вам сантехника.

Что следует учитывать при найме человека для установки или ремонта газопроводов

Установка и ремонт труб - это не просто то, что каждый может сделать с легкостью. Это сложный процесс, требующий помощи профессионала. Вы можете установить линии по доступной цене с профессионалом. Наем профессионала снижает вероятность утечек, взрывов, скопления токсичных газов и коррозионных или пожарных повреждений дома.

Ежегодный осмотр газовой системы

Осмотр водопровода стоит в среднем $ 150 .В дополнение к относительно небольшим аварийным работам, всегда полезно проводить профессиональную проверку всей системы каждый год, чтобы убедиться, что нет слабых мест или потенциальных участков для утечек. Найдите местного сантехника сегодня.

Вопросы и исследования перед приемом на работу

В зависимости от характера работы установка или ремонт газовых труб может потребовать должной осмотрительности со стороны домовладельца. Задайте следующие вопросы, прежде чем выбрать местного подрядчика для установки:

  • Могу я увидеть ваши рекомендации?
  • Вы застрахованы?
  • Могу я увидеть вашу лицензию?
  • Вы сантехник или специалист по газопроводам?
  • Каковы требования кода?
  • Вы позаботитесь обо всех местных разрешениях?

Помимо этих вопросов, дополнительно исследуйте:

  • Обзоры и рейтинги.
  • Местный код.
  • Параметры энергии.

Газовая установка не должна быть опасной, дорогой или головной болью. Задавая своему подрядчику правильные вопросы, вы сможете сэкономить при найме сантехника.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

(также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде.Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

  1. Максимальная общая длина прямой трубы: 3 м (10 футов)
  2. Монтаж должен быть как можно более коротким и прямым между печью и дымоходом. Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
  3. Максимальное количество изгибов под углом 90 градусов: 2.Максимальная длина без опоры по горизонтали: 1 м (3 фута).
  4. Нельзя использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
  5. Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
  6. Стыки дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
  7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
  8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать смотровую пленку с отстегнутым концом или телескопическую секцию.
  9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
  10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
  11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
  12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
  13. Дымовая труба не должна проходить через горючие пол или потолок, чердак, крышу, кладовку или скрытое пространство.
  14. Минимальное расстояние до горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

Прямая одностенная дымовая труба в сборе. Идеальная дымовая труба - та, которая поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов.Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой узел дымохода - еще одна веская причина для установки дымохода через теплое пространство дома, а не вверх по внешней стене.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Герметичная двустенная труба - хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов.В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

JG

Можно ли использовать одностенные печи на улице? - Улучшенный дом

Печи, камины, дымоходы и топки должны иметь вентиляцию, чтобы правильно и безопасно выводить дым и газы за пределы дома.

Двустенные и одностенные дымоходы разрешены только в помещениях. Когда вы переходите наружу через изолированный наперсток, вы должны использовать изолированный дымоход «класса А».

Причинами этого являются функция, код и безопасность.

Одностенная труба для печи Со временем она потеряет свою целостность и не будет удерживать газы достаточно горячими, чтобы предотвратить накопление токсичного креозота. Без изоляционного слоя это вызовет синдром холодного очага, который заставит дым и газы вернуться в ваш дом. Для вентиляции наружу необходимо использовать дымоход класса А.

Дымоходная труба класса А

Этот тип трубы, часто называемый двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой, используется для вентиляции дровяных дымоходов.

Дымоход

класса А изготавливается с наружной стенкой из нержавеющей или оцинкованной стали. Дымоход рекомендуется устанавливать в интерьере дома. Если ваша система находится на открытом воздухе, это может привести к накоплению токсичных веществ.

Это называется «синдромом холодного очага», мешает рисованию и дает больше креозота.

Синдром холодного очага

Это происходит, когда камины и дымоходы, которые имеют общую стену или находятся снаружи, недостаточно изолированы от холода. Когда средняя температура падает ниже температуры в доме, возникает обратная тяга, которая выталкивает дым в дом.

Креозот - темно-коричневое масло, полученное из каменноугольной смолы и используемое в качестве консерванта древесины. Кратковременное воздействие креозота в больших количествах может вызвать множество неблагоприятных последствий для здоровья:

  • сыпь или сильное раздражение кожи
  • Химические ожоги глаз
  • судороги и спутанность сознания
  • Проблемы с почками или печенью
  • потеря сознания и даже смерть

Помимо воздействия на здоровье, существует большая вероятность возгорания.Это повредит не только вашу дымоходную систему, но и весь ваш дом. Вот почему при планировании дымохода важно соблюдать надлежащие протоколы безопасности.

Придерживаясь производителя

Высокотемпературные выхлопные газы, исходящие от дровяных, угольных и масляных приборов, необходимо удалить. Камины, печи, бойлеры и топки нуждаются в наличии системы вытяжного трубопровода.

Для используемой системы вентиляции требуется труба класса А, чтобы безопасно выводить ее наружу из дома.Дымоходная труба класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых многими производителями.

Никогда не следует смешивать и сочетать дымоходные трубы разных производителей в рамках одной системы, если производитель явно не заявляет, что это нормально. Трубы каждой марки спроектированы для использования в этой закрытой системе от начала до конца. Они не предназначены для использования альтернативных брендов.

Если вы расширяете, модифицируете или заменяете части существующей системы, совершенно необходимо, чтобы вы оставались в рамках марки и модели существующей системы трубопроводов.Если ваша существующая система больше не построена, вам, к сожалению, придется перестроить ее с нуля.

Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем, из соображений безопасности. Эти адаптеры встречаются очень редко и обычно предлагаются только для подключения аналогичной системы трубопроводов, снятой с производства.

Типы дымоходных труб класса А

Существует два типа дымоходных труб класса А:

  • Дымоход с цельным уплотнением - Эти трубы имеют меньший внутренний диаметр и изоляцию.В диапазоне от 5 до 8 дюймов они бывают двустенными или трехслойными. Изоляция либо керамическая, либо стекловолоконная и предназначена для охлаждения снаружи.
  • Дымоход с воздушным охлаждением - Эти трубы имеют гораздо больший внутренний диаметр, чем дымоходы со сплошной набивкой. У них тоже нет утеплителя. Эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стенку, что легче сделать с внутренним диаметром 8–24 дюйма.

Печная труба

Stovepipe, также называемый переходником для дымохода, используется для вентиляции дровяных печей.Этот тип трубы используется только для комнаты, в которой установлена ​​печь, и остается внутри дома.

Когда вентиляция достигает стены или потолка, необходимо преобразовать трубопровод в дымоходную трубу класса А. В зависимости от различных зазоров будет определено, какая дымоходная труба класса A позволит правильно вентилировать вашу печь.

Проблемы с одностенной дымовой трубой

Большинству дровяных печей для правильной работы требуется большая тяга, а потеря тепла через одностенную трубу вызывает слишком большую потерю тяги.

Водопроводная труба не должна проходить через потолок или стену, независимо от того, какой зазор имеется. Эти трубы не были спроектированы для этого использования, это то, для чего предназначены дымоходные трубы класса А.

Установка дымохода в дымоход

Есть несколько способов перейти от трубы дровяной печи к трубе дымохода, чтобы обеспечить надлежащую вентиляцию в соответствии с протоколами безопасности.

Сквозь потолок

Если ваша вентиляционная система проходит через потолок вертикально, вам понадобится потолочная опорная коробка, которая будет использоваться в качестве переходной точки.Вы также можете использовать круглую опору для потолка, чтобы перейти от трубы печи к трубе дымохода класса А.

Печная труба соединяется с нижней частью, а дымоходная труба класса A будет с другой стороны, уходя в изоляцию чердака или опорную коробку потолка. Следующим шагом будет кровельное покрытие.

Сквозь стену

Если ваша вентиляционная система проходит через стену горизонтально, вам понадобится наперсток. Наперсток позволяет дымоходной трубе класса А проходить через стену в комнату, где находится прибор, и соединяться с печной трубой.

Опять же, это зависит от того, какую дымовую трубу вы используете, чтобы знать, как далеко в комнату должна заходить дымовая труба. Это будет 6 дюймов для подсоединения к двустенной трубе и 18 дюймов для подсоединения к одностенной трубе.

В верхней части жилых домов вы увидите заглушки, которые устанавливаются на верхней части трубы, где она проходит через крышу. Дымоходные трубы класса А имеют специальный набор заглушек и соответствуют определенным правилам относительно размера.

Это то, что известно как правило '10 -3-2 '.Согласно Ассоциации защиты от естественного пожара (NFPA): «Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0,9 м) над самой высокой точкой, где он проходит через крышу здания. По крайней мере, на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) »

Связанные вопросы

Как долго прослужит одностенная печь?

Качественная футеровка дымохода из нержавеющей стали прослужит 15-20 лет.Футеровка дымохода более низкого качества прослужит 2 - 3 года. Вот почему так важно всегда приобретать качественную печную трубу.

Какой размер печной трубы мне нужен?

Размер дымохода должен быть на 25% больше, чем размер дымовой трубы.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
