Дюбеля под гипсокартон: Дюбель для гипсокартона. Дюбель для гипрока. Гипрочный дюбель.

Дюбель для гипсокартона. Дюбель для гипрока. Гипрочный дюбель.

Дюбель для гипсокартона применяется для установки конструкций и оборудования для крепления предметов к гипсовой плите, а металлические гипрочные дюбели предназначены и для древесно-стружечной плиты.

Нейлоновые и пластмассовые

Дюбель нейлоновый с резьбой для гипсокартона со сверлом и без. Китай.

подробные характеристики

Металлические дюбели Driva

Дюбель металлический для гипсокартона со сверлом.

подробные характеристики

Пластиковые Mungo MFJ

Дюбель нейлоновый с резьбой для гипсокартона со сверлом от компании Мунго.

подробные характеристики

Нейлоновые KLA Sormat

Дюбель для гипсокартона с шурупом, произведенный компанией Сормат.

подробные характеристики

Металлические Mungo MJP

Металлические дюбели Mungo MJP c шурупами и без.

подробные характеристики

Металлические Sormat KLA M

Дюбель металлический со сверлом и шурупом, Сормат.

подробные характеристики

Дюбель-бабочка Sormat OLA

Дюбели-бабочки для гипсокартона с шурупом, произведенные компанией Сормат.

подробные характеристики

Mungo MHD-S

Металлические дюбели для гипсократона, ГВЛ, ДСП и пустотелого кирпича Мунго MHD-S.

подробные характеристики

Sormat MOLA

Металлические дюбели с винтом в комплекте для крепления к листовым материалам (гипсокартону, ДВП, ДСП, фанере).

подробные характеристики

102001360

Light Rosett 6х35 Подробнее

для гипсокартона, для листов и пластин

6

35

нейлон

—

—

—

Expandet

Light Rosett

нет

100 шт

5,90590,005,90

102032423

14х23 Подробнее

для гипсокартона

8

23

нейлон

—

—

—

Ки­тай

Driva

нет

100 шт

1,45145,001,45

102001397

KLA M Подробнее

для гипсокартона

8

28

углерод. сталь

12

—

—

Sormat

KLA M

шуруп

100 шт

44,304430,0044,30

102001398

KLA M P Подробнее

для гипсокартона

8

28

углерод. сталь

27

—

—

Sormat

KLA M P

шуруп

100 шт

48,604860,0048,60

102001396

KLA Подробнее

для гипсокартона

8

32

нейлон

12

—

—

Sormat

KLA

шуруп

100 шт

23,902390,0023,90

102001711

MHD-S М4х41/16 Подробнее

для гипсокартона, для листов и пластин

8

32

углерод. сталь

16

—

—

Mungo

MHD-S

винт

100 шт

25,002500,0025,00

102023657

14х32 Подробнее

для гипсокартона

8

32

нейлон

—

—

—

Ки­тай

Driva

нет

100 шт

1,67167,001,67

102001375

MFJ32 Подробнее

для гипсокартона

8

32

нейлон

—

—

—

Mungo

MFJ

нет

100 шт

14,401440,0014,40

102001376

MFJ32-S Подробнее

для гипсокартона

8

32

нейлон

10

—

—

Mungo

MFJ

шуруп

100 шт

19,801980,0019,80

102001713

MHD-S М4х54/23 Подробнее

для гипсокартона, для листов и пластин

8

46

углерод. сталь

23

—

—

Mungo

MHD-S

винт

100 шт

27,502750,0027,50

102001712

MHD-S М4х54/22 Подробнее

для гипсокартона, для листов и пластин

8

46

углерод. сталь

16

—

—

Mungo

MHD-S

винт

100 шт

29,402940,0029,40

102001743

MOLA 4/13 Подробнее

для гипсокартона, для листов и пластин

8

47

углерод. сталь

12

—

—

Sormat

MOLA

шуруп

50 шт

30,601530,0030,60

102001728

MHD-S М4х67/16 Подробнее

для гипсокартона, для листов и пластин

8

59

углерод. сталь

16

—

—

Mungo

MHD-S

винт

100 шт

34,503450,0034,50

102001744

MOLA 5/13 Подробнее

для гипсокартона, для листов и пластин

10

45

углерод. сталь

15

—

—

Sormat

MOLA

шуруп

50 шт

40,002000,0040,00

102001401

OLA Подробнее

для гипсокартона

10

50

нейлон

10

—

—

Sormat

OLA

шуруп

50 шт

36,401820,0036,40

102001715

MHD-S М5х60/24 Подробнее

для гипсокартона, для листов и пластин

10

52

углерод. сталь

24

—

—

Mungo

MHD-S

винт

100 шт

41,304130,0041,30

102001716

MHD-S М5х74/16 Подробнее

для гипсокартона, для листов и пластин

10

65

углерод. сталь

16

—

—

Mungo

MHD-S

винт

100 шт

46,404640,0046,40

102001745

MOLA 5/26 Подробнее

для гипсокартона, для листов и пластин

10

74

углерод. сталь

21

—

—

Sormat

MOLA

шуруп

50 шт

53,802690,0053,80

102001746

MOLA 6/13 Подробнее

для гипсокартона, для листов и пластин

12

45

углерод. сталь

15

—

—

Sormat

MOLA

шуруп

50 шт 50 шт

33,801690,00от 33,80

102001720

MHD-S М6х74/26 Подробнее

для гипсокартона, для листов и пластин

12

65

углерод. сталь

26

—

—

Mungo

MHD-S

винт

100 шт

56,205620,0056,20

102001747

MOLA 6/26 Подробнее

для гипсокартона, для листов и пластин

12

74

углерод. сталь

21

—

—

Sormat

MOLA

шуруп

50 шт

66,603330,0066,60

102001723

MHD-S М8х65/25 Подробнее

для гипсокартона, для листов и пластин

14

37

углерод. сталь

25

—

—

Mungo

MHD-S

винт

100 шт

92,609260,0092,60

102086342

MHD-S М8х45/20 Подробнее

для гипсокартона, для листов и пластин

14

37

углерод. сталь

20

—

—

Mungo

MHD-S

винт

100 шт

85,408540,0085,40

102001380

MJP39 Подробнее

для гипсокартона

14

39

углерод. сталь

—

—

0.1

Mungo

MJP

нет

100 шт

27,102710,0027,10

Дюбеля для гипсокартона

Одной из самых привлекательных характеристик гипсокартона (далее сокращенно будем назвать его ГКЛ – Гипсокартонный Лист) является возможность качественно и достаточно быстро выровнять поверхность как потолка, так и стен. Но у этого материала имеется значительный недостаток – хрупкость. Он не в состоянии выдержать нагрузку, создаваемую навесным шкафом либо массивной полкой. Традиционный подход к созданию крепления к поверхности ГКЛ весьма ненадежен и вообще может не работать по причине, что лист начинает крошиться. Выход из подобной ситуации видится в применении принципиально иного крепежа: таковым является специальный дюбель, предназначенный для монтажа предметов на гипсокартон.

Разновидности

Можно выделить несколько видов крепежных деталей, подходящих для работы с ГКЛ. Всем им присущи свои плюсы и минусы. Рассмотрим наиболее часто применяемые модели таких элементов крепления.

Дюбель-бабочка

Получила свое название данная крепежная деталь, потому что, находясь в затянутом, то есть рабочем состоянии, по конфигурации вызывает ассоциацию с одноименным членистоногим насекомым. При ввинчивании в нее шурупа своеобразные крылья дюбеля расправляются и опираются на тыльную плоскость гипсокартона. Прокручиванию препятствуют специально предусмотренные зубья.


Предназначен данный крепеж для фиксации таких немассивных объектов, как выключатели, кабели электропроводки, карнизы и малогабаритные осветительные приборы, например, бра. Производители уверяют, что дюбель-бабочка устойчив к воздействию нагрузки до 28 килограмм.

Монтаж этого крепежного элемента предусматривает выполнение ниже представленной последовательности действий:

  • на поверхность ГКЛ наносится отметка по месту установки дюбеля;

  • в намеченной точке высверливается гнездо соответствующего диаметра;

  • затем крылышки сжимаются без какого-либо инструмента, а рукой;

  • в таком состоянии крепежная деталь вставляется в подготовленное отверстие. В случае необходимости можно применять для этого (только аккуратно!) молоток. При этом нужно контролировать, чтобы имеющиеся на втулке дюбеля зубья зашли в тело ГКЛ с лицевой поверхности. Это будет препятствовать проворачиванию крепежа;

  • Ввинтив саморез, нужно убедиться, что крылышки полностью прижались к тыльной стороне ГКЛ.

Нюансы этой процедуры запечатлены на видео. Для его воспроизведения наведите курсор на картинку, которая размещена ниже, а далее действуйте по высветившейся подсказке.


Из плюсов крепления данного типа можно выделить:

Имеются также и минусы:

Дюбель Driva

Этот крепеж представляет собой выполненный из пластика полый стержень, на внешней поверхности которого имеется винтовая нарезка. В шляпке проделаны шлицы под отвертку с крестообразным жалом.


Установка дюбеля Driva осуществляется так:

Длина полимерного крепежа данной разновидности составляет 23 мм. Значение этого параметра дюбеля Driva, произведенного из металла, варьируется в пределах 33 мм… 44 мм.

Можно отметить следующие преимущества этого метиза:

  • невысокая стоимость;

  • наличие за ГКЛ большого свободного пространства необязательно;

  • простота демонтажа;

  • хорошие нагрузочные характеристики: пластиковый дюбель выдерживает 25 килограмм, а металлическое изделие – 35 килограмм.

Дюбель Молли

По принципу функционирования вызывает ассоциацию с зонтиком. Способен справляться с нагрузками существенного уровня – около 35 кг.

Методика установки следующая:

  • в материале потолка или стены высверливается монтажное гнездо, соответствующее диаметру дюбеля;

  • деталь вставляется в это отверстие. При этом нужно контролировать, чтобы зубцы, находящиеся на шляпке, впились в поверхность ГКЛ. Так будет предотвращено проворачивание тела крепежного элемента;

  • затем вкручивается винт. В ходе этого процесса лепестки гильзы расклиниваются, пока не вонзятся в тело листа с его внутренней стороны. В итоге будет обеспечена прочная фиксация дюбеля в гипсокартоне.

Чтобы понять принцип действия крепежа данного вида, достаточно ознакомиться с 4-минутным видео. Его запуск осуществляется так же, как и в предыдущем случае. Только наводить курсор нужно на картинку, которая размещена ниже.


Преимущество дюбеля Молли заключается в следующем: формирование с обратной стороны ГКЛ конусообразной конструкции обусловливает увеличение опорной площади, что предотвращает поломку листа под нагрузкой. Но недостатки тоже имеются. Это:

Дюбель Fischer PD

Это – новый вид крепежного элемента, пригодного для работы с гипсокартоном. Его главным преимуществом является удобство монтажа.



Принцип действия дюбеля Fisher PD позаимствован из анкерной техники. В ходе закручивания самореза в дюбель, конусообразный хвостовик, вдавливаясь в полимерную втулку, заставляет клинья-упоры раскрыться. И здесь есть два варианта.

Дюбель Fisher PD способен выдержать максимум 12 кг…15 кг. Его установку сложной не назовешь:

Дюбель Hartmut от фирмы Knauf

По удерживаемой массе – это чемпион среди крепежных деталей.   Дюбелю данного типа не страшны нагрузки до 65 кг. В его конструкцию входят:

На рисунке показано, как выглядит этот дюбель.


Устанавливается этот крепеж так:

  • В ГКЛ просверливается гнездо диаметром 13 миллиметров;

  • в это отверстие вводится П-образная металлическая планка. Для того, чтобы данный компонент крепежа принял рабочее положение, то есть разместился параллельно плоскости листа и уперся в нее, нужно потянуть за направляющие и добиться, чтобы они выровнялись одна по отношению к другой;

  • затем нужно ввести направляющие в пластиковую бесцветную втулку и вставить ее в гнездо до упора;

  • потом следует развести концы направляющих в противоположные стороны и обломать их;

  • на завершающем этапе необходимо закрутить винт. Он идет в комплекте поставки.

Все непонятные моменты, касающиеся монтажа дюбеля Hartmut от фирмы Knauf, будут сняты после просмотра короткого ролика. Его запуск осуществляется также, как и предыдущих видео, только курсор наводится на изображение, которое размещено ниже.


Дюбель-гвозди

Применяются для навешивания немассивных объектов на ГКЛ. Популярность этому крепежу обеспечивает совокупность следующих факторов: удобство монтажа и невысокая стоимость. Наряду с пластиковыми дюбель-гвоздями на рынке стройматериалов встречаются такие изделия, изготовленные из алюминия.


Монтаж несложен:

  • в ГКЛ просверливается гнездо диаметром, соответствующим толщине крепежной детали;

  • пластмассовая часть молотком (очень осторожно!) вбивается в это отверстие;

  • забивание винтового стержня тоже производится с помощью молотка. Расположенный на его шляпке крестообразный шлиц предусмотрен на случай, когда возникнет необходимость в выкручивании самого винта. Но извлечь из гипсокартона пластиковую втулку, практически, невозможно.

Удобство монтажа нивелируется возможностью подвешивания на поверхности гипсокартона только нетяжелых объектов.

Заключение

Подбор дюбеля – процедура довольно индивидуальная, так как в зависимости от конкретной ситуации может возникнуть потребность в абсолютно разном крепеже. Однако к решению этой задачи выработался общий подход. Формулируется он так: при подборе дюбелей для ГКЛ нужно учитывать предполагаемую нагрузку, возможность выполнения демонтажа и, конечно же, стоимость изделий.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

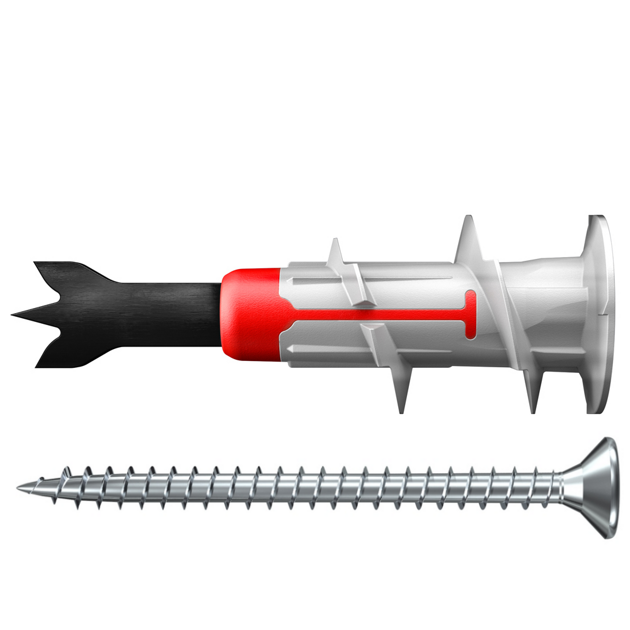

Fischer DuoBlade – Анкер-саморез для гипсокартона
